发一组图片---------2014年的第一台免调试6P3P（6L6）推挽胆机焊制

杨维中

测6P3P的3脚直流高压为400V，正常。

杨维中

交易区新帖推荐

测6P3P的2、7脚灯丝电压为6.38V，正常值。

杨维中

测12AU7的4、5和9脚灯丝电压为6.38V，正常值。

杨维中

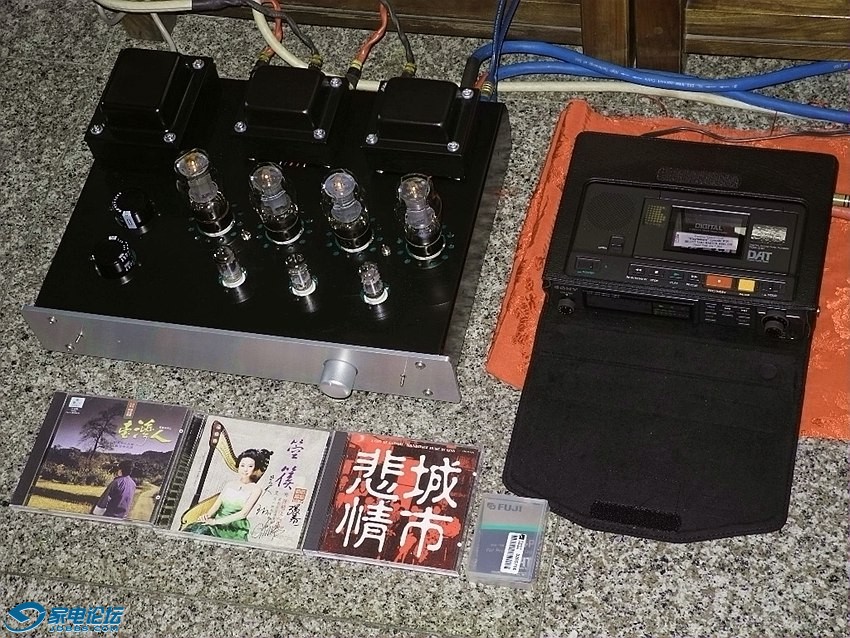

整机的试听，在系统连接之后一次性送电开声正常，从所试听的三张CD唱片外加一盘DAT来看，这台6P3P推挽胆机的声底趋向厚实、淳和的暖声调，和以往我制作的单端300B相比在声音表现上明显不同，低频更有力度一些，高频丝丝如扣的光泽感不及单端300B，但中频似乎厚润了不少，由于驱动功率较为强劲，因此聆听电影音乐“悲情城市”一曲，电子合成器演奏的旋律低音及打击乐更富于震憾力。DAT录制的是一盘扬琴独奏曲，6P3P推挽机显然具有某种润色的功效，由此能将击弦乐器表现出来的颗粒音符中和的更加温馨入耳。另，由于整机具备2X25W不失真驱动功率，因此在16平米客厅用来推动一对JBL4312A音箱，音量旋至12点钟刻度时，已能获得足够的声压强度。
       整机虽然为全交流灯丝供电，但由于线路分布排版十分合理，因此即使本人并未采用灯丝交绕连线手法，其信噪比仍然非常之高。将音量旋之最大，耳朵紧贴低、中、高三个喇叭单元，也未耳闻到本底噪声。

yn

杨老师好手艺

杨维中

交易区新帖推荐

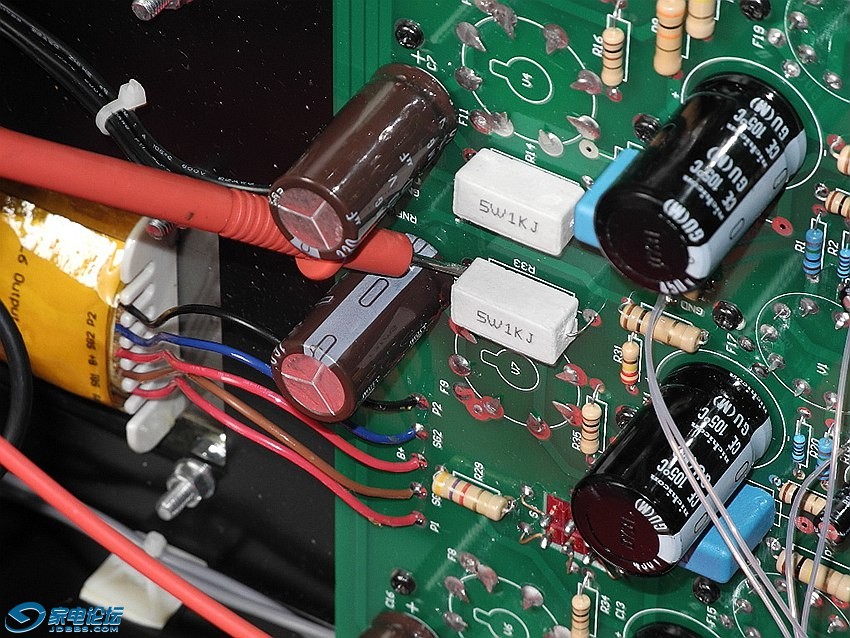

采用标准配对的全新6L6管上机来测试四只末级管阴极对地电阻两端的电压值.......

杨维中

第一只管测得的电压值=40V（此电压与1K电阻的比值为该管的工作电流=40mA）

杨维中

第二只管测得的电压值

杨维中

第三只管测得的电压值

杨维中

第四只管测得的电压值

裕龙人

杨维中 发表于 2014-2-20 19:51
自已装着玩的，不卖。你如果喜欢胆机，可以去买套件，我义务帮你装一台。

首先感谢杨老师能帮助DIY一台，不知都是否能推我在用的美之声监听一号。请杨老师推荐一台能推好美之声监听一号的功放，86B. 30-300W。再次感激杨老师。我目前用的风之声大王子有点故障，住院了。

杨维中

监听一号对功放的推动力和控制力有一定要求.因此一般小功率胆机难以胜任，至少得EL34推挽机以上，单端胆机则至少845管，即便是这样，胆机在表现交响乐大动态猝发信号的速度感方面是逊色于石机的，胆机的优势在于表现人声.弦乐.民乐.室内乐等方面.

裕龙人

杨维中 发表于 2014-2-23 11:05
监听一号对功放的推动力和控制力有一定要求.因此一般小功率胆机难以胜任，至少得EL34推挽机以上，单端胆机则 ...

谢谢杨老师的指教，看来监听一号还得石机伺候。

杨维中

鉴于目前国内各城市的市电普遍较高而达到230余伏，因此使用胆机为确保电子管灯丝电压及屏高压在额定值，故需配备交流稳压电源，我使用的交流稳压电源如图所示（具有110V和220V两档输出）.
