发一组图片---------2014年的第一台免调试6P3P（6L6）推挽胆机焊制

望江楼 · 发表于 2014-2-20 00:13

爽！:victory:

willie1000 · 发表于 2014-2-20 00:50

交易区新帖推荐

望江楼发表于 2014-2-20 00:13
爽！

歪了吗？[s:97]

derek88 · 发表于 2014-2-20 02:47

来学习

EMP家族 · 发表于 2014-2-20 13:58

好贴中毒请杨老赐解药

杨维中 · 发表于 2014-2-20 17:07

对照电路图确认无误之后，整机可以尝试通电了，先不上电子管，看看几组电压是否正常。测量一下桥式整流的屏高压，约480V，这是未上电子管的空载电压，正常。

杨维中 · 发表于 2014-2-20 17:09

交易区新帖推荐

本帖最后由杨维中于 2014-2-20 20:11 编辑

整机三组6.3V灯丝电压的分配是∶两组3A的6.3V绕组，各负责一个声道的两只6P3P；另一组2A的6.3V灯丝电压则负责三只12AU7。测上述三组6.3V灯丝电压，空载约7V，正常。
12AU7（含12AX7、ECC82、ECC83）的4脚、5脚为灯丝电压脚（9脚为灯丝中心抽头），额定灯丝电压12.6V。当灯丝电源采用6.3V供电时，则将4脚与5脚合并，与中心抽头9脚之间接入6.3V即可。

杨维中 · 发表于 2014-2-20 17:09

装上电子管后送电，电子管正常点亮。

裕龙人 · 发表于 2014-2-20 19:34

杨老师，这个胆机卖吗？

杨维中 · 发表于 2014-2-20 19:51

裕龙人发表于 2014-2-20 19:34
杨老师，这个胆机卖吗？

自已装着玩的，不卖。你如果喜欢胆机，可以去买套件，我义务帮你装一台。

显示全部楼层 · 发表于 2014-2-20 20:04

620的威望，忒牛了

老唐新手 · 发表于 2014-2-20 20:08

点亮了更漂亮

杨维中 · 发表于 2014-2-21 11:35

整机正式的几组电压测试需接入稳压电源（使用胆机，应配置交流稳压电源，以确保提供标准的220V市电）。

杨维中 · 发表于 2014-2-21 11:36

送电让整机预热十分钟。

杨维中 · 发表于 2014-2-21 11:37

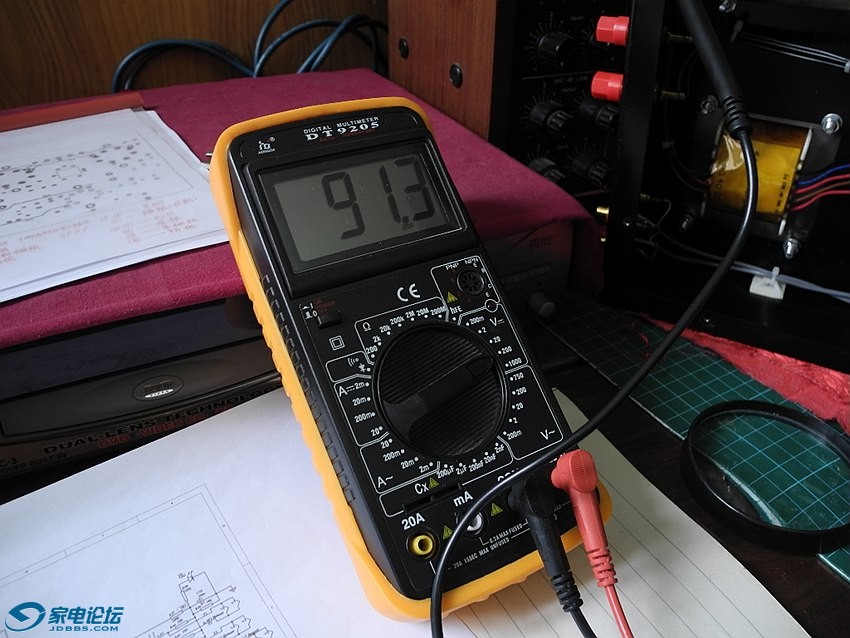

黑表笔接地，红表笔测第一级电压放大级12AU7第6脚的屏压为91V，略高于电路图所标86V，属正常值。

杨维中 · 发表于 2014-2-21 11:38

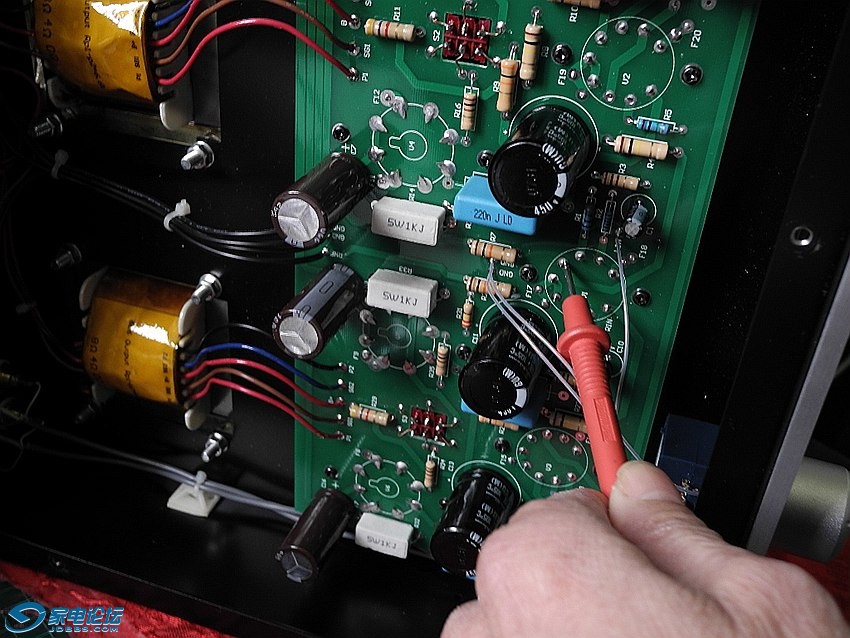

测第二级12AU7的6脚屏压为285V，与电路图所标值完全相符。
