xixihoho680 发表于 2014-6-30 18:47
那我现在要怀疑垫子的问题了。叼佬505—4的原装垫子是羊毛垫吗？我收到的这个是大约3mm的羊毛垫，原装的是 ...

我从来没见过配有羊毛垫Dual唱机， 羊毛垫可能不是原装的， 除了羊毛垫之外没有橡胶垫吗？但是它的厚度3mm并不是你描述的问题的原因， 一般胶垫也有大约3mm或者更厚。

执迷尔悟

交易区新帖推荐

xixihoho680 发表于 2014-6-30 19:01
是的，已经旋的很紧了呢！都已经无法再旋转了～但是金属唱盘中心的那个黄色的圈圈，好像是不平整的，这个有 ...

我不知道黄色的圈圈是什么。 我以前用过几天这种盘， 现在记不得了。 我只记得有可能安装不正确， 盘会晃动。

xixihoho680

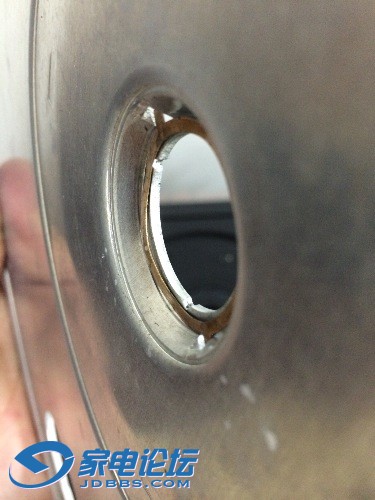

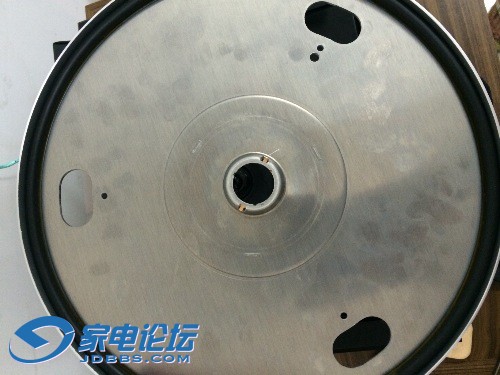

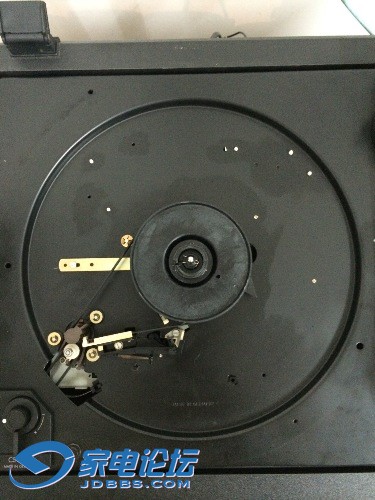

可以看到图片吗？黄色的圈圈，就是这个，肉眼可见的凸起。另外，我看到唱盘背面中间一个洞，周边一共有三个大洞，四个小洞，有一个大洞旁边有两个小洞，另两个大洞旁边分别一个小洞。请问：金属盘的安装，是否要对准方位？比如说，哪几个洞对准哪个方位的？

执迷尔悟

xixihoho680 发表于 2014-6-30 21:21
可以看到图片吗？黄色的圈圈，就是这个，肉眼可见的凸起。另外，我看到唱盘背面中间一个洞，周边一共有三个 ...

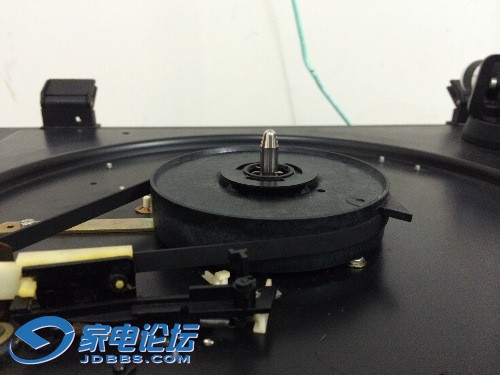

那个弹性铜圈（黄色的圈）是为了锁紧转盘时产生清晰定位感觉的，它有些不园没关系。你的最后一张图那个黑色的塑料件（箭头所指的）应该安装在金属转盘的上方而不是在下方， 它是紧固金属转盘的呀。见图


转盘上那些孔可以不去理会， 不对称的孔是为了动平衡而作的

执迷尔悟

xixihoho680 发表于 2014-6-30 21:21
可以看到图片吗？黄色的圈圈，就是这个，肉眼可见的凸起。另外，我看到唱盘背面中间一个洞，周边一共有三个 ...

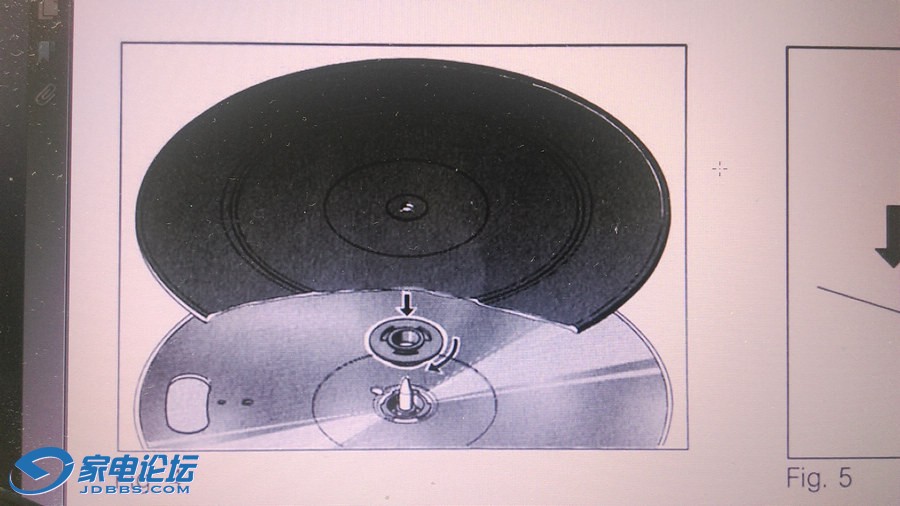

见下图的安装锁紧圈

xixihoho680

交易区新帖推荐

执迷尔悟 发表于 2014-6-30 22:29
那个弹性铜圈（黄色的圈）是为了锁紧转盘时产生清晰定位感觉的，它有些不园没关系。你的最后一张图那个 ...

哈哈，这个我当然知道了。在安上转盘后，再将塑料小圆盘盖上，顺时针旋紧。但是，问题来了：
1、即使我很大力“旋紧”后，轻轻地逆时针转动，就会立马松开了，真的“旋紧”了吗？
2、“旋紧”后，塑料小圆件和唱盘中部金属部分还是不能很好的紧密贴合，也就是说轻压塑料小圆件，会有小晃动。
ps：经过老师的点拨，是不是我可下这个结论：
      就是这样不是很完整意义上的“旋紧”和致命的不贴合，造成了唱盘的轻微晃动？

执迷尔悟

xixihoho680 发表于 2014-6-30 22:55
哈哈，这个我当然知道了。在安上转盘后，再将塑料小圆盘盖上，顺时针旋紧。但是，问题来了：
1、即使我 ...

首先找准那个塑料小圆件的方位（它并不是360度都可以的， 必须和下面的零件对准， 有3x120度的对称结构），一只手稳住金属转盘，然后用另一手的食指和中指十分用力地向下压， 同时顺时针旋紧， 旋紧后， 塑料小圆件应该不会晃动的。

xixihoho680

执迷尔悟 发表于 2014-6-30 23:11
首先找准那个塑料小圆件的方位（它并不是360度都可以的， 必须和下面的零件对准， 有3x120度的对称结构） ...

这下，我觉得我可以放弃了，因为我已经十分用力向下压了，压到唱座四角弹簧的极限值，然后旋紧了，小圆件还是晃动，贴合不紧。我觉得，目前能解决的方法，就是在转盘中心和塑料小圆件之间垫一个橡胶材质的圆形薄胶垫，这样的方法，是不是可行呢？

执迷尔悟

xixihoho680 发表于 2014-6-30 23:43
这下，我觉得我可以放弃了，因为我已经十分用力向下压了，压到唱座四角弹簧的极限值，然后旋紧了，小圆件 ...

照理，旋紧后， 金属转盘应该不会随意晃动了。 从你给的照片看， 那个弹性铜圈的凸起部分有些磨损， 你可把它应该凸起的部分小心扳得更凸起， 再装回去看看。

xixihoho680

是的，扳得更凸起后，是贴合得好了，但是却旋不紧了。到了旋紧的那个点，咯噔一声，又松了，可能凸起的程度没有控制好，明天再试试，辛苦老师～谢谢您的帮助！

xixihoho680

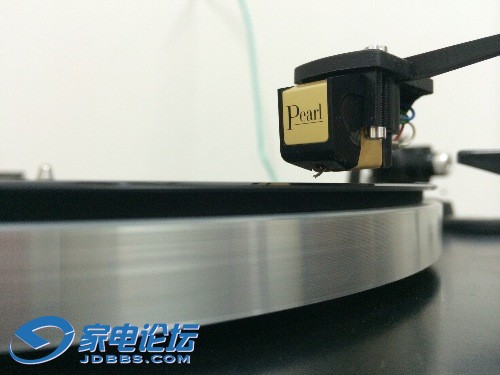

老师请看，第一张图是没有落针的时候拍摄，为了说明唱针与唱片的距离，大约2mm的样子。第二张图，是还未平移过去的唱臂样子，肉眼可以看到，唱头的位置是比唱臂尾部高一点的～

执迷尔悟

xixihoho680 发表于 2014-7-1 20:40
老师请看，第一张图是没有落针的时候拍摄，为了说明唱针与唱片的距离，大约2mm的样子。第二张图，是还未平 ...

我需要再次重复， 在1210#楼我上传了两张照片， 第一张照片的右上方有个黄色的箭头， 它的尖端指向一个金属的小圆柱体，它是随着落针和抬针手柄的搬动而上下移动的， 在没有落针前，唱头在唱片上方的高度是由这个小金属圆柱决定的， 而且多数Dual唱机的这个金属小圆柱的高度是可以通过旋转与它同轴的塑料外套调节的。当唱臂移动到唱片的上方时， 唱臂根部的一块月牙状的黑色塑料板将被那个小金属圆柱体顶起（抬臂时）。请你再次仔细看看。

xixihoho680

执迷尔悟 发表于 2014-7-2 03:35
我需要再次重复， 在1210#楼我上传了两张照片， 第一张照片的右上方有个黄色的箭头， 它的尖端指向一个金 ...

感谢老师，我没有误解您的意思，我理解了。现在不纠结了，等出差回来，我再调试看看。实在抱歉，打扰您这么长时间！再次感谢您！

执迷尔悟

xixihoho680 发表于 2014-7-3 00:21
感谢老师，我没有误解您的意思，我理解了。现在不纠结了，等出差回来，我再调试看看。实在抱歉，打扰您这 ...

没事，不是打搅，下次再交流，祝你出差顺利！

执迷尔悟

xixihoho680 发表于 2014-7-1 20:40
老师请看，第一张图是没有落针的时候拍摄，为了说明唱针与唱片的距离，大约2mm的样子。第二张图，是还未平 ...

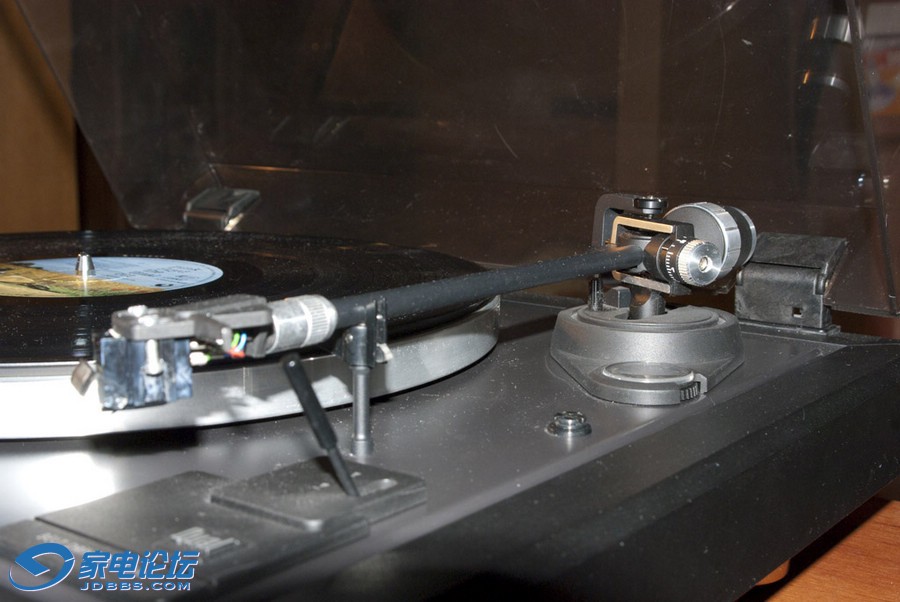

下面是在网上找到的图，他使用的是Ortofon的MC头， 也是属于唱头高度较高的一种。 Dual505在没有落针时，特别是唱臂没有放回到搁架最右侧的最终位置时， 唱臂会略微上翘的，但这个不是问题。
