线材应该是这样研究的 - NELSON PASS 1980的论文

  [复制链接]

148

主题

6769

帖子

211

威望

核心会员

Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7

交易诚信度
0
注册时间
2008-12-16
发表于 2012-4-6 18:19 | 显示全部楼层 |阅读模式

马上注册 家电论坛,众多有奖活动等你来参与!

您需要 登录 才可以下载或查看,没有账号?注册

x


PASS LAB很多人都知道,偶然看到NELSON PASS 在1980年写的一篇关于线材的论文,转来给大家看一下。

我的意思是线材有用没用可以争论,不过打口水仗没水平,看看老外是怎么说道理的吧。

原文是英文的,我贴一个链接,大家英文好的可以直接去看看,一会儿我选一些关键的数据贴下面。

文章地址:http://www.passdiy.com/pdf/spkrcabl.pdf
C'est La Vie
霜序又近,秋风再起,却道似寒非寒。几度黄昏,悄对落花,不觉岁月蹁跹。客里耽华年。怅新橙谁破,清溪空浣。一曲箫音,吹尽萧瑟是江南。长记斜阳日暮,看晚潮催趁,帆向远天。今夕酒醒,离人何在,徒留沙洲孤雁。秋堤锁轻烟。多少饮水事,等闲画扇。清风如伴,何妨吟啸山水间。
回复

使用道具 举报

148

主题

6769

帖子

211

威望

核心会员

Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7

交易诚信度
0
注册时间
2008-12-16
 楼主| 发表于 2012-4-6 18:24 | 显示全部楼层
扬声器电缆的等效模型 1.jpg
C'est La Vie
霜序又近,秋风再起,却道似寒非寒。几度黄昏,悄对落花,不觉岁月蹁跹。客里耽华年。怅新橙谁破,清溪空浣。一曲箫音,吹尽萧瑟是江南。长记斜阳日暮,看晚潮催趁,帆向远天。今夕酒醒,离人何在,徒留沙洲孤雁。秋堤锁轻烟。多少饮水事,等闲画扇。清风如伴,何妨吟啸山水间。
回复 支持 反对

使用道具 举报

lose_ever 该用户已被删除
发表于 2012-4-6 18:27 | 显示全部楼层
这电路图好熟啊
回复 支持 反对

使用道具 举报

148

主题

6769

帖子

211

威望

核心会员

Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7

交易诚信度
0
注册时间
2008-12-16
 楼主| 发表于 2012-4-6 18:28 | 显示全部楼层

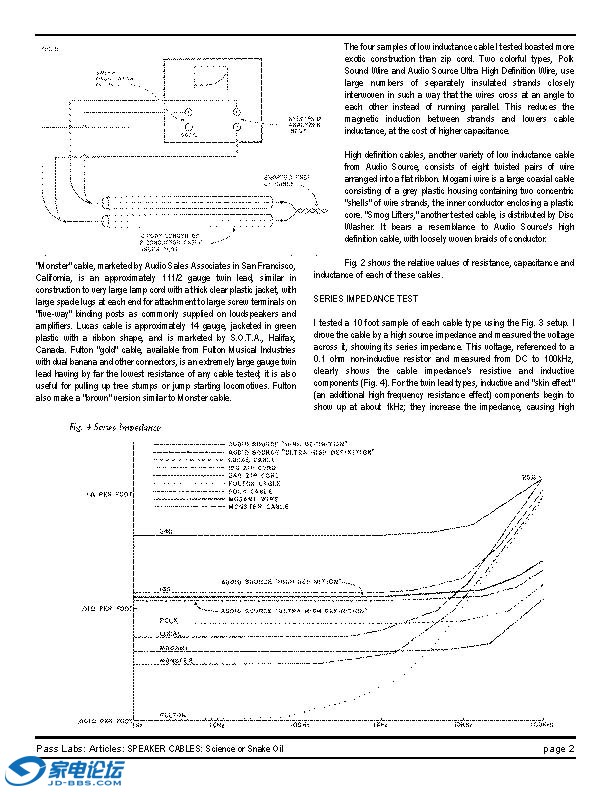

一些典型的喇叭线的线路参数

C'est La Vie
霜序又近,秋风再起,却道似寒非寒。几度黄昏,悄对落花,不觉岁月蹁跹。客里耽华年。怅新橙谁破,清溪空浣。一曲箫音,吹尽萧瑟是江南。长记斜阳日暮,看晚潮催趁,帆向远天。今夕酒醒,离人何在,徒留沙洲孤雁。秋堤锁轻烟。多少饮水事,等闲画扇。清风如伴,何妨吟啸山水间。
音联邦
回复 支持 反对

使用道具 举报

148

主题

6769

帖子

211

威望

核心会员

Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7

交易诚信度
0
注册时间
2008-12-16
 楼主| 发表于 2012-4-6 18:32 | 显示全部楼层
电缆频率特性的测试电路

C'est La Vie
霜序又近,秋风再起,却道似寒非寒。几度黄昏,悄对落花,不觉岁月蹁跹。客里耽华年。怅新橙谁破,清溪空浣。一曲箫音,吹尽萧瑟是江南。长记斜阳日暮,看晚潮催趁,帆向远天。今夕酒醒,离人何在,徒留沙洲孤雁。秋堤锁轻烟。多少饮水事,等闲画扇。清风如伴,何妨吟啸山水间。
香港弦声音响
回复 支持 反对

使用道具 举报

148

主题

6769

帖子

211

威望

核心会员

Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7

交易诚信度
0
注册时间
2008-12-16
 楼主| 发表于 2012-4-6 18:35 | 显示全部楼层
本帖最后由 灰色的天空 于 2012-4-6 18:36 编辑

各种喇叭线的阻抗频率特性

C'est La Vie
霜序又近,秋风再起,却道似寒非寒。几度黄昏,悄对落花,不觉岁月蹁跹。客里耽华年。怅新橙谁破,清溪空浣。一曲箫音,吹尽萧瑟是江南。长记斜阳日暮,看晚潮催趁,帆向远天。今夕酒醒,离人何在,徒留沙洲孤雁。秋堤锁轻烟。多少饮水事,等闲画扇。清风如伴,何妨吟啸山水间。
回复 支持 反对

使用道具 举报

148

主题

6769

帖子

211

威望

核心会员

Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7

交易诚信度
0
注册时间
2008-12-16
 楼主| 发表于 2012-4-6 18:49 | 显示全部楼层
由于功放是电压放大器,它的综合负载包含如下

40英尺长的18号电缆对音箱造成的频率响应偏差如下
40英尺长的18号电缆对单个扬声器造成的频率响应偏差如下
C'est La Vie
霜序又近,秋风再起,却道似寒非寒。几度黄昏,悄对落花,不觉岁月蹁跹。客里耽华年。怅新橙谁破,清溪空浣。一曲箫音,吹尽萧瑟是江南。长记斜阳日暮,看晚潮催趁,帆向远天。今夕酒醒,离人何在,徒留沙洲孤雁。秋堤锁轻烟。多少饮水事,等闲画扇。清风如伴,何妨吟啸山水间。
回复 支持 反对

使用道具 举报

148

主题

6769

帖子

211

威望

核心会员

Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7

交易诚信度
0
注册时间
2008-12-16
 楼主| 发表于 2012-4-6 18:55 | 显示全部楼层

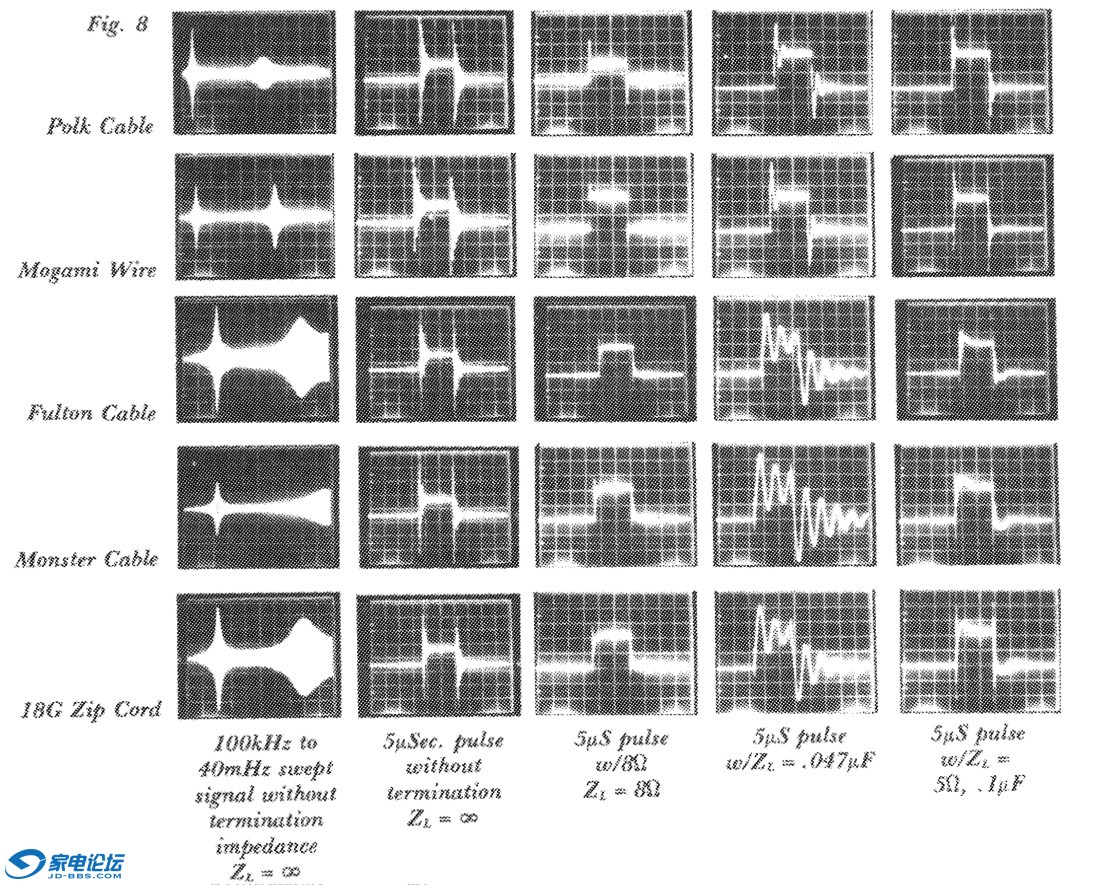

高频信号测试电路和波形记录


C'est La Vie
霜序又近,秋风再起,却道似寒非寒。几度黄昏,悄对落花,不觉岁月蹁跹。客里耽华年。怅新橙谁破,清溪空浣。一曲箫音,吹尽萧瑟是江南。长记斜阳日暮,看晚潮催趁,帆向远天。今夕酒醒,离人何在,徒留沙洲孤雁。秋堤锁轻烟。多少饮水事,等闲画扇。清风如伴,何妨吟啸山水间。
回复 支持 反对

使用道具 举报

148

主题

6769

帖子

211

威望

核心会员

Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7

交易诚信度
0
注册时间
2008-12-16
 楼主| 发表于 2012-4-6 18:59 | 显示全部楼层
所以说“口说无凭”,从NELSON PASS的研究来看,不同的喇叭线对音箱还是能造成不同程度的影响的。 各位线材有用论者不妨也对信号线和电源线展开深入研究,这总比一味指摘别人“木耳”,“穷鬼”要好得多。
C'est La Vie
霜序又近,秋风再起,却道似寒非寒。几度黄昏,悄对落花,不觉岁月蹁跹。客里耽华年。怅新橙谁破,清溪空浣。一曲箫音,吹尽萧瑟是江南。长记斜阳日暮,看晚潮催趁,帆向远天。今夕酒醒,离人何在,徒留沙洲孤雁。秋堤锁轻烟。多少饮水事,等闲画扇。清风如伴,何妨吟啸山水间。
回复 支持 反对

使用道具 举报

148

主题

6769

帖子

211

威望

核心会员

Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7

交易诚信度
0
注册时间
2008-12-16
 楼主| 发表于 2012-4-6 19:10 | 显示全部楼层





C'est La Vie
霜序又近,秋风再起,却道似寒非寒。几度黄昏,悄对落花,不觉岁月蹁跹。客里耽华年。怅新橙谁破,清溪空浣。一曲箫音,吹尽萧瑟是江南。长记斜阳日暮,看晚潮催趁,帆向远天。今夕酒醒,离人何在,徒留沙洲孤雁。秋堤锁轻烟。多少饮水事,等闲画扇。清风如伴,何妨吟啸山水间。
回复 支持 反对

使用道具 举报

25

主题

580

帖子

0

威望

初级会员

Rank: 2Rank: 2

交易诚信度
0
注册时间
2009-7-12
QQ
发表于 2012-4-6 19:11 | 显示全部楼层
这个要顶[s:97]
回复 支持 反对

使用道具 举报

234

主题

4356

帖子

25

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
0
注册时间
2011-1-14
发表于 2012-4-6 19:27 | 显示全部楼层
顶。尽管因为系统的级别和因人而异的听感等的不同,有时会分别不出线材间的区别,但无法否认线材间所存在的区别,如果把AQ TYPE4和华敏、加奈美放在一起肯定能听出区别。
回复 支持 反对

使用道具 举报

117

主题

1万

帖子

393

威望

版主

Rank: 10

最佳影评奖最佳人气奖杰出贡献奖

交易诚信度
0
注册时间
2011-2-12
发表于 2012-4-6 19:43 | 显示全部楼层
不代你这么忽悠我这种善良群众的。[s:14]坏音
回复 支持 反对

使用道具 举报

148

主题

6769

帖子

211

威望

核心会员

Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7Rank: 7

交易诚信度
0
注册时间
2008-12-16
 楼主| 发表于 2012-4-6 19:47 来自家电论坛网手机触屏版 | 显示全部楼层
让子弹飞一会 发表于 2012-4-6 19:43
不代你这么忽悠我这种善良群众的。坏音

要搞清楚忽悠的本质才能最大限度地保护钱袋子,把钱用到最需要的地方。

点评

uvd
冷静的发烧,赞一个!  发表于 2012-9-7 19:53
C'est La Vie
霜序又近,秋风再起,却道似寒非寒。几度黄昏,悄对落花,不觉岁月蹁跹。客里耽华年。怅新橙谁破,清溪空浣。一曲箫音,吹尽萧瑟是江南。长记斜阳日暮,看晚潮催趁,帆向远天。今夕酒醒,离人何在,徒留沙洲孤雁。秋堤锁轻烟。多少饮水事,等闲画扇。清风如伴,何妨吟啸山水间。
回复 支持 反对

使用道具 举报

117

主题

1万

帖子

393

威望

版主

Rank: 10

最佳影评奖最佳人气奖杰出贡献奖

交易诚信度
0
注册时间
2011-2-12
发表于 2012-4-6 19:52 | 显示全部楼层
灰色的天空 发表于 2012-4-6 19:47
要搞清楚忽悠的本质才能最大限度地保护钱袋子,把钱用到最需要的地方。

我完全赞同你。感谢你提供文献,现在可以进行更具体的理论研究了。

点评

uvd
同感!  发表于 2012-9-7 19:53
