经济发烧，个性发烧。

老尹

经济发烧，个性发烧。

杨老师数次邀我浮出水面，我只好为之了。

我仅仅以自己的经验说一下DIY过程，绝无说教的意思；也许是班门弄斧，请别见笑。我只是强调理智发烧，个性发烧、经济发烧的话题。
烧友入门往往是从功放开始的，那么我仅就功放的DIY说起吧。

1、首先考虑DIY什么样的标准功放? 输出类型、输出功率、输出电流、音色、投资等。
我首先确定投资在2千元以下、甲乙类、100-120w*2、并联输出电流型、偏暖具有音乐味。
最后选定了丽特功放镀金空板，【来自美国乐林model 9的电路】，其电路设计颇有特色：
(克服了电流负反馈不稳定、S/N转换速率达300V/S、频宽5M、电压放大后加一级缓冲，利于前后级阻抗匹配，实行大电流和低内阻驱动)，只不过对元器件的要求颇高，正好符合我的口味。记得当时的空板价格是120元。双面镀金的质量不错。

2、机壳的选择
机壳实在让我伤透了脑筋，市售的机箱强度是满足不了我的，最终放弃了，改为只买面板，其余由自己来做。发烧友总是有办法的，找来全铝仪器外壳，以其稍加改动，其外形尺寸完全可以满足我的要求了。全铝机箱也算是一个个性发烧吧。

3、变压器、整流滤波器件的选择
变压器是让四川崇达伍工程师帮忙的，我的要求是用进口废旧变压器钢带绕制，线径、电压按我的要求来做，至于他们采用什么浸漆方法我不管，只要保证没有可闻交流哼声就行，老朋友了，当然全部满足我的要求了。顺便感谢一下下。呵呵。
滤波电容是广州关明芬先生特供给我的，绝对的重装真品！运输途中其中有一只上盖略有破损有点难看，干脆四只全部去除，统统重新给它们加上红色上盖，【是专用绝缘上盖】。
至于整流二极管是我在电信局仓库找来的，高速快恢复大电流型的，当然用在这里有点浪费了，不过考虑到稳定可靠也值得的。其整流电路板当然是自己DIY了。
整流电路板我一次性做了三块，都还可以，最后还是确定用高大威猛型的。呵呵。

4、各元件的选择二、三极关，晶体管、场效应管，都是按照常规所谓的发烧器件选用的，林林总总大家看到便知道了，在此不多说了。
不过在购买晶体管时，一定要商家给予精确配对，前级管与推动管要求误差在2%以内，功放管在3%以内。由于我是常客，服务生MM们都乐意为我办事。
另需要说的就是散热器【全部自制】，无论是前级整流、滤波整流、功放管散热，都给予了一定的加强，尤其是功放管的散热器是超标准了，因为我将静态电流调整到120MA，，待机状态下依然有一定的热流的，所以散热器的尺寸尽机箱深度而为了。

5、开始DIY和个性要求【这是重点】
A、元件焊接顺序不多说了，大家都知道。最后是场效应管，断电焊接。
B、所有元件事先进行刮污并预上锡，焊接丝当然是采用含银的。
C、小电阻距离主板空隙高度一律0.5MM，大电阻可以帖面焊接。
D、所有晶体管脚高度距离主板一律为4MM，绝对垂直。包括电容与磁电阻也同样垂直。

6、调整，调整前将中点零位伺服电阻断开，只待通调结束后再再连接上。
开机通电，如果晶体管事先精确配对，一般保护继电器会吸合的，如果不吸合也没关系，
仅是中点电压偏离过多所致。接着可以调整多圈可调电阻，让中点电压越接近零V越好。
然后再调整双边静态电流，可以从30－50－80－100－120MA,。
这二个步骤需要反复调整，一般在2个小时后就能知晓稳定度了。
另外，伺服集成块的优劣也影响中点电压稳定的，这种集成块很便宜，多买二块就是了，
在中点电压调不到理想值时，可以换一块试试，一般都可以解决的。
最后将零位伺服电阻焊上，算是大功告成，并可以接线试听了。

整机经济发烧的个性：
1、用料不奢侈，但都很实在。设计功率为120W*2。
2、全铝机箱、抗辐射、高稳定、无锈浊之虑。
3、内部版面干净整洁，纵横有序、错落有致。
4、变压器容量400VA、滤波容量4万uf／63V、整流二极管30A/600V均有不小的富裕量。提高了稳定性。
5、简洁为上：银色的面板上仅有电源开关【带蓝色指示灯】、转换开关、音量调节旋钮。本人在电子电路中加入了固定等响度提升元件，以高音+6,低音+3db为度。在实际听感中进行调节【阻容件数值确定】，高音刚好出现一点嘶嘶声，再略降一点点；低音有明显的量感为度。不过前提是音量电位器必须带有1/3处抽头的。
6、实际听音效果：比我手中的【当年安桥旗舰TX-DS939AV功放】略胜一筹。

如果你追求完美想提高性能和更多的玩味．如：
１、将东芝1943／5200换成老美强放管MJ21193/21194或东芝2SK1530/J201场效应管
２、将滤波电容换成更高级的发烧电容。如瑞典的REFA、日本ELNA.
３、将前级放大运放块换成你喜欢的，可改变音色。目前我采用的是AD847.

有空再上８０Ｗ*２纯甲类前／后级装机过程。

[ 本帖最后由 老尹 于 2010-2-10 01:23 编辑 ]

老尹

交易区新帖推荐

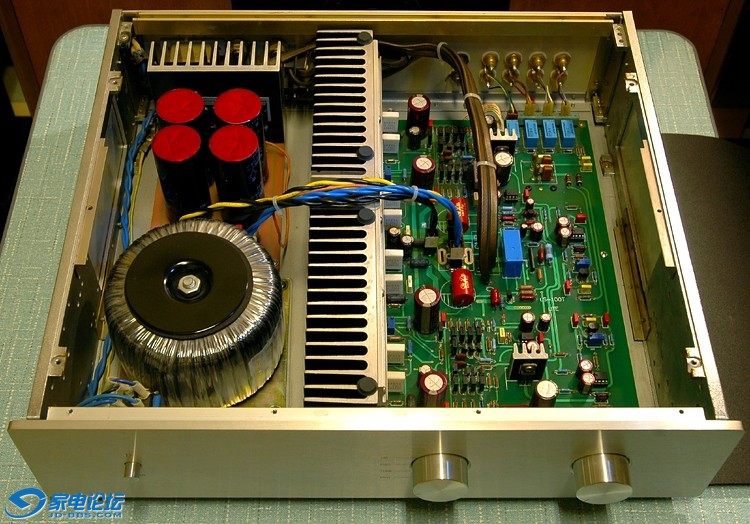

自己认为机器内部是比较干净的，发烧友总认为自家的孩子好。尽管是2004年5月组装的。呵呵。

[ 本帖最后由 老尹 于 2010-2-9 22:55 编辑 ]

老尹

哈，小散热片也做得有模有样的。

老尹

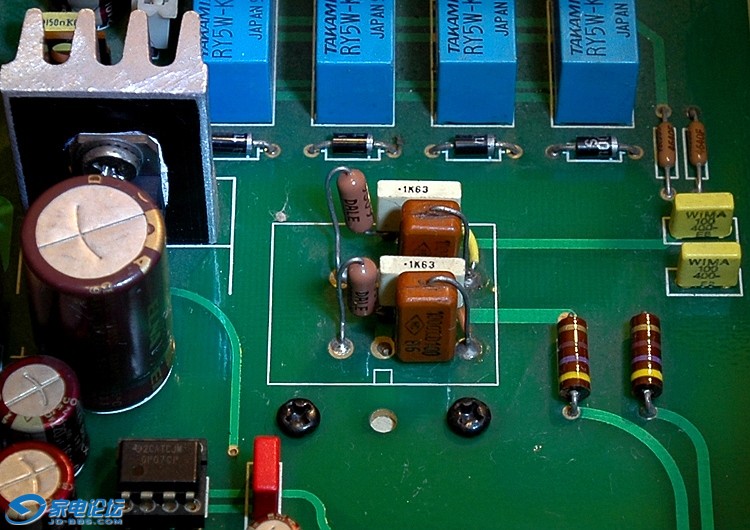

后来利用原音量电位器位置，加上一个等响度电路。略微将高低音提升一点点。

老尹

广州关明芬先生提供的滤波电容，直径35MM、高度80MM，三脚重装型。

给四只快恢复大功率整流二极管也做了个比较夸张的散热器。

[ 本帖最后由 老尹 于 2010-2-9 23:04 编辑 ]

老尹

交易区新帖推荐

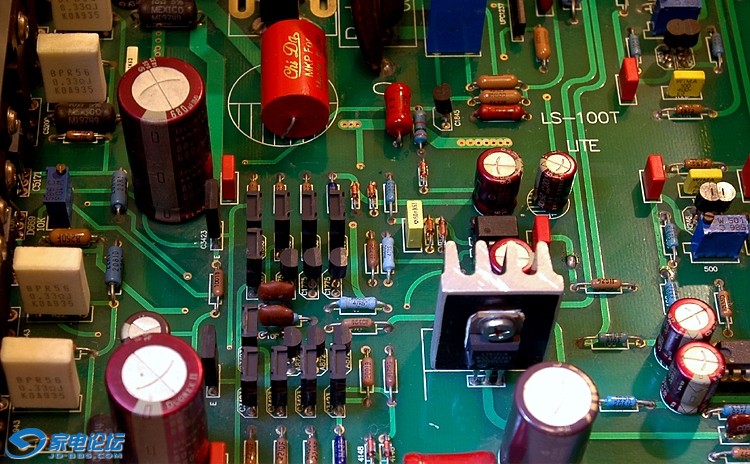

俺对安装工艺是比较讲究的。

老尹

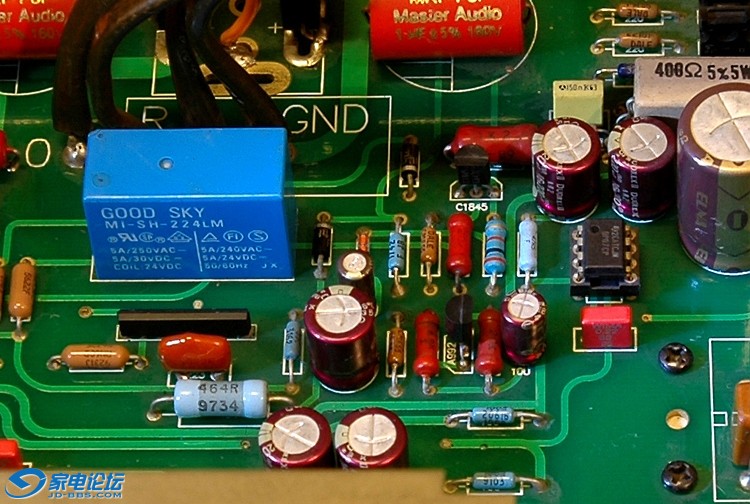

开机延时、零位伺服也及保护电路都在这儿。

[ 本帖最后由 老尹 于 2010-2-9 23:10 编辑 ]

老尹

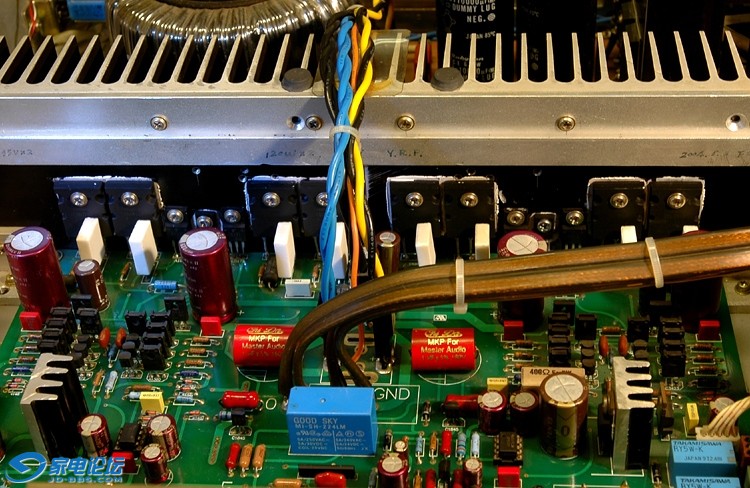

俺装机，习惯性的写上自己的大名和组装日期。呵呵，组装日期是2004年5月2日。

老尹

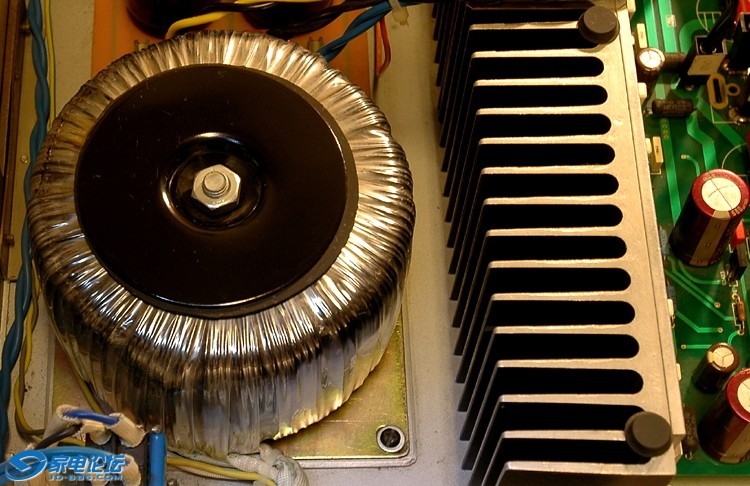

哈，四川崇达伍工程师亲自操刀，用进口钢带特别绕制的400VA变压器。电源变压器下面有块3MM的铝底座呢。

[ 本帖最后由 老尹 于 2010-2-9 23:29 编辑 ]

老尹

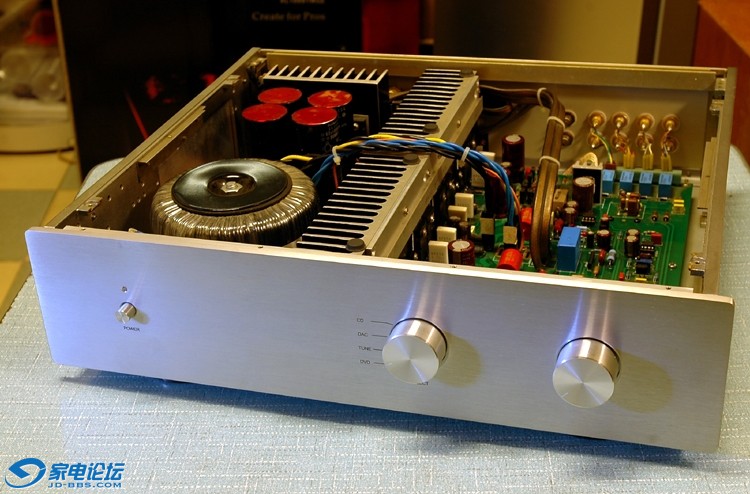

这个小玩意玩了七年了，至今还放在书房用。真是节俭到家了。这个全铝机壳还是不错的。

看到没有? 我把电源变压器、整流滤波紧紧地禁锢在左边，让干扰减至最小程度。呵呵。

[ 本帖最后由 老尹 于 2010-2-9 23:33 编辑 ]

谭工

漂亮。[s:20]

渴望成虫

您一边发帖我一边看

老尹

原帖由 谭工 于 2010-2-9 23:23 发表
漂亮。[s:20]

哈，喜欢整洁干净而已，坏毛病哦。

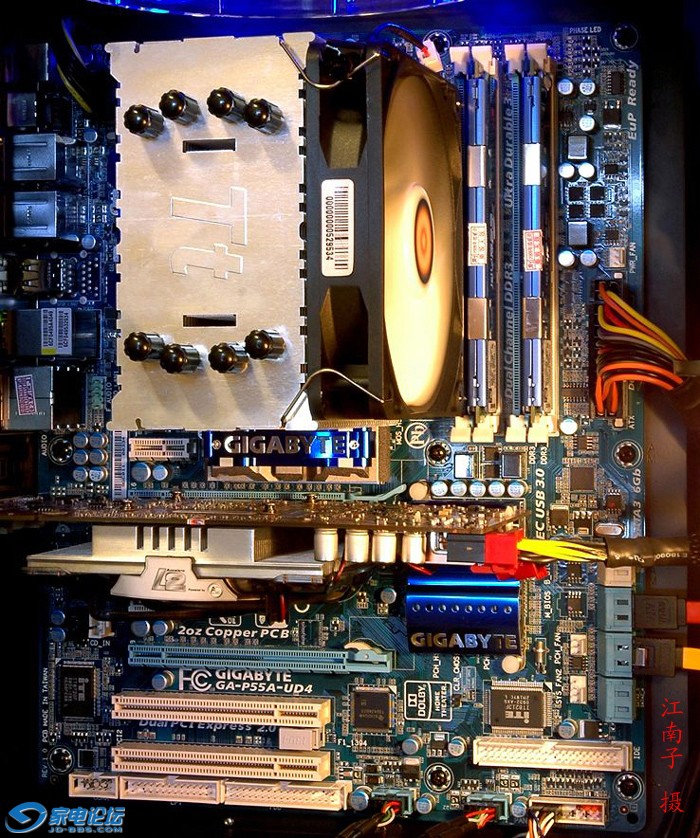

连我的电脑里面也是这样要求的。呵呵。

中华

[s:20] 真是不错！

功夫茶

:loveliness:
