[影音调校工具] XTZ Room Analyzer 室內音频分析仪，量度数据及分享

HiViUser

原帖由 attester 于 2009-11-12 02:53 发表
请问和PAA3相比有什么区别，哪个效果更好

[s:68][s:68][s:68]

未有用过 PAA3，不太清楚

[s:31][s:31][s:31]

其实量度自己的家庭影院也有不同组合

(1)免费REW + Microphone / Sound Pressure Meter +电脑Sound Card  [s:95]

(2) XTZ Room Analyzer (All in One) --> US$250  [s:19]

(3) Phonic PAA3 (Personal Audio Assistant) --> US$500 [s:15]

(4) MLSSA --> US$2,750 (Ken Kreisel建议我去买) [s:18]

自己按实际需要去选择吧

[s:30][s:30][s:30]

中尉

交易区新帖推荐

最近对这套东西也产生了浓厚的兴趣，回头找个时间去整一套回来

到时还请HIVI兄多多指教[s:21]

HiViUser

原帖由 中尉 于 2009-11-12 15:13 发表
最近对这套东西也产生了浓厚的兴趣，回头找个时间去整一套回来

到时还请HIVI兄多多指教[s:21]

[s:30][s:30][s:30]

用后请你貼出其中图表及数据，与大家分享

我亦会尽力加入讨论会

[s:21][s:21][s:21]

amingdvd2002

我也感兴趣啊。学习学习再学习[s:89]

HiViUser

原帖由 amingdvd2002 于 2009-11-13 10:58 发表
我也感兴趣啊。学习学习再学习[s:89]

[s:30][s:30][s:30]

此套工具，确实簡單易用

对想明白听室的现況及嘗试去改善的朋友

的确有幫助，可以数据化分析不同位置的音频反应

[s:20][s:20][s:20]

XTZ-Audio

交易区新帖推荐

呵呵，来插一句，说一下说明书的问题。
其实说明书有一个翻译的中文版本，不过由于翻译公司并不太熟悉本行业的产品和技术，
所以有些地方翻译的不够准确，读起来很拗口，有兴趣的朋友可以参考一下。

我试了一下，文件太大，上传不了，网络硬盘也不太好用，需要的筒子还是来PM吧。

[ 本帖最后由 XTZ-Audio 于 2009-11-16 11:04 编辑 ]

HiViUser

[s:30][s:30][s:30]

我做了較多用不同量度方法，得到很多 XTZ Room Analyzer 曲线及图表

如不同重低音位置，麦克风的量度位置，不同 Lexicon MC-12B V5 EQ 设定....

待我略为解释所贴出的曲线及图表

[s:68][s:68][s:68]

2009年11月3日，量度3位平均，以 Basic Mode 显示，曲线看似平顺


2009年11月3日，同样量度数据，改用 Advanced Mode 显示及选用 6 ppo 精准度显视的曲线，较为真确


以上只是想点出及比较，同一量度数据，用不同显视模式 Basic / Advanced Mode，曲线看上去是有分别，故建议用 Advanced Mode 及 6ppo 作分析

[s:20][s:20][s:20]

下面的曲线，是在另一日量度(2009年11月7日)，用途不同

2009年11月7日，量度3位平均，Lexicon 开 EQ Medium，找寻低频驻波 (Room Mode)


低频驻波(Room Mode)，与小弟所计算及预测的一样，同是在 26Hz 及 48Hz 左右产生

[s:68][s:68][s:68]

下面的曲线，是在另一日量度(2009年11月10日)，用途亦不同

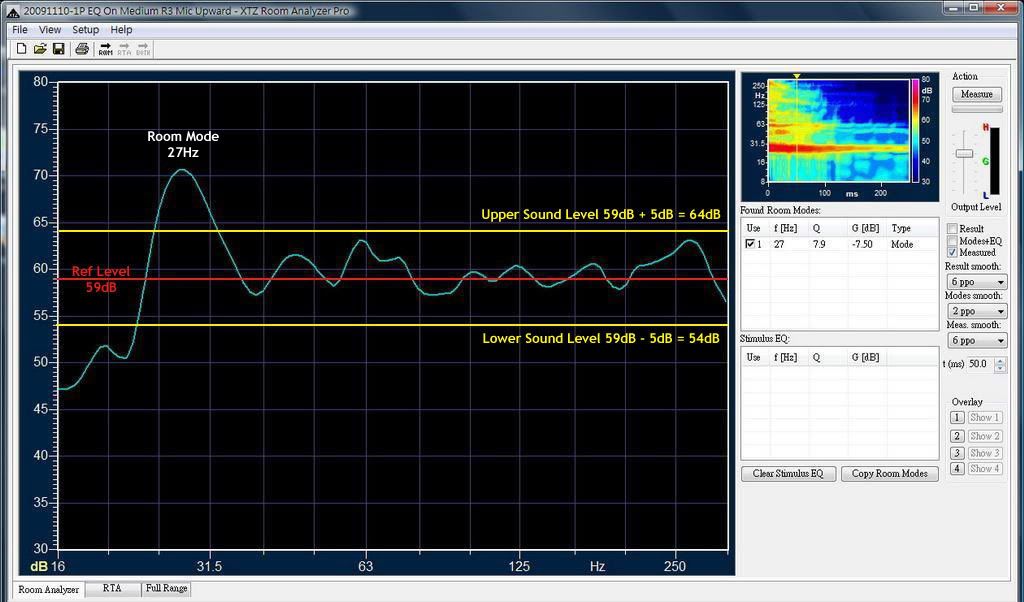

2009年11月10日，只量度1位(皇帝位)，EQ Medium，找寻在皇帝位的真正音频反应


从上发现，用只量度1位(皇帝位)的方法，低频驻波(Room Mode)只在 26Hz 产生，48Hz 下降了，实时音频反应甚佳

[s:15][s:15][s:15]

有兴趣知的只开重低音的反应，我在2009年11月14日也有进行量度

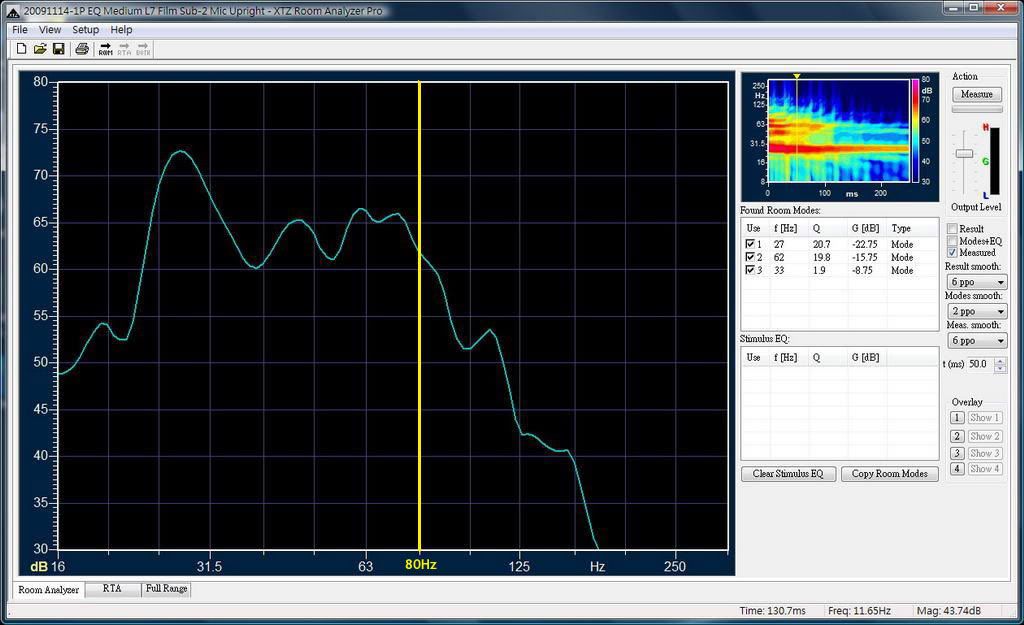

2009年11月14日，只量度1位(皇帝位)，只开2只重低音，找寻在皇帝位的音频反应，THX 80Hz 分频设定


分频设定 THX 80Hz，故 80Hz 以上，低音炮音频衰减幅度至 200Hz 属正常

:victory::victory::victory:

2009年11月14日，只量度1位(皇帝位)，开了所有7声道喇叭及2只重低音，找寻在皇帝位的音频反应， Lexicon 用 L7 Film 模式


略作调整，整条曲线有所改善，80Hz涵接甚佳

[s:30][s:30][s:30]

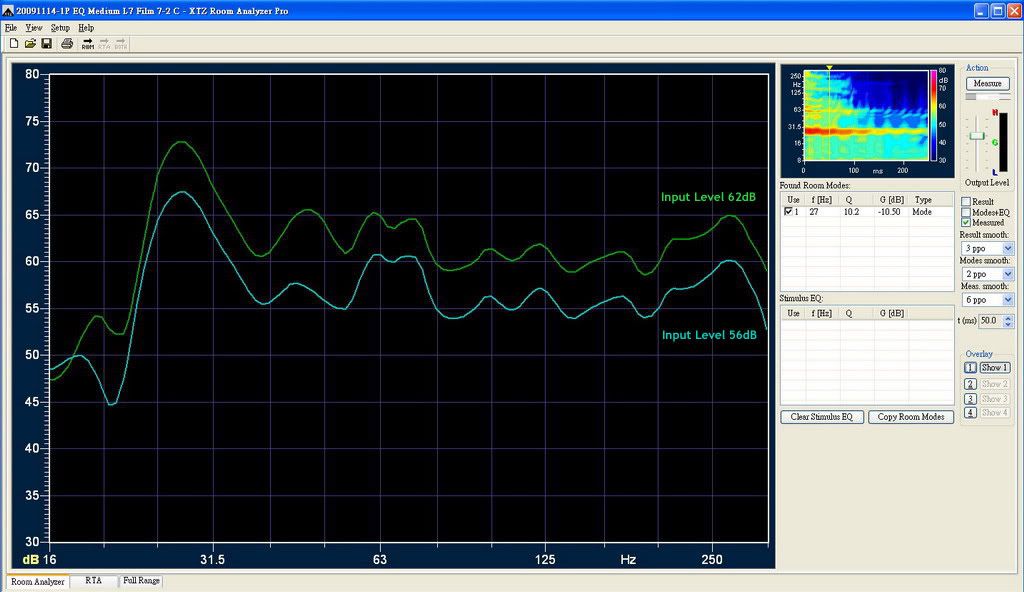

2009年11月14日，只量度1位(皇帝位)，喇叭用7.2声道，L7 Film 模式，不同测试输入音量，不同的音频反应


不同测试输入音量，音频反应也是差不多

我用Radio Shack的声压计同时比较，

XTZ Room Analyzer = 62dB, Radio Shack SPL = 77dB

XTZ Room Analyzer = 56dB, Radio Shack SPL = 71dB

故XTZ Room Analyzer所显示，较平时常用的Radio Shack声压计低约 15dB [s:18][s:18][s:18]

[s:30][s:30][s:30]

2009年11月14日，只量度1位(皇帝位)，喇叭用7.2声道，不同 Lexicon 模式，音频反应亦略有不同


[s:89][s:89][s:89]

尚有很多的量度数据，不同音频反应，不同曲线及图表

有空再上传分享！

[s:21][s:21][s:21]

HiViUser

[s:11] [s:11] [s:11]

XTZ Room Analyzer的使用手册,原厂指定在 Windows XP 上执行,不建议在 Vista 上执行.

实际测试结果,在 Windows Vista 上根本无法执行,

总是出现 "Found no valid hardware, please insert XTZ Audio device" 错误讯息,

检查电脑装置管理员, XTZ Audio Device 硬体有抓到,可是 XTZ Room Analyzer 应用程式却不认识这个硬体装置,

e-mail 去问 XTZ 原厂,回覆是"原因不详"， 他们也觉奇怪，

软件开发及他们的 Vista 电脑运行，是沒有问题呵

[s:18] [s:18] [s:18]

确实我家中的 2 台手提电脑用 Windows Vista Home Premium，XTZ Room Analyzer 也认不到XTZ的麦克风及声卡

但用其中 1 台手提电脑及 2 台座台电脑使用 Windows XP Professional 均没有问题

[s:11] [s:11] [s:11]

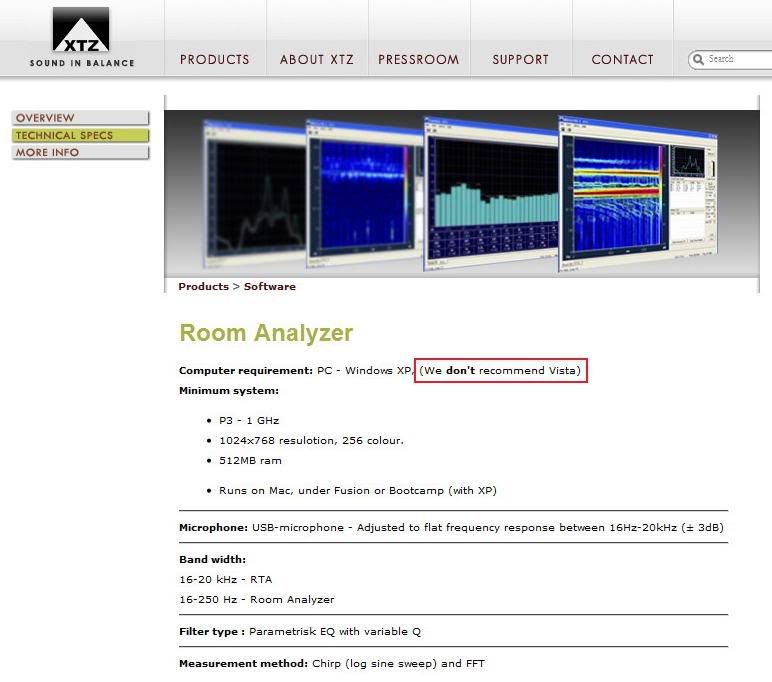

XTZ 虽曾表示 Room Analyzer 可用在 Windows XP 及 Vista

但官方网站却不建议用 Windows Vista



希望迟点有更新软件，才能支援 Windows Vista 及 Windows 7

[s:15] [s:15] [s:15]

金色慧谷

原帖由 HiViUser 于 2009-11-16 12:16 发表
[s:30][s:30][s:30]

不同测试输入音量，音频反应也是差不多

我用Radio Shack的声压计同时比较，

XTZ Room Analyzer = 62dB, Radio Shack SPL = 77dB

XTZ Room Analyzer = 56dB, Radio Shack SPL = 71dB

故XTZ Room Analyzer所显示，较平时常用的Radio Shack声压计低约 15dB

[s: ...

兄研究的真是透彻,我总是对这类外置USB麦克有疑异,更相信Radio Shack的结果,通过兄的反复测试,也给我电分调试启发了新的思路,受益颇多,感谢兄不辞辛苦的和大家分享^-^

[ 本帖最后由 金色慧谷 于 2009-11-26 12:42 编辑 ]

HiViUser

原帖由 金色慧谷 于 2009-11-26 12:14 发表


兄研究的真是透彻,我总是对这类外置USB麦克有疑异,更相信Radio Shack的结果,通过兄的反复测试,也给我电分调试启发了新的思路,受益颇多,感谢兄不辞辛苦的和大家分享^-^

[s:33][s:33][s:33]

请注意:

用 Radio Shack 声压计作测量声压一般是设定在 C-Weighted 及 Slow Response

而 XTZ Analyzer 的 USB麦克风的校对是用 Z-Weighted

两者的 Weighting 方法是不一样的，显示声压数值是不可直接比较呵

[s:30][s:30][s:30]

randy5996

昨天弄了一套XTZ测试，有个疑问，在进行低频分析，实时分析，和全频响应分析时，分别用几声道比较合适？我的理解，低频分析，只开低音炮；实时分析和全频响应使用7声道模式？

HiViUser

原帖由 randy5996 于 2010-1-20 10:55 发表
昨天弄了一套XTZ测试，有个疑问，在进行低频分析，实时分析，和全频响应分析时，分别用几声道比较合适？我的理解，低频分析，只开低音炮；实时分析和全频响应使用7声道模式？

[s:89][s:89][s:89]

进行低频分析 (RA - Room Analyzer)
(1) 只用开低音炮
(2) 开低音炮 + 单声道一个喇叭
(3) 开低音炮 + 7声道喇叭

实时分析 (RTA - Real Time Analyzer)
(1) 开低音炮 + 单声道一个喇叭
(2) 开低音炮 + 7声道喇叭

全频响应分析 (FR - Full Range 及 RT60 残响)
(1) 开低音炮 + 单声道一个喇叭
(2) 开低音炮 + 7声道喇叭

[s:8][s:8][s:8]

另外还可用
(1) Surround Mode --> Mono 单声道
(2) Surround Mode --> Multi 多声道
(3) Surround Mode + EQ

[s:18][s:18][s:18]

randy5996

多谢指点，回去试一下[s:6]

jopir

原帖由 HiViUser 于 2009-11-16 12:41 发表
[s:11] [s:11] [s:11]

XTZ Room Analyzer的使用手册,原厂指定在 Windows XP 上执行,不建议在 Vista 上执行.

实际测试结果,在 Windows Vista 上根本无法执行,

总是出现 "Found no valid hardware, please i ...

我刚拿到XTZ Room Analyzer几天，也为此折腾了几天，看来和你的结论是一样的。XTZ Room Analyzer真的不支持vista.也是说"Found no valid hardware".但说明书里可是说可以支持的。

HiViUser

原帖由 jopir 于 2010-1-20 14:07 发表


我刚拿到XTZ Room Analyzer几天，也为此折腾了几天，看来和你的结论是一样的。XTZ Room Analyzer真的不支持vista.也是说"Found no valid hardware".但说明书里可是说可以支持的。

[s:8][s:8][s:8]

中文版 Vista 有問題，是不能装

英文版 Vista 沒有問題，是可装

[s:8][s:8][s:8]

我特意买了 Netbook + XP Home --> XTZ Room Analyzer

[s:89][s:89][s:89]
