[影音调校工具] XTZ Room Analyzer 室內音频分析仪，量度数据及分享

ken.li

原帖由 HiViUser 于 2009-11-9 11:34 发表
[s:30][s:30][s:30]

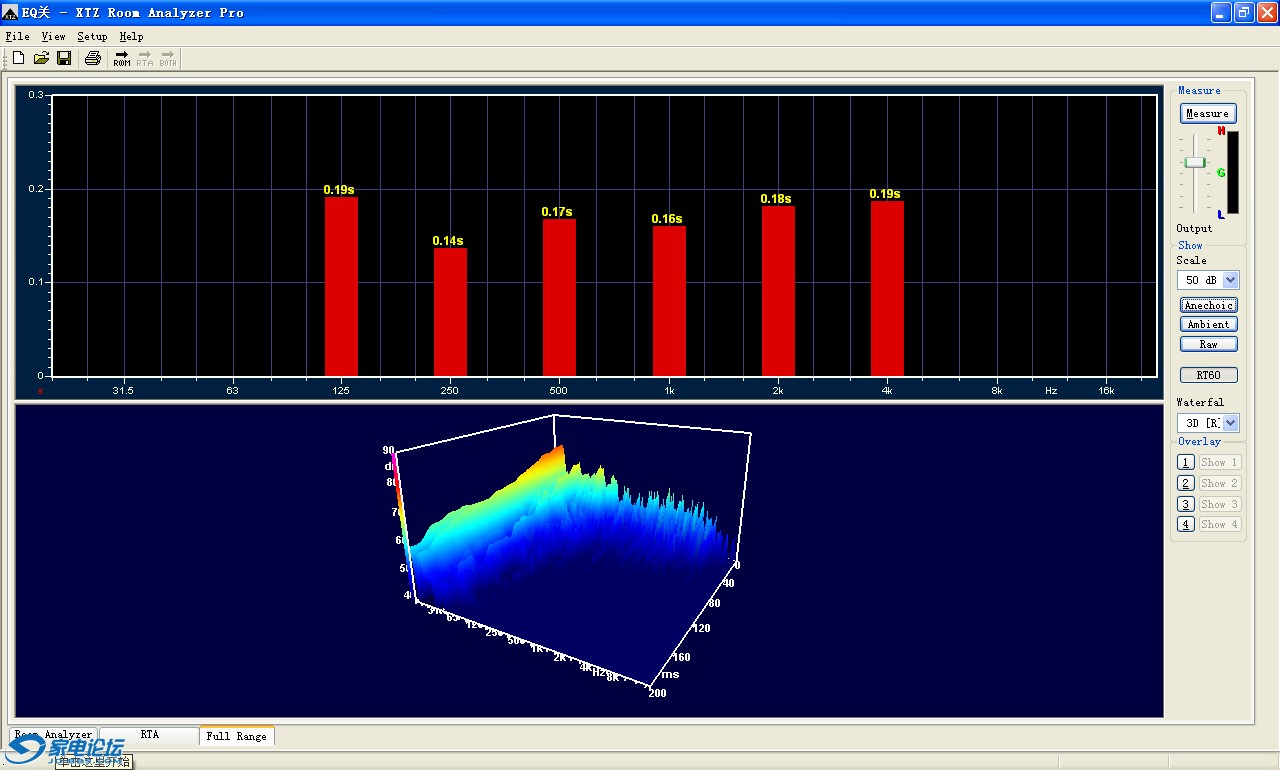

Reverberation Time - RT60 残响



RT60 在细空间的家庭影院，较理想是  ...

在一般的客厅里，混响时间通常在0.4左右，这个时间比较适合AV和HIFI兼容。

而经过声学处理的环境，会更短，如我的环境只有0.2以下，听AV是比较干净，不过听HIFI就很干了[s:8]

[ 本帖最后由 ken.li 于 2009-11-9 16:28 编辑 ]

HiViUser

交易区新帖推荐

原帖由 ken.li 于 2009-11-9 15:55 发表


HiVi兄
根据我个人的经验，其实你只需要处理48Hz的峰值，通过低频陷阱，降低到63dB就差不多了，能得到非常好的听觉效果。
如果刻意的打掉26Hz的峰并不一定好，反而会造成极低频的余量不足，听起来没这么过瘾，去到这个频段，我们很难去体会这个频段的层次了，反而多些量会更佳。

[s:30][s:30][s:30]

Ken 兄

谢谢建议

其实我也比較满意现时听室的音效，亦沒有打算作大动作的改变

不过，也会嘗试你的建议调校作比較

[s:68][s:68][s:68]

ken.li

上次调校VW80的声音已经很正了[s:17] 那两个峰未必是坏事，我觉得太平的曲线未必好听的[s:95]

HiViUser

原帖由 ken.li 于 2009-11-9 19:44 发表
上次调校VW80的声音已经很正了[s:17] 那两个峰未必是坏事，我觉得太平的曲线未必好听的[s:95]

[s:20][s:20][s:20]

用两个炮，放置位置正确，互補长短，有凹陷的地方也可以被填充，有高峰地方可被减低

:victory::victory::victory:

昨天晚上饭后，做点运动，把上下叠罗汉的2只 M&K MPS-5310 分开

把上面那只放在下面那只的右面，即变成左右并排

[s:30][s:30][s:30]

用 XTZ Room Analyzer 再度，发现可消减原来的 48Hz 低频驻波的高峰 [s:68][s:68]

使整条曲线由 2个 Room Mode (26Hz 及 48Hz) 变成只有 1个 Room Mode (27Hz)  [s:15][s:15]

整条曲线 31.5Hz 以上已甚为平顺在Ref ±5dB的范围内 [s:17][s:17]

但同时 27Hz 的声压高峰却高了[s:8][s:8]

[s:97][s:97][s:97]

以前也知用 2个 以上低音炮可以互相补偿，低频更平顺

现在终于可以有方法及用图表和曲线显示出来

相信用此方法，慢慢尝试，必定可找出最佳低音炮位置

:victory::victory::victory:

2009年11月7日量度，2只MPS5310上下叠罗汉，度3位平均


[s:30][s:30][s:30]

2009年11月10日量度，2只MPS5310左右并排放，只度1位-皇帝位


[s:30][s:30][s:30]

HiViUser

[s:30][s:30][s:30]

另外， XTZ建议一般用3位平均去量度(30%左、40%中、30%右)，

但亦可用1个位去量度(皇帝位Sweet Spot 100%中)，更准故相对难达到平顺曲线

[s:68][s:68][s:68]

以1个位去量度(皇帝位Sweet Spot 100%中)


[s:30][s:30][s:30]



[s:68][s:68][s:68]

以3位平均去量度(30%左、40%中、30%右)


[s:30][s:30][s:30]



[s:68][s:68][s:68]

HiViUser

交易区新帖推荐

[s:30][s:30][s:30]

RTA (Real Time Analyzer)即时的音频反应



[s:68][s:68][s:68]

Full Range全频(20Hz~20,000Hz)反应



[s:68][s:68][s:68]

Reverberation Time - RT60残响



[s:15][s:15][s:15]

Full Range全频(20Hz~20,000Hz)反应+ Reverberation Time - RT60残响



:victory::victory::victory:

下毒人

[s:18]

jave2000

根本看不懂。。。。。。。。。。。。

HiViUser

[s:30][s:30][s:30]

(1) Anechoic –Non reverb (300/4 ms) Displays the results without room effects
(1) 无回声的，非混响（300 / 4毫秒）  显示没有被听室效应影响的结果

(2) Ambient – Room information (300/8 ms) Displays room effects
(2) 环境-房间信息（300 / 8毫秒）  展示听室效应

(3) Raw – Unfiltered data (300 ms, Full FFT) All details without any filter
(3) 原始未经过滤的数据（300毫秒，全FFT）没有经过任何过滤器的所有详细资料


[s:68][s:68][s:68]



[s:15][s:15][s:15]

[ 本帖最后由 HiViUser 于 2009-11-11 13:35 编辑 ]

HiViUser

[s:30][s:30][s:30]

(1) Anechoic –Non reverb (300/4 ms) Displays the results without room effects


[s:68][s:68][s:68]

(2) Ambient – Room information (300/8 ms) Displays room effects


[s:15][s:15][s:15]

(3) Raw – Unfiltered data (300 ms, Full FFT) All details without any filter


[s:30][s:30][s:30]

All three Curve Together


[s:68][s:68][s:68]

金色慧谷

先学习一下,等你来北京了给我好好测试一下^-^

chenhua_911

HiViUser大侠，能不能先来个简化版，就算是入门级吧，一下子太专业实在让人摸不着头脑。

ken.li

原帖由 chenhua_911 于 2009-11-11 18:20 发表
HiViUser大侠，能不能先来个简化版，就算是入门级吧，一下子太专业实在让人摸不着头脑。

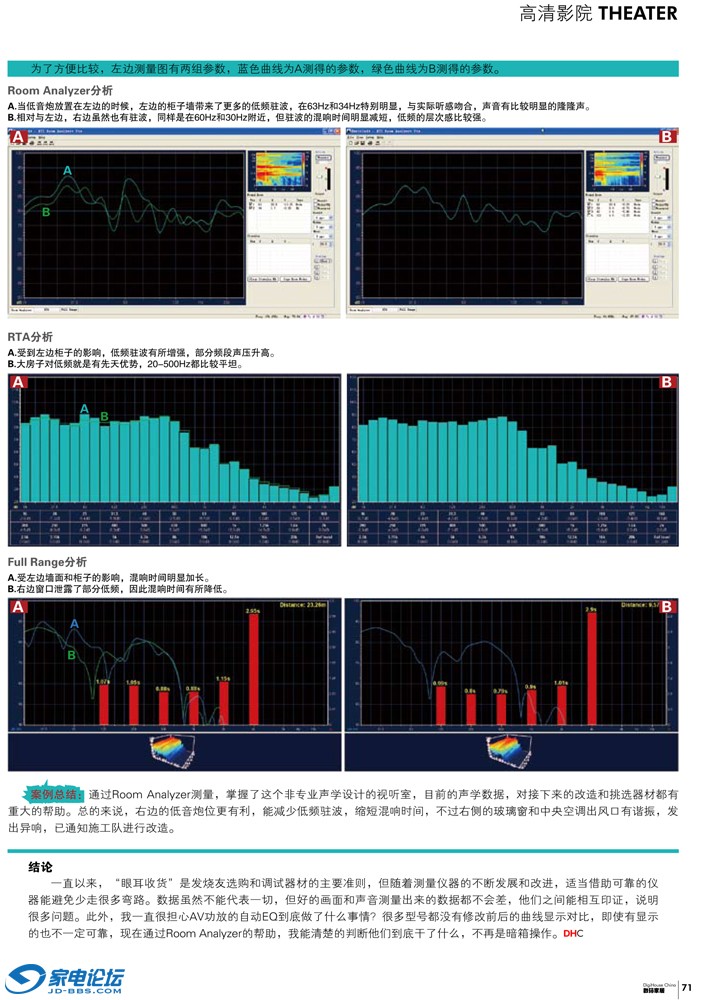

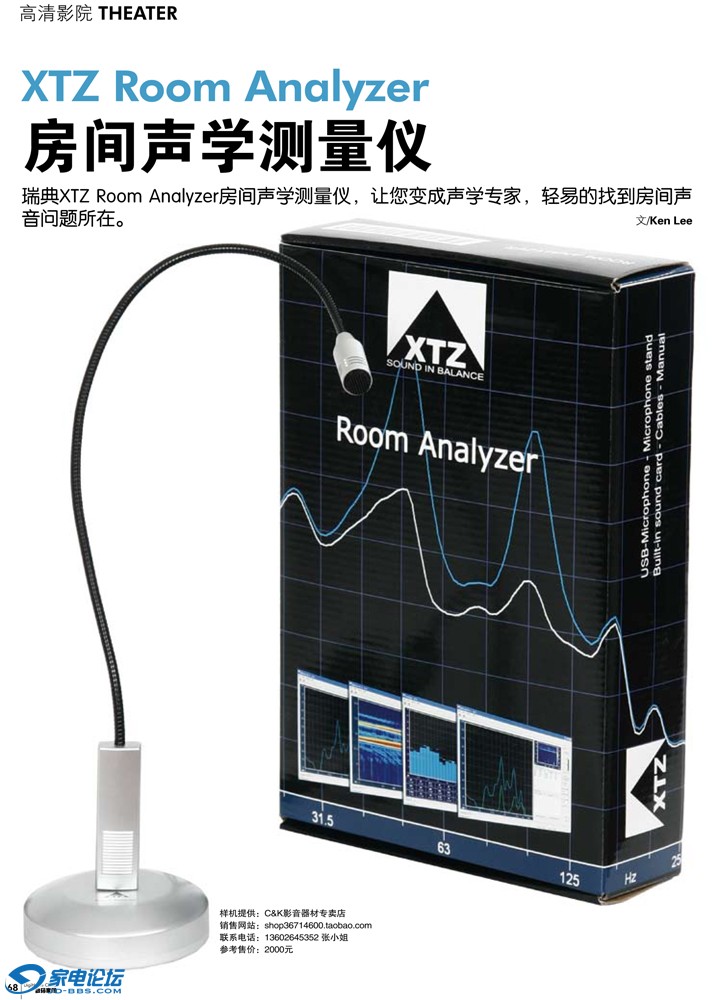

我来提供一个入门教材。

[ 本帖最后由 ken.li 于 2009-11-12 00:39 编辑 ]

ken.li

原帖由 HiViUser 于 2009-11-11 12:21 发表


[s:20][s:20][s:20]

用两个炮，放置位置正确，互補长短，有凹陷的地方也可以被填充，有高峰地方可被减低

:victory::victory::victory:

昨天晚上饭后，做点运动，把上下叠罗汉的2只 M&K MPS-5310 分开
...

有了这套软件，何止征服2p，4p or xp都没问题[s:14]

attester

请问和PAA3相比有什么区别，哪个效果更好
