实战!菜鸟的倒相箱制作————不定时更新

柯武 · 发表于 2009-2-11 18:47

我也特崇拜会做音箱的人，期待楼主上成品的PP和听感[s:21]

无花 · 发表于 2009-2-11 19:22

楼主已经不算菜鸟了

穷烧 · 发表于 2009-2-11 22:15

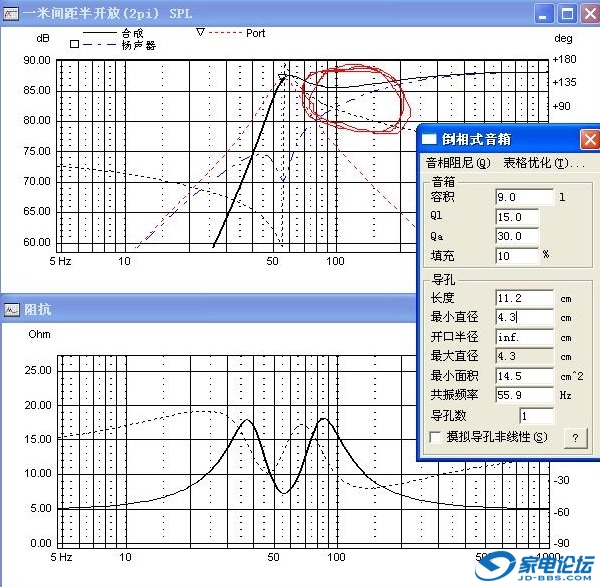

将LSPCAD测试所得单元负重后其自由场最大阻抗与未负重前自由场最大阻抗数据代入SpkrWork软件计算得到单元参数。由上述数据可看出此单元适合制作倒相箱且原厂设计即为倒相箱。菜鸟初学乍练还是上倒相箱比较好。将此参数导入LSPCAD模拟箱体设计。如下图：图A7L、图B9L。图B虽然保证了低频下潜，但已显示出100HZ处下跌较大，在实际应用中意义不大（实际低音发软，没力度）。图A100HZ处下跌较小，考虑到实际装箱后还可以调整倒相管长度及添加阻尼物于是决定采用图A的模拟数据

adaxi · 发表于 2009-2-11 22:57

工具很多,作风很严谨嘛,看到开头就感觉楼主不错,如果再DIY个15寸的就更爽了,楼主加油[s:97]

wzh5028 · 发表于 2009-2-12 23:36

[s:20] [s:20] [s:20]

穷烧 · 发表于 2009-2-13 14:54

交易区新帖推荐

实际制作时考虑到单元、分频器及吸音材料所占箱体净容积所以箱体加大10%。箱体制作时采用防驻波比例1：1.6：2.1，已求得较好的效果。说了这么多到底这对5寸中低音单元是何方神圣呢？？？就……是……它……拥有健美身材、强壮肌肉的小……喇……叭（图1）。这时需要考虑高音的选配。既然是梦想搞出点世霸味那么自然要参考世霸所用高音单元，早期世霸选用DY单元较多如：D260、D28、D330。随着DY单元停止外售世霸更多采用SCAN高音及VIFA、SEAS。本次由于梦想搞出点世霸味道，个人又比较喜欢SCAN于是选择SCAN高音。考虑成本问题本次采用9300（图2）与5寸中低音单元搭配已求达到平衡。

[ 本帖最后由穷烧于 2009-2-13 15:04 编辑 ]
