自制木质号角中音、号角高音前级电子分频音响系统介绍

海岛006

   本人经历两年多时间的思考、研究、设计、制作、安装、调试、试听与调整，终于制作成功一套比较满意的音响系统，现向广大烧友介绍。也希望得到高人的指点，以有所改进。

      一、制作思考
    市场上音响的种类繁多，价格差异很大，要找到一套合适的音响并非易事。当然，价高质优，但你花好几万买回来的一套音响，并不一定会令你满意，说不准过上半年又想升级了。

    成品音箱都有自己的个性，有些明亮点，有些柔和点，有些中音不足，有些人生甜美但乐声不动听。因为，存在高中低音喇叭灵敏度差异、分频点选取、分频器的影响等问题，制作一只完美的音箱实在太难了！

    要想得到好的音响效果，只能通过不同的功放搭配来实现。利用音响与功放不同的个性，取长补短，尽量达到平衡。但有限的搭配，并不能解决所有的问题。

    一套好的音响搭配，并不一定适合所有的家庭环境。也就是说，在商场或别人家里好听的音响，买到自己家里，并不一定得到好的效果。因为听音环境是重要的一环节。

一套好的音响搭配，也不能同时满足听人声和听交响乐的要求。

本人曾买过几对音箱，各有特点，都不能令我满意。经常想到升级换代，但花多少米，才能购进满意的机器？难呀，发烧的痛苦所在呀！

   因此，希望自制一套音响系统，能够解决上述问题。

  基本要求：1、大动态；2、各喇叭响度可单独调节；3、分频点可灵活调节；4、花费不大。


   二、制作成果

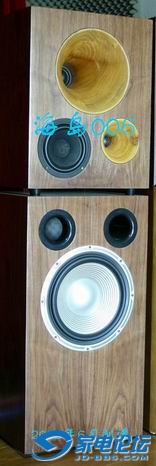

    经多方研究，确定制作方案：音箱采用号角高音+号角中音+6寸中低音+12寸低音；分频采用前级电子分频；功放采用多只成品功放。







[ 本帖最后由 海岛006 于 2008-10-29 21:58 编辑 ]

海岛006

交易区新帖推荐



[ 本帖最后由 海岛006 于 2008-10-29 21:59 编辑 ]

柯武

PL[s:20] [s:20] [s:20]

ocean.zhang@eas

支持DIY

海岛006

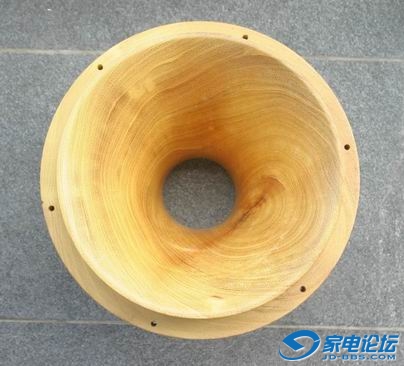

三、木质号角制作

    号角可以提高喇叭的声音指向性，极大提高正方向声音的响度，可以使单只中、高音喇叭产生大的动态效果。中小音量时，喇叭工作在线性状态，可减小失真。

        号角的制作，采用本地优质木料，聘请民间工艺木匠精心制作。由于号角内弧线制作难度大，可谓千辛万苦才制作成功。



[ 本帖最后由 海岛006 于 2008-10-29 22:00 编辑 ]

海岛006

交易区新帖推荐






abob

原帖由 海岛006 于 2008-10-5 12:20 发表
1402184           1402187


1402185     1402186

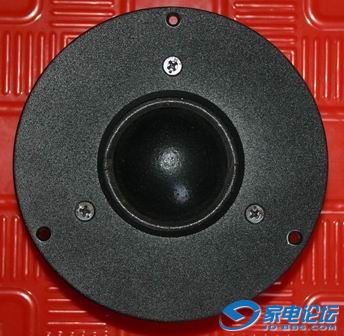

采用普通球顶加号角的办法，问题多多的，

不过箱子看上去不错，

[s:15]

燃烧的吉他

羡慕啊！！[s:17] [s:17] 有水平！

海岛006

谢谢支持！

海岛006

四、连接

    连接线材：使用普通秋叶原线材

    准备4台合并功放，一台功放接一只喇叭；

    设备连接：音源→前级放大器→电子分频器→4台功放→喇叭


五、试听效果

    听音室宽4米，长10米，高2.9米，音箱间距3.2米，离后墙1米，听音位置距离音箱4.2米。

    乐器的中高音及高音分辨率极高，细节清晰可闻；12寸低音的声音饱满自如，非常大气；听大动态的交响乐令人忘怀。

    赵鹏的“再低音一次”中的人声深沉有磁性，乐器声清脆迷人。

    加大音量至爆棚时，整套音响应对自如，完全不用担心烧坏功放或喇叭。

    与原先的几个成品音箱系统比较，效果已经远远超出。

[ 本帖最后由 海岛006 于 2008-10-29 22:03 编辑 ]

海岛006

六、功率分析

    该音响系统当开大音量至很大时，4台功放的功率指示灯最大达到约20瓦，4台简单加起来是80瓦。如果用一台功放来带4只喇叭，这台功放的输出功率是多大？是不是80瓦？

    音频信号包含有20Hz～20kHz的信号叠加，要不失真地重放这些信号，最基本的要求是功放的最大输出电压峰值要大于信号的峰值。

    一只5欧姆的喇叭，功率20瓦工作时，电压的峰值是14.1伏，把高音、中音、中低音、低音4只喇叭的电压峰值加起来就是56.6伏。如果用一台功放带4只喇叭，使每只喇叭得到20瓦的发声功率，则这台功放的输出电压峰值至少要达到56.6伏。此时，这台功放的输出功率为：320瓦。

    如果4只喇叭工作在30瓦时，就相当于单台功放480瓦的输出功率。

    由此可见，4台小功率的功放，在前级电子分频系统中，可以发挥出单台系统几百瓦功放的作用。

    本人使用4台额定功率为80瓦的功放，切换到甲类状态为20瓦。在大音量、大动态下，每只功放工作在中小功率状态，线性度极佳，因此，可以得到好的音响效果。特别是功放切换到甲类时，声音更加迷人。

[ 本帖最后由 海岛006 于 2008-10-29 22:06 编辑 ]

柯武

推高音的功放和推低音的功放功率一样吗？

两人烧

好东西,估计也出好声[s:20]

扭屎蛆

如果有详细的制作图解更爽

海岛006

作为HIFI接线的3～4分频的12寸低音时，80瓦的功率足够了。刚刚专门试听了一下，开很大音量时，高音40瓦，中音25瓦，中低音40瓦，低音40瓦。
但在我的家庭影院系统中，这两只12寸低音经切换用作7.1声道的低音炮，80瓦就不够了，后来换了一台100多瓦的功放。刚才用YAMAHA HIFI7.1声道播放“天下第一鼓”时，鼓声震撼，12寸低音的功率超过100瓦。
以上说谈功率都是指一个声道的。
