kaosun · 发表于 2010-9-8 14:49

更换耳放BA3570周围所有电解电容，清理音量电位器，加油。

kaosun · 发表于 2010-9-8 22:56

原帖由 gaogaoli123 于 2010-9-8 22:44 发表
顾老师能否给个TL1451的+-5V的电路图纸呢？我想做个正负5伏的电路，好像找不到成品的设计图纸呢？

你就是懒。这么泛滥的东西。

老黑子 · 发表于 2010-9-9 03:20

之前俺的“高档”数字存储示波器不是居然看不到RF鱼网图嘛，郁闷坏了，打听了下能完成那个工作的微型数字机都不便宜，模拟机又都很大台，郁闷得我啊..........

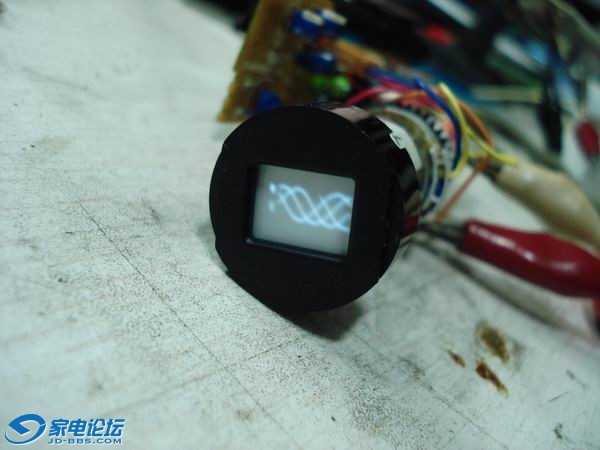

今天晚上有空，看见地上有个古董摄象机的取景器，恩？用它改装个示波器玩玩？？

稍微弄了弄，居然也看到网图了，卖羔的啊！！

kaosun · 发表于 2010-9-9 20:55

我靠！这样也可以啊？天才啊！

jiangbinv6 · 发表于 2010-9-9 21:40

你好，顾师傅，我有一台d303，test模式下，调解RV402发现 3.5v触点最大只能调到2.56v 最小到1.4v左右，其他正常，不能读碟，光头及机械也试过了，正常，请问什么地方死了，谢谢

kaosun · 发表于 2010-9-9 22:07

交易区新帖推荐

1:电池TEST模式：
RV402部分是3V干电池送过来的电压进行升压用的。
电池3V先是送到Q409开关，然后送RV402那里的升压电路。
Q409是否接通受Q410控制，而Q410又受EP-2EX开关控制。
也就是说，如果这个开关被接通的话，那头就不正常，就是电池仓
里面的电池选择挡板，你去看一下。

2：变压器TEST模式
3.5V是由Q406稳压得到的，上述DC-DC部分并不工作

请仔细考虑。

jiangbinv6 · 发表于 2010-9-9 22:10

谢谢，顾师傅，试试

我爱APE · 发表于 2010-9-10 00:19

顾师傅，我的D777放在包里带出街回来就坏了，具体症状表现为：接上电源或者电池，（在插电源的过程中）开机的指示灯会闪一下，然后再按播放键就没动静了。有时候插上电源的时候，指示灯常亮，任何按键都无效。若是接上线控，线控的LED屏上全部的指示名称都在不停的变换，大概3秒钟转换一次，这大概是什么问题，该如何查看？？？若是找您维修，该怎么做？？？？谢谢。。。

鲍鱼的鱼 · 发表于 2010-9-10 00:57

帮大哥顶顶[s:30] [s:30]

myrq · 发表于 2010-9-10 01:32

机器知道自己命不久矣，自动切换成TEST模式[s:14]

kaosun · 发表于 2010-9-10 20:35

这个问题基本可以确定是中央处理器部分的问题。
检修无外乎检查CPU电源复位，HOLD开关及CPU晶体

戒烟 · 发表于 2010-9-11 01:24

原帖由 gaogaoli123 于 2010-9-10 23:24 发表老顾啊，松下的XP-6是不是也是正负的外电啊?多少的电压啊？接头是和XP-7一样的吗？

内正外负3伏的。和p7不一样

戒烟 · 发表于 2010-9-11 01:25

原帖由老黑子于 2010-9-9 03:20 发表之前俺的“高档”数字存储示波器不是居然看不到RF鱼网图嘛，郁闷坏了，打听了下能完成那个工作的微型数字机都不便宜，模拟机又都很大台，郁闷得我啊..........今天晚上有空，看见地上有个古董摄象机的取景器，恩 ...

哇靠！人才啊

kaosun · 发表于 2010-9-11 20:42

XP6的电源插座我忘了啥样的。跟XP7的肯定不一样。

kaosun · 发表于 2010-9-11 20:51

型号是DLAB某某。GOOGLE上查不到。
