2011-5-3补充 感谢zhucy NTFS qinqinqin指点我改怪兽3600为220V谢谢!

NTFS

回3210：

（听说 300型号都是台湾做的  不知道这些用的是不是怪兽的线材）

如果您说的是电源线，这些电源线大多是从大型滤波器上剪下来的，应该是原装的。

使用这类电源线要注意一点：这类电源线的原装插头内装有防雷的压敏电阻，如果原来曾经遭过雷击，这些压敏电阻很可能已经对地短路，使用前最好用万用表测量一下。

NTFS

交易区新帖推荐

改造过程中还有一点要注意：

美标中插头、插座上火线与零线的定义与我国的标准是不同的，如果按照国标安装的三孔万用插座（面向插座左零、右火、上地）插入美标插头，会因为美标插头须旋转180度才能插入而造成火线与零线调换。

如果该美标电器对电源极性有要求，会造成性能下降或安全性下降的情况。

如果是音响，有可能会出现地电位出现浮电，影响音质。

zjgd

有人说电源净化器只适合用在音源部分,如果用在功放会有负效果,到底是不是这么回事呢

NTFS

其他的滤波器我没用过，也没解剖过，是否有影响我不敢说。

但从我解剖的怪兽滤波器看，其“后级功率放大器电源插座“的滤波电路只是并联电容，并没有设置滤波线圈，应该说影响不会很大。

我自己曾经做过对比实验，后级接不接怪兽滤波器，没听出什么明显的区别，也许是我的耳朵还不够敏锐。

但前级、CD、卡座接不接怪兽滤波器，可以听出比较明显的区别。

zjgd

可以帮我列出改一台5100所需的电子元件的数量、型号规格吗

3210

交易区新帖推荐

在网上看到最多的是  插头的相位问题
好象都没人提到尾座的相位       尾座如果从器材背后看的话   上是地线   零火线应该怎么接呢?谢谢

还有些机器只有2插的  相位就更难识别了

3210

原帖由 zjgd 于 2007-5-11 02:32 发表
可以帮我列出改一台5100所需的电子元件的数量、型号规格吗

http://bbs.hifidiy.net/viewthread.php?tid=59985&extra=&highlight=%B9%D6%CA%DE&page=1

可以参考一下  但不全

3210

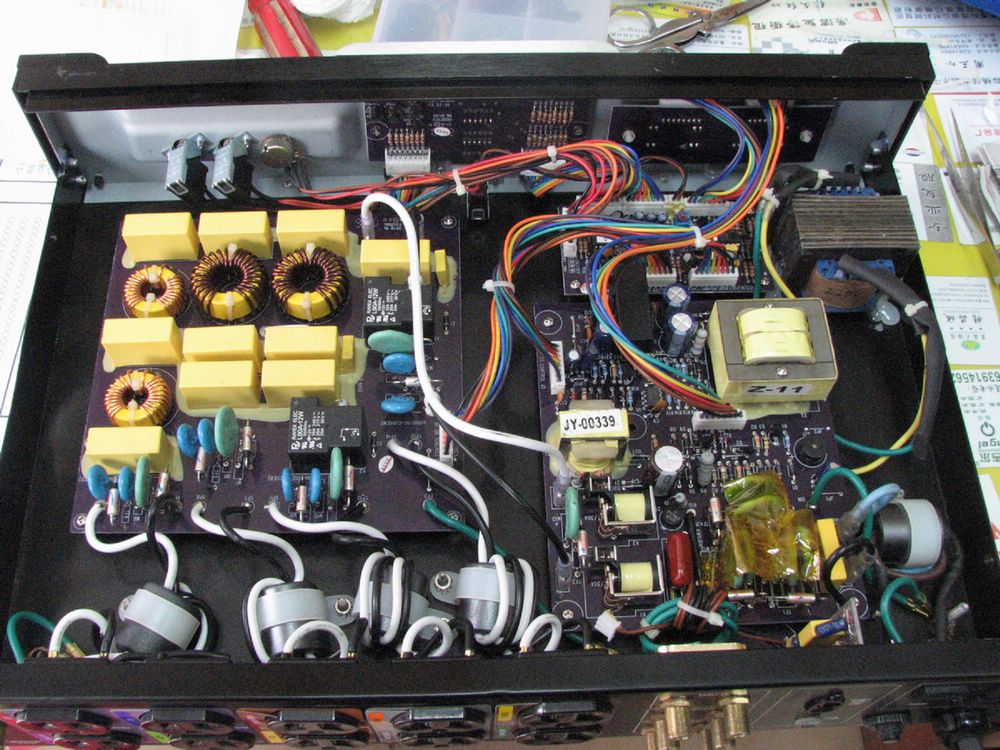

发张我改过的样子

NTFS

[今天全部接好  用热溶胶 固定220-110的变压器   变压器的金属片贴着机壳  应该没关系吧?]

会带来一定的地噪音，最好隔离。如果插座上的电器不接地线就问题不大。



[显示屏依然是80V]

问题不大



[通电支支响不知道是哪部分的声音   有没办法处理?]

如果是空载时响就正常，接上负载后会变小声。


[相位灯一直没亮     是不是一定要接地线 ... ]

对，不接地线就不亮。

NTFS

听着好象是电感那部分  (声音好象不稳定   仔细听某个位置  听久好象又转移了  可能耳朵灵敏度不高吧)

对，是那几个差模电感响，另外几个共模电感是不响的。


相位灯一直没亮过 L N线调换好几次了   电源线插头按国内     进入滤波器是棕色火线接在控制板上的L端   这样的滤波插座输出  地线下   左零右火   不适合国内的3插     如果想调换LN线  应该直接在输入端调换  还是要在  控制电路输出与滤波电路之间的  调换呢

应该在输入端调换

zjgd

正在收集材料准备为我的5100改造一下,到时希望各位能指点一二

NTFS

用热容胶或  玻璃胶  或蜡烛  可否固定电感  减少躁声呢?

我试过，没有用。


磁环应该不会出现躁声吧?

如果是差模绕制，同样会有噪音。


我在电源输入端  绕在磁环上的线只绕了一圈(原来是2圈的)        这个影响滤波效果不?

不影响滤波效果，但滤波器对电网的干扰会变大。



差模电感与共模电感的区别：

其实一看电路板焊接面就知道了，共模电感是同向的，差模电感是异向的。

3210

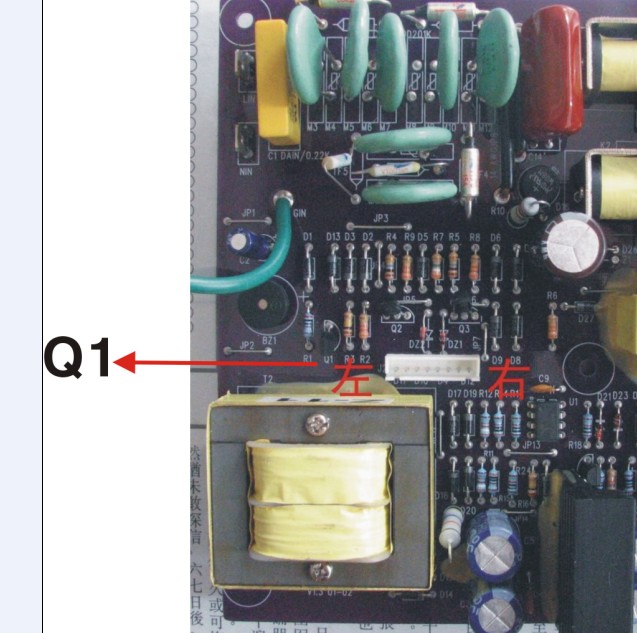

以为会有什么惊喜     谁知道突然冒起了  烟圈   赶紧拔下插头   一只名为  Q1
2N
4401
E30
的3极管被击穿了     [s:16] [s:16] [s:16]
已经用2222A管子代替

[ 本帖最后由 3210 于 2007-5-17 08:31 编辑 ]

3210

ding xia

NTFS

汗，弄烧管子了....

110V当然也有火零线之分，如果指示灯的取样端接到零线，指示灯就不亮了。
