2011-5-3补充 感谢zhucy NTFS qinqinqin指点我改怪兽3600为220V谢谢!

3210

[s:33] [s:6]


最新修改方法如下:
R1由22K改为47K(2W)
JP11改为22K(2W)
R8改为68K  2w
R3由100K改为200K   2W
R2 33k换68k
R17和R24由10K改为5.1K    2W
R13由47K改为200K(2W)
压敏电阻全部换为耐压400V以上
C14由155k  400me      换成0.68U400V
变压器换为220V转双12V 20W

,微调电压调整电位器,显示电压乘以2就得到实际电压


2016--安规电容换成了 0.1  这下安静了  空载也不会有电流显示了
2018-加了尾座 开关

[ 本帖最后由 3210 于 2011-5-3 16:05 编辑 ]

3210

交易区新帖推荐

继续88888

[ 本帖最后由 3210 于 2007-4-28 15:01 编辑 ]

可可酒鬼

接一变压器不干脆得多?

3210

88888888888888

[ 本帖最后由 3210 于 2011-5-3 16:05 编辑 ]

3210

再顶  求帮助

3210

交易区新帖推荐

88888

[ 本帖最后由 3210 于 2007-4-28 15:01 编辑 ]

3210

[s:30]

123.

难道LZ买时商家未替你改好？象这种怪兽滤波器在路桥的旧货市场多的是，一般在有人买时商家都会替你改好的。

3210

顶下 [s:11]

NTFS

这款我改过，大致还记得，等我一点点地回忆告诉你。

NTFS

这个过流保护开关不用换，虽然标注是125V，但其塑料外壳及触点完全可以工作在220V下，耐压足够了。

[ 本帖最后由 NTFS 于 2007-5-7 01:06 编辑 ]

NTFS

请按顺序操作：

1、4个红圈内的压敏电阻全部换成250V以上的（我手头只有390V的），“圆的银色的”管状温度保险丝不用换，包回原状（因为一旦压敏电阻烧毁或温度过高可以触发和它包在一起的“圆的银色的”管状温度保险丝）。主滤波板上也有压敏电阻和管状温度保险丝，改造方法相同
    更正一点：“201K代表耐压是201V”是错的，应该是200V，误差级别为K级。

2、黄圈内的电容换成耐压250V以上，0.068微法的无极电容（不要用无极电解电容）。

3、白圈内有一个电阻要拆掉，具体是哪个不记得了，是超压警告蜂鸣器的供电电阻（其实不拆也没啥问题，反正接到220V后响一阵就不响了，因为已经烧毁了）

4、白圈内还有一个电阻是管面板LED指示灯限流电阻（具体是哪个不记得了，请自己跟一下线路），将其换成0.5W47K的电阻。

5、绿圈内的变压器改造方法有2种，一种是在其初级端增加一个220V-110V的变压器（这种方法最简单，控制电路其余部分不用修改，但成本较高），另一种是将其换成220-双12V变压器（我采用后一种办法），这个方法还要将紫圈内的短接线串联一个22K的电阻。

[ 本帖最后由 NTFS 于 2007-5-7 00:02 编辑 ]

NTFS

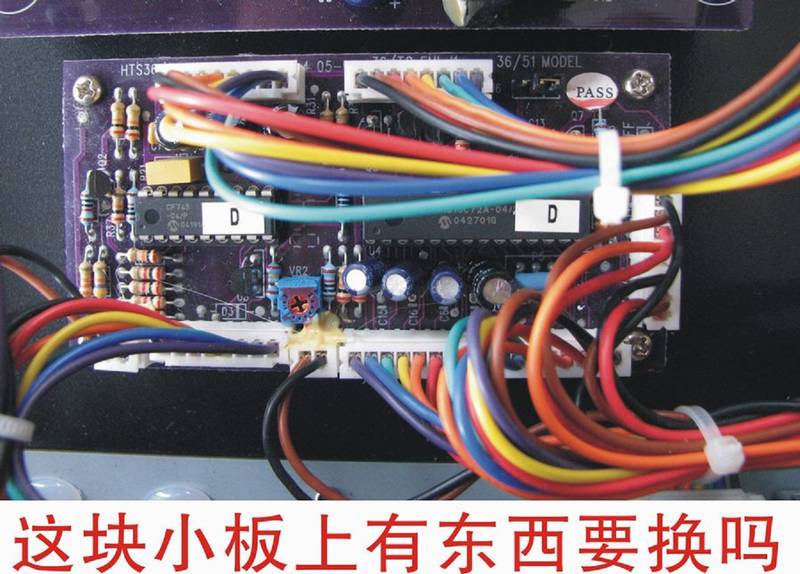

这款机器的这2块电路板不用改。

NTFS

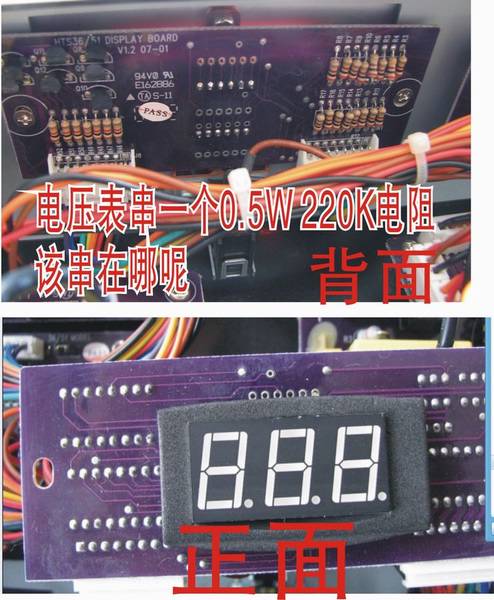

这款机器的这2块电路板不用改。

NTFS

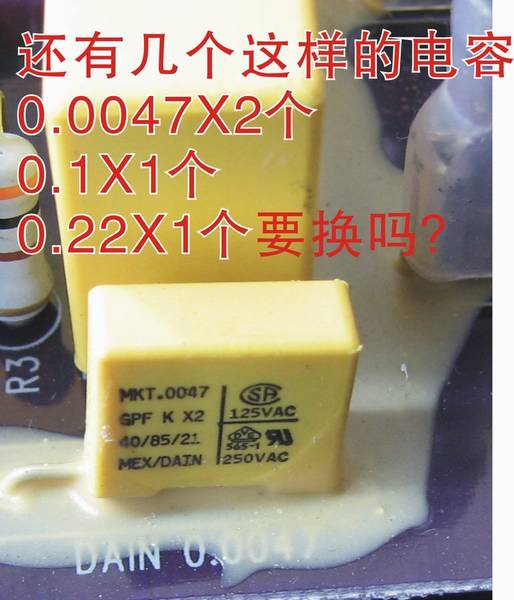

所有的这些黄色块状电容都不用换。
