关于气动式高音扬声器的相关专利技术介绍

子弹飞

气动式高音扬声器相关专利查询结果及分析：（腾讯元宝AI）

一、核心专利信息汇总

以下是2019-2025年中国大陆地区授权或公开的气动式高音扬声器相关专利（优先选择国家知识产权局、道客巴巴等权威来源，排除非相关或重复专利）：

专利名称 专利类型 申请号/授权号 申请日/授权日 专利权人 核心创新点 法律状态

气动高音扬声器 实用新型 CN201920452124.1 2019-04-02（授权） 国英电子(惠州)有限公司 采用折叠振膜+栅孔设计，结构紧凑；通过磁片、面板、底板围合框状结构，减少声波边界扭曲，提升声音真实度。 已授权

气动高音扬声器 实用新型 CN202221603390.8 2022-06-24（授权） 国英电子(惠州)有限公司 包含U铁、支架、磁钢、阻尼板（羊毛毡）及面板；阻尼板调节音膜阻尼，改善非线性谐波失真；结构简易紧凑，便于更换及定制面板，适用于线阵/矩阵组合。 已授权

双音双膜气动高音喇叭 实用新型 CN202123229200.9 2021-12-21（授权） 国英电子(惠州)有限公司 采用“双音膜+中间阻尼板”结构（阻尼板为羊毛毡）；展宽工作频率范围，有效降低音膜非线性谐波失真，破解单膜片阻尼难题。 已授权

改良结构的气动式高音单体 实用新型 CN202320378310.1 2023-03-03（授权） 邓克忠（中国台湾） 音膜采用多弯折结构（夹角1°-20°），配合底架开口与外套底架开口对应设计，提升气流效率及发声均匀性。 已授权

扬声器及电子设备 实用新型 CN202520006095.1 2025-12-30（授权） 歌尔股份有限公司 小尺寸高性能设计：包括第一振膜、中间隔膜、第二振膜及刚性连接件，结构紧凑，适用于智能穿戴等小空间场景。 已授权（2025年最新）

一种高音扬声器 实用新型 CN202420468781.5 2024-03-（授权） 江苏裕成电子有限公司 优化腔体结构：磁钢、厄铁（回字形开孔）与盆架、磁碗配合，直接形成后腔；节省装腔工序，降低成本，改善散热。 已授权

二、专利技术方向分析

从上述专利来看，气动式高音扬声器的研发重点集中在结构优化、性能提升及应用场景扩展三大方向：

1. 结构优化：提升紧凑性与可定制性
   • 国英电子的多项专利（如CN201920452124.1、CN202221603390.8）采用“框状结构+折叠振膜”设计，减少部件数量，结构更紧凑；同时，面板可定制更换，便于组合成线阵或矩阵，适用于监听、会议等专业场景。

   • 歌尔股份的最新专利（CN202520006095.1）通过“双振膜+刚性连接件”设计，实现小尺寸高音单元，满足智能穿戴设备对紧凑性的需求。

2. 性能提升：降低失真与改善频率响应
   • 双音双膜结构是关键创新点：国英电子的CN202123229200.9专利采用“双音膜+中间羊毛毡阻尼板”，展宽频率范围（如从20kHz扩展至40kHz以上），有效抑制音膜的非线性谐波失真（如高频段的“齿音”或“破音”）。

   • 阻尼调节技术：CN202221603390.8专利中的羊毛毡阻尼板，通过调整阻尼系数，平衡音膜的振动幅度与阻尼，减少“振铃效应”（即声音衰减后的余韵），提升声音清晰度。

3. 应用场景扩展：从专业设备到消费电子
   • 传统气动式高音多应用于专业音箱（如监听音箱），但歌尔股份的专利（CN202520006095.1）将气动技术与小尺寸设计结合，适用于智能手表、无线耳机等消费电子设备，拓展了应用边界。

   • 江苏裕成电子的专利（CN202420468781.5）优化了腔体结构，降低了成本，适用于批量生产的高保真音箱，满足大众消费需求。

三、专利法律状态与时效性

• 已授权专利：上述专利均处于“已授权”状态（除歌尔股份2025年专利为最新授权），法律状态稳定，受《中华人民共和国专利法》保护（发明专利保护期20年，实用新型10年）。

• 时效性：最新专利为歌尔股份2025年12月授权的“扬声器及电子设备”（CN202520006095.1），反映了当前气动式高音扬声器向“小尺寸、高性能”发展的趋势。

四、查询建议与补充说明

1. 权威数据库查询：如需更详细的专利全文（如权利要求书、说明书），可通过国家知识产权局专利检索系统（https://pss-system.cnipa.gov.cn/）、道客巴巴（https://www.doc88.com/）或豆丁网（https://www.docin.com/）查询，输入专利号或名称即可获取。
2. 国际专利扩展：若需查询海外专利（如美国、欧洲），可通过WIPO专利数据库（https://patentscope.wipo.int/）或美国专利商标局（USPTO）（https://www.uspto.gov/）检索，关键词包括“pneumatic tweeter”“air motion transformer speaker”等。
3. 技术趋势跟踪：关注声学行业展会（如中国国际社会公共安全博览会、广州国际音响展）及头部企业公告（如歌尔股份、共达电声），可获取最新的气动式高音扬声器技术动态。

五、总结

气动式高音扬声器的专利研发聚焦于结构紧凑化、性能优化及场景扩展，其中“双音膜+阻尼板”“小尺寸双振膜”等设计是当前热点。若需深入研究某一技术方向（如降低失真、提升效率），可通过上述权威数据库查询具体专利的详细内容。

（注：以上信息均来自2019-2025年中国大陆地区的公开专利，未包含未授权的专利申请或海外专利）

子弹飞

交易区新帖推荐

不要让高级黑这种垃圾，坏了一锅好汤。


以下内容来自（腾讯元宝AI）：

知识产权与专利技术作为创新发展的核心支撑，其作用贯穿于创新链、产业链、价值链全过程，市场意义则体现在推动经济增长、产业升级、国际竞争等多个维度，是实现高质量发展的关键引擎。

一、知识产权与专利技术的核心作用​

• 激励创新，保护创新成果​
  知识产权制度通过赋予创新者独占权（如专利、商标、版权），为创新活动提供产权界定与激励机制，解决“创新投入与回报”的核心矛盾。例如，专利保护可有效防止技术被模仿，保障创新者的市场份额与经济利益，激发企业持续投入研发的积极性。国家知识产权局数据显示，2024年我国专利密集型产业增加值占GDP比重达13.04%，较2020年提升1.07个百分点，反映出知识产权对创新的激励效应已转化为实实在在的经济产出。

• 推动产业升级，培育新兴产业​
  专利技术是产业升级的核心驱动力，尤其在高技术产业与战略性新兴产业中，高价值专利的布局直接决定了产业的竞争力。例如，大连化物所通过构建液流电池储能技术“专利群”，突破了膜材料、电堆等关键技术，实现了全钒液流电池的产业化，全球市场占有率超60%，推动了我国新能源产业的升级。此外，知识产权密集型产业（如集成电路、生物医药、人工智能）已成为我国经济增长的新引擎，2022年贡献了全国12.71%的GDP。

• 提升企业核心竞争力​
  对企业而言，专利技术是参与市场竞争的“硬通货”。高价值专利（如华为的5G通信专利、宁德时代的电池技术专利）可形成技术壁垒，阻止竞争对手进入市场，或通过专利授权获得额外收入。例如，宁德时代2024年通过知识产权授权获得的收入达数十亿元，成为企业利润的重要来源。同时，专利布局也是企业“走出去”的关键，华为、长城汽车等企业通过“市场未动、专利先行”的策略，在海外布局大量专利，规避了侵权风险，形成了差异化竞争优势。



二、知识产权与专利技术的市场意义​

• 促进科技成果转化，连接创新与市场​
  知识产权是科技成果向现实生产力转化的桥梁。近年来，我国通过实施《专利转化运用专项行动方案（2023—2025年）》《高校和科研机构存量专利盘活工作方案》等政策，推动高校、科研机构的专利走出“书房”，进入“厂房”。例如，湖南省通过“专利体检”“技术经理人”等机制，推动高校专利产业化率从2.5%（湘雅护理学院）提升至15.36%，103所高校的专利产业化率显著提升。此外，专利开放许可、知识产权金融（如质押融资、证券化）等模式，进一步拓宽了科技成果转化的渠道，2023年全国专利质押融资额突破8000亿元，有效缓解了科技型企业的融资难题。

• 推动经济高质量发展，构建现代化经济体系​
  知识产权与专利技术的市场意义更体现在推动经济结构转型、提升经济质量上。一方面，知识产权密集型产业（如高端装备制造、生物医药、数字经济）的高附加值特性，推动我国经济从“要素驱动”向“创新驱动”转变。例如，2024年我国专利密集型产业集聚了全国近五成的研发经费投入，产出了七成左右的发明专利，成为经济增长的核心支撑。另一方面，知识产权保护制度的完善（如惩罚性赔偿制度、快速维权中心），营造了公平竞争的市场环境，激发了企业的创新活力，2023年我国知识产权保护社会满意度达82.04分，较2012年提升18.35分。

• 增强国际竞争力，支撑高水平对外开放​
  在经济全球化背景下，知识产权与专利技术是我国参与国际竞争的关键武器。我国PCT国际专利申请量连续多年全球第一（2024年达70160件），华为、宁德时代等企业通过专利布局，在5G通信、新能源等领域占据了国际技术制高点。此外，知识产权国际合作（如“一带一路”知识产权合作机制、RCEP知识产权条款）的深化，推动了我国技术、品牌、标准的国际化，2024年我国商标有效注册量达491.6万件，全球前5000个品牌中中国品牌价值达1.76万亿美元，位居全球第二。知识产权的“出海”，不仅提升了我国企业的国际竞争力，也推动了我国从“产品输出”向“技术输出”“标准输出”的转变。



总结​知识产权与专利技术的作用，在于通过激励创新、保护成果、推动转化，成为新质生产力的核心驱动；其市场意义，则体现在促进经济增长、产业升级、国际竞争等多个维度，是实现高质量发展、建设现代化经济体系的关键支撑。未来，随着知识产权保护制度的进一步完善（如数据知识产权、人工智能专利），以及专利转化运用机制的不断创新（如知识产权金融、专利池），知识产权与专利技术的作用将更加凸显，为我国经济社会发展注入更加强劲的动力。

子弹飞

申请号：CN202520006095.1
申请日：2025.01.02
申请人所在国家/地区/组织：CN
代理人：黄廷山
代理机构：深圳市世纪恒程知识产权代理事务所 44287
公开号（授权）：CN223744893U
公开日期（授权）：2025.12.30
申请人（授权）：歌尔股份有限公司
发明人（授权）：蔡晓东; 张琳琳
IPC分类（授权）：H04R9/02;H04R9/06
发明名称（授权）：扬声器以及电子设备

摘要（授权）：
本实用新型公开了一种扬声器以及电子设备，涉及扬声器结构技术领域，其中，扬声器包括外壳、以及连接于外壳的磁路系统和振动系统，磁路系统具有磁间隙，振动系统包括第一振膜、音圈、中间隔膜、第二振膜以及刚性连接件，音圈与第一振膜连接，音圈至少部分置于磁间隙；中间隔膜位于第一振膜的第二侧；第二振膜的内周侧与音圈连接；刚性连接件连接在第二振膜和音圈之间；其中，外壳包括第一壳体和第二壳体；第一振膜与中间隔膜固定于第一壳体，磁路系统固定于第二壳体，第二振膜夹设于第一壳体与第二壳体之间，第二出声孔开设于第一壳体。本实用新型旨在提供一种小尺寸高性能的扬声器外壳结构。

子弹飞

挑衅？我看你是没弄明白情况。

子弹飞

CN223744893U专利（附图） 歌尔股份有限公司

子弹飞

交易区新帖推荐

权利要求：

1.一种扬声器，其特征在于，包括外壳、以及连接于所述外壳的磁路系统和振动系统，所述磁路系统具有磁间隙，所述振动系统包括：

第一振膜，具有处在第一方向上的第一侧以及第二侧，所述第一振膜的外周侧与所述外壳连接，所述第一振膜的第一侧为第一出声空间；

音圈，设于所述第一振膜的第二侧且与所述第一振膜连接，所述音圈至少部分置于所述磁间隙；

中间隔膜，呈环状设置且位于所述第一振膜的第二侧，所述中间隔膜的外周侧与所述外壳连接；

第二振膜，呈环状设置且位于所述中间隔膜远离所述第一振膜的一侧，所述第二振膜包括第二折环以及第二振动板，所述第二折环的外周侧与所述外壳连接，所述第二振动板包括连接所述第二折环的内周侧的主体部、以及连接所述主体部与所述中间隔膜的内周侧的弯折部，且所述中间隔膜与所述第二振膜之间限定出第二出声腔，所述外壳上开设有第二出声孔，所述第二出声孔连通所述第二出声腔；以及，刚性连接件，连接在所述第二振膜和所述音圈之间且位于所述音圈远离所述第一振膜的一端；

其中，所述外壳包括在第一方向上相对设置的第一壳体和第二壳体；

所述第一振膜的外周侧和所述中间隔膜的外周侧均固定于所述第一壳体，所述磁路系统固定于所述第二壳体，所述第二振膜的外周侧夹设于所述第一壳体与所述第二壳体之间，所述第二出声孔开设于所述第一壳体。

2.如权利要求1所述的扬声器，其特征在于，所述第一壳体包括：

主体段，呈环形设置；以及，弯折段，位于所述主体段背离所述第二壳体的一端且朝向所述主体段的内侧延伸，所述第一振膜的外周侧与所述中间隔膜的外周侧固定于所述弯折段远离所述主体段的一端；

其中，所述第二出声孔设于所述主体段或者所述弯折段。

3.如权利要求2所述的扬声器，其特征在于，所述第二出声孔设于所述主体段，所述第一振膜的外周侧与所述中间隔膜的外周侧固定于所述弯折段远离所述主体段的一端的两侧或者所述中间隔膜的外周侧夹设于所述第一振膜的外周侧和所述弯折段之间；或者，所述第二出声孔设于所述弯折段，所述第一壳体还包括与所述弯折段远离所述主体段的一端连接的连接框，所述第一振膜的外周侧连接于所述连接框的一端，所述中间隔膜的外周侧连接于所述连接框的另一端或者所述弯折段。

4.如权利要求1所述的扬声器，其特征在于，所述中间隔膜为柔性件：

所述中间隔膜的有效振动面积小于所述第二振膜的有效振动面积；

在沿所述第一方向的投影中，所述中间隔膜的形变部的宽度大于等于所述第二折环的形变部的宽度；

所述第一振膜包括第一折环和第一振动板，所述第一折环的外边缘与所述外壳连接，所述第一折环的内边缘与所述第一振动板连接，所述第二折环的顺性和所述第一折环的顺性均小于所述中间隔膜的顺性。

5.如权利要求1所述的扬声器，其特征在于，所述磁路系统包括：

磁轭；

中心磁体，设于所述磁轭上；以及，外围磁体，设于所述磁轭上且位于所述中心磁体的外围，且所述外围磁体与所述中心磁体之间限定出所述磁间隙；

其中，所述外围磁体设置有供所述刚性连接件穿设的让位孔，且所述磁轭对应于所述刚性连接件的位置开设有避让槽。

6.如权利要求5所述的扬声器，其特征在于，所述第二壳体呈环状设置，且围设于所述磁轭；

所述第二壳体为金属壳体，所述磁轭和所述第二壳体一体成型；所述第一壳体和所述第二壳体为金属壳体，所述磁轭和所述第二壳体一体成型，所述第一壳体和所述第二壳体之间焊接连接。

7.如权利要求1所述的扬声器，其特征在于，所述弯折部包括与所述第一方向呈夹角设置的倾斜段，所述倾斜段与所述主体部连接；

所述第一振膜的外周侧设有与所述第一壳体连接的第一翻边；
所述第二振膜的外周侧设有与所述第一壳体连接的第二翻边。

8.如权利要求1所述的扬声器，其特征在于，所述中间隔膜的形变部朝向所述第二振膜凸出设置，所述第二折环的形变部朝向所述第一振膜凸出设置，所述中间隔膜的形变部与所述第二折环的形变部在第二方向上错位设置，所述第二方向垂直于所述第一方向。

9.如权利要求1所述的扬声器，其特征在于，所述第一壳体与所述第一振膜的第一侧之间限定所述第一出声空间；所述第一壳体与所述第一振膜的第一侧对应的一端呈开口设置。

10.一种电子设备，其特征在于，包括：

腔体，开设有电子设备出声孔；以及扬声器，为如权利要求1至9任一项所述的扬声器，所述第一出声空间与所述第二出声腔均与所述电子设备出声孔连通，所述第一振膜与所述中间隔膜之间限定出第一后出声腔，所述第二振膜背离所述中间隔膜的一侧限定第二后出声腔，所述第一后出声腔以及所述第二后出声腔连通，所述扬声器设有后出声通道，所述第一后出声腔以及所述第二后出声腔通过所述后出声通道与所述腔体连通，且所述腔体的有效容积≥2.5cc。

说明书：

扬声器以及电子设备

技术领域

本实用新型涉及扬声器结构技术领域，特别涉及一种扬声器以及电子设备。

背景技术

随着消费电子产业的迅猛发展，人们对电子产品的要求不断提升，除产品本身性能差异外，其便携性、舒适性为人们重点关注的几个方面，目前常规扬声器方案难以同时兼顾高性能、轻薄化等多种设计要求，且在设计满足该设计要求时，如何利用固有结构提升上述效果，也是较为重要的结构设计环节。

实用新型内容

本实用新型的主要目的是提出一种扬声器以及电子设备，旨在提供一种小尺寸高性能的扬声器外壳结构。
为实现上述目的，本实用新型提出一种扬声器，其中，所述扬声器包括外壳、以及连接于所述外壳内的磁路系统和振动系统，所述磁路系统具有磁间隙，所述振动系统包括：
第一振膜，具有处在第一方向上的第一侧以及第二侧，所述第一振膜的外周侧与所述外壳连接，所述第一振膜的第一侧为第一出声空间；
音圈，设于所述第一振膜的第二侧且与所述第一振膜连接，所述音圈至少部分置于所述磁间隙；
中间隔膜，呈环状设置且位于所述第一振膜的第二侧，所述中间隔膜的外周侧与所述外壳连接；
第二振膜，呈环状设置且位于所述中间隔膜远离所述第一振膜的一侧，所述第二振膜包括第二折环以及第二振动板，所述第二折环的外周侧与所述外壳连接，所述第二振动板包括连接所述第二折环的内周侧的主体部、以及连接所述主体部与所述中间隔膜的内周侧的弯折部，且所述中间隔膜与所述第二振膜之间限定出第二出声腔，所述外壳上开设有第二出声孔，所述第二出声孔连通所述第二出声腔；以及，
刚性连接件，连接在所述第二振膜和所述音圈之间且位于所述音圈远离所述第一振膜的一端；
其中，所述外壳包括在第一方向上相对设置的第一壳体和第二壳体；
所述第一振膜的外周侧和所述中间隔膜的外周侧均固定于所述第一壳体，所述磁路系统固定于所述第二壳体，所述第二振膜的外周侧夹设于所述第一壳体与所述第二壳体之间，所述第二出声孔开设于所述第一壳体。

在一实施方式中，所述第一壳体包括：

主体段，呈环形设置；以及，弯折段，位于所述主体段背离所述第二壳体的一端且朝向所述主体段的内侧延伸，所述第一振膜的外周侧与所述中间隔膜的外周侧固定于所述弯折段远离所述主体段的一端；
其中，所述第二出声孔设于所述主体段或者所述弯折段。
在一实施方式中，所述第二出声孔设于所述主体段，所述第一振膜的外周侧与所述中间隔膜的外周侧固定于所述弯折段远离所述主体段的一端的两侧或者所述中间隔膜的外周侧夹设于所述第一振膜的外周侧和所述弯折段之间；或者，
所述第二出声孔设于所述弯折段，所述第一壳体还包括与所述弯折段远离所述主体段的一端连接的连接框，所述第一振膜的外周侧连接于所述连接框的一端，所述中间隔膜的外周侧连接于所述连接框的另一端或者所述弯折段。
在一实施方式中，所述中间隔膜为柔性件；
所述中间隔膜的有效振动面积小于所述第二振膜的有效振动面积；和/或，
在沿所述第一方向的投影中，所述中间隔膜的形变部的宽度大于等于所述第二折环的形变部的宽度；和/或，
所述第一振膜包括第一折环和第一振动板，所述第一折环的外边缘与所述外壳连接，所述第一折环的内边缘与所述第一振动板连接，所述第二折环的顺性和所述第一折环的顺性均小于所述中间隔膜的顺性。

在一实施方式中，所述磁路系统包括：
磁轭；
中心磁体，设于所述磁轭上；以及，
外围磁体，设于所述磁轭上且位于所述中心磁体的外围，且所述外围磁体与所述中心磁体之间限定出所述磁间隙；
其中，所述外围磁体设置有供所述刚性连接件穿设的让位孔，且所述磁轭对应于所述刚性连接件的位置开设有避让槽。
在一实施方式中，所述第二壳体呈环状设置，且围设于所述磁轭；或者，
所述第二壳体为金属壳体，所述磁轭和所述第二壳体一体成型；或者，
所述第一壳体和所述第二壳体为金属壳体，所述磁轭和所述第二壳体一体成型，所述第一壳体和所述第二壳体之间焊接连接。
在一实施方式中，所述弯折部包括与所述第一方向呈夹角设置的倾斜段，所述倾斜段与所述主体部连接；和/或，
所述第一振膜的外周侧设有与所述第一壳体连接的第一翻边；和/或，
所述第二振膜的外周侧设有与所述第一壳体连接的第二翻边。
在一实施方式中，所述中间隔膜的形变部朝向所述第二振膜凸出设置，所述第二折环的形变部朝向所述第一振膜凸出设置，所述中间折环的形变部与所述第二折环的形变部在第二方向上错位设置，所述第二方向垂直于所述第一方向。
在一实施方式中，所述第一壳体与所述第一振膜的第一侧之间限定所述第一出声空间；或者，
所述第一壳体与所述第一振膜的第一侧对应的一端呈开口设置。

本实用新型还提出一种电子设备，其中，所述电子设备包括：

腔体，开设有电子设备出声孔；以及，扬声器，所述扬声器包括外壳、以及设于所述外壳内的磁路系统和振动系统，所述磁路系统具有磁间隙，所述振动系统包括第一振膜、音圈、中间隔膜、第二振膜以及刚性连接件，所述第一振膜具有处在第一方向上的第一侧以及第二侧，所述第一振膜的外周侧与所述外壳连接，所述第一振膜的第一侧为第一出声空间；所述音圈设于所述第一振膜的第二侧且与所述第一振膜连接，所述音圈至少部分置于所述磁间隙；所述中间隔膜呈环状设置且位于所述第一振膜的第二侧，所述中间隔膜的外周侧与所述外壳连接；所述第二振膜呈环状设置且位于所述中间隔膜远离所述第一振膜的一侧，所述第二振膜包括第二折环以及第二振动板，所述第二折环的外周侧与所述外壳连接，所述第二振动板包括连接所述第二折环的内周侧的主体部、以及连接所述主体部与所述中间隔膜的内周侧的弯折部，且所述中间隔膜与所述第二振膜之间限定出第二出声腔，所述外壳上开设有第二出声孔，所述第二出声孔连通所述第二出声腔；所述刚性连接件连接在所述第二振膜和所述音圈之间且位于所述音圈远离所述第一振膜的一端；其中，所述外壳包括在第一方向上相对设置的第一壳体和第二壳体；所述第一振膜的外周侧和所述中间隔膜的外周侧均固定于所述第一壳体，所述磁路系统固定于所述第二壳体，所述第二振膜的外周侧夹设于所述第一壳体与所述第二壳体之间，所述第二出声孔开设于所述第一壳体，所述第一出声空间与所述第二出声腔均与所述电子设备出声孔连通，所述第一振膜与所述中间隔膜之间限定出第一后出声腔，所述第二振膜背离所述中间隔膜的一侧限定第二后出声腔，所述第一后出声腔以及所述第二后出声腔连通，所述扬声器设有后出声通道，所述第一后出声腔以及所述第二后出声腔通过所述后出声通道与所述腔体连通，且所述腔体的有效容积≥2.5cc。

本实用新型的技术方案中，在常规所述扬声器基础上增加所述中间隔膜及所述第二振膜，且由所述中间隔膜与所述第二振膜限定出所述第二出声腔，旨在通过所述音圈带动所述第二振膜振动，进而改变所述第二出声腔的体积，以推动空气振动，发出声音，如此得以利用所述音圈带动所述第一振膜推动所述第一出声空间内空气振动，同时带动所述第二振膜推动所述第二出声腔内空气振动，增加了所述扬声器的有效振动面积，以此提升所述扬声器性能。在此基础上，所述外壳包括在第一方向上相对设置的第一壳体和第二壳体；所述第一振膜的外周侧固定于所述第一壳体，所述磁路系统固定于所述第二壳体，所述第二振膜的外周侧夹设于所述第一壳体与所述第二壳体之间，所述中间隔膜的外周侧固定于所述第一壳体，所述第二出声孔开设于所述第一壳体。所述外壳的结构组成主要以实际生产组装需求为主，可以是多个壳体部件组合而成，也可以是一体成型的整体式壳体，本申请中，将所述外壳分解成所述第一壳体与所述第二壳体，具体地，所述磁路系统固定于所述第二壳体，而所述第一振膜、所述中间隔膜固定于所述第一壳体，以此使得与所述第一振膜连接的所述音圈以及与所述中间隔膜连接的所述第二振膜也固定于所述第一壳体，如此，在组装生产过程中，便于在所述第一壳体内安装所述第一振膜、所述音圈、所述中间隔膜以及所述第二振膜，同时便于在所述第二壳体内安装所述磁路系统，最后将所述第一壳体与所述第二壳体盖合，控制所述第一壳体与所述第二壳体盖合时夹持固定所述第二折环，即完成所述扬声器整体结构的组装，便于组装操作。在此之外，可以理解的是，所述第一壳体与所述第二壳体的交界处应为所述外壳的最大尺寸处，以此一方面便于所述第一壳体与所述第二壳体的盖合，另一方面使所述第二振膜具有最大尺寸，以获得最大的有效振动面积，满足高性能需求。同时，所述磁路系统设置于所述第二壳体，所述第一振膜、所述中间隔膜以及所述音圈设置于所述第一壳体，且所述第二振膜夹设于所述第一壳体与所述第二壳体，如此设置，此结构在适用于所述第二振膜不同振幅要求的所述扬声器时，仅需调整所述第一壳体以及所述第二壳体的高度，而无需细化调整所述外壳上的安装结构的点位，即在调整其两者高度时，即可调整被夹持的所述第二振膜与所述中间隔膜的距离，以实现适用于不同的所述第二振膜振幅，更具适用性。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图示出的结构获得其他的附图。
图1为本实用新型提供的扬声器的第一实施例的爆炸示意图；

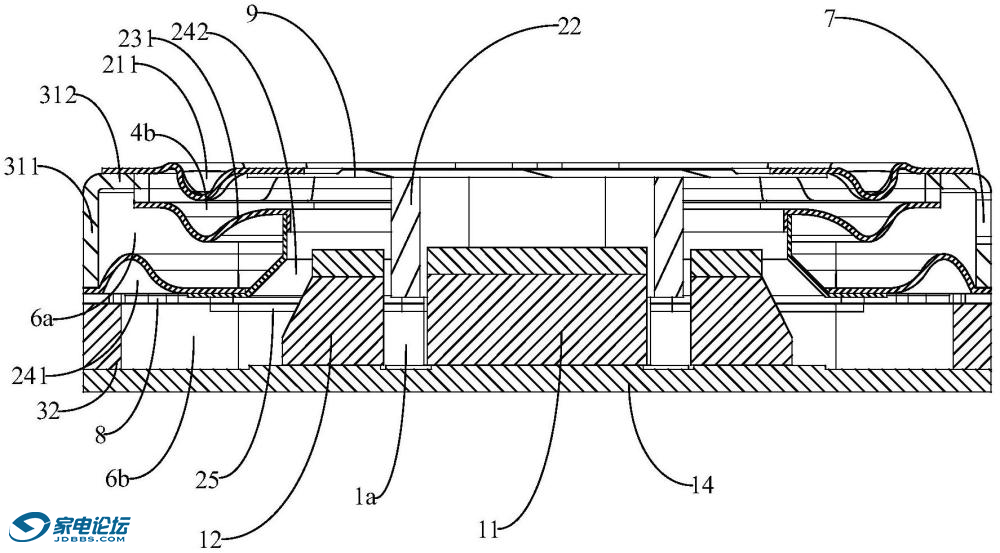

图2为图1中扬声器的截面示意图；

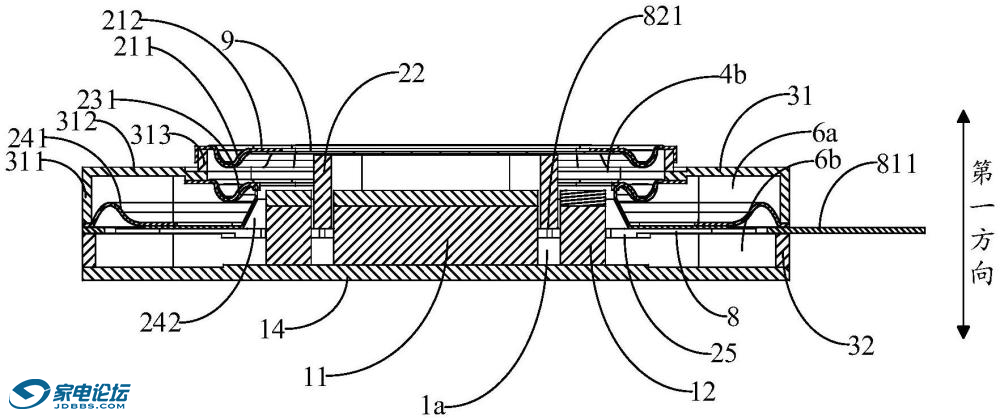

图3为图1中扬声器的另一截面示意图；
图4为图1中的扬声器的平面结构示意图；

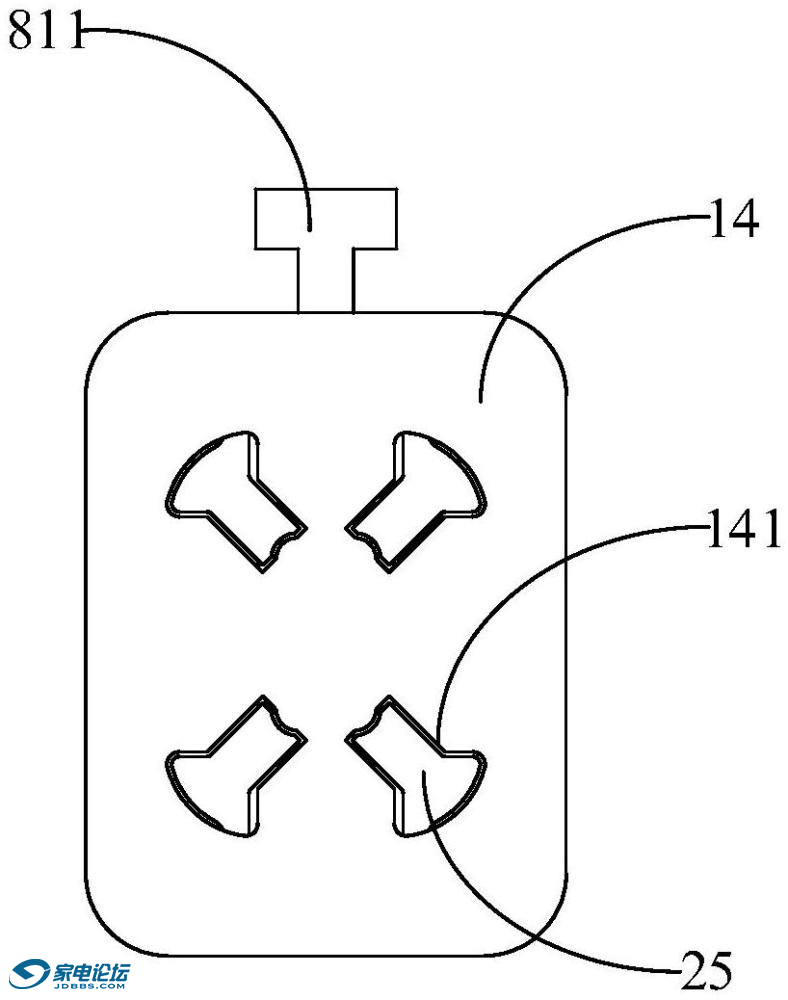

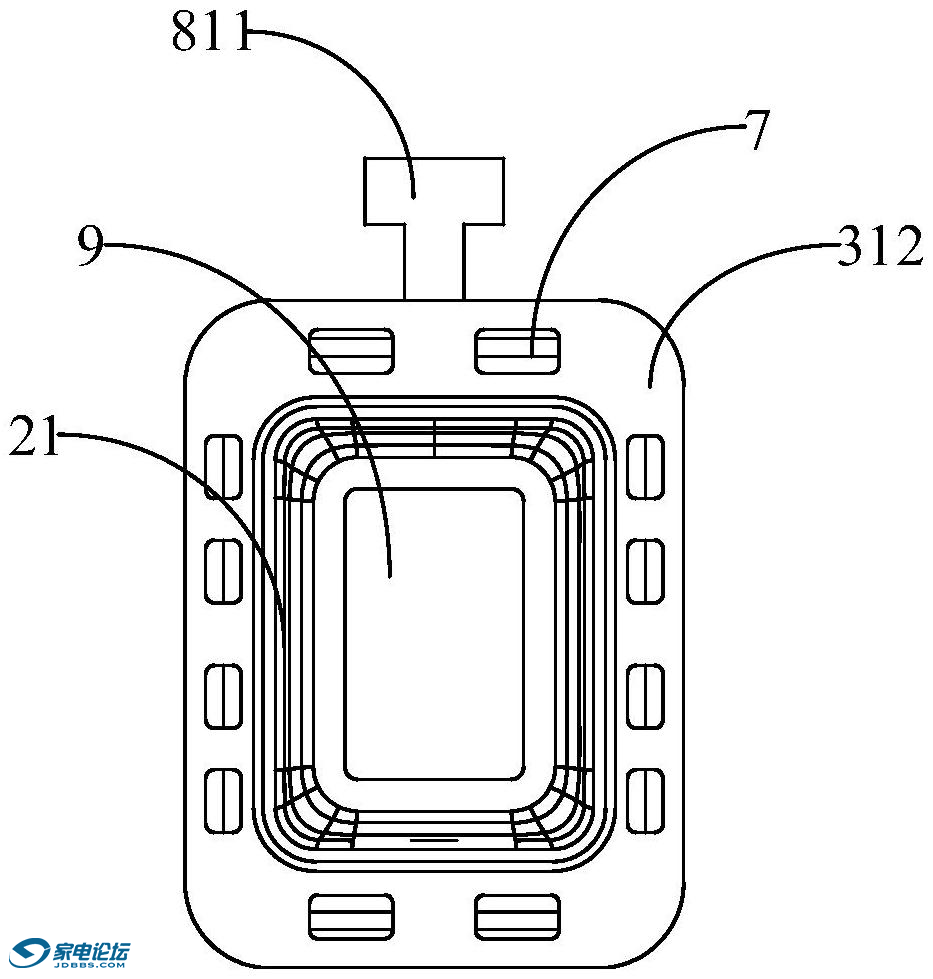

图5为图1中的扬声器的另一平面结构示意图；
图6为图1中的部分结构的立体结构示意图；

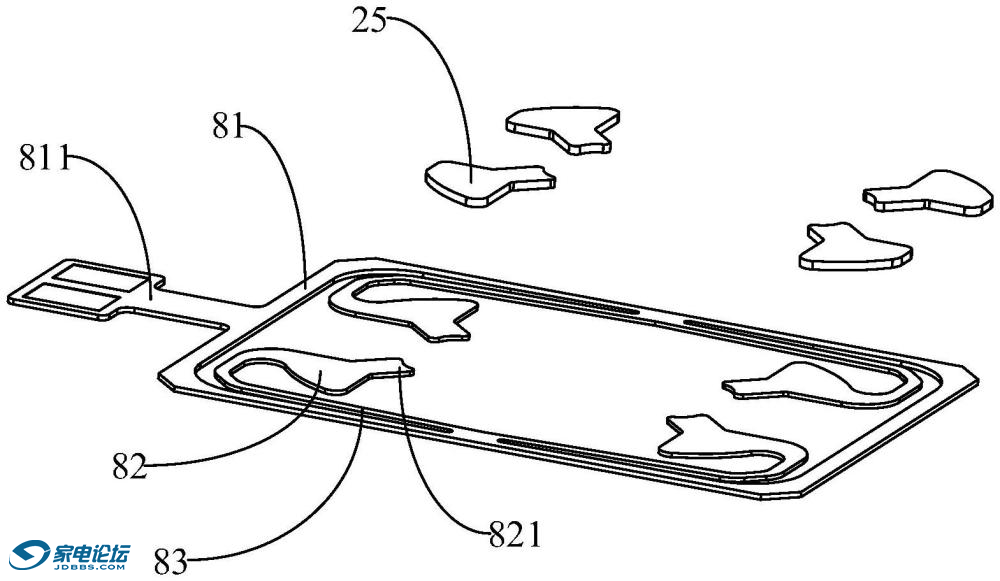

图7为图1中的刚性连接件与弹性支撑件的爆炸示意图；
图8为图1中的刚性连接件与弹性支撑件的装配结构示意图；
图9为图1中的中间隔膜、第二振动板与音圈相对位置关系的一实施例的平面结构示意图；

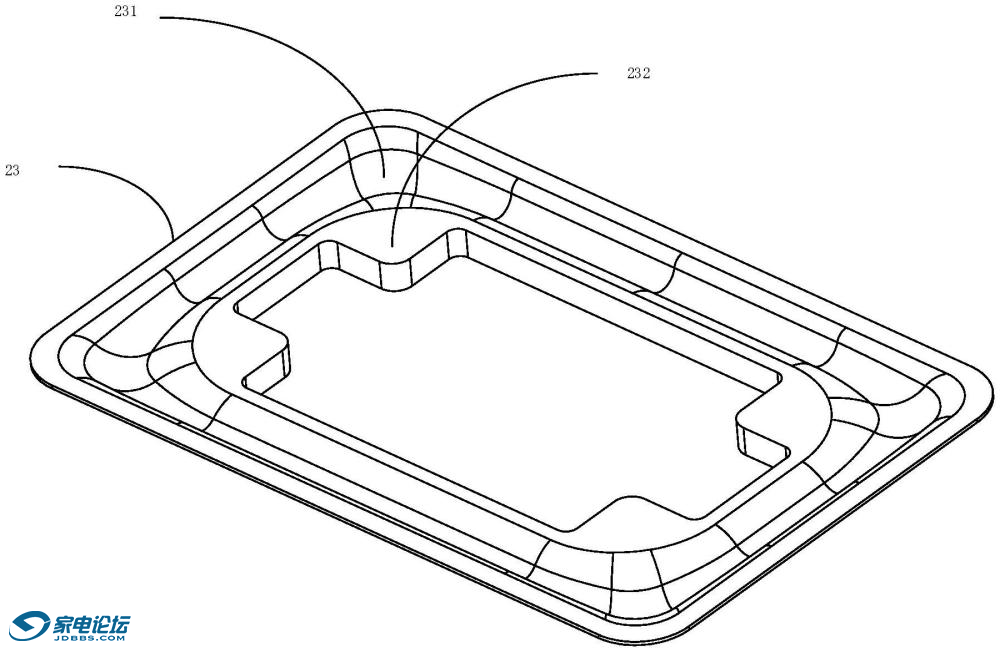

图10为图9中的中间隔膜的立体结构示意图；
图11为图9中的第二振动板的立体结构示意图；
图12为图1中的中间隔膜、第二振动板与音圈相对位置关系的另一实施例的平面结构示意图；
图13为图12的立体结构示意图；
图14为图13的爆炸示意图；

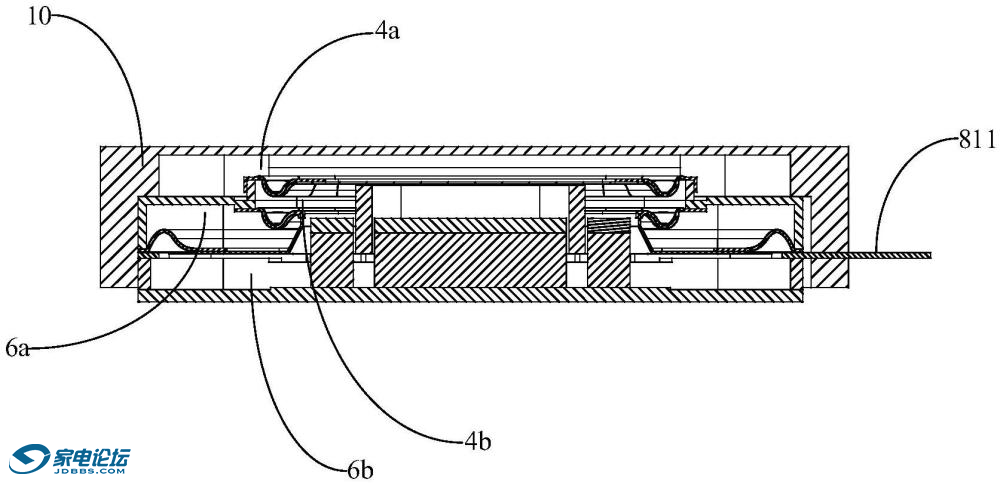

图15为本实用新型提供的扬声器的第二实施例的截面示意图；
图16为图15中的扬声器的另一截面示意图；

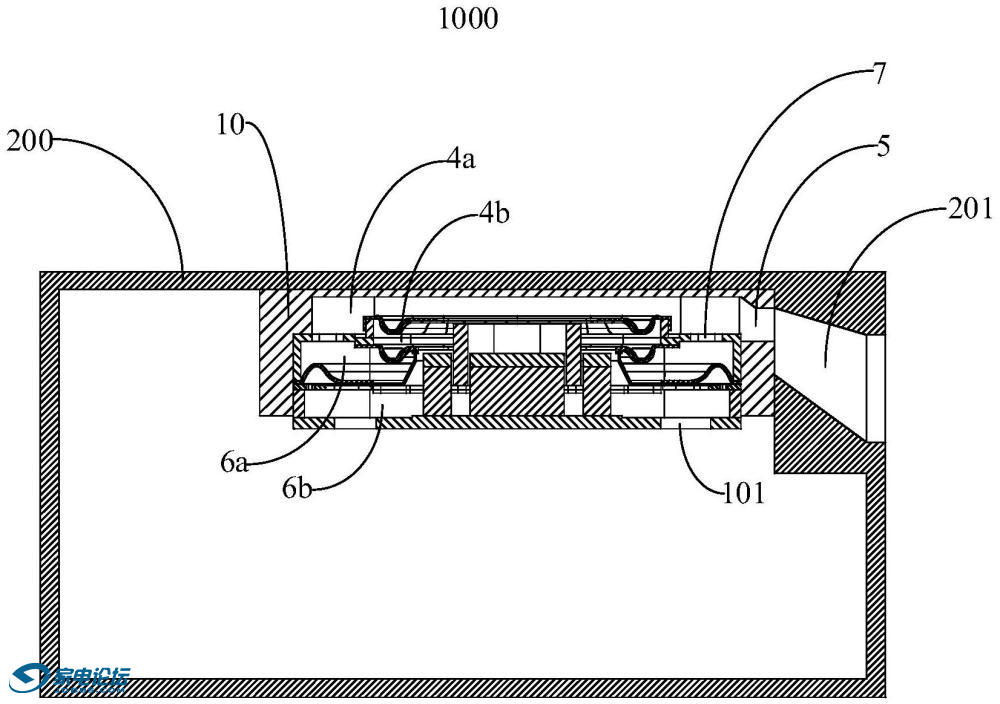

图17为本实用新型提供的电子设备的第一实施例的截面示意简图；
图18为本实用新型提供的扬声器的第三实施例的截面示意图；
图19为本实用新型提供的扬声器的第四实施例的截面示意图；
图20为图19中的扬声器的另一截面示意图；
图21为本实用新型提供的电子设备的第二实施例的截面示意简图。

附图标号说明：

1000、电子设备；100、扬声器；1、磁路系统；1a、磁间隙；11、中心磁体；111、第二凸出部；12、外围磁体；121、扩展部；13、让位孔；14、磁轭；141、避让槽；2、振动系统；21、第一振膜；211、第一折环；212、第一振动板；22、音圈；221、第一凸出部；23、中间隔膜；231、形变部；232、第一延伸部；24、第二振膜；241、第二折环；242、第二振动板；2421、主体部；2422、弯折部；2422a、倾斜段；2423、第二延伸部；25、刚性连接件；3、外壳；31、第一壳体；311、主体段；312、弯折段；313、连接框；32、第二壳体；4a、第一出声空间；4b、第一后出声腔；5、第一出声孔；6a、第二出声腔；6b、第二后出声腔；7、第二出声孔；8、弹性支撑件；81、外固定部；811、第一电连部；82、内固定部；821、第二电连部；83、弹臂；9、连接板；10、壳罩；101、后出声通道；200、腔体；201、电子设备出声孔。
本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。

具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动的前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

需要说明，若本实用新型实施例中有涉及方向性指示(诸如上、下、左、右、前、后……)，则该方向性指示仅用于解释在某一特定姿态下各部件之间的相对位置关系、运动情况等，如果该特定姿态发生改变时，则该方向性指示也相应地随之改变。

另外，若本实用新型实施例中有涉及“第一”、“第二”等的描述，则该“第一”、“第二”等的描述仅用于描述目的，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，若全文中出现的“和/或”或者“及/或”，其含义包括三个并列的方案，以“A和/或B”为例，包括A方案、或B方案、或A和B同时满足的方案。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。

随着消费电子产业的迅猛发展，人们对电子产品的要求不断提升，除产品本身性能差异外，其便携性、舒适性为人们重点关注的几个方面，目前常规扬声器方案难以同时兼顾高性能、轻薄化等多种设计要求，且在设计满足该设计要求时，如何利用固有结构提升上述效果，也是较为重要的结构设计环节。

鉴于此，本实用新型提出一种扬声器，请参阅图1至图21，为本申请所提出的扬声器的实施例，以下将结合具体的附图对扬声器进行详细说明。

请参阅图1至图4以及图18，扬声器100包括外壳3、以及设于外壳3内的磁路系统1和振动系统2，磁路系统1具有磁间隙1a，振动系统2包括第一振膜21、音圈22、中间隔膜23、第二振膜24以及刚性连接件25，第一振膜21具有处在第一方向上的第一侧以及第二侧，第一振膜21的外周侧与外壳3连接，第一振膜21的第一侧为第一出声空间4a；音圈22设于第一振膜21的第二侧且与第一振膜21连接，音圈22至少部分置于磁间隙1a；中间隔膜23呈环状设置且位于第一振膜21的第二侧，中间隔膜23的外周侧与外壳3连接；第二振膜24呈环状设置且位于中间隔膜23远离第一振膜21的一侧，第二振膜24包括第二折环241以及第二振动板242，第二折环241的外周侧与外壳3连接，第二振动板242包括连接第二折环241的内周侧的主体部2411、以及连接主体部2411与中间隔膜的内周侧的弯折部2412，且中间隔膜23与第二振膜24之间限定出第二出声腔6a，外壳3上开设有第二出声孔7，第二出声孔7连通第二出声腔6a；刚性连接件25连接在第二振膜24和音圈22之间且位于音圈22远离第一振膜21的一端；外壳3包括在第一方向上相对设置的第一壳体31和第二壳体32；第一振膜21的外周侧和中间隔膜23的外周侧均固定于第一壳体31，磁路系统1固定于第二壳体32，第二振膜24的外周侧夹设于第一壳体31与第二壳体32之间，第二出声孔7开设于第一壳体31。

本实用新型的技术方案中，在常规扬声器100基础上增加中间隔膜23及第二振膜24，且由中间隔膜23与第二振膜24限定出第二出声腔6a，旨在通过音圈22带动第二振膜24振动，进而改变第二出声腔6a的体积，以推动空气振动，发出声音，如此得以利用音圈22带动第一振膜21推动第一出声空间4a内空气振动，同时带动第二振膜24推动第二出声腔6a内空气振动，增加了扬声器100的有效振动面积，以此提升扬声器100性能。在此基础上，外壳3的结构组成主要以实际生产组装需求为主，可以是多个壳体部件组合而成，也可以是一体成型的整体式壳体，本实施例中，将外壳3分解成第一壳体31与第二壳体32，具体地，磁路系统1固定于第二壳体32，而第一振膜21、中间隔膜23固定于第一壳体31，以此使得与第一振膜21连接的音圈22以及与中间隔膜23连接的第二振膜24也固定于第一壳体31，如此，在组装生产过程中，便于在第一壳体31内安装第一振膜21、音圈22、中间隔膜23以及第二振膜24，同时便于在第二壳体32内安装磁路系统1，最后将第一壳体31与第二壳体32盖合，控制第一壳体31与第二壳体32盖合时夹持固定第二折环241，即完成扬声器100整体结构的组装，便于组装操作。在此之外，可以理解的是，第一壳体31与第二壳体32的交界处应为外壳3的最大尺寸处，以此一方面便于第一壳体31与第二壳体32的盖合，另一方面使第二振膜24具有最大尺寸，以获得最大的有效振动面积，满足高性能需求。同时，磁路系统1设置于第二壳体32，第一振膜21、中间隔膜23以及音圈22设置于第一壳体31，且第二振膜24夹设于第一壳体31与第二壳体32，如此设置，此结构在适用于第二振膜24不同振幅要求的扬声器100时，仅需调整第一壳体31以及第二壳体32的高度，而无需细化调整外壳3上的安装结构的点位，即在调整其两者高度时，即可调整被夹持的第二振膜24与中间隔膜23的距离，以实现适用于不同的第二振膜24振幅，更具适用性。可以理解地，刚性连接件25为不锈钢等金属材质或者碳纤维等具有一定强度的高分子材料。

具体地，音圈22设置于磁间隙1a，得以在电力控制下进行振动，而音圈22旨在与第一振膜21以及第二振膜24连接，使得音圈22振动时可同时带动第一振膜21与第二振膜24振动，以形成振动系统2的双振膜结构，使得第一振膜21通过第一出声空间4a发声，第二振膜24通过第二出声腔6a发声，而其两者公用一后出声腔，如此，有效提高了振动系统2的有效振动面积，进而在同尺寸的扬声器100结构中，本申请所提出的扬声器100具有更好的声学性能，而在相同声学性能的基础上，本申请所提出的扬声器100结构又可具有更小的结构尺寸，故而获得本申请所提出的小尺寸高性能的扬声器100，满足需求。而中间隔膜23同样与音圈22连接已于上文进行了描述，在此不再一一赘述。

可以理解的是，本申请将第二振膜24设置为第二折环241与第二振动板242的组合结构，且将第二振动板242设置为具有弯折部2422，以朝向中间隔膜23延伸，与中间隔膜23的内周侧连接，一方面第二振动板242可作为中间隔膜23与第二振膜24的连接密封件，限定出位于中间隔膜23与第二振膜24之间的第二出声腔6a，另一方面作为驱动连接件连接音圈22，以带动中间隔膜23与第二折环241振动，满足以上的发声振动需求，且通过第二振动板242连接中间隔膜23，无需中间隔膜23与音圈22连接，简化中间隔膜23的安装布置结构。

此外，第二振膜24与音圈22的连接方式可以是设置独立的连接件进行连接，也可以是调整第二振膜24的主体结构，由其主体结构直接进行连接，本实施例中为设置独立的刚性连接件25进行连接，以便于结构布置以及产品组装，具体地，刚性连接件25与音圈22的连接点位实际可不作限定，能够联动音圈22与第二振膜24振动即可，即可以是连接于音圈22的侧向，但如此设置，刚性连接件25将占用磁间隙1a的宽度且影响磁间隙1a内作用于音圈22的磁场，使得影响音圈22的振动性能，进而影响扬声器100的发声性能，故本实施例中，将刚性连接件25设置于音圈22远离第一振膜21的一端，以避免刚性连接件25位于音圈22侧向占用磁间隙1a的宽度且影响磁间隙1a内作用于音圈22的磁场。

其中，中间隔膜23为柔性件，中间隔膜23的有效振动面积小于第二振膜24的有效振动面积。可以理解的是，第二振膜24与中间隔膜23之间限定出的第二出声腔6a，第二振膜24在振动过程中提供与第一振膜21辐射的声波相同相位的声波，而中间隔膜23随动于第二振膜24在振动过程中提供与第一振膜21辐射的声波相反相位的声波，即削弱第二出声腔6a的发声性能，故在满足结构功能需求的基础上，应当将中间隔膜23的有效振动面积设置为小于第二振膜24的有效振动面积，可以使得第二出声腔6a的声波与第一出声空间4a的声波相位相同且正向叠加，提升扬声器100的FR(频率响应)。而具体地，本申请一实施例中将中间隔膜23的有效振动面积与第二振膜24的有效振动面积之比限定在1：3至1：1.5之间，避免其比值过大时，中间隔膜23的尺寸过大而对第二出声腔6a的发声性能影响大，同时避免其比值过小时，中间隔膜23的尺寸过小而需要满足较大振幅，使得其材质的柔性程度要求高，进而导致其成本高的问题。

进一步可选地，在沿第一方向的投影中，中间隔膜23的形变部231的宽度大于等于第二折环241的形变部的宽度。

可以理解的是，中间隔膜23的形变部231的宽度大于等于第二折环241的形变部的宽度，有助于提升中间隔膜23的顺性，避免中间隔膜23在随动过程中阻碍对第二振膜24的振动；另一方面，中间隔膜23的外连接部与外壳3形成固定端，只有内连接部为自由端，因此中间隔膜23在振动过程中的有效振动面积较小；同时，第二振膜24包括柔性材质制成的第二折环241和刚性材质制成的第二振动板242，第二振动板242的两端均为自由端，其沿第一方向的投影尺寸即为其有效振动面积，相比于第二折环241(其有效振动面积的计算同中间隔膜23)，第二振动板242对第二振膜24的有效振动面积贡献较大。此时，第二折环241的形变部的宽度小于中间隔膜23的形变部231的宽度，则第二振动板242的尺寸得到增大，第二振膜24的有效振动面积得到增加，有效提升第二振膜24的振动性能。

而具体地，在本申请的另一实施例中，将中间隔膜23的形变部231的宽度与第二振膜24的形变部的宽度之比限定在1:1至3：1之间。在此范围内，第二振膜24的振动性能以及第二出声腔6a的发声性能更好。
进一步地，第一振膜21包括第一折环211和第一振动板212，第一折环211的外边缘与外壳3连接，第一折环211的内边缘与第一振动板212连接，第二折环241的顺性和第一折环211的顺性均小于中间隔膜23的顺性。
可以理解的是，中间隔膜23的顺性大于第二折环241的顺性和第一折环211的顺性，此时，中间隔膜23只起到隔离密封的作用，不会对第一振膜21和第二振膜24的振动性能产生影响，提升了扬声器的低频灵敏度。
上述各实施方式中，第一振动板212和第二振动板242可以是镁铝合金、镁锂合金等金属材质。中间隔膜23为单层PEEK(聚醚醚酮)膜、复合PEEK(聚醚醚酮)膜等柔性材质，第一折环211和第二折环241的材质可以与中间隔膜23相同或者不同，使用中根据实际需求选择。

进一步地，第一壳体31包括主体段311以及弯折段312，主体段311呈环形设置；弯折段312位于主体段311背离第二壳体32的一端且朝向主体段311的内侧延伸，第一振膜21的外周侧与中间隔膜23的外周侧固定于弯折段312远离主体段311的一端的两侧；其中，第二出声孔7设于主体段311或者弯折段312。为满足中间隔膜23与第二振膜24相对尺寸需求，本实施例中在主体段311的一端弯折设置弯折段312，以使得中间隔膜23的固定点位相对于第二振膜24向内延伸，以满足结构尺寸需求，在此基础上，连通第二出声腔6a的第二出声孔7可以是设置于主体段311，也可以是设置于弯折段312，具体设置点位以扬声器100的实际使用需求为主，在此不作具体限定。

进一步地，在第二出声孔7具体位置设置的一实施例中，第二出声孔7设于主体段311，对应的，第一振膜21的外周侧与中间隔膜23的外周侧固定于弯折段312远离主体段311的一端的两侧或者中间隔膜23的外周侧夹设于第一振膜21的外周侧和弯折段312之间。

此外，在第二出声孔7具体位置设置的另一实施例中，第二出声孔7设于弯折段312，第一壳体31还包括与弯折段312远离主体段311的一端连接的连接框313，第一振膜21的外周侧连接于连接框313的一端，中间隔膜23的外周侧连接于连接框313的另一端或者弯折段312。

此外，第一振膜21的外周侧设有与第一壳体31连接的第一翻边；第二振膜24的外周侧设有与第一壳体31连接的第二翻边。如此，通过第一翻边增加第一振膜21与第一壳体31的接触面积，以及通过第二翻边增加第二振膜24与第一壳体31的接触面积，以此提升连接稳定性，同时提升其防水能力。

此外，请参阅图1至图5以及图18，磁路系统1包括磁轭14、中心磁体11以及外围磁体12，中心磁体11设于磁轭14上；外围磁体12设于磁轭14上且位于中心磁体11的外围，且外围磁体12与中心磁体11之间限定出磁间隙1a，外围磁体12设置有供刚性连接件25穿设的让位孔13；其中，磁轭14对应于刚性连接件25的位置开设有避让槽141。一般的，磁路系统1会配套设置有磁轭14，尤其是小体积紧凑电子产品内的磁路系统1，以避免磁场外露影响外部电子元器件的正常工作，本实施例中在中心磁体11背离第一振膜21的一端设置有磁轭14，即中心磁体11与外围磁体12均固定于磁轭14上，在此基础上，因刚性连接件25固定于音圈22背离第一振膜21的一端，在音圈22振动时，刚性连接件25具有靠近磁轭14的活动行程，本实施例中为进一步降低扬声器100的高度尺寸，在磁轭14上开设避让槽141，以避让刚性连接件25，以此可以减小磁轭14端面距离刚性连接件25下端的距离，进而减小扬声器100的高度尺寸。

进一步地，请参阅图5，避让槽141为贯穿磁轭14的通孔。一方面，避让槽141贯设于磁轭14，可以给与刚性连接件25最大的避让尺寸，得以尽可能的缩小扬声器100的高度尺寸，满足本申请所需结构设置，另一方面，避让槽141贯穿磁轭14，以使得第一振膜21与中间隔膜23限定的后音腔以及第二振膜24与磁轭14限定的后音腔得以与外部连通，避免后音腔封闭，进而避免其内部气体在音圈22带动第一振膜21、第二振膜24以及中间隔膜23振动时形成气压阻碍第一振膜21、第二振膜24以及中间隔膜23的活动，以避免其影响扬声器100的性能。此处需要注意的是，一般会在外壳3上开设连通上述后音腔的开孔，本实施例中直接利用贯设于磁轭14的避让槽141，简化扬声器100结构。

此处需要注意的是，基于上文描述的第二壳体32结构以及磁轭14结构，可以理解的是，磁轭14可以是固定于第二壳体32内部，也可以是将第二壳体32设置为环形结构以环设固定于磁轭14，通过磁轭14完成扬声器100一端的封闭，本实施例中为将磁轭14与环形结构的第二壳体32组合，如此，简化结构降低了成本。

此外，第一壳体31和第二壳体32为金属壳体，磁轭14和第二壳体32一体成型，第一壳体31和第二壳体32之间焊接连接；或者，第一壳体31为金属壳体，磁轭14和第一壳体31焊接连接。可以理解的是，磁轭14可以作为外壳3的一部分，也可独立于外壳3设置，能够实现其自身阻挡磁场的功能即可。因此，在本申请的一部分实施例中，磁轭14可与第二壳体32一体成型设置，再由第二壳体32与第一壳体31连接，以实现磁轭14的安装，而在本申请的另一部分实施例中，磁轭14可与第一壳体31焊接连接，以形成完整的外壳3，即由磁轭14作为第二壳体32，与第一壳体31组合形成外壳3，其具体设置方式以实际需求为主，在此不作具体限制。此外，在将磁轭14作为第二壳体32的实施例中，磁轭14具有向第一壳体31延伸的焊接凸起；或者，第一壳体31具有向磁轭14延伸的焊接凸起；或者，通过焊接片实现第一壳体31与磁轭14的焊接连接，以能够将磁轭14与第一壳体31稳定连接即可，在此同样不作具体限定。

此外，弯折部2422包括与第一方向呈夹角设置的倾斜段2422a，倾斜段2422a与主体部2421连接。第二振动板242旨在与刚性连接件25连接的同时，可以朝向第一振膜21弯折，以与中间隔膜23连接，故弯折部2422的具体设置结构在此不作限定，能够实现弯折后朝向第一振膜21延伸，并与中间隔膜23连接即可，本实施例中在弯折部2422上设置倾斜段2422a，以使第二振动板242形成多个折弯点位，进而减小单个折弯点位的折弯角度，以便于第二振动板242的结构成型。此外，倾斜段2422a还可以提升第二振动板242在水平方向(即垂直于振动系统的振动方向)上的刚性，进而提升第二振膜24的振动性能，且提高第二振动板242成型的可行性，且倾斜段2422a还便于第二振动板242与第二折环241的定位连接，以提升连接精度。

进一步地，请参阅图13至图14磁路系统1具有对应于倾斜段2422a的扩展部，扩展部的外边缘与倾斜段2422a在第一方向上的距离大于第二振动板的振幅。倾斜段2422a相对于第二振动板242的内边缘更加远离磁路系统1，基于此，磁路系统1可在对应于倾斜段2422a的部位设置扩展部，在保障扩展部的外边缘与倾斜段2422a在第一方向上的距离大于第二振动板242的振幅的基础上，扩展部使得磁路系统1的外边缘向外倾斜扩展，从而增大了磁路系统1的尺寸，进一步提升了扬声器100的BL值，提升了扬声器100的发声效果。

此外，第一振膜的外周侧设有与第一壳体连接的第一翻边；第二振膜的外周侧设有与第一壳体连接的第二翻边。如此，通过第一翻边增加第一振膜与第一壳体的接触面积，以及通过第二翻边增加第二振膜与第一壳体的接触面积，以此提升连接稳定性，同时提升其防水能力。

此外，中间隔膜23包括形变部231，形变部231朝向第二振膜24凸出设置。中间隔膜23包括形变部231已于上文进行了描述，在此不再一一赘述，而形变部231可以是朝向第一振膜21凸出设置，也可以是朝向第二振膜24凸出设置，其均满足功能需求，本实施例中将形变部231设置为朝向第二振膜24凸出设置，以此避免对第一振膜21振动行程的影响，即避免对第一振膜21的振动发声造成干涉，以此使得第一振膜21与中间隔膜23之间的距离可以缩小，从而达到减小扬声器100在第一方向上的尺寸的轻薄化结构设计目的。

进一步地，第一振膜21包括第一折环211，第一折环211朝向中间隔膜23凸出设置。因形变部231朝向第二振膜24凸出设置，以使得形变部231不干涉中间隔膜23与第一振膜21之间的空间，为进一步使扬声器100轻薄化，本实施例中将第一振膜21上设置的第一折环211设置为朝向中间隔膜23凸出设置，以利用第一振膜21与中间隔膜23之间的间隔容置凸出的第一折环211，实现降低扬声器100高度尺寸的目的。

进一步地，形变部231与第一折环211的形变部相对设置。基于以上所描述的第一折环211与形变部231的结构，本实施例限定了形变部231与第一折环211的相对位置关系，具体地，形变部231朝向第二振膜24凸出设置时，其朝向第一振膜21的一侧必定形成有凹槽，而本实施例将第一折环211与形变部231相对设置，一方面通过该凹槽对第一折环211的振动进行避让，以避免结构干涉，另一方面可进一步降低第一振膜21与中间隔膜23的间隔，以此进一步降低扬声器100高度尺寸，实现更进一步的轻薄化设计需求。

此外，第二折环241朝向中间隔膜23的一侧凸出设置，第二折环241与形变部231在第二方向上错位设置，第二方向垂直于第一方向。为避免第二折环241对第二振膜24背对中间隔膜23一侧的空间的侵占，以避免可能的结构干涉情况，本申请将第二折环241设置为朝向中间隔膜23凸出，同时，结合形变部231朝向第二振膜24凸出设置的结构基础，本实施例将第二折环241与形变部231错位设置，以避免其两者相对干涉而导致扬声器100高度增大的情况，进一步满足轻薄化结构设置需求。

此外，第一壳体31与第一振膜21的第一侧之间限定第一出声空间4a；或者，第一壳体31与第一振膜21的第一侧对应的一端呈开口设置。可以理解的是，第一振膜21可以是位于外壳3的端部，即外壳3的一端呈开口设置，以在扬声器100应用于其他设备内时，通过其他设备与外壳3限定出第一出声空间4a，以无需外壳3与第一振膜21围合限定出第一出声空间4a，简化结构。而相对的，第一振膜21也可安装于外壳3内，以使得第一振膜21与外壳3限定出第一出声空间4a。以上两种设置方式均能满足扬声器100的发声功能需求，以扬声器100的实际使用场景以及使用需求为主，在此不作具体限定。

此外，请参阅图15至图16以及图19至图20，在外壳3与第一振膜21的第一侧对应的一端呈开口设置的结构实施例的基础上，本申请还提出一种实施例，即扬声器100还包括壳罩10，通过壳罩10罩设于外壳3的开口端，以在第一振膜21的第一侧与壳罩10之间限定出第一出声空间4a，壳罩10设有连通第一出声空间4a的第一出声孔5。

此外，第一出声孔5与第二出声孔7正对且连通，第二出声腔6a的声波经第二出声孔7和第一出声孔5向外界辐射；或者，第二出声孔7开设于外壳3对应于第一出声空间4a的位置，以连通第一出声空间4a与第二出声腔6a。基于本申请所提出的扬声器100结构，其形成有第一出声空间4a与第二出声腔6a的双腔结构，故对应于第一出声空间4a的第一出声孔5与对应于第二出声腔6a的第二出声孔7可以相对设置，也可以独立设置，以实际结构需求为主，具体地，将第一出声孔5与第二出声孔7相对设置时，第一出声空间4a和第二出声腔6a独立设置，第二出声腔6a的声波经第二出声孔7和第一出声孔5向外界辐射，而将第一出声孔5与第二出声孔7独立设置时，仅需保障第二出声孔7对应于第一出声空间4a设置，第二出声腔6a的声波经第二出声孔7、第一出声空间4a与第一出声孔7向外辐射。

此外，请参阅图6至图8，扬声器100还包括弹性支撑件8，弹性支撑件8包括外固定部81、内固定部82以及连接外固定部81和内固定部82的弹臂83，外固定部81连接于外壳3，且其上设置有第一电连部811，内固定部82支撑连接于第二振动板242和音圈22，且内固定部82上设置有与音圈22电连接的第二电连部821。可以理解的是，为实现音圈22在磁间隙1a内按一定振动需求振动，从而发出所需声音，音圈22需要连接电讯号，即需要设置电连件连接音圈22与扬声器100外部信号源，具体地，该电连件的设置方式可以为多种，例如可以是柔性导线结构，也可以是沿其振动方向布设的可与音圈22同步活动的刚性连接结构，在此不作具体限定，能够实现音圈22与外部信号源连通即可，而本实施例中设置有弹性支撑件8，一方面通过弹性支撑件8连通音圈22与外部信号源，另一方面通过弹性支撑件8的设置实现第二振膜24振动系统2在第一方向即振动方向上的约束，能更好的抑制大振幅下偏振导致的性能不良，具体地，由弹臂83连接的内固定部82与外固定部81，外固定部81固定于外壳3，内固定部82固定于音圈22与第二振膜24之间，以通过弹臂83自身弹性实现上述的约束效果，同时在外固定部81上设置与外部信号源连接的第一电连部811，以及在内固定部82上设置与音圈22连接的第二电连部821，通过弹臂83、内固定部82以及外固定部81的导电性，实现对第一电连部811与第二电连部821的导通，以此满足以上的结构功能需求。

具体地，外固定部81呈环形设置，内固定部82设置在外固定部81的内侧，且通过弹臂83与外固定部81的内侧连接，外固定部81以及内固定部82的结构设置在此不作具体限定，能够满足弹臂83连接，以起到以上描述的约束效果，同时电连第一电连部811与第二电连部821即可，而本实施例中将外固定部81设置为环形结构，以此与外壳3稳定配合，提升弹性支撑件8的连接与支撑稳定性，基于此，弹臂83连接内固定部82与外固定部81的内侧即可，且依据环形设置的外固定部81结构以及其带来的结构稳定性，弹臂83可沿外固定部81的内沿延伸，以增加弹臂83的长度，进而提升第二振膜24大振幅工作时的可靠性，即，将外固定部81设置为具有交替连接的短轴边和长轴边，弹臂83由内固定部82对应短轴边的一侧引出且弯折后沿着长轴边延伸，弹臂83连接于长轴边的中心区域，以此增加了弹臂83的长度，提升其应力，以提升可靠性。

此外，内固定部82包括本体部和由本体部朝向音圈22延伸的延伸部，本体部与第二振动板242连接，延伸部与音圈22连接，延伸部或者本体部上设有第二电连部821，第二电连部821在内固定部82上的设置点位可不作限定，而内固定部82用于连接第二振动板242与音圈22，即内固定部82至少包括用于与第二振动板242连接的本体部、以及自本体部延伸至连接音圈的延伸部，第二电连部821可设置于本体部也可以设置于延伸部，且第二电连部821在本体部或延伸部上的具体设置点位同样不作限定，满足功能需求即可。

此外，第一电连部811用于连通外部信号源已于上文进行了描述，故本实施例中还将第一电连部811设在外固定部81的外周侧，一方面便于第一电连部811伸出外壳3，另一方面固定于外壳3，结构稳定性强，当然，第一电连部811也可通过设置其他连接结构连接其与外部信号源，如此使得对第一电连部811的设置位置不作限定，同样能够实现电连功能，但显然较为繁琐，不实用。

进一步地，刚性连接件25连接在内固定部82背对第二振膜24的一侧。内固定部82与刚性连接件25可以是相互独立的结构，即其两者分别连接音圈22与第二振膜24，也可以是具有一定的相对位置关系，本实施例中考虑到内固定部82与刚性连接件25的连接支撑功能相同，故将刚性连接件25与内固定部82相连接，以共同连接音圈22与第二振膜24，以此得以通过刚性连接件25加强内固定部82与音圈22的连接结构，进而保障了内固定部82上的第二电连部821与音圈22的电性连接稳定性。同时，将内固定部82夹设于刚性连接件25与音圈22之间，使得内固定部82与磁路系统1之间的距离增加，第二电连部821设置在内固定部82背离刚性连接件25的一侧，音圈22的引线与第二电连部821点焊连接，如此只需要设置磁路系统1的局部对刚性连接件25进行避让，减少对音圈22的引线的避让，有利于薄型化设置。

此外，请参阅图1至图4以及图18，磁路系统1包括中心磁体11以及外围磁体12，外围磁体12设置在中心磁体11的外围，且与中心磁体11之间限定出磁间隙1a；其中，外围磁体12设置有供弹性支撑件8和刚性连接件25穿设的让位孔13。中心磁体11与外围磁体12之间形成音圈22振动所需的磁场环境，一般的，外围磁体12由多个磁体组成，以分设于中心磁体11的周侧，多个磁体之间存在间隔，以形成让位孔13，弹性支撑件8与刚性连接件25得以自让位孔13伸入磁间隙1a内与音圈22连接，满足结构功能需求。

进一步地，请参阅图9至图11，在一实施例中，中间隔膜23具有延伸至让位孔13的第一延伸部232，第二振动板242具有延伸至让位孔13的第二延伸部2423，第一延伸部232和第二延伸部2423相对应连接。如此设置，一方面利用让位孔13处空间，进一步增大第二振动板242的尺寸以及第二振动板242与中间隔膜23围合的第二出声腔6a的腔体尺寸，以在不增加扬声器100的高度尺寸的基础上，进一步提升发声效果，另一方面，通过设置第一延伸部232与第二延伸部2423，还提升了中间隔膜23与第二振动板242的结构强度。

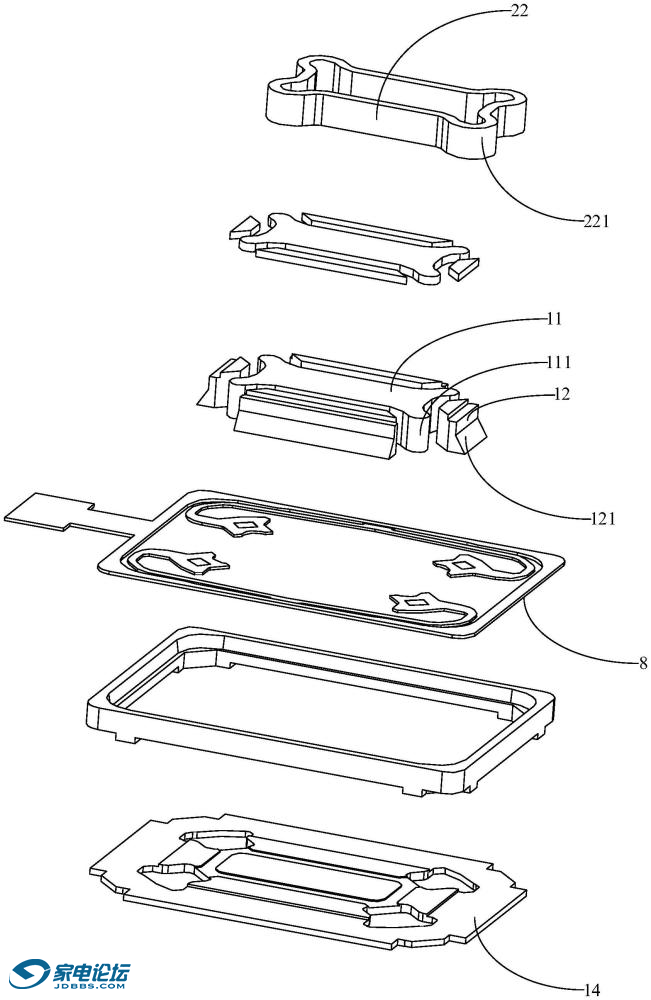

此外，请参阅图12至图14，在另一实施例中，音圈22具有延伸至让位孔13的第一凸出部221，中心磁体11具有延伸至让位孔13的第二凸出部111，第一凸出部221和第二凸出部111相对应设置。与上述实施例中设置第一延伸部232与第二延伸部2423以利用让位孔13处空间的方案不同，本实施例中通过设置第一凸出部221与第二凸出部111以利用让位孔处的空间，如此设置，中心磁体11的外围周长变大，以使得位于中心磁体11外的音圈22的导线长度变长，且磁间隙1a处的磁场强度变强，进而提升了扬声器100的BL值(磁隙磁场强度B和音圈导线长度L的乘积)，以此使得扬声器100具有更好的瞬态响应和更高的灵敏度，使声音更加清晰、自然。

进一步地，请参阅图6至图8，外固定部81和第二振膜24的外周侧夹设在第一壳体31和第二壳体32之间。弹性支撑件8的具体结构已于上文进行了详细描述，在此不再一一赘述，基于以上描述的，音圈22以及第二振膜24固定于第一壳体31，则连接于音圈22与第二振膜24的弹性支撑件8也应优先固定于第一壳体31后，再与第二壳体32盖合完成扬声器100的组装，此时，基于第二振膜24位于第一壳体31与第二壳体32之间的结构设置，弹性支撑件8的外固定部81上的第一电连部811需要伸出外壳3设置，故本实施例中将外固定部81设置为夹持于第二振膜24与第二壳体32之间，以便于第一电连部811的布设。

此外，请参阅图1至图4以及图18，第一振膜21包括第一折环211和第一振动板212，第一折环211的外周侧与外壳3连接，第一折环211的内周侧与第一振动板212连接；第一振动板212一体设有凸起部与音圈22连接；或者，音圈22的端部固定有连接板9，连接板9连接音圈22与第一振动板212。第一振膜21与音圈22的连接方式可以不作限定，即可以是第一振膜21直接与音圈22连接，也可以是通过连接板9进行连接，实际以第一振膜21的结构尺寸以及第一振膜21与音圈22之间的距离为主，能够将第一振膜21连接于音圈22，且保障其封闭即可。

请参阅图17以及图21，本申请还提出一种电子设备1000，其中，电子设备1000包括腔体200以及扬声器100，腔体200开设有电子设备出声孔201；扬声器100的具体结构参照上述实施例，由于电子设备1000采用了上述所有实施例的全部技术方案，因此至少具有上述实施例的技术方案所带来的所有有益效果，在此不再一一赘述，第一出声空间4a与第二出声腔6a均与电子设备出声孔201连通。

具体地，第一振膜21与中间隔膜23之间限定出第一后出声腔4b，第二振膜24背离中间隔膜23的一侧限定第二后出声腔6b，第一后出声腔4b与第二后出声腔6b连通，扬声器100设有后出声通道101，第一后出声腔4b以及第二后出声腔6b通过后出声通道101与腔体200连通，且腔体200的有效容积≥2.5cc。

在本申请的电子设备中，通过后出声通道101连通扬声器100的后出声腔(第一后出声腔4b和第二后出声腔6b)与电子设备的腔体200，利用电子设备的腔体200扩展扬声器100的后出声腔的空间，有利于后出声腔声波的扩散，减小振动系统2在有效振动面积增大的情况下在振动过程中压缩后出声腔的空气受到的反作用力，从而可以实现振动系统2的大振幅振动，提升扬声器100的音质；并且，较大的腔体200容积可以提供更好的散热空间，有助于降低扬声器100的温度，从而提高其稳定性和使用寿命。

基于以上描述的扬声器100的具体结构，第一后出声腔4b与第二后出声腔6b连通，后出声通道101可以设置在扬声器100的外壳3上或者磁路系统1上。当后出声通道101设置在磁路系统1上时，后出声通道101为贯穿磁轭14的通孔，当然，也可以采用其他的方式使得后出声腔与腔体200连通，在此不作具体限定。基于此，为避免与第一后出声腔4b以及第二后出声腔6b连通的封闭的腔体200内不流通的空气在扬声器100发声振动时阻碍其振动发声，需将腔体200的有效容积设置为不小于2.5cc，以减小以致消除影响，满足电子设备1000的发声性能。

以上仅为本实用新型的示例性的实施方式，并非因此限制本实用新型的专利范围，凡是在本实用新型的技术构思下，利用本实用新型说明书及附图内容所作的等效结构变换，或直接/间接运用在其他相关的技术领域均包括在本实用新型的专利保护范围内。

文献来源：https://pss-system.cponline.cnip ... revPageTit=changgui

子弹飞

国英电子（惠州）有限公司关于专利公开号（授权）：CN218897296U相关气动高音扬声器专利。

申请号：CN202221603390.8
申请日：2022.06.24
申请人所在国家/地区/组织：CN
代理人：刘菊欣
代理机构：广州京诺知识产权代理有限公司 44407
公开号（授权）：CN218897296U
公开日期（授权）：2023.04.21
申请人（授权）：国英电子（惠州）有限公司
发明人（授权）：陈坚强
IPC分类（授权）：H04R9/02;H04R9/06
发明名称（授权）：气动高音扬声器

摘要（授权）：
本实用新型提供了一种气动高音扬声器，包括：用于产生磁场的U铁、用于固定磁钢的支架以及面板和用于调节音膜阻尼效果以改善音膜在工作时的非线性谐波失真的阻尼板，其中：支架固定安装在U铁内，磁钢封装在支架的内侧；阻尼板固定安装在支架的内侧。本实用新型提供的气动高音扬声器，设置的支架、磁钢、音膜、阻尼板以及面板在组装以后仍然便于进行更换，组装的结构简易紧凑，其尺寸可以任意设计，尤其是面板在组装以后仍然便于进行任意更换和定制面板，若将多个该气动高音扬声器组合到一起可以组成高音扬声器线阵和矩阵，实用性较好，应用场景更为广泛，尤其是在监听、会议、广播扬声器系统上有广泛的应用。


文献资料引用自：https://pss-system.cponline.cnip ... revPageTit=changgui

子弹飞

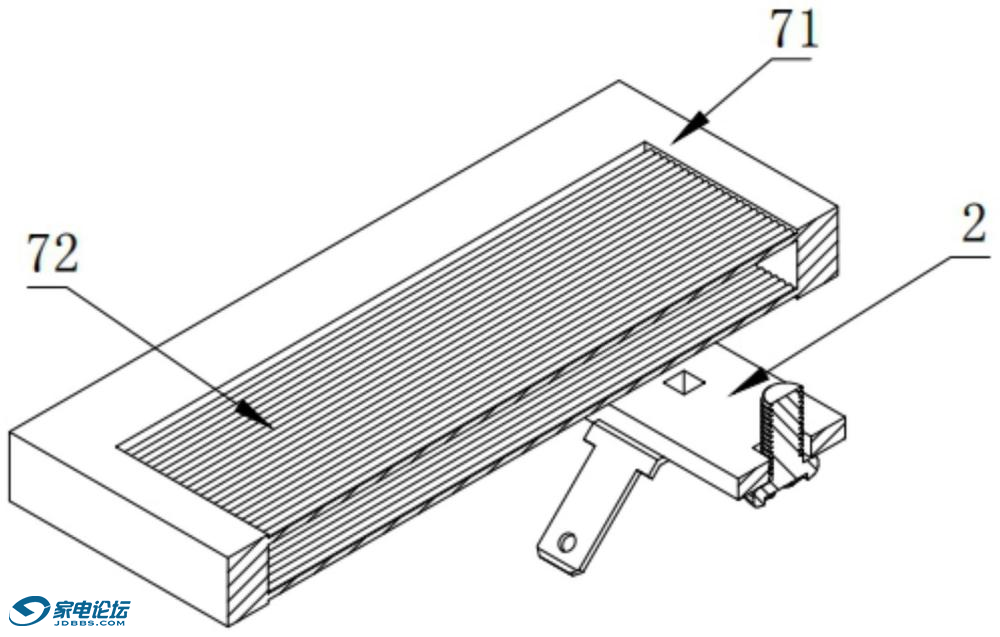

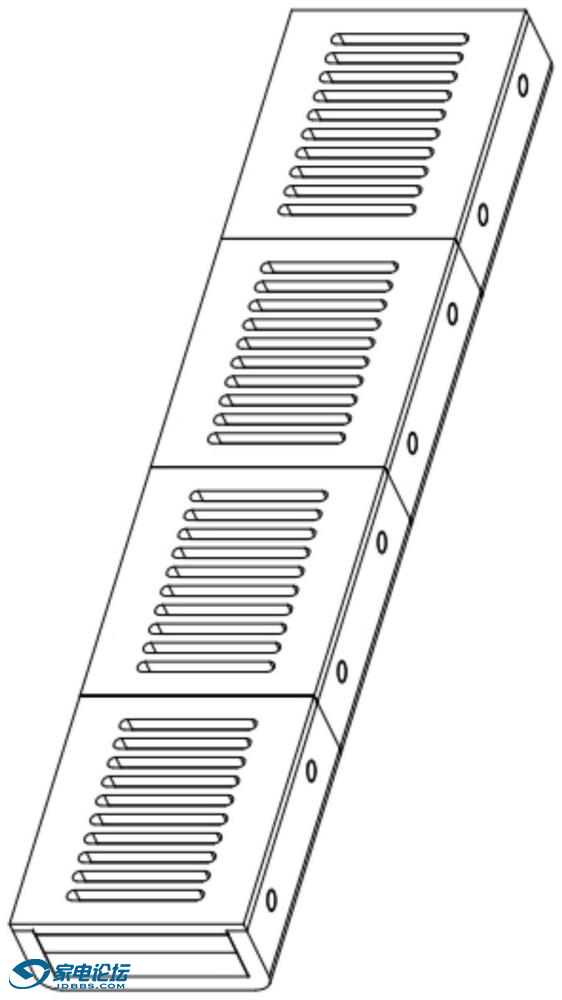

国英电子（惠州）有限公司关于专利公开号（授权）：CN218897296U相关气动高音扬声器专利。（附图）

子弹飞

权利要求

1.一种气动高音扬声器，其特征在于，包括：
用于产生磁场的U铁；
用于固定磁钢的支架，所述支架固定安装在所述U铁内，所述磁钢封装在所述支架的内侧；
用于调节音膜阻尼效果以改善音膜在工作时的非线性谐波失真的阻尼板，所述阻尼板固定安装在所述支架的内侧，且所述阻尼板位于所述磁钢远离所述U铁的一侧，所述音膜固定安装在所述支架背向所述U铁的一侧面上；
面板，其固定安装在所述U铁朝向所述音膜的一侧面上。
2.根据权利要求1所述的气动高音扬声器，其特征在于，还包括接线端子，所述接线端子通过螺钉固定安装在所述U铁背向所述阻尼板的一侧面上，且所述接线端子通过导线与所述音膜电性连接。
3.根据权利要求2所述的气动高音扬声器，其特征在于，所述音膜包括固定框以及两个音膜片，所述固定框封装在所述面板与所述支架之间，两个所述音膜片均固定安装在所述固定框的内侧，且两个所述音膜片之间具有间隙。
4.根据权利要求1所述的气动高音扬声器，其特征在于，所述阻尼板为羊毛毡阻尼板。

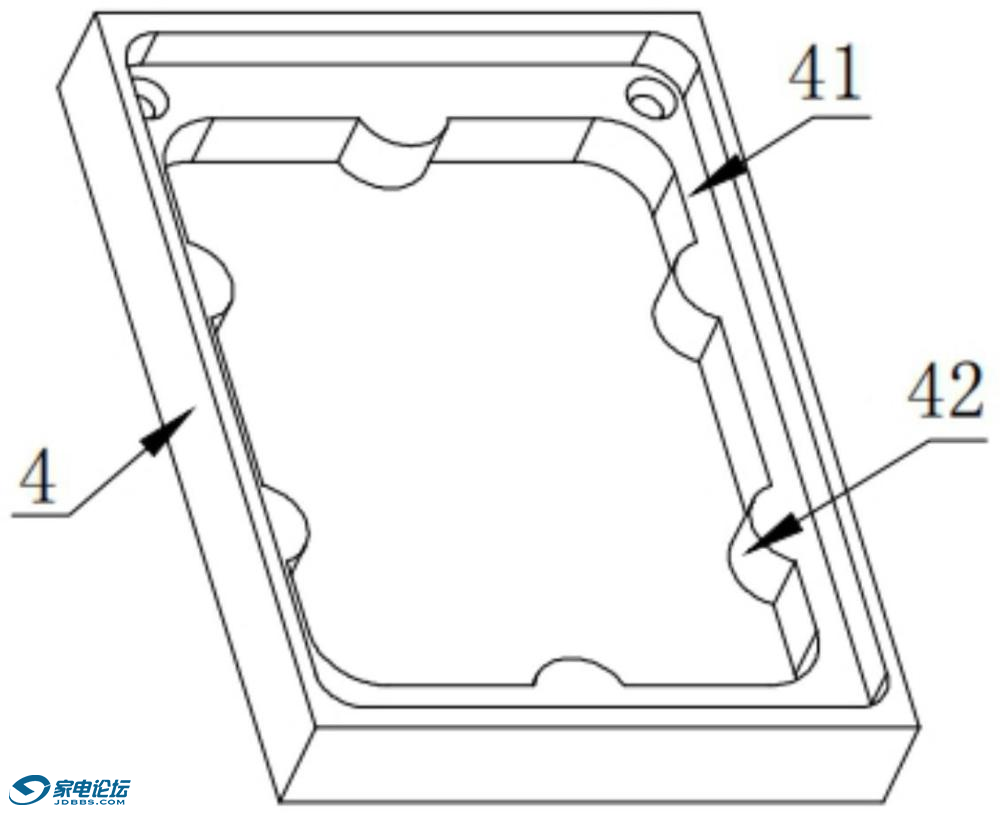

5.根据权利要求4所述的气动高音扬声器，其特征在于，所述支架为方框形结构，且所述支架上设有用于安装所述阻尼板的安装槽。
6.根据权利要求5所述的气动高音扬声器，其特征在于，所述支架的内侧壁上一体设有若干弧形凸起。
7.根据权利要求1所述的气动高音扬声器，其特征在于，所述面板上均匀开设有若干音孔。
8.根据权利要求2所述的气动高音扬声器，其特征在于，所述接线端子上设有与所述螺钉相匹配的安装孔。

说明书

气动高音扬声器
技术领域
本实用新型涉及扬声器技术领域，具体是涉及一种气动高音扬声器。
背景技术
扬声器是一种把电信号转变为声信号的换能器件，扬声器的性能优劣对音质的影响很大。扬声器在音响设备中是一个最薄弱的器件，而对于音响效果而言，它又是一个最重要的部件。扬声器的种类繁多，而且价格相差很大。音频电能通过电磁，压电或静电效应，使其纸盆或膜片振动并与周围的空气产生共振(共鸣)而发出声音。
气动高音扬声器是一种新型的扬声器，尽管目前的气动高音扬声器性能比较优异，但是目前的气动高音扬声器还存在如下缺陷：
目前的气动高音扬声器主要由基板、磁钢、音膜、阻尼板以及面板组成，其磁钢、音膜、阻尼板以及面板在组装以后就难以进行更换，组装的结构复杂松散，其尺寸不可任意设计，导致实用性不好。
实用新型内容
本实用新型以解决背景技术中提出的问题为目的，提供了一种气动高音扬声器。
具体技术方案如下：
一种气动高音扬声器，包括：
用于产生磁场的U铁；
用于固定磁钢的支架，所述支架固定安装在所述U铁内，所述磁钢封装在所述支架的内侧；
用于调节音膜阻尼效果以改善音膜在工作时的非线性谐波失真的阻尼板，所述阻尼板固定安装在所述支架的内侧，且所述阻尼板位于所述磁钢远离所述U铁的一侧，所述音膜固定安装在所述支架背向所述U铁的一侧面上；
面板，其固定安装在所述U铁朝向所述音膜的一侧面上。
作为本实用新型的一种优选方案，还包括接线端子，所述接线端子通过螺钉固定安装在所述U铁背向所述阻尼板的一侧面上，且所述接线端子通过导线与所述音膜电性连接。
作为本实用新型的一种优选方案，所述音膜包括固定框以及两个音膜片，所述固定框封装在所述面板与所述支架之间，两个所述音膜片均固定安装在所述固定框的内侧，且两个所述音膜片之间具有间隙。
作为本实用新型的一种优选方案，所述阻尼板为羊毛毡阻尼板。
作为本实用新型的一种优选方案，所述支架为方框形结构，且所述支架上设有用于安装所述阻尼板的安装槽。
作为本实用新型的一种优选方案，所述支架的内侧壁上一体设有若干弧形凸起。
作为本实用新型的一种优选方案，所述面板上均匀开设有若干音孔。
作为本实用新型的一种优选方案，所述接线端子上设有与所述螺钉相匹配的安装孔。
本实用新型具有以下有益效果：
本实用新型提供的气动高音扬声器主要由U铁、支架、磁钢、音膜、阻尼板以及面板组成，其采用U铁作用安装基础，使得支架、磁钢、音膜、阻尼板以及面板在组装以后仍然便于进行更换，组装的结构简易紧凑，其尺寸可以任意设计，尤其是面板在组装以后仍然便于进行任意更换和定制面板，若将多个该气动高音扬声器组合到一起可以组成高音扬声器线阵和矩阵，实用性较好，应用场景更为广泛，尤其是在监听、会议、广播扬声器系统上有广泛的应用。

附图说明

图1为本实用新型实施例提供的气动高音扬声器的结构示意图；
图2为本实用新型实施例提供的气动高音扬声器的另一视角的结构示意图；
图3为本实用新型实施例提供的气动高音扬声器的剖视结构示意图；
图4为本实用新型实施例提供的气动高音扬声器的爆炸结构示意图；
图5为本实用新型实施例提供的气动高音扬声器的音膜与接线端子的组装示意图；
图6为本实用新型实施例提供的气动高音扬声器的局部剖视结构示意图；
图7为本实用新型实施例提供的气动高音扬声器中的支架的结构示意图；
图8为本实用新型实施例提供的多个气动高音扬声器呈线阵使用时的示意图；
图9为本实用新型实施例提供的气动高音扬声器将面板设计成圆形时的示意图；
图10为本实用新型实施例提供的气动高音扬声器将面板设计成圆形时的另一视角的示意图。

附图中：

1、螺钉；
2、接线端子；
3、U铁；
4、支架；41、安装槽；42、弧形凸起；
5、磁钢；
6、阻尼板；
7、音膜；71、固定框；72、音膜片；
8、面板；81、音孔。
具体实施方式
下面结合附图并通过具体实施方式来进一步说明本实用新型的技术方案。
其中，附图仅用于示例性说明，表示的仅是示意图，而非实物图，不能理解为对本专利的限制；为了更好地说明本实用新型的实施例，附图某些部件会有省略、放大或缩小，并不代表实际产品的尺寸；对本领域技术人员来说，附图中某些公知结构及其说明可能省略是可以理解的。
本实用新型实施例的附图中相同或相似的标号对应相同或相似的部件；在本实用新型的描述中，需要理解的是，若出现术语“上”、“下”、“左”、“右”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此附图中描述位置关系的用语仅用于示例性说明，不能理解为对本专利的限制，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语的具体含义。
在本实用新型的描述中，除非另有明确的规定和限定，若出现术语“连接”等指示部件之间的连接关系，该术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个部件内部的连通或两个部件的相互作用关系。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
实施例1
本实施例提供的气动高音扬声器，如图1-图7所示，包括：用于产生磁场的U铁3、用于固定磁钢5的支架4、用于调节音膜7阻尼效果以改善音膜7在工作时的非线性谐波失真的阻尼板6以及面板8。
其中：支架4固定安装在U铁3内，磁钢5封装在支架4的内侧。
阻尼板6固定安装在支架4的内侧，且阻尼板6位于磁钢5远离U铁3的一侧，音膜7固定安装在支架4背向U铁3的一侧面上。
面板8固定安装在U铁3朝向音膜7的一侧面上。
采用上述技术方案的气动高音扬声器主要由U铁3、支架4、磁钢5、音膜7、阻尼板6以及面板8组成，其采用U铁3作用安装基础，使得支架4、磁钢5、音膜7、阻尼板6以及面板8在组装以后仍然便于进行更换，组装的结构简易紧凑，其尺寸可以任意设计，实用性较好。
值得说明的是上述固定安装均采用胶水进行粘结的，便于在后期进行拆卸更换部件。
值得说明的是，U铁3为U形铁基板，用作该气动高音扬声器的安装基础。
具体的，为了方便该气动高音扬声器便于在使用时接线，在本实施例中：该气动高音扬声器还包括接线端子2，接线端子2通过螺钉1固定安装在U铁3背向阻尼板6的一侧面上，且接线端子2通过导线与音膜7电性连接。
具体的，为了展宽该气动高音扬声器的工作频率范围，在本实施例中：音膜7包括固定框71以及两个音膜片72，固定框71封装在面板8与支架4之间，两个音膜片72均固定安装在固定框71的内侧，且两个音膜片72之间具有间隙，两个音膜片72之间的间隙封闭空间形成一体，增强了音膜7的结构强度，减少音膜7的分割振动而减少谐波失真，该种封闭空间结构在提高音膜7的结构强度的同时既不会提高音膜的谐振频率，甚至还会降低音膜的谐振频率，还展宽了该气动高音扬声器的工作频率范围。
具体的，为了提高音膜7的阻尼效果以改善音膜7在工作时的非线性谐波失真的情况，在本实施例中：阻尼板6为羊毛毡阻尼板，通过选择羊毛毡制成的阻尼板6可以进一步提升改善音膜7在工作时的非线性谐波失真的状况。
具体的，为了方便安装阻尼板6，使得该气动高音扬声器结构更加紧凑，在本实施例中：支架4为方框形结构，且支架4上设有用于安装阻尼板6的安装槽41。
具体的，为了再进一步改善音膜7在工作时的非线性谐波失真的状况，在本实施例中：支架4的内侧壁上一体设有若干弧形凸起42。
具体的，为了保证该气动高音扬声器的音响效果，在本实施例中：面板8上均匀开设有若干音孔81。
具体的，为了方便将接线端子2安装在U铁3上，在本实施例中：接线端子2上设有与螺钉1相匹配的安装孔。
实施例2
如图8所示，将实施例1提供的多个气动高音扬声器呈线阵使用，应用场景更为广泛，尤其是在监听、会议、广播扬声器系统上有广泛的应用，使用品质优良。
实施例3
如图9-10所示，将实施例1提供的气动高音扬声器中的面板8设置有圆形，并通过连接座安装在U铁3上，使得该气动高音扬声器可以根据不同的场景选择适合的造型，实用性较好。
综上，本实施例提供的气动高音扬声器，具有如下优点：
该气动高音扬声器主要由U铁3、支架4、磁钢5、音膜7、阻尼板6以及面板8组成，其采用U铁3作用安装基础，使得支架4、磁钢5、音膜7、阻尼板6以及面板8在组装以后仍然便于进行更换，组装的结构简易紧凑，其尺寸可以任意设计，实用性较好，同时两个音膜片72之间具有间隙，两个音膜片72之间的间隙封闭空间形成一体，增强了音膜7的结构强度，减少音膜7的分割振动而减少谐波失真，该种封闭空间结构在提高音膜7的结构强度的同时既不会提高音膜的谐振频率，甚至还会降低音膜的谐振频率，还展宽了该气动高音扬声器的工作频率范围，通过选择羊毛毡制成的阻尼板6可以进一步提升改善音膜7在工作时的非线性谐波失真的状况。
以上仅为本实用新型较佳的实施例，并非因此限制本实用新型的实施方式及保护范围，对于本领域技术人员而言，应当能够意识到凡运用本实用新型说明书及图示内容所作出的等同替换和显而易见的变化所得到的方案，均应当包含在本实用新型的保护范围内。

文献资料引用自：https://pss-system.cponline.cnip ... revPageTit=changgui

子弹飞

气动高音扬声器 实用新型 CN201920452124.1 2019-04-02（授权） 国英电子(惠州)有限公司

申请号：CN201920452124.1
申请日：2019.04.02
申请人所在国家/地区/组织：CN
公开号（授权）：CN209517500U
公开日期（授权）：2019.10.18
申请人（授权）：国英电子（惠州）有限公司
发明人（授权）：陈坚强
IPC分类（授权）：H04R9/02;H04R9/06
发明名称（授权）：气动高音扬声器

摘要（授权）：

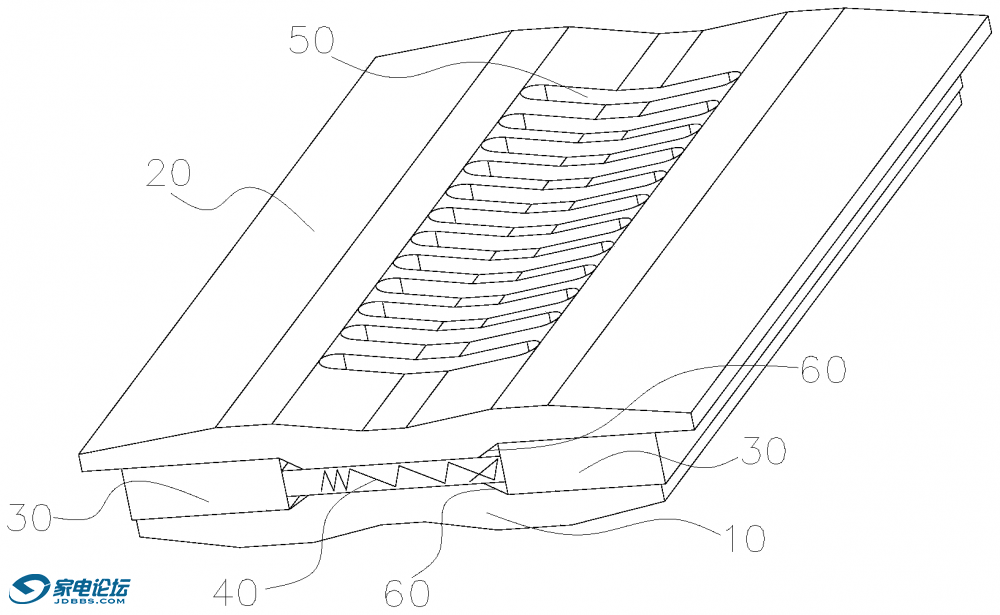

本实用新型公开一种气动高音扬声器，包括面板和底板，还包括两块互相平行设置于面板和底板固定之间的磁片，各磁片分别与面板和底板固定连接，面板、底板和磁片围合成框状结构，还包括设置于框状结构内的折叠振膜，面板和底板对应折叠振膜处分别设有若干栅孔，折叠振膜沿两个磁片的距离方向折叠。通过磁片、面板和底板围合的框状结构，结合折叠振膜的空气吸入和挤出方向，在对应位置设置栅孔，结构紧凑，体积小，产生的声波通过栅孔向外传递，减少由于声波朝其他反向传递引起的边界扭曲，声音的真实度高。





文献资料引用自：https://pss-system.cponline.cnip ... revPageTit=changgui

子弹飞

双音双膜气动高音喇叭 实用新型 CN202123229200.9 2021-12-21（授权） 国英电子(惠州)有限公司

申请号：CN202123229200.9
申请日：2021.12.21
申请人所在国家/地区/组织：CN
代理人：刘菊欣
代理机构：广州京诺知识产权代理有限公司 44407
公开号（授权）：CN216700299U
公开日期（授权）：2022.06.07
申请人（授权）：国英电子（惠州）有限公司
发明人（授权）：陈坚强
IPC分类（授权）：H04R9/02;H04R7/02;H04R9/06
发明名称（授权）：双音双膜气动高音喇叭

摘要（授权）：
本实用新型涉及喇叭技术领域，其提供了一种双音双膜气动高音喇叭，包括：主体结构，主体结构包括面板一、面板二、磁环、音膜一以及音膜二，面板一以及面板二上均设有音孔，磁环固定安装在面板二与面板一之间，音膜一封装在面板一与磁环之间，音膜二封装在面板二与与磁环之间，音膜二与音膜一之间形成密闭空间，密闭空间中具有空气，主体结构还包括阻尼板，阻尼板固定安装在磁环的内部，且阻尼板由羊毛毡制成。本实用新型提供的双音双膜气动高音喇叭，展宽了气动高音喇叭的工作频率范围，有效改善音膜的非线性谐波失真，音膜一以及音膜二片间设置的阻尼板解决了单膜片难以解决机械阻尼的难题，破解了行业的难题。



















文献资料引用自：https://pss-system.cponline.cnip ... revPageTit=changgui

老浦东

顶一下花腔男高音独唱！！！

子弹飞

权利要求
1.一种双音双膜气动高音喇叭，其特征在于，包括：
主体结构，所述主体结构包括面板一、面板二、磁环、音膜一以及音膜二，所述面板一以及所述面板二上均设有音孔，所述磁环固定安装在所述面板二与所述面板一之间，所述音膜一封装在所述面板一与所述磁环之间，所述音膜二封装在所述面板二与所述磁环之间，所述音膜二与所述音膜一之间形成密闭空间，所述密闭空间中具有空气。
2.根据权利要求1所述的双音双膜气动高音喇叭，其特征在于，所述主体结构还包括阻尼板，所述阻尼板固定安装在所述磁环的内部，且所述阻尼板由羊毛毡制成。
3.根据权利要求2所述的双音双膜气动高音喇叭，其特征在于，所述音膜二与所述音膜一对称分布在所述阻尼板的两侧。
4.根据权利要求3所述的双音双膜气动高音喇叭，其特征在于，所述音膜二与所述音膜一均具有正负极连接线，所述正负极连接线均延伸至所述主体结构的外部。
5.根据权利要求4所述的双音双膜气动高音喇叭，其特征在于，所述面板一的内侧面上以及所述面板二的内侧面上均设有用于穿过所述正负极连接线的穿线槽。
6.根据权利要求5所述的双音双膜气动高音喇叭，其特征在于，所述面板一以及所述面板二均为塑料制成，且所述面板一以及所述面板二均为圆形。
7.根据权利要求6所述的双音双膜气动高音喇叭，其特征在于，所述面板一以及所述面板二的中心位置处均朝向所述磁环形成喇叭状凹陷。
8.根据权利要求7所述的双音双膜气动高音喇叭，其特征在于，所述音孔均分布在所述喇叭状凹陷处，每个所述喇叭状凹陷处的所述音孔均呈环向等角度布置。
9.根据权利要求1所述的双音双膜气动高音喇叭，其特征在于，所述磁环为磁钢制成。
10.根据权利要求1所述的双音双膜气动高音喇叭，其特征在于，所述面板一与所述面板二的结构完全相同，所述音膜一与所述音膜二的结构完全相同。
说明书
双音双膜气动高音喇叭
技术领域
本实用新型涉及喇叭技术领域，具体是涉及一种双音双膜气动高音喇叭。
背景技术
喇叭其实是一种电能转换成声音的一种转换设备，当不同的电子能量传至线圈时，线圈产生一种能量与磁铁的磁场互动，这种互动造成纸盘振动，因为电子能量随时变化，喇叭的线圈会往前或往后运动，因此喇叭的纸盘就会跟着运动，此动作使空气的疏密程度产生变化而产生声音。
目前的气动高音喇叭的工作频率范围较小，音膜的非线性谐波失真较为严重，存在单膜片难以解决机械阻尼的难题，也导致行业存在难题。
为此，提出一种双音双膜气动高音喇叭。
实用新型内容
本实用新型以展宽气动高音喇叭的工作频率范围，有效改善音膜的非线性谐波失真，解决单膜片难以解决机械阻尼的难题，破解行业难题为目的，提供了一种双音双膜气动高音喇叭。
具体技术方案如下：
一种双音双膜气动高音喇叭，包括：
主体结构，所述主体结构包括面板一、面板二、磁环、音膜一以及音膜二，所述面板一以及所述面板二上均设有音孔，所述磁环固定安装在所述面板二与所述面板一之间，所述音膜一封装在所述面板一与所述磁环之间，所述音膜二封装在所述面板二与与所述磁环之间，所述音膜二与所述音膜一之间形成密闭空间，所述密闭空间中具有空气。
作为本实用新型的一种优选方案，所述主体结构还包括阻尼板，所述阻尼板固定安装在所述磁环的内部，且所述阻尼板由羊毛毡制成。
作为本实用新型的一种优选方案，所述音膜二与所述音膜一对称分布在所述阻尼板的两侧。
作为本实用新型的一种优选方案，所述音膜二与所述音膜一均具有正负极连接线，所述正负极连接线均延伸至所述主体结构的外部。
作为本实用新型的一种优选方案，所述面板一的内侧面上以及所述面板二的内侧面上均设有用于穿过所述正负极连接线的穿线槽。
作为本实用新型的一种优选方案，所述面板一以及所述面板二均为塑料制成，且所述面板一以及所述面板二均为圆形。
作为本实用新型的一种优选方案，所述面板一以及所述面板二的中心位置处均朝向所述磁环形成喇叭状凹陷。
作为本实用新型的一种优选方案，所述音孔均分布在所述喇叭状凹陷处，每个所述喇叭状凹陷处的所述音孔均呈环向等角度布置。
作为本实用新型的一种优选方案，所述磁环为磁钢制成。
作为本实用新型的一种优选方案，所述面板一与面板二的结构完全相同，所述音膜一与所述音膜二的结构完全相同。
本实用新型具有以下有益效果：
1、音膜一以及音膜二通过气囊式封闭空间形成一体，增强了音膜的结构强度，减少音膜的分割振动而减少谐波失真，该种气囊式封闭空间结构提高音膜的结构强度，既不会提高音膜的谐振频率，甚至还会降低音膜的谐振频率，展宽了气动高音喇叭的工作频率范围；
2、利用气囊式封闭空间的空气阻尼，达到改善音膜的非线性谐波失真；
3、该种气囊式封闭空间结构的音膜一以及音膜二是背对背、对称设置的，在推挽工作中可以抵消两片音膜非对称形状所产生的非线性失真，从而达到改善谐波失真的作用；
4、在该种气囊式封闭空间结构中音膜一以及音膜二中间设置了机械阻尼材料即阻尼板，通过选择羊毛毡制成的阻尼板和数量可以调节气动膜片的阻尼效果，从而进一步提升改善膜片在工作时的非线性谐波失真，音膜一以及音膜二片间设置的阻尼板解决了单膜片难以解决机械阻尼的难题，可以说，破解了行业的难题。
附图说明
图1为本实用新型实施例提供的双音双膜气动高音喇叭的结构示意图；
图2为本实用新型实施例提供的双音双膜气动高音喇叭的爆炸结构示意图；
图3为本实用新型实施例提供的双音双膜气动高音喇叭的正视结构示意图；
图4为图3沿A-A剖开的剖视结构示意图；
图5为本实用新型实施例提供的双音双膜气动高音喇叭的面板一的结构示意图；
图6为本实用新型实施例提供的双音双膜气动高音喇叭的单音膜工作模式的频率变化图；
图7为本实用新型实施例提供的双音双膜气动高音喇叭的双音膜正推挽工作模式的频率变化图；
图8为本实用新型实施例提供的双音双膜气动高音喇叭的双音膜反推挽工作模式的频率变化图；
图9为本实用新型实施例提供的双音双膜气动高音喇叭的谐波失真的改善对比图。
附图中：
1、面板一；2、面板二；3、磁环；4、阻尼板；5、音膜一；6、音膜二；7、音孔；8、穿线槽。
具体实施方式
下面结合附图并通过具体实施方式来进一步说明本实用新型的技术方案。
其中，附图仅用于示例性说明，表示的仅是示意图，而非实物图，不能理解为对本专利的限制；为了更好地说明本实用新型的实施例，附图某些部件会有省略、放大或缩小，并不代表实际产品的尺寸；对本领域技术人员来说，附图中某些公知结构及其说明可能省略是可以理解的。
本实用新型实施例的附图中相同或相似的标号对应相同或相似的部件；在本实用新型的描述中，需要理解的是，若出现术语“上”、“下”、“左”、“右”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此附图中描述位置关系的用语仅用于示例性说明，不能理解为对本专利的限制，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语的具体含义。
在本实用新型的描述中，除非另有明确的规定和限定，若出现术语“连接”等指示部件之间的连接关系，该术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个部件内部的连通或两个部件的相互作用关系。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
本实用新型实施例提供的双音双膜气动高音喇叭，如图1-图5所示，包括：主体结构，主体结构包括面板一1、面板二2、磁环3、音膜一5以及音膜二6，面板一1以及面板二2上均设有音孔7，磁环3固定安装在面板二2与面板一1之间，音膜一5封装在面板一1与磁环3之间，音膜二6封装在面板二2与与磁环3之间，音膜二6与音膜一5之间形成密闭空间，密闭空间中具有空气。
其中，如图1-图4所示，更为完善地，主体结构还包括阻尼板4，阻尼板4固定安装在磁环3的内部，且阻尼板4由羊毛毡制成，且阻尼板4的厚度可以根据实际工艺标准确定。
采用上述技术方案的双音双膜气动高音喇叭主要由面板一1、面板二2、磁环3、音膜一5以及音膜二6组成，使得该双音双膜气动高音喇叭结构简单，尤其适合大批量生产。
其在工作原理为：磁环3、音膜一5以及音膜二6之间形成密闭空间(气囊式空间)，密闭空间中具有空气(空气作为介质)，使得音膜一5以及音膜二6能够通过空气相互作用而形成一体，在工作中，音膜一5以及音膜二6能够通过密闭空间中的空气相互推挽、相互阻尼、相互弥补进行工作；
同时，在工作中，磁环3、音膜一5以及音膜二6之间形成的密闭空间结构，在改善气动高音的非线性谐波失真起到重要的作用。
本实用新型改善非线性谐波失真有以下四个方面：
1、音膜一5以及音膜二6通过气囊式封闭空间形成一体，增强了音膜的结构强度，减少音膜的分割振动而减少谐波失真，该种气囊式封闭空间结构提高音膜的结构强度，既不会提高音膜的谐振频率，甚至还会降低音膜的谐振频率，展宽了气动高音喇叭的工作频率范围；
2、利用气囊式封闭空间的空气阻尼，达到改善音膜的非线性谐波失真；
3、该种气囊式封闭空间结构的音膜一5以及音膜二6是背对背、对称设置的，在推挽工作中可以抵消两片音膜非对称形状所产生的非线性失真，从而达到改善谐波失真的作用；
4、在该种气囊式封闭空间结构中音膜一5以及音膜二6中间设置了机械阻尼材料即阻尼板4，通过选择羊毛毡制成的阻尼板4和数量可以调节气动膜片的阻尼效果，从而进一步提升改善膜片在工作时的非线性谐波失真。
音膜一5以及音膜二6片间设置的阻尼板4解决了单膜片难以解决机械阻尼的难题，可以说，破解了行业的难题。
另外需要说明的是阻尼板4具体的材质可以根据扬声器的用途、应用场景的要求来调整阻尼板的材料(阻尼系数)、阻尼材料的厚度(数量、密度)。实际应用中是可以灵活调整的，本实施例中将阻尼板4采用羊毛毡制成，是因为羊毛毡制成的阻尼板4调节气动膜片的阻尼效果较优。
具体的，在本实施例中：
1、单音膜工作模式：在电路上只连接一组膜片(音膜一5以及音膜二6中的其中一个)工作，单膜片工作时，其中一组膜片处于主动工作状态，通过气囊式封闭空间结构内的空气耦合驱动另一组膜片被动工作，该模式形成“双谐振峰状态”，音膜的工作频率范围比较宽，一组膜片主动辐射声音，另一组膜片被动辐射声音，形成前后辐射倒8字指向性，特点是前辐射声压比后辐射声压高约6db。
2、双音膜正推挽工作模式：在电路上两组膜片(音膜一5以及音膜二6)同时反相工作(串联、并联亦同)，双音膜工作时，由于双音膜背对背设置、电路反相连接，双音膜处于同方向推挽振动状态，均为主动工作，相互驱动推挽，该模式形成“单谐振峰状态”，但谐振频率更低、谐振峰更高，输出声压更高，这时的音膜工作频率范围最宽，输出声压比单膜模式高约3db。由于双膜主动工作前后辐射，也是呈现倒8字指向性。特点是前后辐射声压相同，但声相位相反。
3、双音膜反推挽工作模式：在电路上两组膜片(音膜一5以及音膜二6)同时同相工作(串联、并联亦同)。双音膜工作时，由于双音膜背对背设置、电路同相连接，双音膜处于反方向对向推挽振动状态，均为主动工作，相互驱动反向推挽，该模式也形成“单谐振峰状态”，但谐振频率比较高，频率响应曲线向高频率方向偏移。这时的音膜工作频率范围较窄，输出声压与双音膜正推挽工作模式一样。由于双膜主动工作前后辐射，也是呈现倒8字指向性。特点是前后辐射声压相同，频率响应工作范围较窄，但声相位相同。
具体的，在本实施例中，为了进一步改善音膜一5以及音膜二6在工作时的非线性谐波失真，设置的音膜二6与音膜一5对称分布在阻尼板4的两侧。
具体的，在本实施例中，如图2所示，为了使得音膜二6与音膜一5便于接线，设置的音膜二6与音膜一5均具有正负极连接线，正负极连接线均延伸至主体结构的外部，便于通过正负极连接线接线。
具体的，在本实施例中，如图2所示，为了方便正负极连接线引出，设置的面板一1的内侧面上以及面板二2的内侧面上均设有用于穿过正负极连接线的穿线槽8。
具体的，在本实施例中，如图1-4所示，为了消除面板一1以及面板二2对音膜二6与音膜一5的干扰，设置的面板一1以及面板二2均为塑料制成，且面板一1以及面板二2均为圆形。
具体的，在本实施例中，如图2所示，为了提高该双音双膜气动高音喇叭的音质，设置的面板一1以及面板二2的中心位置处均朝向磁环3形成喇叭状凹陷，音孔7均分布在喇叭状凹陷处，每个喇叭状凹陷处的音孔7均呈环向等角度布置。
具体的，在本实施例中，为了提高磁环3的性能，设置的磁环3为磁钢制成。
具体的，在本实施例中，为了更进一步提升改善该双音双膜气动高音喇叭在工作时的非线性谐波失真，如图2所示，设置的面板一1与面板二2的结构完全相同，且面板一1与面板二2对称设置，音膜一5与音膜二6的结构完全相同，且音膜一5与音膜二6对称设置。
具体的，在本实施例中，对本实施例提供的双音双膜气动高音喇叭的性能进行测试结果如下：
图6为本实用新型实施例提供的双音双膜气动高音喇叭的单音膜工作模式的频率变化图；
图7为本实用新型实施例提供的双音双膜气动高音喇叭的双音膜正推挽工作模式的频率变化图；
图8为本实用新型实施例提供的双音双膜气动高音喇叭的双音膜反推挽工作模式的频率变化图；
图9为本实用新型实施例提供的双音双膜气动高音喇叭的谐波失真的改善对比图。
通过图6-图9示出的数据可知，本实施例提供的双音双膜气动高音喇叭，具有如下优点：
1、音膜一5以及音膜二6通过气囊式封闭空间形成一体，增强了音膜的结构强度，减少音膜的分割振动而减少谐波失真，该种气囊式封闭空间结构提高音膜的结构强度，既不会提高音膜的谐振频率，甚至还会降低音膜的谐振频率，展宽了气动高音喇叭的工作频率范围；
2、利用气囊式封闭空间的空气阻尼，达到改善音膜的非线性谐波失真；
3、该种气囊式封闭空间结构的音膜一5以及音膜二6是背对背、对称设置的，在推挽工作中可以抵消两片音膜非对称形状所产生的非线性失真，从而达到改善谐波失真的作用；
4、在该种气囊式封闭空间结构中音膜一5以及音膜二6中间设置了机械阻尼材料即阻尼板4，通过选择羊毛毡制成的阻尼板4和数量可以调节气动膜片的阻尼效果，从而进一步提升改善膜片在工作时的非线性谐波失真，音膜一5以及音膜二6片间设置的阻尼板4解决了单膜片难以解决机械阻尼的难题，可以说，破解了行业的难题。
以上仅为本实用新型较佳的实施例，并非因此限制本实用新型的实施方式及保护范围，对于本领域技术人员而言，应当能够意识到凡运用本实用新型说明书及图示内容所作出的等同替换和显而易见的变化所得到的方案，均应当包含在本实用新型的保护范围内。


相关文献引用自：https://pss-system.cponline.cnip ... revPageTit=changgui

StereoMark

老浦东 发表于 2026-1-10 18:47
顶一下花腔男高音独唱！！！

哈哈哈，慢慢分享。

喜欢独唱，尤其夜深人静，2025伤感情歌。全套独唱设备都是我自己调的呢。

StereoMark

独唱虽然寂寞，好处是思路不容易受到干扰，逻辑连续性强。
