使用石英锁相电机改造自动反转双卡座

wkz

石英锁相电机具有高精度、高稳定性、低噪音的特点，而自动反转卡座可以长时间连续循环播放，使用方便性远超三磁头卡座，所以使用石英锁相电机改造了一台自动反转双卡座。
本次使用的电机来自ｓｏｎｙ三磁头卡座，故障率比较低。双卡座采用先锋８９年出厂的旗舰双卡T－５３５ＷＲ，该卡座具有快速反转、杜比BC降噪、HXｐｒｏ、非晶态耐磨磁头等功能特点，且采用的ALPS机芯故障率极低，皮带压带轮都是耐老化的，不用更换，唯一的缺陷就是直流有刷电机的带速稳定性不高，使用久了会有嗡嗡的响声。

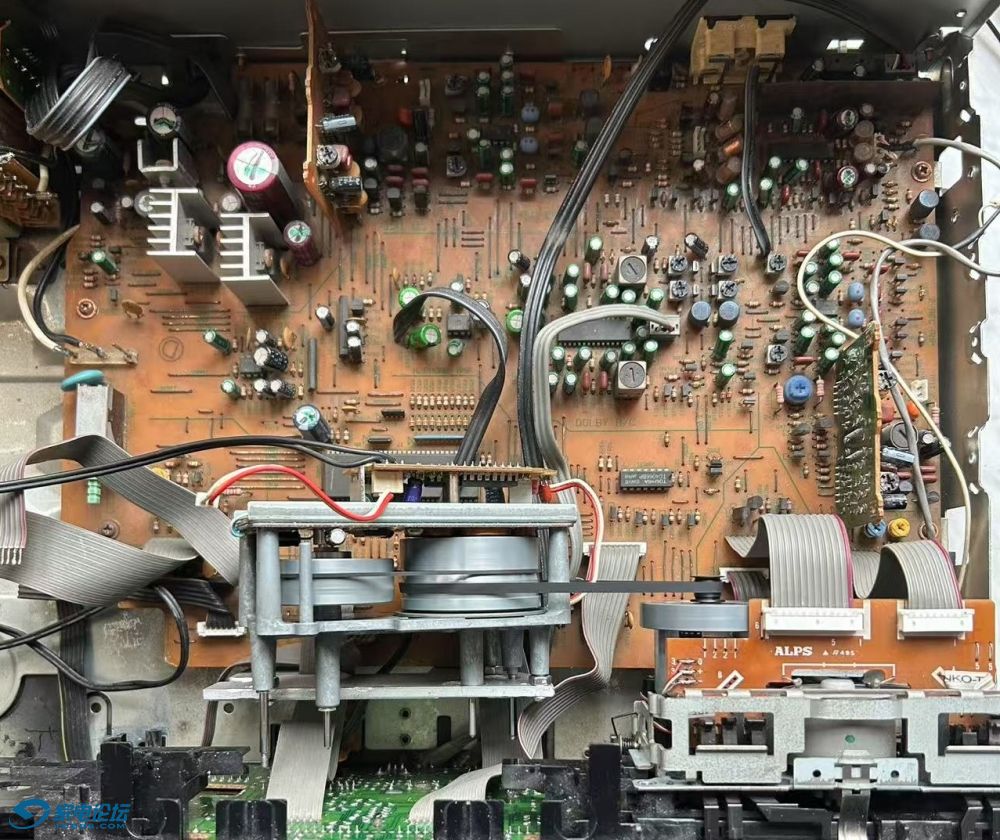

改造首先利用废弃散热片制作了一个支架，用于固定电机，然后将原来机芯的电机轴心换成一个较长的轴心，使原电机上下都可以安装皮带轮，使用皮带连接石英锁相电机和原电机上方的皮带轮，这样不用改动原来的机芯，就可以使用了。改造完成后是这样的：






改造过程中最意外的发现是石英锁相直驱电机只有特定的电压和负载的情况下才能获得低抖晃率，一般情况下应用抖晃率是非常高的，甚至超过0.5％，根本满足不了使用要求，所以在原来的有刷电机的皮带轮下面增加了一个飞轮，并将原来的副主轴飞轮也用皮带连接上以增加惯性，最终测试结果如下图：



由于这个测试带是自己录制的，本身就有0.05％左右的抖晃，所以估计改造后机芯的抖晃率也在0.05％左右。

gujiecmzx

交易区新帖推荐

有图才有真相啊

wkz

图不知道怎么没了，已重新编辑附上，呵呵。

javaio008

看了图一有个疑问，如何精确控制从动皮带轮(原机芯飞轮尾部的延长的铜轮)的外径？使之刚好适配SONY直驱，使标准官方测试带跑入3000正负10Hz？

wkz

javaio008 发表于 2025-1-24 21:51
看了图一有个疑问，如何精确控制从动皮带轮(原机芯飞轮尾部的延长的铜轮)的外径？使之刚好适配SONY直驱，使 ...

这个ｓｏｎｙ电机飞轮的直径是46.4ｍｍ，轴心直径2.5ｍｍ。如果原来机芯的飞轮直径以及轴心直径与之相等，直接在电机两端使用相同的皮带轮即可。如果原来机芯的飞轮直径或轴心直径与之不匹配，就需要计算出从动皮带轮应该具有的直径数值，一般可能找不到正好这个直径的皮带轮，可以选用直径稍大一些的皮带轮，装到电钻上用细砂纸打磨一下。轮径的控制可以用螺旋测微器进行测量，螺旋测微器可以精确到0.01毫米，对应测试带频率偏差约3Ｈｚ。
