淘宝买的集成块是假的吗？

DALI104 · 发表于 2024-12-13 16:40

逆行鲨发表于 2024-12-13 14:21
我在tb上买到过假的，是电平指示集成块。我一联系卖家就让我直接退货，也不问缘由。

大佬们都出来了。我这块石头够大

感谢您的回复

DALI104 · 发表于 2024-12-13 16:41

轻舞疯刀发表于 2024-12-13 15:12
不要轻易怀疑耳放会坏，我就遇到过，更换后故障依旧，最后确定是外围电容坏了导致

明白。我正在各方面排查。
非常感谢您的帮助

DALI104 · 发表于 2024-12-13 16:52

本帖最后由 DALI104 于 2024-12-13 17:22 编辑

yeeypc 发表于 2024-12-13 16:30

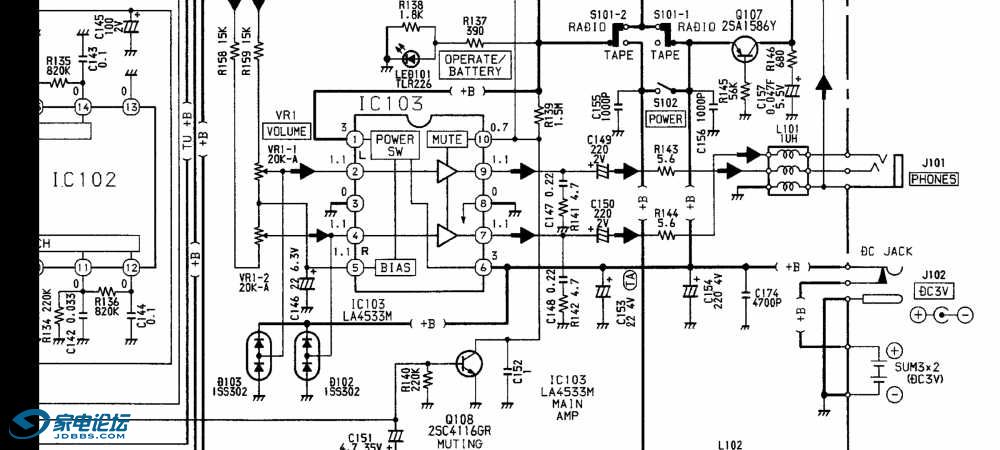

按你的悬空接法，1、6接正，3、8接负，脚5要有1.1的电压，不然就是集成块是坏的。

直接把IC接到变压器全波整流滤波电源测试，电压3.5时5脚的电压是0.1~0.2v（多次测量了。变化原因也可能是表笔接触不好）

DALI104 · 发表于 2024-12-13 16:59

yeeypc 发表于 2024-12-13 16:27
5脚是偏置电压输出端，脚2、4的电压就靠脚5，而输出端7、9电压则靠2、4。

如果电容没问题，测脚5对地 ...

用数字万用表测量5脚对地电阻是14k，正负表笔调转差不多数值一样

DALI104 · 发表于 2024-12-13 18:06

yeeypc 发表于 2024-12-13 16:27
5脚是偏置电压输出端，脚2、4的电压就靠脚5，而输出端7、9电压则靠2、4。

如果电容没问题，测脚5对地 ...

有点明白了，原来我误以为7/9电压是与三极管静态电压一样的。非常感谢您的指导

DALI104 · 发表于 2024-12-13 18:54

本帖最后由 DALI104 于 2024-12-13 18:55 编辑

最新进度:
从好的机器上拆下4533后装上去，现象依旧。
把旧的4533装到好的机器上，正常发声，各脚电压正常。
说明确实是线路有问题，不是IC的问题

DALI104 · 发表于 2024-12-14 10:26

zl-zhy 发表于 2024-12-12 19:11
我没具体看手册，10脚也可能是接电源正极是解除静音，你可以分别测试下，输出端有无信号取决于输入端，你 ...

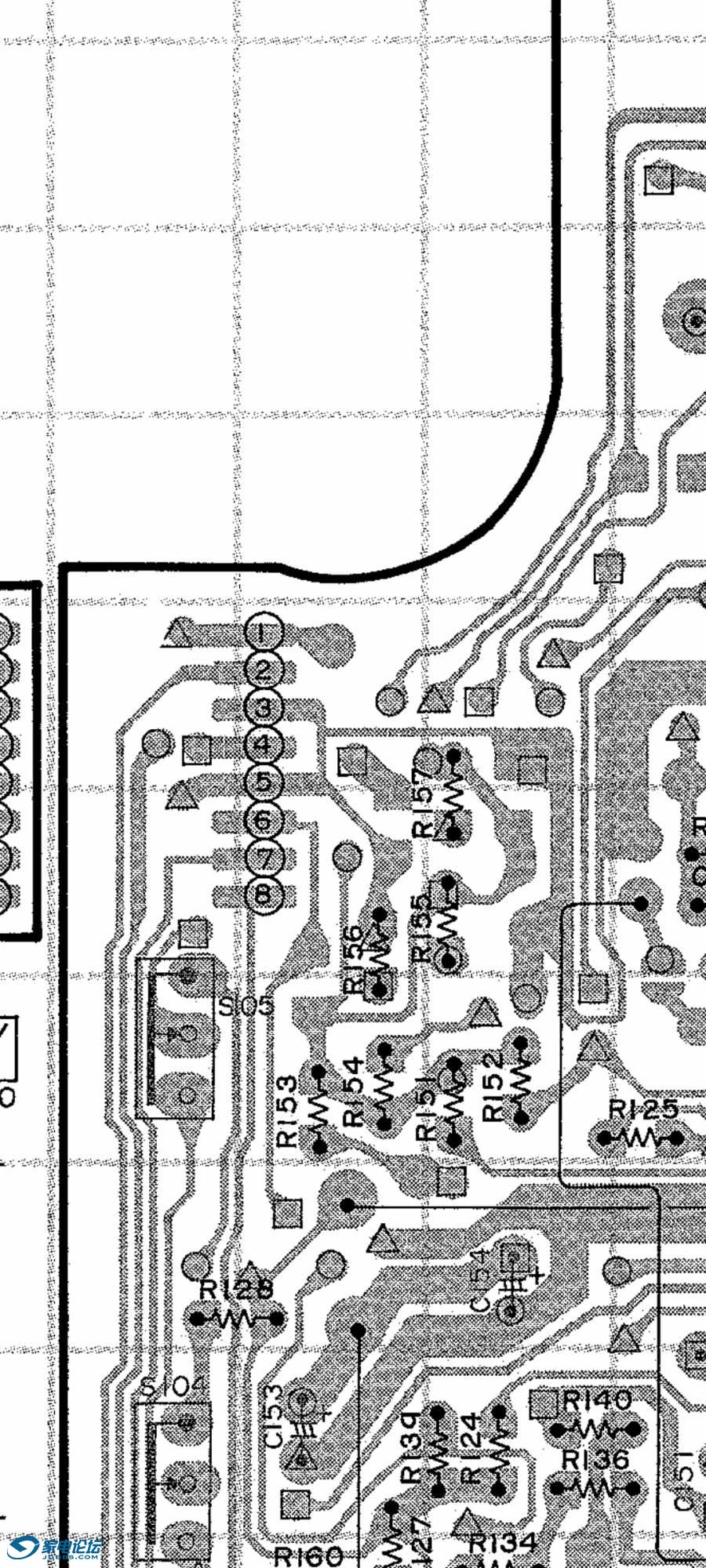

找到了原因。昨晚被搞晕了，把这个机器晾一边不管了。今早重新捡起来思考，其中有一方向是测量一下10脚的对地电阻，发现是接地了。再兜了一圈，最终发现拆磁头排线后，留在板上的焊锡把这里线路板的5/6脚短路了（这条线接到mute脚，其实并无用处），处理一下就分开了，然后声音就出来了，测量各脚电位也正常了

所以需要感谢您的指导和帮助

DALI104 · 发表于 2024-12-14 10:30

整个过程曲曲折折，兜了一个又一个大圈和小圈，但是通过大侠们的指导和自己的研究，技术水平提高了，很是值得

再次对各位的帮助和指导表示衷心的感谢！

岭西二巷 · 发表于 2024-12-14 14:02

专家联合会诊，有点1718年那会的感觉了
