淘宝买的集成块是假的吗？

DALI104

一台j170随身听一点都没有声音，耳放芯片是LA4533。工作电压2.4v的时候输入和输出端2/4/7/9脚电压是0v，判断是芯片故障。
淘宝买了二片同型号芯片换上去，现象依旧。
再找不同的两家店铺又各买了一片，其中一片带PE塑盒包装。换上去现象依旧。
离线测试，从电路板芯片线路处引出电源正极接1/6脚，负极接3/7脚，再次测量芯片各脚电压，现象依旧。我就纳了闷，难道现在淘宝上就只有怀的LA4533，还是哪里出现技术错误？

zl-zhy

交易区新帖推荐

结论过于草率，10脚你需要接地才行，解除静音状态，否则肯定没声音

DALI104

zl-zhy 发表于 2024-12-12 18:13
结论过于草率，10脚你需要接地才行，解除静音状态，否则肯定没声音

10脚接地后输入和输出端就会有电压了吗？

zl-zhy

DALI104 发表于 2024-12-12 18:25
10脚接地后输入和输出端就会有电压了吗？

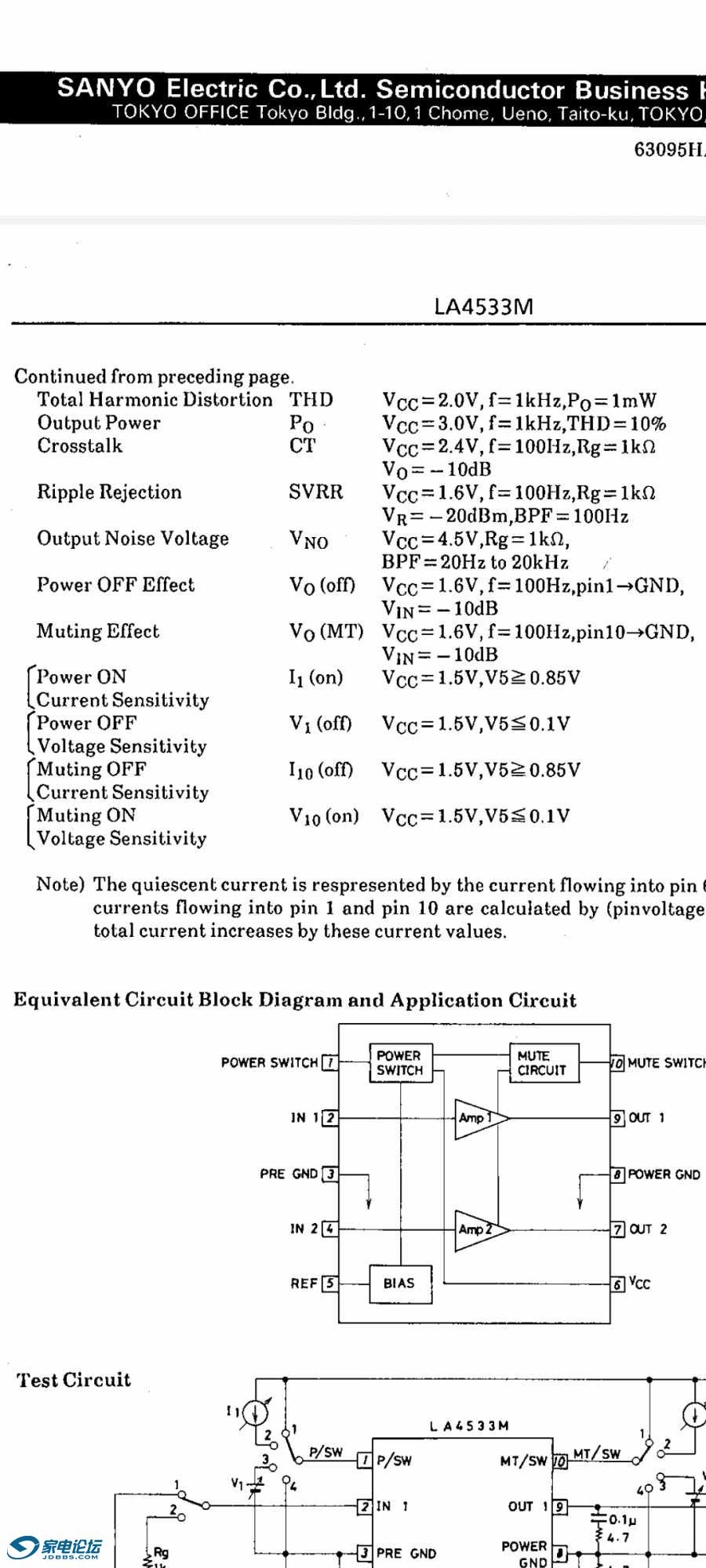

我没具体看手册，10脚也可能是接电源正极是解除静音，你可以分别测试下，输出端有无信号取决于输入端，你可以用镊子触碰2，4脚，如果7 9脚有信号出来就对了

DALI104

zl-zhy 发表于 2024-12-12 19:11
我没具体看手册，10脚也可能是接电源正极是解除静音，你可以分别测试下，输出端有无信号取决于输入端，你 ...

试了还是不行。仍然非常感谢您的帮助

咝咝入扣

交易区新帖推荐

你应该思考一下是不是没找对故障点了。

yeeypc

测一下脚5电压，0的话换掉C146

yeahlxy

这机器电容不是通病？肯定是先换全部电容的

DALI104

咝咝入扣 发表于 2024-12-12 22:36
你应该思考一下是不是没找对故障点了。

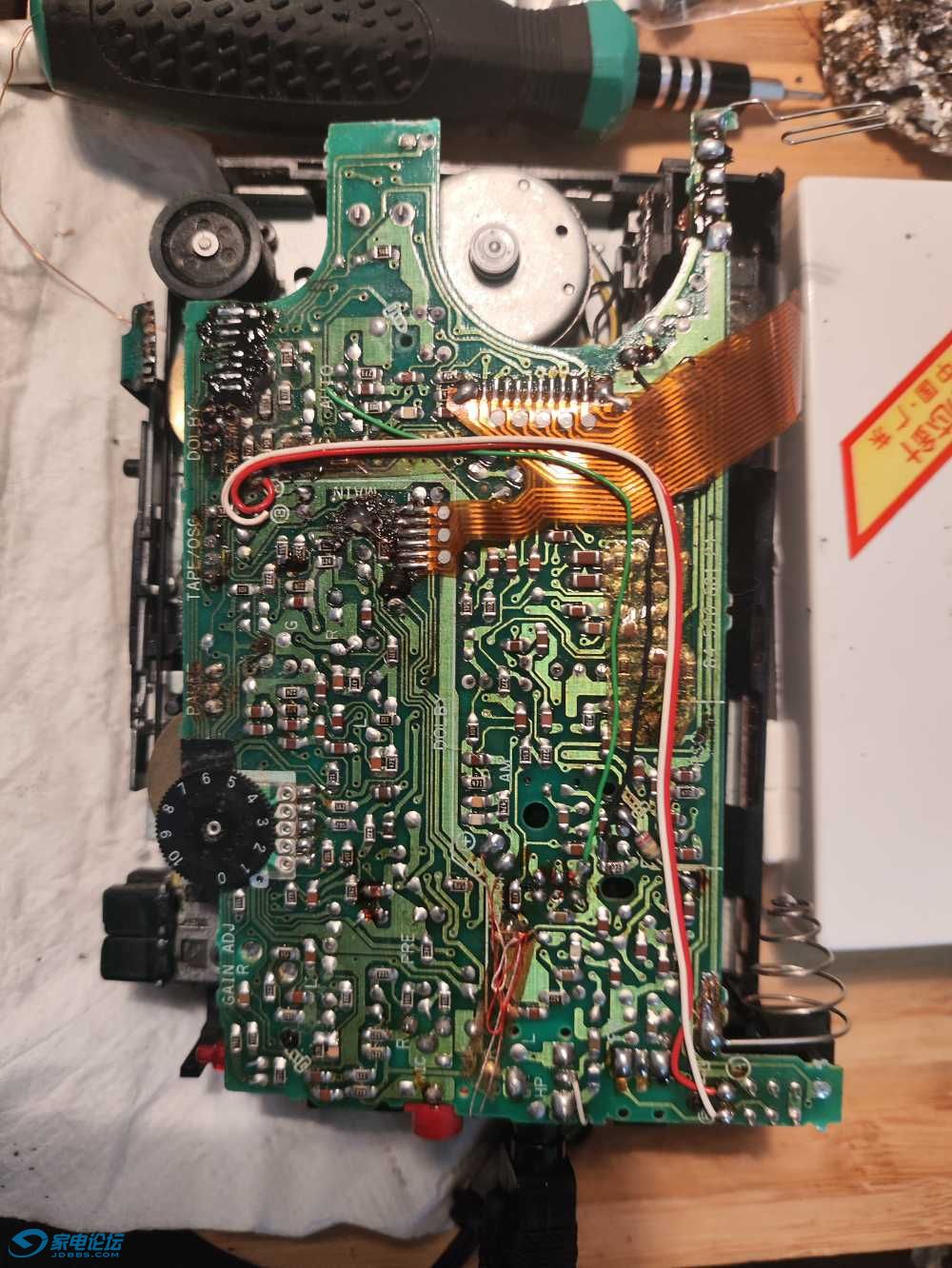

是啊。其实因为要换IC是个麻烦事，没备件且太小了不好操作，所以一开始就注意排除其它方面，我把音量电位器这里引出了音频信号输入到其它功放验证过前面工作基本正常，在线测试过隔离电容c150/151的容量80uf左右，万用表测量LA4533输出端直耳机接口的连线是否通断的时候，听到过耳机发出的滴滴声。
反正故障很奇怪。按理通电时各输入输出都是有静态电压的，测不到不就是IC内部故障了嘛，所以才发出来请教您几位高手的

逆行鲨

我在tb上买到过假的，是电平指示集成块。我一联系卖家就让我直接退货，也不问缘由。

DALI104

yeahlxy 发表于 2024-12-13 10:41
这机器电容不是通病？肯定是先换全部电容的

是的。但我这个机器腐蚀不严重，电容难换带弯脚。我想优化修理流程，先把声音搞出来，然后再换电容。前面有一个j170mk2就是这个流程，倒是很快搞好了

轻舞疯刀

不要轻易怀疑耳放会坏，我就遇到过，更换后故障依旧，最后确定是外围电容坏了导致

DALI104

yeeypc 发表于 2024-12-12 22:48
测一下脚5电压，0的话换掉C146

5脚电压是零。在线测试c146的容量是17uf，d值0.5。更换为新的33uf的d值0.2的电容，故障依旧。
仍然非常感谢您的热心帮助

yeeypc

DALI104 发表于 2024-12-13 16:12
5脚电压是零。在线测试c146的容量是17uf，d值0.5。更换为新的33uf的d值0.2的电容，故障依旧。
仍然非常 ...

5脚是偏置电压输出端，脚2、4的电压就靠脚5，而输出端7、9电压则靠2、4。

如果电容没问题，测脚5对地是否短路，PCB是不是有电解液腐蚀。

yeeypc

按你的悬空接法，1、6接正，3、8接负，脚5要有1.1的电压，不然就是集成块是坏的。
