求问-单声道板砖问题

jason8763

lockjaw 发表于 2024-10-6 21:10
其实这种机子的原配耳机只有一个单边耳塞
看标识，不带STEREO标记的，基本都是单声道机，有的机还带个FM A ...

是的，这个机子就是带AM FM调频的收录机，买的时候知道是单声道的，但没想到单声道是只有一边响的，已经买了转接头了

jason8763

交易区新帖推荐

DALI104 发表于 2024-10-5 14:10
这种小机玩的应该主要是精致的外观吧，顺便还有外放声音。不用耳机听的话，原机单声道外放也挺好，这种小机 ...

您好，我已下单购买推荐的磁头放大板和耳放板，想请教一下如果保留原机功放的话，就是把磁头放大版的信号输出到原机功放电路，然后原机的功放电路信号再给耳放，是这样吗？

现在还不知道原机的功放是独立板子还是功放和其他电路一起的，不知道能拆出多少空间，实在不行就得把自带的喇叭拆掉了

DALI104

jason8763 发表于 2024-10-7 14:59
您好，我已下单购买推荐的磁头放大板和耳放板，想请教一下如果保留原机功放的话，就是把磁头放大版的信号 ...

从你的回复来看对收录机电路了解得不够。其实下单前应该想好改装方案和细节处理，改装没你想的那么简单。
一种方案是保留原机电路板的收音和功放两个部分，拆除原单声道磁头、磁头放大部分和录音偏磁电路。选择阻抗和尺寸合适的双声道磁头，磁头与双声道磁头放大板连接，（如果双声道磁头放大板输出电平够大的话可以直接送去收音、磁带选择开关处了，或者中间再接个信号放大板），磁头放大板后面接双声道耳放。耳放（假设耳放的音量电位器放哪里？）的输出再串联两个10k以上的电阻后并联成单声道，再接入原电路板的收音、磁带切换开关这个位置。这样的话可以保留原机的收音和喇叭功能了。
具体实施前还要想好板件如何安装、各板件输入输出电平的匹配、还会有干扰的去除、频响补偿的调整，这些事既需要事先谋划好，又需要一定的电路基础知识来支撑。我在发贴里没强调改装难度，只说改装有意思。唉

jason8763

DALI104 发表于 2024-10-7 16:31
从你的回复来看对收录机电路了解得不够。其实下单前应该想好改装方案和细节处理，改装没你想的那么简单。 ...

感谢指教，讲得很详细，让我知道大概的原理了。
看来改造确实还是有一定难度的，那我就先简单尝试一下从磁头放大板到耳放板，不经过原机的电路，先在外面看看能不能弄出个声音来，然后再根据您的提示慢慢摸索着往原机的板子上面靠，有不懂的步骤再来请教

jason8763

DALI104 发表于 2024-10-7 16:31
从你的回复来看对收录机电路了解得不够。其实下单前应该想好改装方案和细节处理，改装没你想的那么简单。 ...

报告大帅，在外面试验成功了，正常出声，就是有电流噪声，接下来准备接到机子的主板上试试，我不吃饭了，再折腾再报！

DALI104

交易区新帖推荐

这套装备，比我的好太多了
真被你搞响了，厉害

jason8763

DALI104 发表于 2024-10-10 20:38
这套装备，比我的好太多了
真被你搞响了，厉害

哈哈！还是您指教得好，下面得琢磨琢磨怎么把模块塞到机子里了，得把上面的大体积电容换成体积小点的才行，还要把插头拆掉，线直接焊接上去，节省空间，不然放不下

jason8763

DALI104 发表于 2024-10-10 20:38
这套装备，比我的好太多了
真被你搞响了，厉害

请问一下，磁头放大板上面的电容是1000μf 16V和1000μf 25V的，体积比较大，我换小的话，耐压就要小，机子电源是6V，我这个磁头放大板最小要用多大电压的电容呢？

DALI104

jason8763 发表于 2024-10-10 22:29
请问一下，磁头放大板上面的电容是1000μf 16V和1000μf 25V的，体积比较大，我换小的话，耐压就要小，机 ...

需要确定磁头放大板是否有升压线路，升至正负15v。如果没有升压线路，那么我觉得耐压6v就够了。好像10v的容易找到些

jason8763

DALI104 发表于 2024-10-10 22:32
需要确定磁头放大板是否有升压线路，升至正负15v。如果没有升压线路，那么我觉得耐压6v就够了。好像10v的 ...

板子是这样的，能帮我看下吗？感谢！

DALI104

jason8763 发表于 2024-10-10 22:42
板子是这样的，能帮我看下吗？感谢！

看上去应该是桥式整流模块和三端稳压供电的方式，都可以拆除

jason8763

DALI104 发表于 2024-10-10 22:50
看上去应该是桥式整流模块和三端稳压供电的方式，都可以拆除

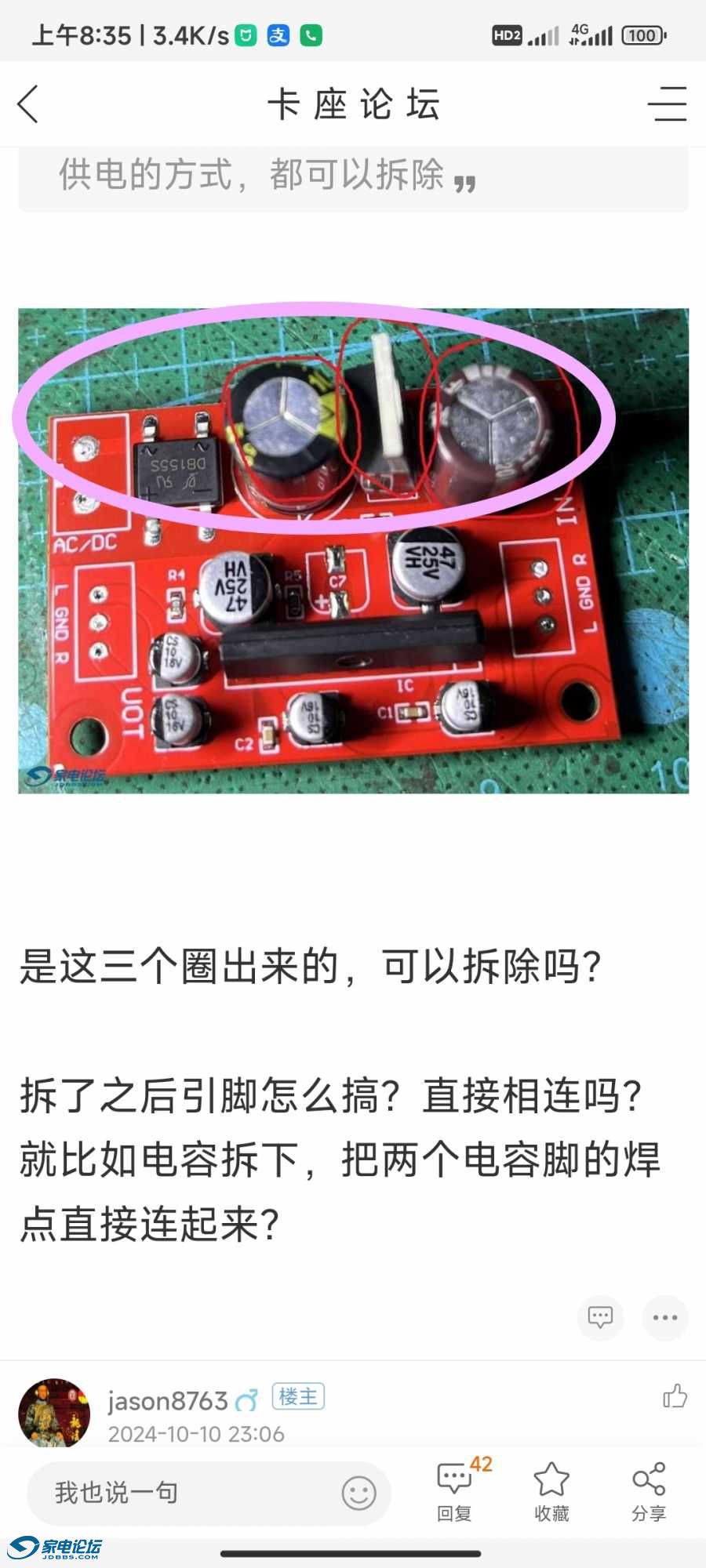

是这三个圈出来的，可以拆除吗？

拆了之后引脚怎么搞？直接相连吗？ 就比如电容拆下，把两个电容脚的焊点直接连起来？

jason8763

DALI104 发表于 2024-10-10 22:50
看上去应该是桥式整流模块和三端稳压供电的方式，都可以拆除

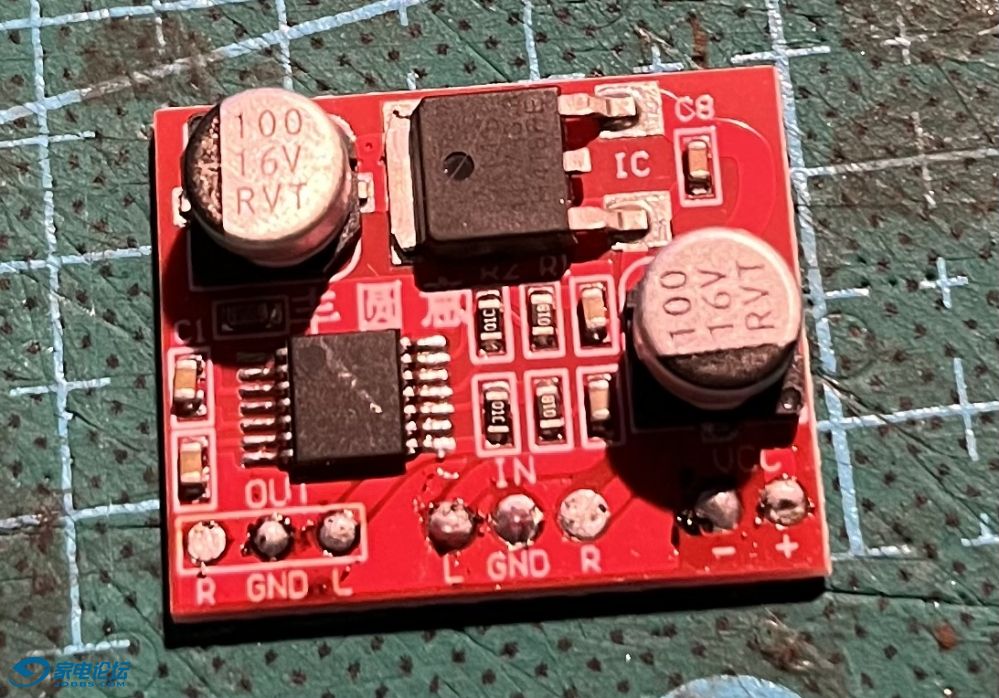

这个小的，说既可以做耳机放大，也可以做功放前级使用，要不我先用这个试试

上面那个大的之前试的时候感觉电平很高，出来的音量特别大，都有点要爆音了的感觉

DALI104

这四个元件都可以拆除。不能拆那些不清楚作用的元件。不知6v是否够高，给放大芯片供电，试一下可以的话才能拆除

陈海涛

这个看着像是3161或者22241啊 单电源供电 底噪超大 信噪比不行啊
