求问-单声道板砖问题

jason8763

陈海涛 发表于 2024-10-11 10:06
这个看着像是3161或者22241啊 单电源供电 底噪超大 信噪比不行啊

是的，有底噪，不知道怎么屏蔽

jason8763

交易区新帖推荐

DALI104 发表于 2024-10-11 08:38
这四个元件都可以拆除。不能拆那些不清楚作用的元件。不知6v是否够高，给放大芯片供电，试一下可以的话才 ...

好的，谢谢！我再研究研究

jason8763

DALI104 发表于 2024-10-10 22:50
看上去应该是桥式整流模块和三端稳压供电的方式，都可以拆除

您好，再请教一个问题，我试着把线路接上机子主板，磁头接到磁头放大板，放大板信号左右声道并在一起直接送到主板，信号线接到原来磁头线接的那个节点的时候声音比较糊，试了下其它节点，有个节点声音就很清晰，我不知道什么原理，就是靠听，可以直接接在这个节点吗？会不会对电路其他部分有影响呢？

DALI104

jason8763 发表于 2024-10-11 14:05
您好，再请教一个问题，我试着把线路接上机子主板，磁头接到磁头放大板，放大板信号左右声道并在一起直接 ...

新加的磁头放大板的输出信号，不能接入原板子里的磁头输入端，只能接到原板子的磁头放大器信号输出端，或者更后端。
信号连接处最好串联一个4uf左右的电解电容来隔离直流电位（如果线路上有电容就不需要这个新电容了），一般来说，只要接入后声音正常就可以

jason8763

DALI104 发表于 2024-10-11 14:50
新加的磁头放大板的输出信号，不能接入原板子里的磁头输入端，只能接到原板子的磁头放大器信号输出端，或 ...

好的好的，非常感谢~
我之前没有看电路图找节点，就是拿着线头在上面试的

等有空我再根据你说的再对照电路图找找看

jason8763

交易区新帖推荐

DALI104 发表于 2024-10-11 14:50
新加的磁头放大板的输出信号，不能接入原板子里的磁头输入端，只能接到原板子的磁头放大器信号输出端，或 ...

报告大佬，机子差不多改好了，换了立体声磁头，去掉了录音功能，拆掉了内置喇叭，把立体声磁头放大板塞到原来喇叭的位置，信号输出直接接在板子上的，放不下耳放了，这机子推力特别大，也不需要耳放，现在正常出声，比单声道好太多了，噪声也还好，不知道还能怎么屏蔽，就忽略了。

就是还有一个问题，磁头放大版的电源，我暂时是直接接在电池盒的正负极的，但是感觉这样应该不对，没有经过开关，就是没有播放磁带的时候它也是一直通着电的，而且如果用外接电源是不是就通不上电了，但是我又找不到主板上哪个位置才会受到电源开关的控制，能帮我看看吗？下面是电路图，非常感谢！

DALI104

jason8763 发表于 2024-10-15 13:54
报告大佬，机子差不多改好了，换了立体声磁头，去掉了录音功能，拆掉了内置喇叭，把立体声磁头放大板塞到 ...

祝贺啦!
我可不是什么大佬，就是一普通电子爱好者。本坛人才济济，我这点粗浅水平实在不敢当大佬呢
放大板的电源正极可以接入图片中标示的那条线。负极可以接在总地线处。

jason8763

DALI104 发表于 2024-10-15 15:31
祝贺啦!
我可不是什么大佬，就是一普通电子爱好者。本坛人才济济，我这点粗浅水平实在不敢当大佬呢{:1 ...

好的好的，太感谢了，我再搞一下。
这块板砖可以发挥出更大的价值了！

咝咝入扣

jason8763 发表于 2024-10-15 13:54
报告大佬，机子差不多改好了，换了立体声磁头，去掉了录音功能，拆掉了内置喇叭，把立体声磁头放大板塞到 ...

对照了一下我下载到的维修手册，你这台板砖就是RX-2700的单声道版嘛？！

jason8763

咝咝入扣 发表于 2024-10-15 17:06
对照了一下我下载到的维修手册，你这台板砖就是RX-2700的单声道版嘛？！

对的对的，他俩是亲兄弟
主要是RX2700太贵了，动不动就要上千，我这个是350收的故障机，拿来折腾着玩的

芦花飞扬

jason8763 发表于 2024-10-7 14:59
您好，我已下单购买推荐的磁头放大板和耳放板，想请教一下如果保留原机功放的话，就是把磁头放大版的信号 ...

网上还有放音，录音，抹音一体的板子，我去年买过一块。

jason8763

芦花飞扬 发表于 2024-10-15 21:31
网上还有放音，录音，抹音一体的板子，我去年买过一块。

一体的效果怎么样？底噪高吗？不知道尺寸大不大？机子空间太小了，不太好发挥，除非再把收音机部分再拆了才能腾出更多的空间了，但是拆了又太可惜了，收音效果还挺好的

咝咝入扣

jason8763 发表于 2024-10-15 20:15
对的对的，他俩是亲兄弟
主要是RX2700太贵了，动不动就要上千，我这个是350收的故障机，拿来折腾 ...

网上搜索RX2700机芯是采用了双飞轮，主轴飞轮以外的另一个飞轮貌似就是单独的存在，只用一根皮带传动空转。看来为了提高运行稳定性这机机也是下了心思的。不知楼主的RX2000机芯是否也一样。

咝咝入扣

芦花飞扬 发表于 2024-10-15 21:31
网上还有放音，录音，抹音一体的板子，我去年买过一块。

有RX2700的抄板，但价格不便宜。玩大点可以利用这抄板从单声道板砖上把对应元件转移过来，然后对照RX2700的电路图把空余的都补上

jason8763

咝咝入扣 发表于 2024-10-16 09:03
网上搜索RX2700机芯是采用了双飞轮，主轴飞轮以外的另一个飞轮貌似就是单独的存在，只用一根皮带传动空转 ...

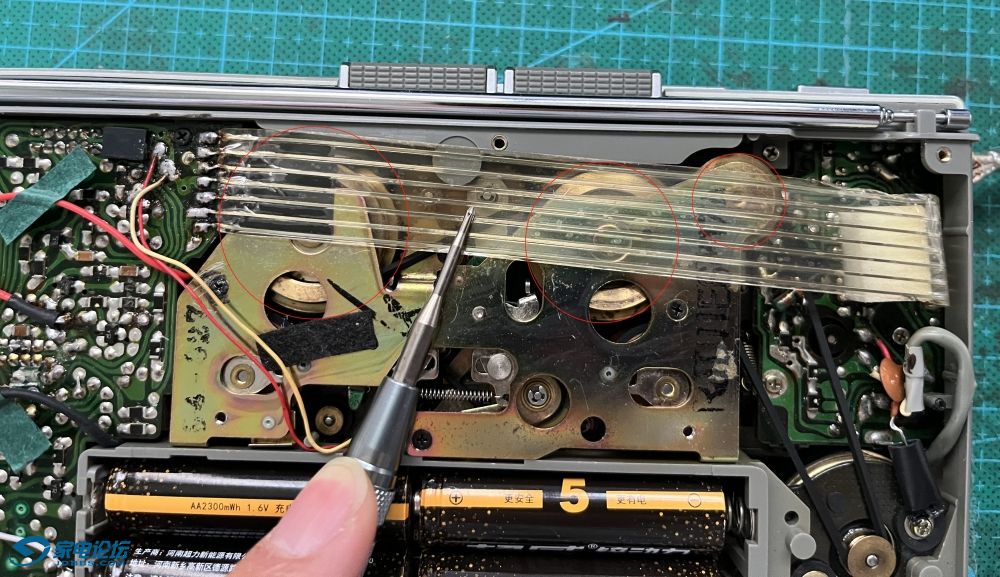

是的，应该是一样的，两个大的铜飞轮，还有个小的，只有一根皮带，机芯全金属的，用料特别足，就是看上这机芯才折腾的它的
