ONKYO TA-7X升级为TA2060作业

咝咝入扣

补充几张文中提及的电路元件所涉及的范围电路图

1、MODULATED OSCILATOR电路（即信号发生器部分）

2、DOLBY HX CONTROL CIRCUIT  杜比HX控制电路

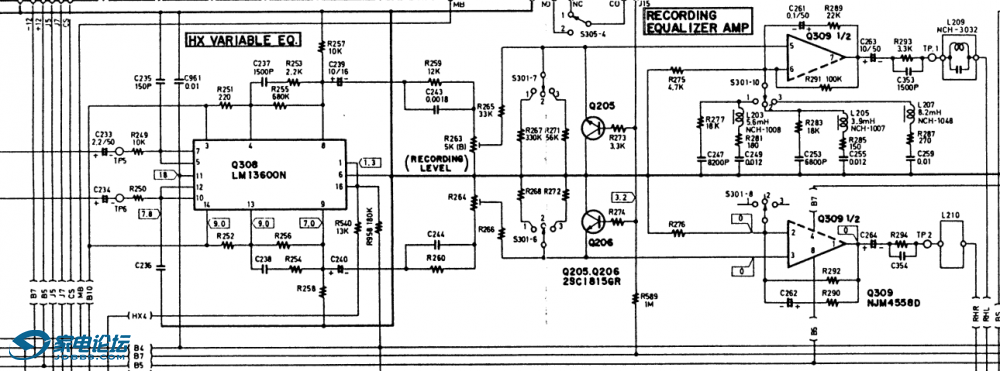

3、HX VARIABLE EQ  HX可变EQ电路和录音均衡放大电路

4、偏磁控制、淡出控制及偏磁抹音振荡器电路

coffee_bean

交易区新帖推荐

磁头状况看着不错啊

咝咝入扣

coffee_bean 发表于 2024-9-25 10:18
磁头状况看着不错啊

仔细看在录音头侧研磨块靠磁带边缘位置的其实是有磨损痕迹的。不过这颗磁头一如接触过的山打士头一样高电平承载能力的确优秀。目前发现的是二类磁带当ACCUBIAS向“-”方向调节时会出现抹音不干净的问题。测量偏磁振荡模块工作电压在7.5V左右时是能抹干净的，但当ACCUBIAS“-”方向调节时该工作电压逐渐降低，最低至6.84V，这时抹音就不干净了。查阅了多个机型的偏磁抹音电路，大都采用这种调节振荡电路工作电压以获取不同类型磁带偏磁的方法。这种因改变磁带类型的同时抹音电压发生变化的电路形式在非HX类卡座中占多数。当然也有独立抹音电路的，如日立D3300M；也有抹音电压不受磁带类型切换而变化的，以使用uPC1297为HX控制的电路为代表，如大法家的ES*系列。
对于这台7X的二类磁带抹音不净问题，豆兄有何好建议？

3300M的偏磁/抹音振荡器电路

333ESG的偏磁/抹音电路

活在生活

这是高手
值得学习

coffee_bean

咝咝入扣 发表于 2024-9-25 11:04
仔细看在录音头侧研磨块靠磁带边缘位置的其实是有磨损痕迹的。不过这颗磁头一如接触过的山打士头一样高电 ...

看图偏磁振荡的电源电压和FADE还有关？而且你说FADE在放音时才起作用,FADE还能影响到放音电路？晕菜了

咝咝入扣

交易区新帖推荐

coffee_bean 发表于 2024-9-25 13:33
看图偏磁振荡的电源电压和FADE还有关？而且你说FADE在放音时才起作用,FADE还能影响到放音电路？晕菜了

偏磁振荡模块获得工作电压的途径有两个，分别是正常录音和按下FADE OUT旋钮时。电路图缩小了就不好截图看。你看FADE CONTROL部分的Q562基极引线标记“FC”，其实是截图右边那个标记为“FADE SWITCH”的S306通过标记为FSW的引线连接到一个非门电路返回到FC。S301-1是磁带类别选择开关中的一组，下方连接的R566电位器就是与S306为一体的组合器件，面板上标注就是FADE OUT，这个电位器的轴是可以向里按下的，按下就是接通了S306，此时通过Q562触发Q561导通，Z001得电开始工作，其工作电压由R566调节获得淡出的效果。当正常录音时Z001通过Q551获得工作电压，因为有Q551的加持，R566不管怎样调节都改变不了Z001电源端的电压值。所以这个FADE设计不是为录音而来的相同的设计在同品牌TA-650上也有。我曾经玩过TA-650这台机，当时就没搞明白这个FADE是怎么用的

coffee_bean

咝咝入扣 发表于 2024-9-25 14:36
偏磁振荡模块获得工作电压的途径有两个，分别是正常录音和按下FADE OUT旋钮时。电路图缩小了就不好截图看 ...

就是在放音时，找到想淡出的点，然后启动fade功能由弱到强地抹音?

咝咝入扣

coffee_bean 发表于 2024-9-25 15:49
就是在放音时，找到想淡出的点，然后启动fade功能由弱到强地抹音?

我感觉它的正确用途是这样的：在录制磁带时往往会遇到磁带时长与所录曲目时长不一样，如果没计算曲目总长就这么录的话就会最末尾一首会因为磁带走到末端而中断，而ONKYO的这个淡出功能就是用来补这个不足，可以事后对中断的这一段录音做“后期”淡出处理。

coffee_bean

咝咝入扣 发表于 2024-9-25 15:56
我感觉它的正确用途是这样的：在录制磁带时往往会遇到磁带时长与所录曲目时长不一样，如果没计算曲目总长 ...

简单粗暴
二类抹音不干净，可能是振荡模块的输出电压跟设计有点出入，可能是你换电容导致，也可能模块的其他元件参数有变。适当减小二类档供电的降压电阻试试呢。

咝咝入扣

coffee_bean 发表于 2024-9-25 16:11
简单粗暴
二类抹音不干净，可能是振荡模块的输出电压跟设计有点出入，可能是你换电容导致，也可 ...

减少电阻虽然能提高偏磁振荡电路的工作电压，但随之而来的就是偏磁量增大了要重新调整。而这台机每声道只有一个调节偏磁的电阻，一二四类共用，这又带来兼容性问题了：当前情况下一、二类磁带调节315Hz、3KHz、10KHz高中低频均衡的情况下切换到四类的话就已经出现10KHz上翘，如果因为减少二类磁带降压电阻而导致重新调整偏磁，一类磁带也要减少降压电阻，四类则10KHz会更加上翘。
看看下面这三张截图：
一类磁带315Hz+3KHz+10KHz录音响应

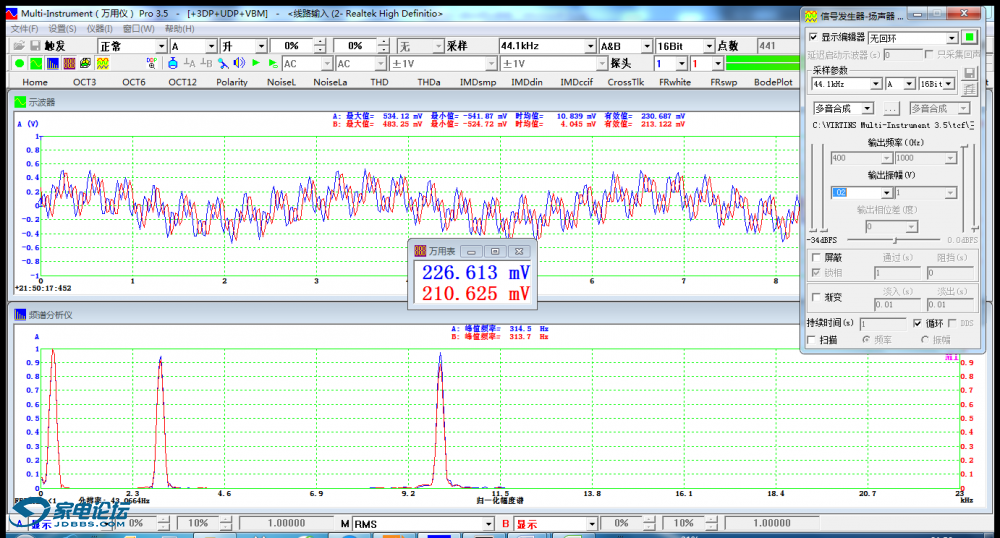

二类磁带315Hz+3KHz+10KHz录音响应

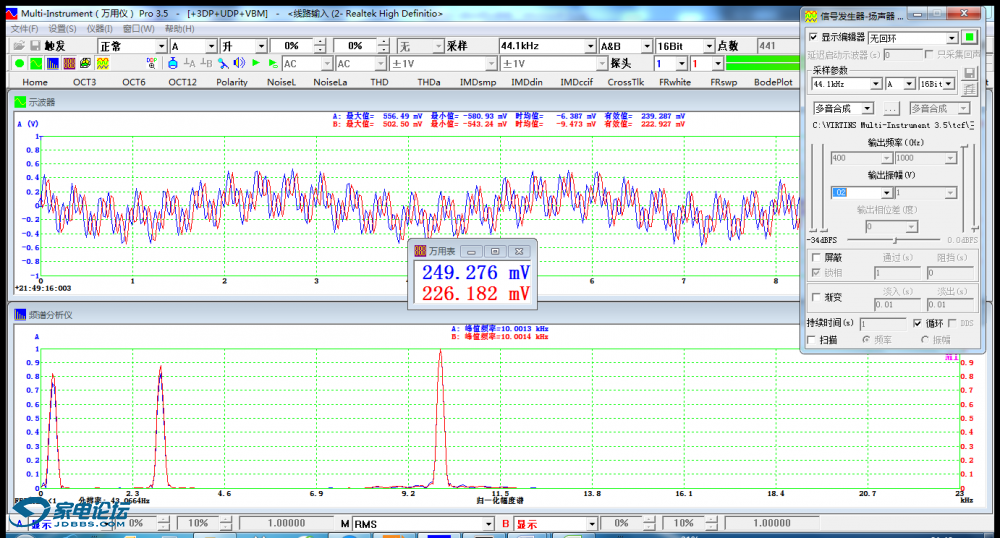

四类磁带315Hz+3KHz+10KHz录音响应

咝咝入扣

咝咝入扣 发表于 2024-9-25 11:04
仔细看在录音头侧研磨块靠磁带边缘位置的其实是有磨损痕迹的。不过这颗磁头一如接触过的山打士头一样高电 ...

问题已经解决。就抹音不净以左声道较明显这个现象判断问题会不会是在抹音磁头上，于是在抹音时向送带轮施加阻尼观察，抹音不净现象有所改善。分析为抹音头磁极表面与磁带未能充分接触。于是将本机的（H0820）抹音磁头与山水小卡座上的（886--01 N2520）抹音磁头置换，效果立竿见影。

kevinsheng

请问一下，汉泰的USB虚拟示波器好用吗？跟传统的示波器比呢？

咝咝入扣

kevinsheng 发表于 2024-9-29 11:43
请问一下，汉泰的USB虚拟示波器好用吗？跟传统的示波器比呢？

我没用过传统的示波器，所以不好比。

kevinsheng

咝咝入扣 发表于 2024-9-29 12:05
我没用过传统的示波器，所以不好比。

好的

kangda0757

震荡组件里面变压器次级并联的那个电容是个易损件，自己打理不管好坏必须换掉
