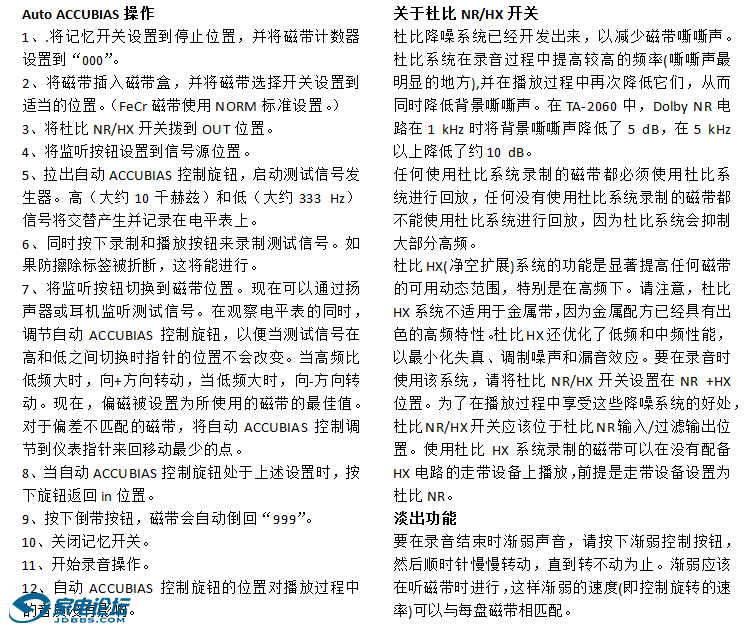

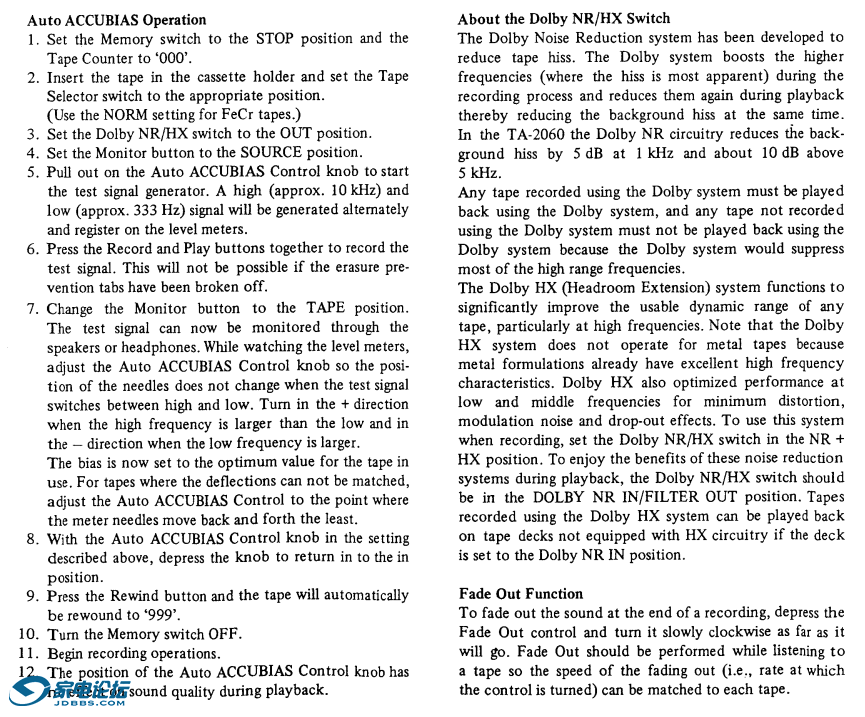

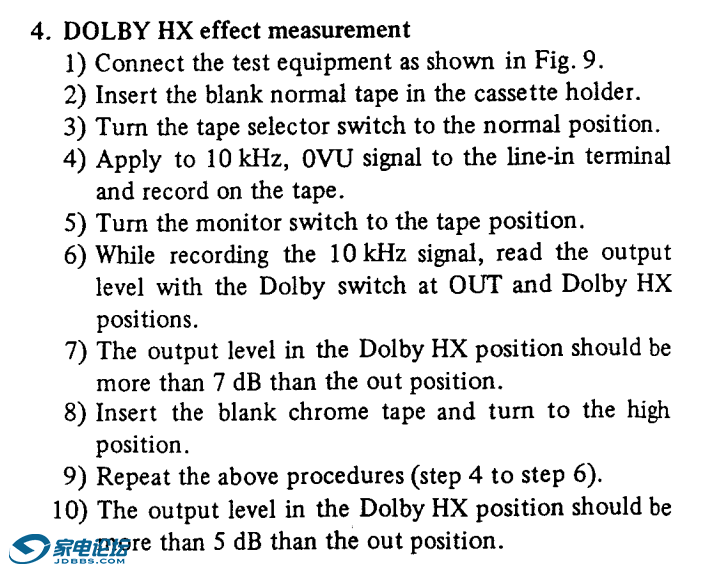

日雅上拍得ONKYO TA-7X一台。 此机与国际版的TA2060外观几乎完全一样，不仔细对照很难发现不同。借用坛子里出现过的TA2060图，对照一下？ 贴一下英文维修手册中对AUTO ACCUBIAS和杜比HX的描述 以及机翻的中文

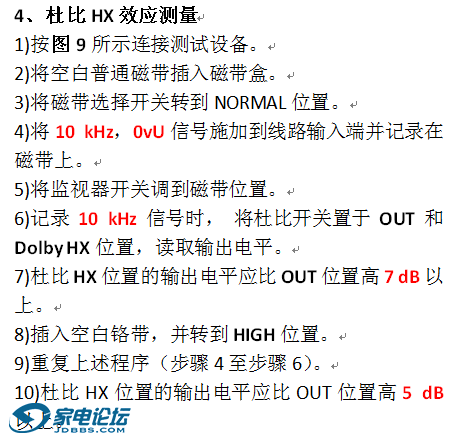

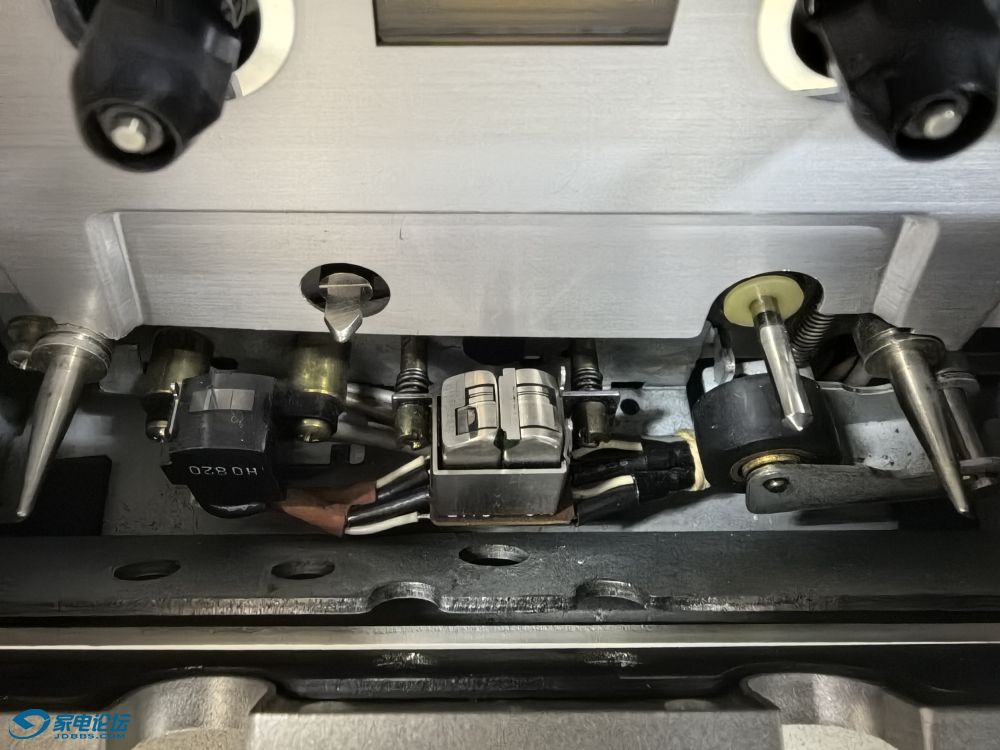

一、基本篇 到手后试机动作不良，磁带内舱背饰板没扣到正确位置，磁头封漆有动过的痕迹。
初步检查卷带电机摆轮在日本玩家手里更换过，但没有更换成合适的规格。机芯是三协（SANKYO）产，电磁吸合式加载，卷带电机形式跟后期电机加载式基本一样。从备件盒里找到了φ16的旧摆轮，在1000#砂纸上滚磨表面后装上试机，已能正常运转。

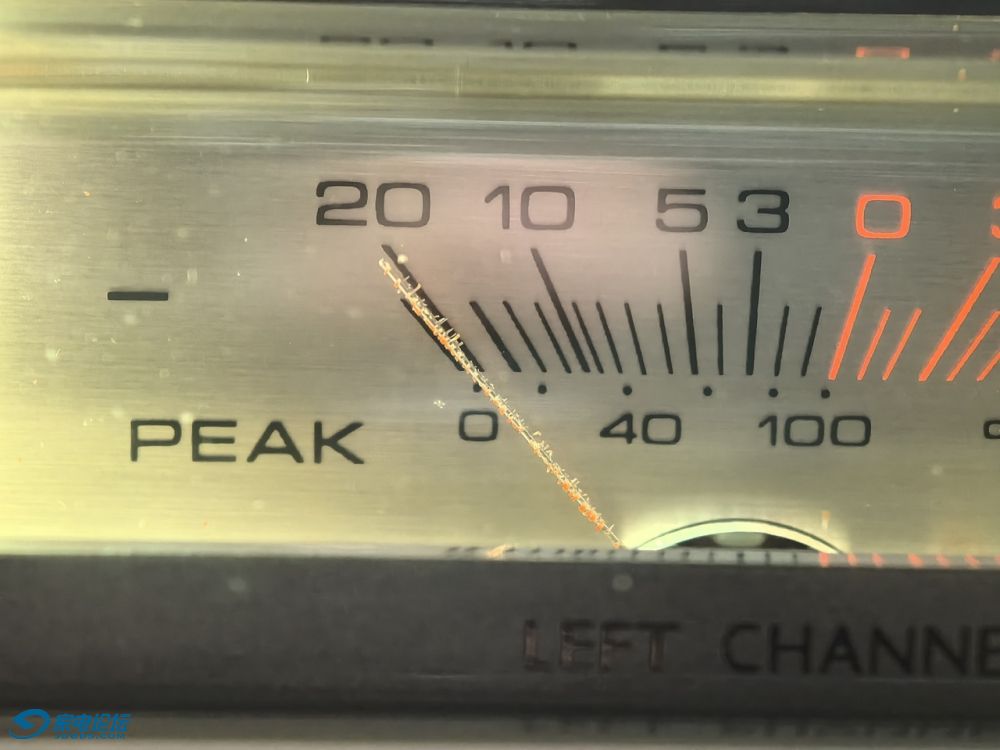

因岁月久远，卡座表头内指针已呈劣化征状。
拆开表头清理表针上的脱落漆：

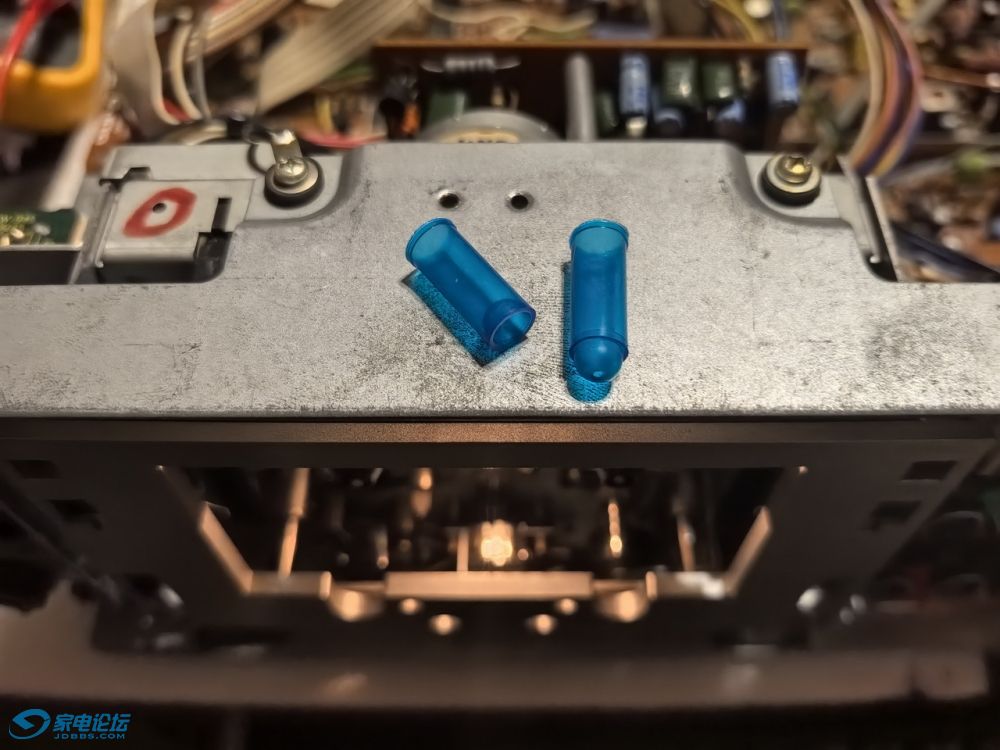

原表头灯泡套了个滤色套，把它取下来：
表针用红色油性笔重新上色，原生态背光效果：

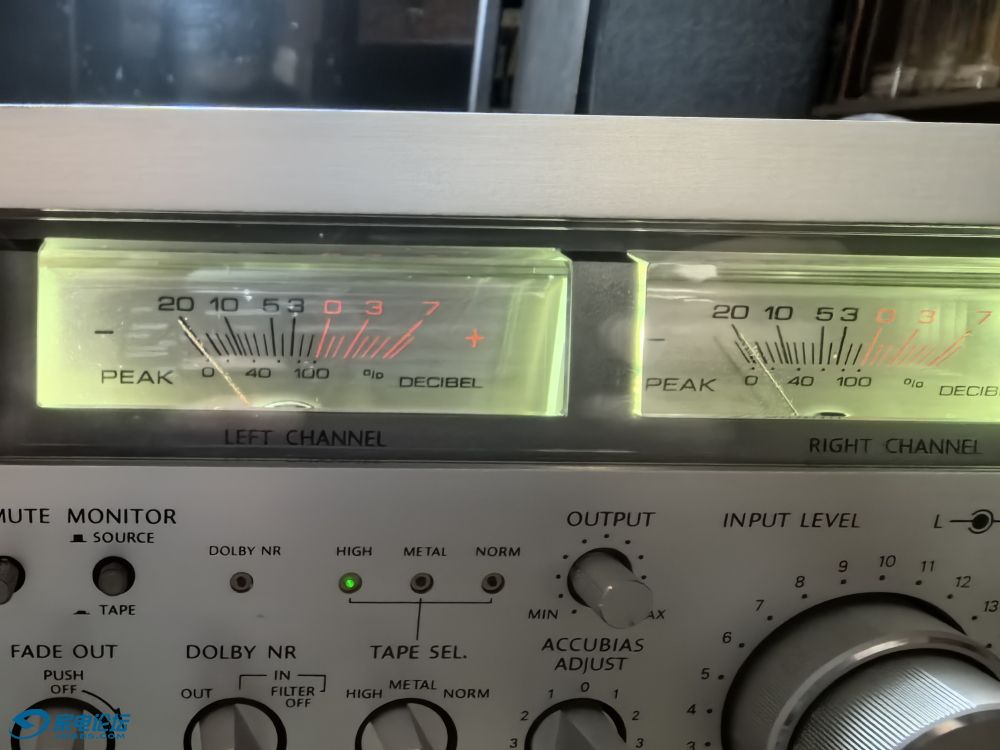

对比一下原来的绿光，哪个好看？
表头修复后进行各项指标的原始值测试记录。当进行IV类磁带测试时意外发生，抹音电路停止工作，不能抹音和记录，再换用I、II类测试均失败。首先想到的是检查偏磁抹音电源供应，打开底板测量偏磁抹音模块Z001的电源端，工作电压I类时3V多，II类4.5V，IV类10.7V，说明偏磁振荡电路有电。用示波器测量Z001的抹音输出端，能看到输出波形但电压幅度只有毫伏级，IV类时最高，II类大幅减少，I类消失，振荡频率500多k。调节ACCUBIAS时能看到输出幅度变化。初步判断Z001内部有元件损坏。拆下Z001，打开外壳后里面看到元件，一共2个三极管、5个电容、2个电阻和1个9脚振荡变压器。测绘电路如下图，量各元件看似无异常。外部用鳄鱼夹连接主板电源，输出端连接示波器观察，通电情况同在线时测量。怀疑振荡变压器输出端并联的C5有问题，将其焊下临时用一0.0047的涤纶电容换上，再外部连线测试，通电后输出电压立马升高至3V，但观测频率为40kHz左右。将模块装回主板上，通电再测带负载后的电压频率升至76kHz左右。但这明显仍是偏低，这样的卡座偏磁振荡电路工作频率应该在100kHz以上。遂再拆下模块，焊下模块内的C5，将其移到主板上，换用0.002测试，振荡电路工作频率升至100kHz。测量抹音电路Vcc I类约5.65V，II类约7.6V，IV类约13V。此后再进行I、II、IV类磁带录音初始状态测试记录，均正常完成。
Z001内部电路图

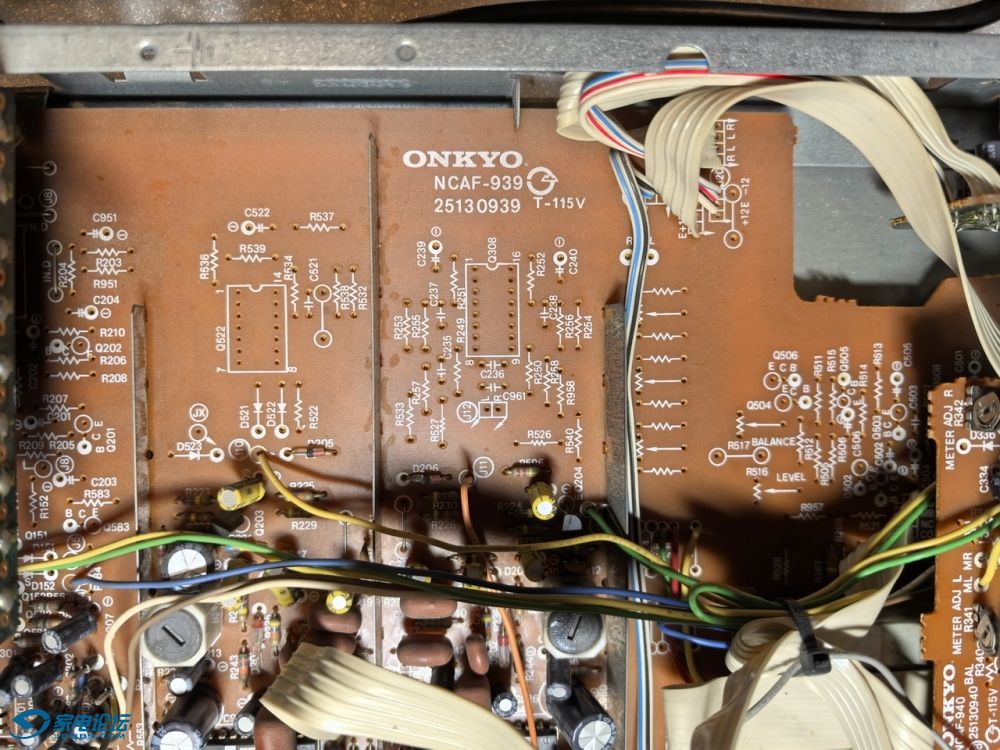

二、打理篇 按手册步骤依次对仪表电平、播放电平、方位角等一一调整。图略。 三、升级篇 机箱内部主板有大片留白，经查对TA-7X主板实物与TA-2060电路图，7X主板实际与2060通用，只是没有安装Q308、Q501~506、Q521~522及相应元件。
看见这片空白心痒手痒总觉得不填空不舒服。
升级思路：对应开关差异主要是S302（DOLBY）7X为3位，2060为4位；S305在7X中不存在，从面板操作形式看这个开关是与R556（电路图标注BIAS CON）为一体结构，维修手册中说明使用时是拉出这个可以旋转的开关来启动AUTO ACCUBIAS功能。要找到这个一体式组件比较困难。解决方法是有的，在不破坏面板功能完整情况下，S707（TIMER & MEMORY）可以完美代替。利用S707“TIMER”组的空脚5，接控制信号触发新增开关三极管，用两组双掷继电器代替S305。杜比HX在2060中是独立档位，与DOLBY MPX ON同时建立（注：METAL磁带是不设MPX的）。参考其它卡座机制HX也有不设独立开关，因此在7X可以省略这个开关而让HX直接工作于全状态。其余按图索骥补齐所需元件即可。
升级行动：按图索骥将主板上MODULATEDOSCILATOR、HX CONTROL CIRCUIT、HX VARIABLE EQ三部分电路元件补上。经测量S707的4（STOP）、5（MEMORY）脚常态下为4.9V电平，正好用于触发AUTO ACCUBIAS。S305采用一个欧姆龙四组双掷继电器+两个三极管组成的与门控制电路，控制线分别连接S707的MEMORY组动刀脚（即Q702的4脚）。经查S302实物是四档，只是通过机械锁止不能拧到第四档。拆下S302，将金属外壳与触点组解体后取出选档轴芯，内有一齿轮状定位片，将定位片上的凸块钳去并打磨平整后装复原开关，完美恢复HX档使用。
S305的替代方案
S305实体图
升级完成板面图
所有补丁元件安装完成并改跳线后试机，发现几个问题：1、MODULATED OSCILATOR电路能工作产生344Hz和11kHz三角波交替信号，但电平表上反应未能按手册调到0VU指示值，且344Hz信号电平比11kHz低一半；2、使用的磁带抹音不净，测量偏磁抹音振荡器Z001工作电压跌至I类3.6V、II类5.9V、IV类10V左右。分析电路更改环节，Z001工作电源受控于Q551、Q554，由S301-4设定磁带类型，对照升级前所获得的正常工作电压明显是改造后产生了影响。升级中该部分增补了Q553、R553~554、Q564、Q565、R592~594。试将Q553c、e极短接，Z001工作电压虽有提高但并未恢复到升级前。再将R592去掉，此时Z001工作电压恢复正常。将短接的Q553c、e极恢复，测Z001工作电压又跌低。此时对照S301-4所连接的R571~573，发现7X上所配置与2060电路图不一样，如下表：
按表中更换实装数值电阻后测量Z001工作电压达到升级前数值范围。测试I、II、IV档调节ACCUBIAS时Z001工作电压（V）如下表：
抹音问题解决后，再查MODULATEDOSCILATOR电路。先查到主板于电平表驱动板之间连线CS在主板端脱焊，导致R334未能配合，补焊后电平表已能指示到0VU。R517用于调节344Hz与11kHz信号输出平衡，根据调节R517不能改变344Hz输出电平查Q506失效，更换Q506后MODULATED OSCILATOR已能正常工作。至此，升级改造工作告一段落。按手册步骤调试各项功能并测试HX均有效。

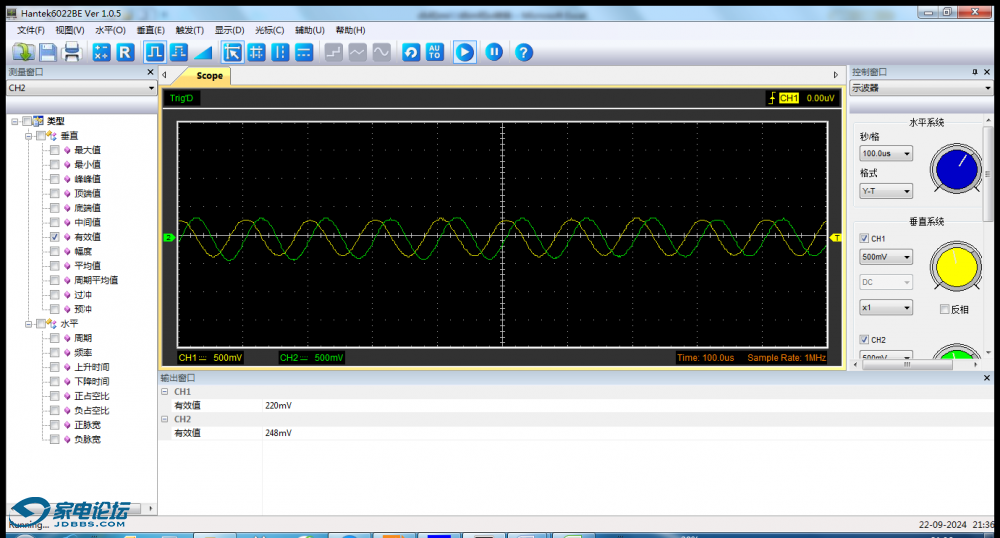

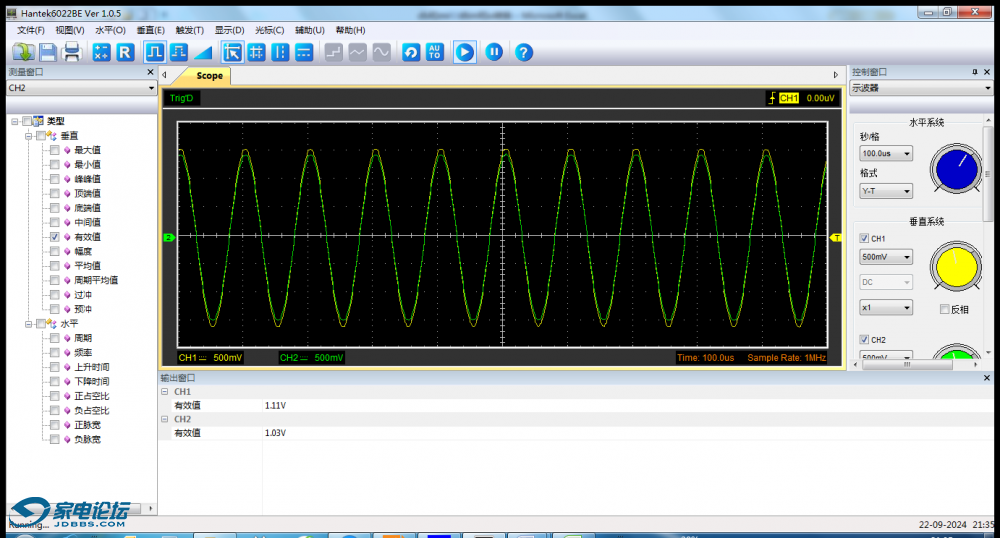

杜比HX测试，线路输入10KHz 0dB
杜比OFF，I类磁带录音10KHz 0dB响应
杜比HX开，I类磁带录音10KHz 0dB响应。对比杜比OFF计算差值7.63dB，符合手册技术要求
|
