磁头放大电路底噪不好搞

x_rockman · 发表于 2024-10-15 08:09

blsxmz 发表于 2024-10-14 23:06
近期回家找到资料，现已把资料发上来了。

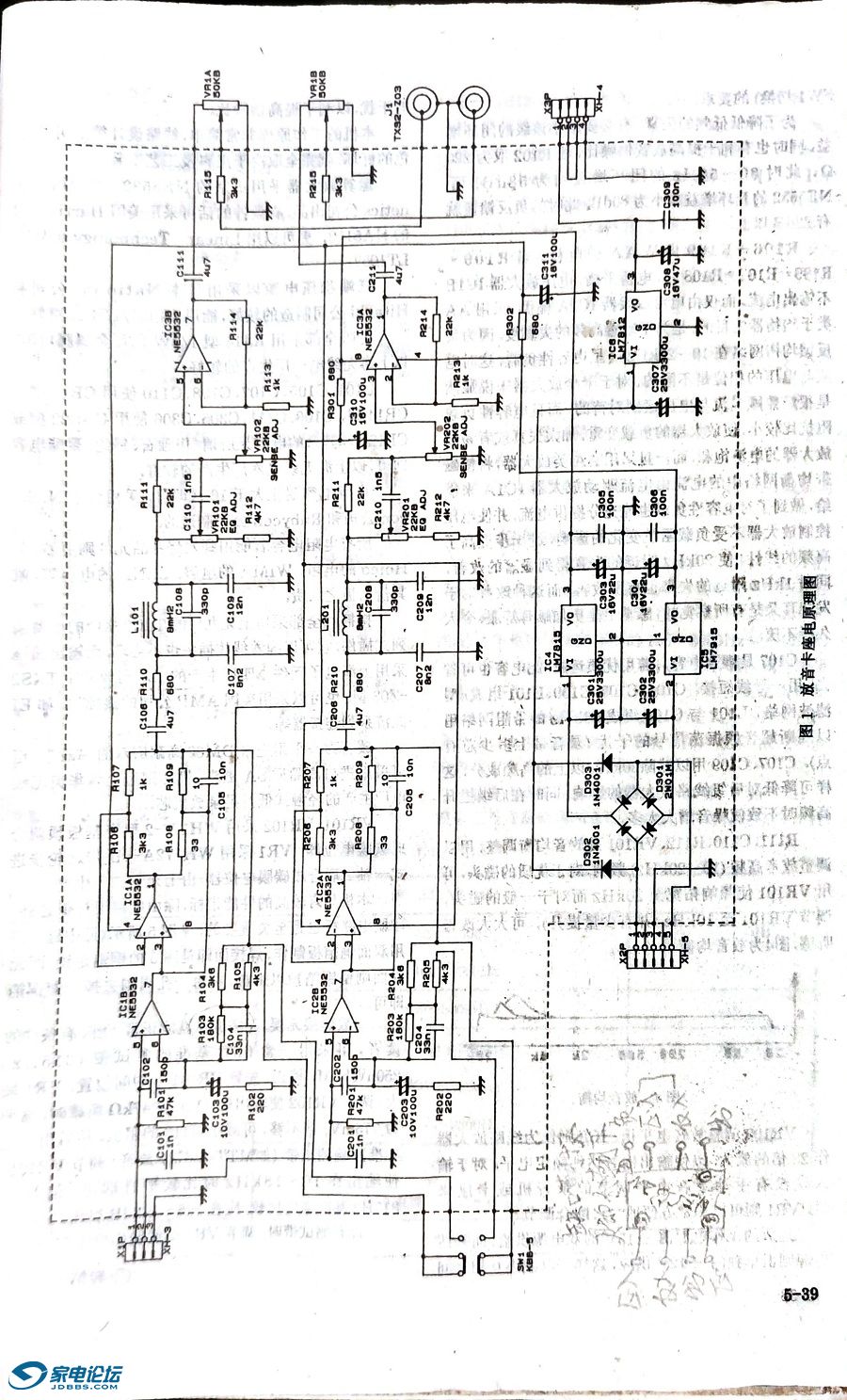

这是应该某个松下的三磁头卡座的磁头放大电路吧？仔细看了一遍，感觉里面还是有些错误的。
回头找找电路图看看能不能找到原电路图。。

窗寒西岭千秋雪 · 发表于 2024-10-15 10:44

blsxmz 发表于 2024-10-14 23:06
近期回家找到资料，现已把资料发上来了。

想起这个电路

窗寒西岭千秋雪 · 发表于 2024-10-15 10:45

coffee_bean 发表于 2024-10-12 09:49
你说的也是，对应图中的t2，R102和C102对应t3。

学到了，还有这个知识

blsxmz · 发表于 2024-10-15 12:49

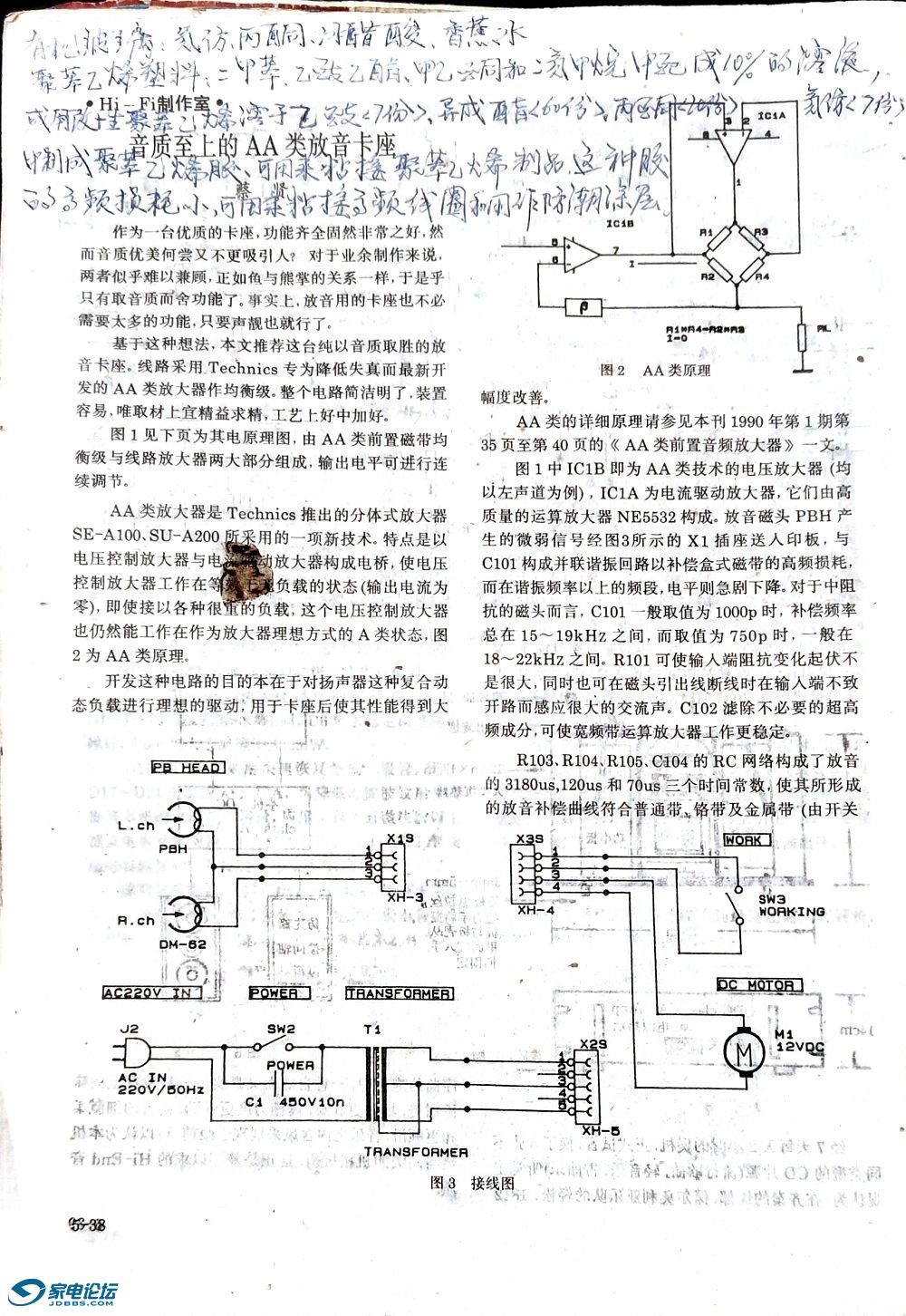

对，就是这个AA类前级信号放大电路

blsxmz · 发表于 2024-10-15 13:03

这是保存在旧电脑里的资料，没有纸质杂志，没有看到具体哪一年哪一期的

北京老卡友 · 发表于 2024-10-16 14:07

卡座信噪比是由磁带决定的电路本底噪声远低于磁带本身噪声频响是由磁头决定一块M5220老运放已经非常好了玩卡的人基本公认爱华009放音是非常不错的它的磁头放大器就是一块M5220 对卡座音质有明显影响的是磁头与放大电路间的那只耦合电容高档卡座无一例外采用直耦方式

窗寒西岭千秋雪 · 发表于 2024-10-16 20:33

北京老卡友发表于 2024-10-16 14:07
卡座信噪比是由磁带决定的电路本底噪声远低于磁带本身噪声频响是由磁头决定一块M5220老运放已经非常好 ...

幸运，我现在用的电路是直耦

blsxmz · 发表于 2024-10-17 23:21

本帖最后由 blsxmz 于 2024-10-17 23:36 编辑

补齐剩余资料给大家看看

kangda0757 · 发表于 2024-10-18 12:12

卡坛Henry 发表于 2024-9-19 12:06
说下理由？

SONY 666ES 就是用的NE5532做的磁头放大。

我记得电子报上说5532断电的时候会反向给磁头一个电压，把好磁带搞坏了

whyljh3333 · 发表于 2026-1-29 13:51

能不能用2SC1571G做最前一级，然后推5532....

2SC1571G是极低NIOSE AMP应用 (VERY LOW NIOSE AMP APPLICATIONS)

ntcjh · 发表于 2026-1-29 17:06

涉及磁头放大的知识正好重新学习了一下

thomascd · 发表于 2026-1-29 17:21

LZ时成都的

2919pk · 发表于 2026-2-1 22:11

窗寒西岭千秋雪发表于 2024-9-27 19:05
TDA1522底噪

请问楼主：这个测试频响曲线的是什么软件？可以分享一下吗？

c_star · 发表于 2026-2-2 12:48

sweidong 发表于 2024-9-20 00:40
TA7668 是噪音最大的磁头放大 IC，没有之一。同年代的LA3220、BA328等都比它好不少。但7668的好处是内置录 ...

老师啊，那个真的是牛逼。

otl · 发表于 2026-2-6 17:41

30年前用场效应管搭过磁头前级，噪音不理想，最后搞BA328还能用用。
