磁头放大电路底噪不好搞

窗寒西岭千秋雪

blsxmz 发表于 2024-9-26 21:30
《无线电与电视》杂志有蔡贤老先生给的AA类磁带放音电路和印版图，有兴趣的可以找来玩玩

能否分享一个，网络没搜到

窗寒西岭千秋雪

交易区新帖推荐

shark04 发表于 2024-9-24 08:37
这个我也做过，也是能听到类似收音机一样的RF干扰背景噪声，等你做完听听看是不是也是这样。

声音开最大确实有点调频收音机底噪的感觉。另外这个电路低频感觉明显些。

窗寒西岭千秋雪

TDA1522底噪

coffee_bean

窗寒西岭千秋雪 发表于 2024-9-27 07:29
材质不知道。目前我主要想降低电路底噪，高频没注意。

这个就是常见的dm62硬坡莫头，重放上限设为14k就行了，再高对信噪比不利。假设磁头屏蔽线50cm，补偿电容可用1300p，输入4脚对地电阻62k。另将R101由推荐值改为6.2k，C102改为470u。
TDA1522比BA328这类好点，但也不要期望过高。好在电路简单，试一下吧。

窗寒西岭千秋雪

coffee_bean 发表于 2024-9-28 21:49
这个就是常见的dm62硬坡莫头，重放上限设为14k就行了，再高对信噪比不利。假设磁头屏蔽线50cm，补偿电容 ...

照Demo电路上电了，没有来得及并高频补偿电容。听感确实高频暗，图上也看到2k-5k有一个凹陷

coffee_bean

交易区新帖推荐

窗寒西岭千秋雪 发表于 2024-9-29 13:52
照Demo电路上电了，没有来得及并高频补偿电容。听感确实高频暗，图上也看到2k-5k有一个凹陷

凹陷是因为转折频率高了。厂家的示范电路按理论值取120us时间常数，这是针对理想磁头。实际的坡莫头高频涡流损耗大，需要从更低的频率开始提升才能将中高频补平。最简单就是加大R101至6.2k甚至6.8k。

窗寒西岭千秋雪

coffee_bean 发表于 2024-9-30 01:22
凹陷是因为转折频率高了。厂家的示范电路按理论值取120us时间常数，这是针对理想磁头。实际的坡莫头高频 ...

这个牵扯相当多啊，回头串个1k试试

桂R

blsxmz 发表于 2024-9-26 21:30
《无线电与电视》杂志有蔡贤老先生给的AA类磁带放音电路和印版图，有兴趣的可以找来玩玩

哪年哪期的？我想查查。

老王在隔壁

磁头放大还想着5532……？别搞笑，随便一个an6557都能把5532打的满地找牙，5532噪音大这个不用怀疑

窗寒西岭千秋雪

coffee_bean 发表于 2024-9-30 01:22
凹陷是因为转折频率高了。厂家的示范电路按理论值取120us时间常数，这是针对理想磁头。实际的坡莫头高频 ...

学习了一下，r101乘c101就是120us的转折频率嘛，我串个1k，就是145us。另外，把220微法加到470微法是什么道理呢？

coffee_bean

窗寒西岭千秋雪 发表于 2024-10-11 18:38
学习了一下，r101乘c101就是120us的转折频率嘛，我串个1k，就是145us。另外，把220微法加到470微法是什 ...

嗯，145合适了。C102和R102构成低频转折点，demo电路约88Hz，太高了，那是计对低档收录机的设计。改为470u后低频向下延伸一倍。

wkz

一样的芯片，厂家都能调出不一样的声音，自己搞磁头放大电路就是折腾。

窗寒西岭千秋雪

coffee_bean 发表于 2024-10-11 19:10
嗯，145合适了。C102和R102构成低频转折点，demo电路约88Hz，太高了，那是计对低档收录机的设计。改为470 ...

多谢，我还以为低频转折频率是c101乘Rfb

coffee_bean

窗寒西岭千秋雪 发表于 2024-10-12 08:57
多谢，我还以为低频转折频率是c101乘Rfb

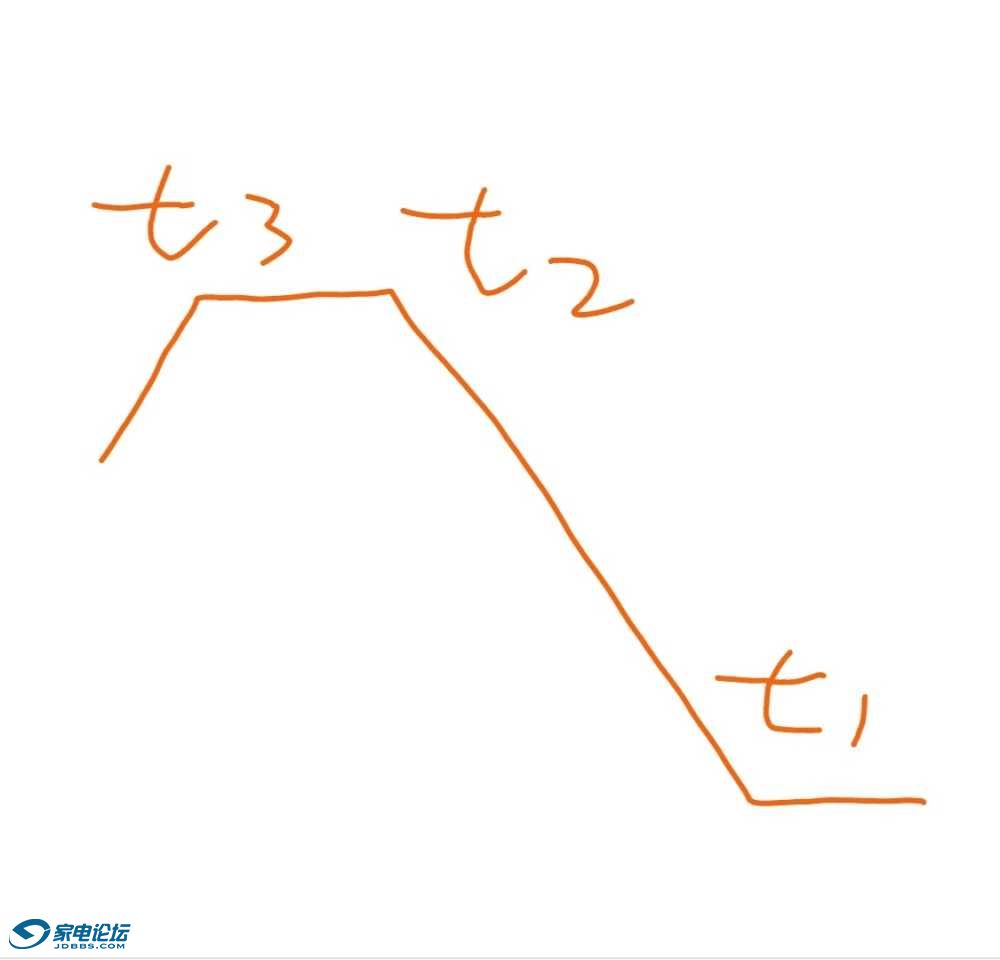

你说的也是，对应图中的t2，R102和C102对应t3。

blsxmz

近期回家找到资料，现已把资料发上来了。
