请教索尼333esg供电问题

B13672

B13672 发表于 2024-9-2 11:33
真是奇怪，我这个机器的elna电容屁股和引脚都干干净净，测量也是好的，我是用电桥测容量，用指针式万用表 ...

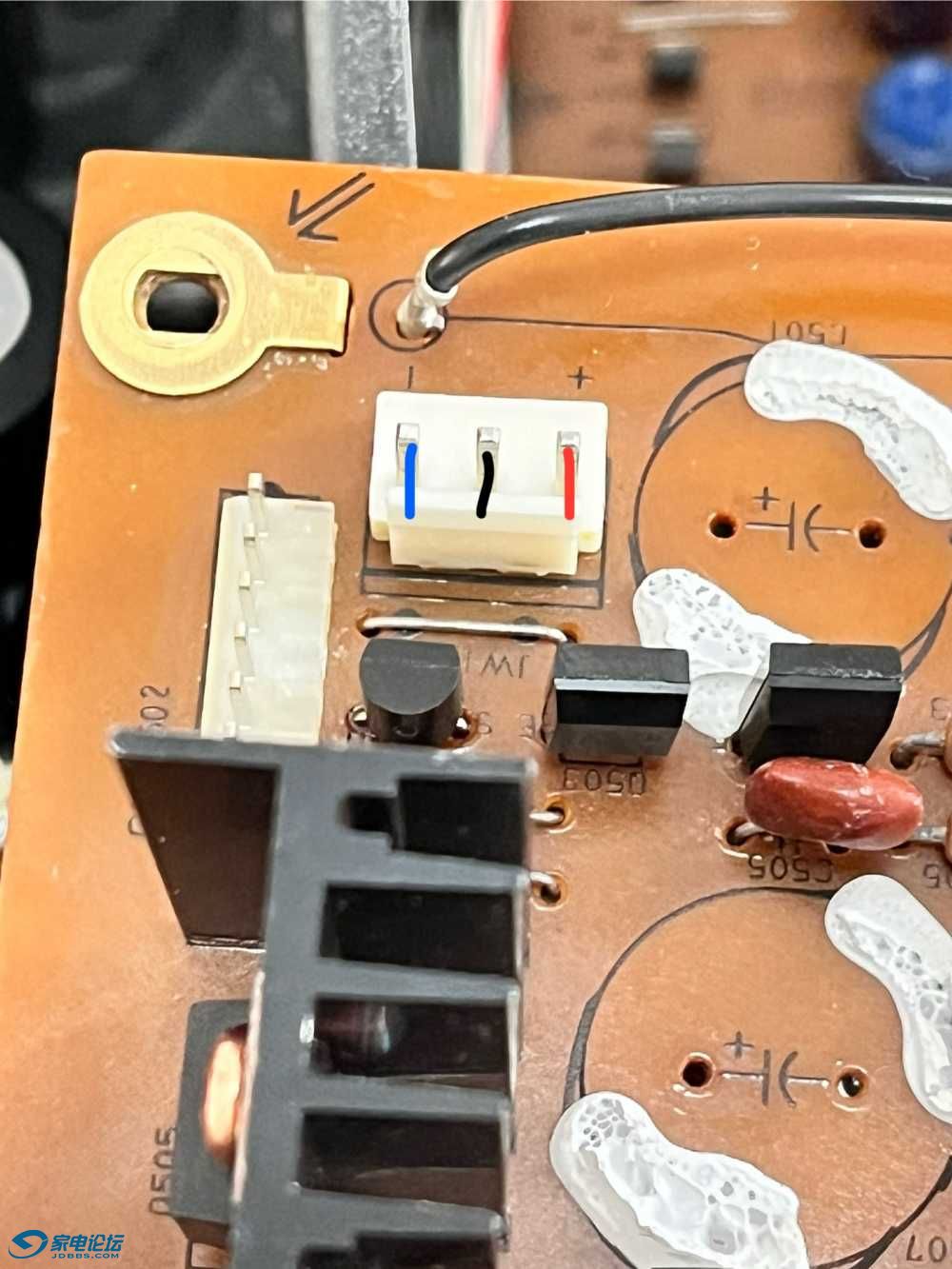

还发现一个现象，用万用表蜂鸣档测量放音板供电接口，表笔搭接红黑接头会响一下，显示有阻值（一闪而过），然后就不响了，阻值变为无限大，然后表笔反接又会有同样的现象。如果用表笔接蓝黑接头也有同样现象，一闪而过的阻值也一样。如果用表笔接红蓝接头，也会有类似现象，但一闪而过的阻值比之前大一倍

B13672

交易区新帖推荐

d6x 发表于 2024-9-2 11:47
电路板反面，手电筒照，有没有白色粉末

电路板反面很干净，没有粉末

d6x

B13672 发表于 2024-9-2 11:55
还发现一个现象，用万用表蜂鸣档测量放音板供电接口，表笔搭接红黑接头会响一下，显示有阻值（一闪而过） ...

那不是很正常么，换个保险再试一下

B13672

d6x 发表于 2024-9-2 12:01
那不是很正常么，换个保险再试一下

我换了2次保险了，电源板都能能输出±17.3v电压，不接这个插头还好，一接就烧保险

DALI104

这个故障不是简单的用电模块里元件故障导致正负极两侧直接短路这类的故障，但极有可能还是存在部分功能回路里元件短路烧毁的故障，那些元件故障后导致相关回路用电量大增。由于一上电就烧保险，所以测量各点电位的方法也很难用上。想到的方法有:
先把所有用电回路断开，然后再一级一级接上去。哪一回路接上去就烧，就在哪里细查；
把保险电阻换成10安培左右保险丝或者细铜丝，可以先在故障板上所有地方加松香喷雾，直接上电，烧到故障扩大导致烧断或者外表烧毁为止。如果故障现象没有扩大，那么可以用测量电位的方法了。这个方法风险很大，不是非专业人员使用的方法。
直接查该板上的所有元件，也不是最好的方法，有些元件冷态低压下查不出来问题的。
应该还有一些其它方法，有些需要仪器。
建议这个故障要找师傅来修了。

B13672

交易区新帖推荐

DALI104 发表于 2024-9-2 13:13
这个故障不是简单的用电模块里元件故障导致正负极两侧直接短路这类的故障，但极有可能还是存在部分功能回路 ...

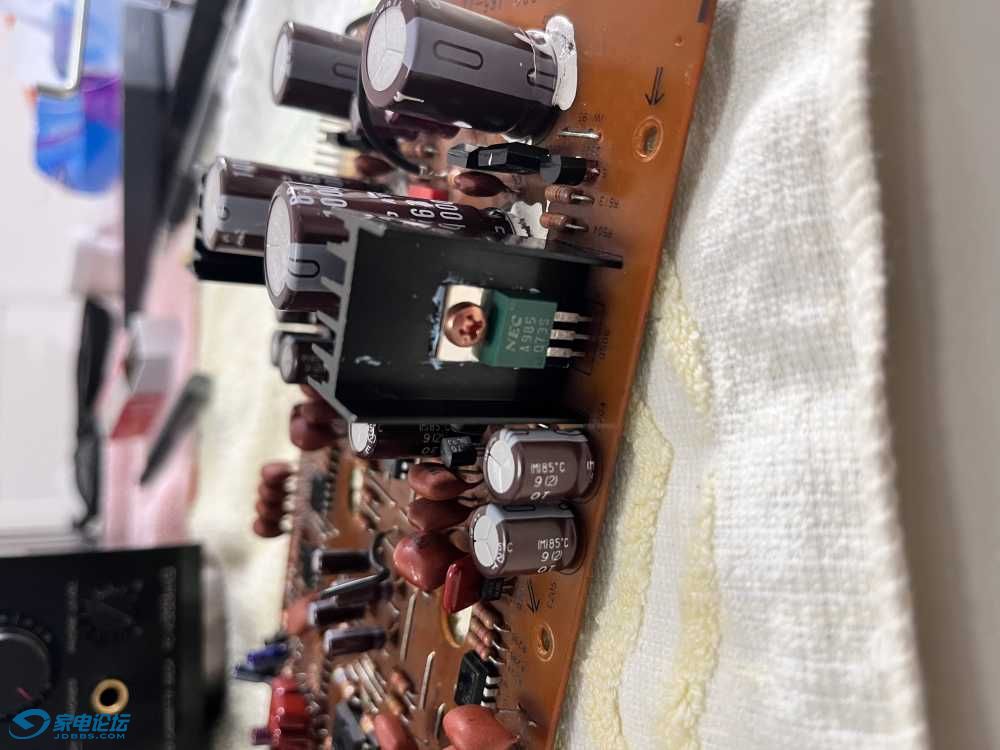

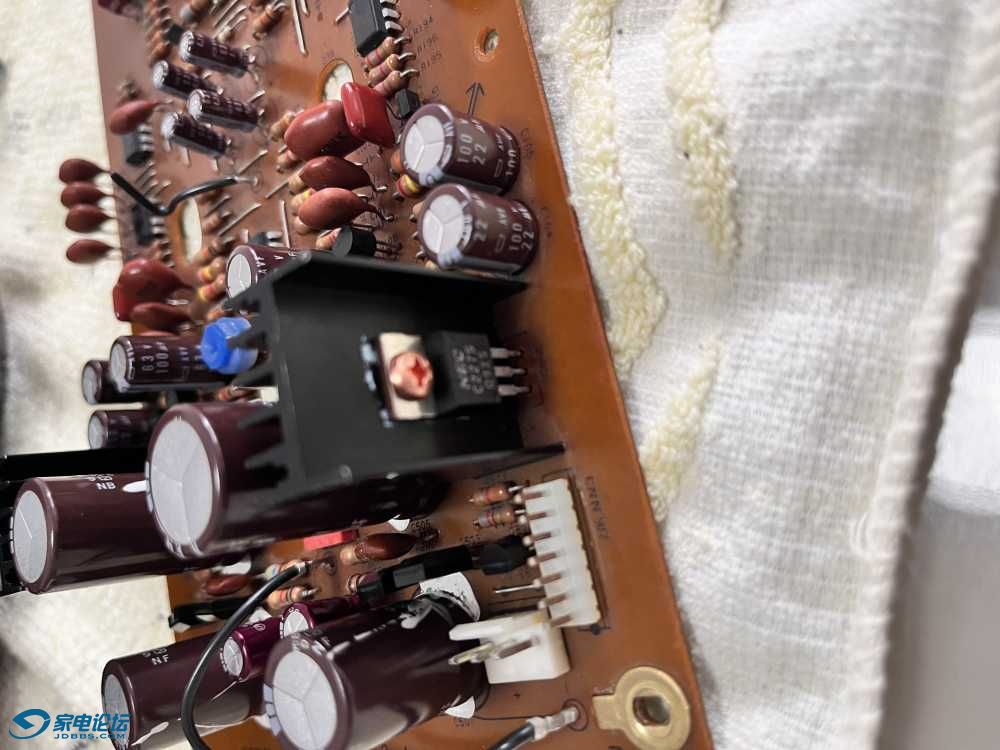

刚刚用铜丝连接了其中一个N20引脚（保险起见，另一个N20虽然也断了，但没有用铜丝连接），通电后连接铜丝的一侧有17v电压，持续等待，发现放音板上面有散热片的那个管子（型号是：nec c2275）发热，另外那个大芯片（cx20188）有点点温热，但没有2275那个管子热，请问是不是2275坏了，同理，由于是两个N20保险一起烧，是不是另外一侧的那个管子（也带散热片，型号是NEC A985）也坏掉了。因为他们有散热片，所以我想当然认为他们发热是正常的，请教各位大师，如何测试好坏，我已经把他们拆下来了

d6x

B13672 发表于 2024-9-2 12:24
我换了2次保险了，电源板都能能输出±17.3v电压，不接这个插头还好，一接就烧保险

既然电桥测电容，那么D值多少？

B13672

B13672 发表于 2024-9-2 15:48
刚刚用铜丝连接了其中一个N20引脚（保险起见，另一个N20虽然也断了，但没有用铜丝连接），通电后连接铜丝 ...

B13672

d6x 发表于 2024-9-2 15:50
既然电桥测电容，那么D值多少？

D值都不大于0.2

晓歌

很简单的问题，被你搞得如此复杂，搞不好，发来我帮你弄，
你拆的这两个中功率管是音频部分的稳压部分，万用表检测e  b   c三个极之间的电阻就能知道好坏

B13672

晓歌 发表于 2024-9-2 15:59
很简单的问题，被你搞得如此复杂，搞不好，发来我帮你弄，
你拆的这两个中功率管是音频部分的稳压部分，万 ...

惭愧啊

DALI104

B13672 发表于 2024-9-2 15:48
刚刚用铜丝连接了其中一个N20引脚（保险起见，另一个N20虽然也断了，但没有用铜丝连接），通电后连接铜丝 ...

稳压输出下游主要是运放，也可能会击穿短路。
先查稳压管，可以通过测量三极管特性来检查是否击穿，也可以上板子后断开出口检查输出电压。
再查下游运放是否击穿短路，方法是查运放正负输入端的对地电阻是否很低，或者接上电源后查各点电压是否正常，是否发热

gujiecmzx

DALI104 发表于 2024-9-2 13:13
这个故障不是简单的用电模块里元件故障导致正负极两侧直接短路这类的故障，但极有可能还是存在部分功能回路 ...

找师傅修，不如更换电路板！
一个电路板也就400块不到

咝咝入扣

电源电路故障本来最容易查的了。这下扩大了

d6x

B13672 发表于 2024-9-2 15:48
刚刚用铜丝连接了其中一个N20引脚（保险起见，另一个N20虽然也断了，但没有用铜丝连接），通电后连接铜丝 ...

发热很正常
