请教索尼333esg供电问题

桂R

十有八九是此板上的三极管击穿了。

B13672

交易区新帖推荐

B13672 发表于 2024-8-30 16:13

现在一筹莫展，求高人指点

B13672

d6x 发表于 2024-8-30 07:47
icp n20炸了，换一个就好。索尼先锋后期通病。

刚刚换了新的n20管子，接电后有正负17.3V，然后接放音板，还是没有反应，再测输出，又没有17V电压了，把新换上的N20拆下来测量又断路了

gujiecmzx

B13672 发表于 2024-9-1 13:02
刚刚换了新的n20管子，接电后有正负17.3V，然后接放音板，还是没有反应，再测输出，又没有17V电压了，把 ...

如果解决不了，换块放音板，本店有卖，555esg的。还升级了

d6x

桂R 发表于 2024-8-30 16:49
十有八九是此板上的三极管击穿了。

电容短路也很常见，上面都是垃圾电容

d6x

交易区新帖推荐

B13672 发表于 2024-8-30 16:13
我也觉得保险烧掉不能掉以轻心，所以就往下延伸探查，刚刚测量了音频板上的供电接口（红圈处），3个触点 ...

把几个电容先测一下有没有短路

找短路的常用办法就是拿个电源接上板子，让它烧。那个元件烧了就是哪个坏了。有人涂松香，接上电松下化掉的地方即使故障位置。

d6x

B13672 发表于 2024-8-30 16:13

如果没猜错，这两个垃圾elna音频电容坏了，导致边上一个橘红色二极管短路。

d6x

B13672 发表于 2024-9-1 13:02
刚刚换了新的n20管子，接电后有正负17.3V，然后接放音板，还是没有反应，再测输出，又没有17V电压了，把 ...

把垃圾的elna音频电容都挖掉，电容漏液导致稳压二极管hz6b1l短路是555esg通病。

d6x

enla的电容，最垃圾，都是骗子日本人发明的骗子电容。

d6x

gujiecmzx 发表于 2024-9-1 13:35
如果解决不了，换块放音板，本店有卖，555esg的。还升级了

不把555esg的垃圾elna电容挖掉，早晚会出事。

B13672

d6x 发表于 2024-9-1 23:37
如果没猜错，这两个垃圾elna音频电容坏了，导致边上一个橘红色二极管短路。

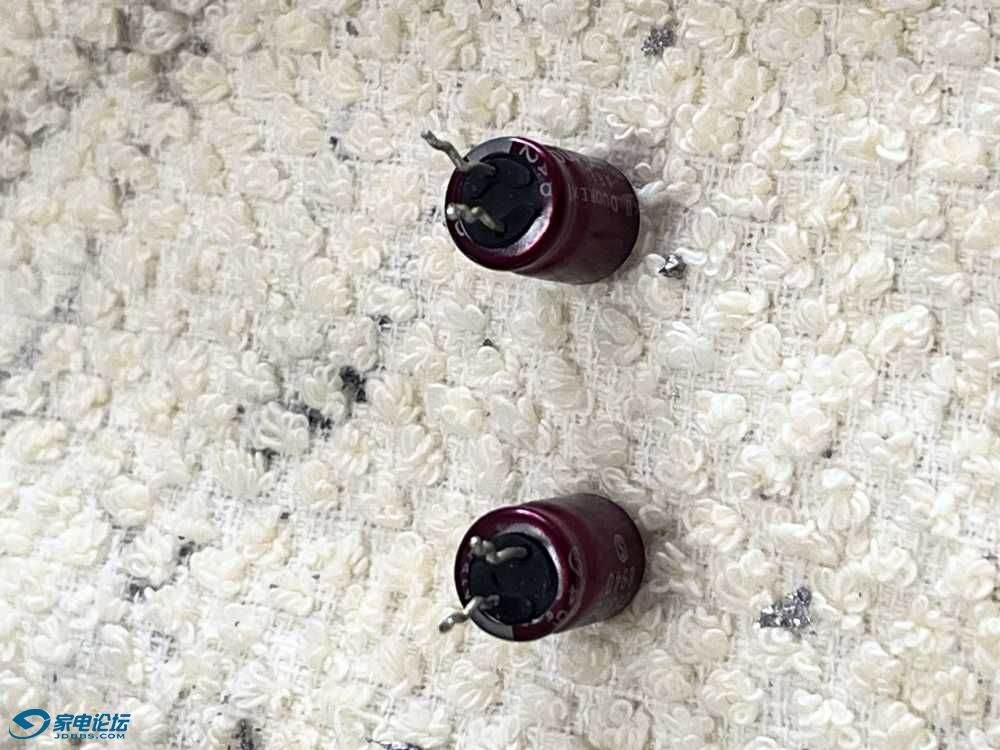

刚把这两个电容拆下来测试，也是好的，也没有漏电，那两个二极管也是单向导通的

d6x

B13672 发表于 2024-9-2 09:49
刚把这两个电容拆下来测试，也是好的，也没有漏电，那两个二极管也是单向导通的

电路板反面看看，有啥漏液迹象，电容你怎么测的？别说是万用表。电容引脚照片呢？

d6x

B13672 发表于 2024-9-2 09:49
刚把这两个电容拆下来测试，也是好的，也没有漏电，那两个二极管也是单向导通的

90%的esg有elna电容漏电故障，看电容屁股或者你测一下电容的电阻值。

B13672

d6x 发表于 2024-9-2 11:07
90%的esg有elna电容漏电故障，看电容屁股或者你测一下电容的电阻值。

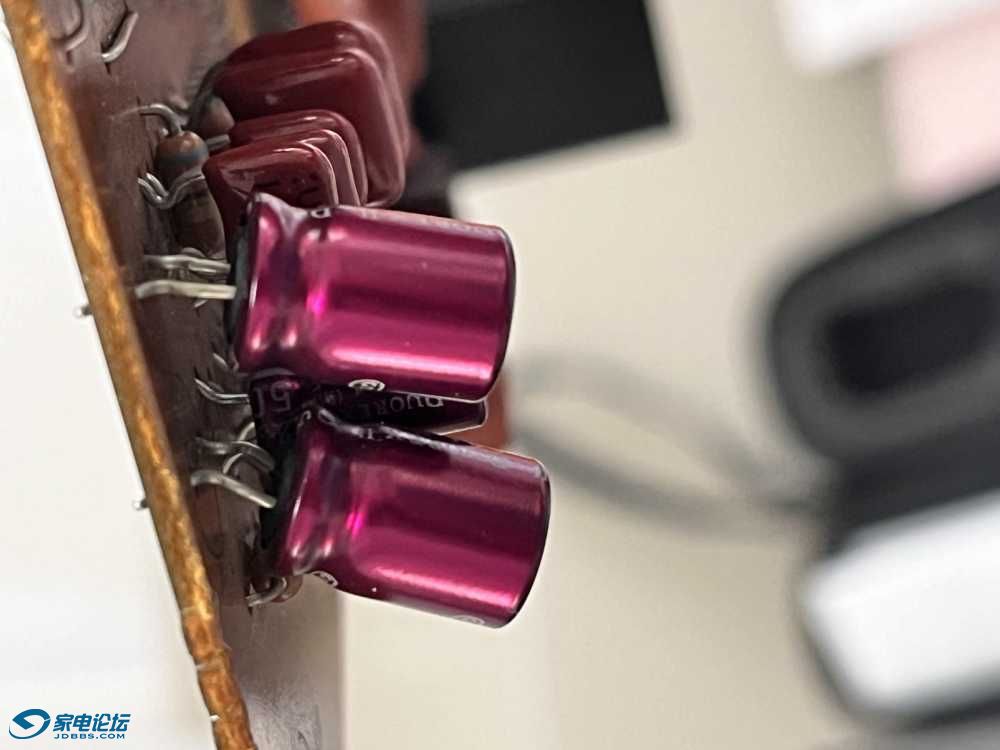

真是奇怪，我这个机器的elna电容屁股和引脚都干干净净，测量也是好的，我是用电桥测容量，用指针式万用表测漏电，都没问题，一筹莫展啊。往高人们指教。

d6x

B13672 发表于 2024-9-2 11:33
真是奇怪，我这个机器的elna电容屁股和引脚都干干净净，测量也是好的，我是用电桥测容量，用指针式万用表 ...

电路板反面，手电筒照，有没有白色粉末
