求助：中道CR7调整方位角中点短路烧保险，各位维修大神请多指教

goldear51

咝咝入扣 发表于 2024-5-25 19:19
板子上测量不准，你看除了这个半桥相同的绕组还接有另一组全桥，变压器次级绕组也形成回路会影响在线测量 ...

老眼昏花，保险丝那换成了保险座，居然保险座有一边虚焊，焊好后就正常了

taojiansh

交易区新帖推荐

每一步要正确，免的心惊胆跳。

goldear51

咝咝入扣 发表于 2024-5-25 19:19
板子上测量不准，你看除了这个半桥相同的绕组还接有另一组全桥，变压器次级绕组也形成回路会影响在线测量 ...

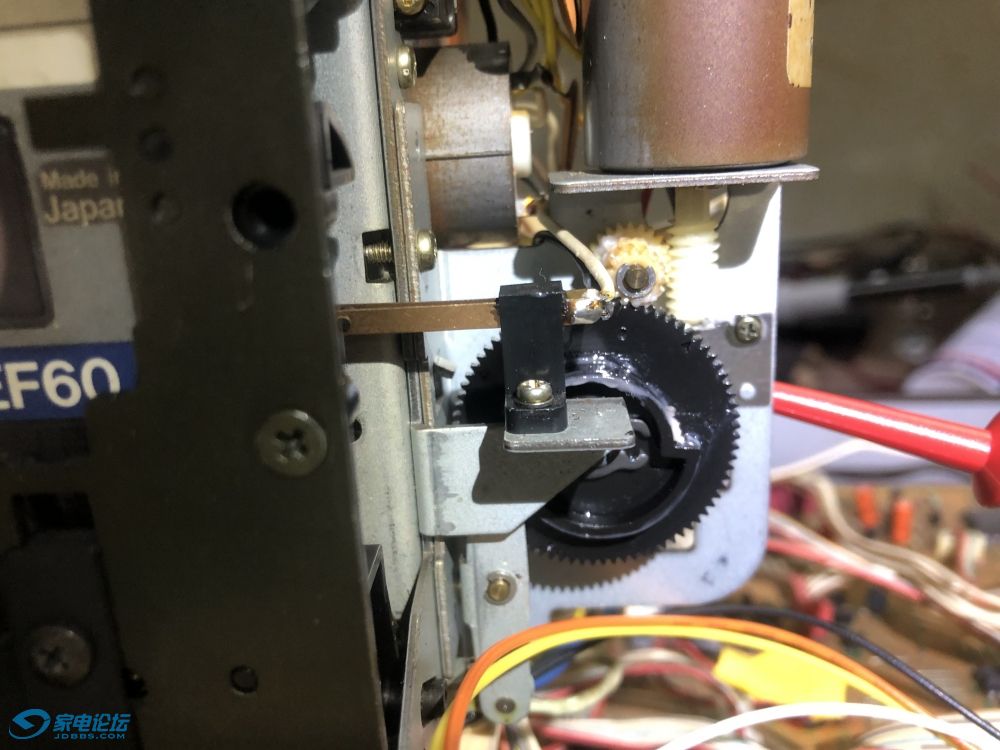

重新开始调整方位角中点，结果调整时可以把状态调成这样

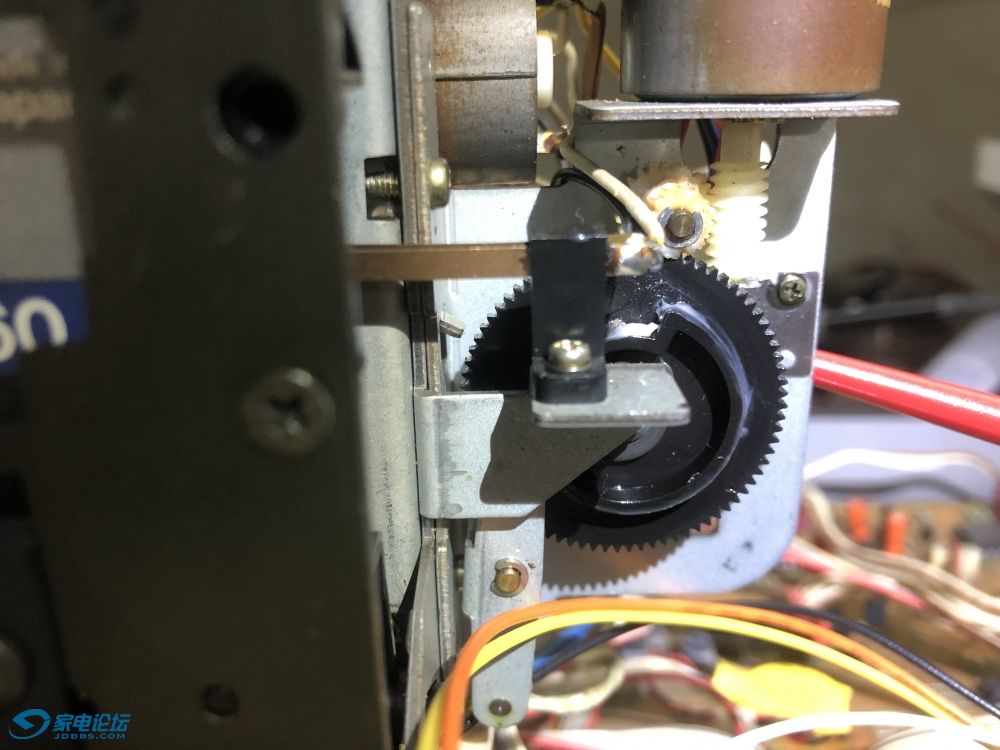

关掉测试模式就变成这样了




这样的话方位角的调整就只能在电平表中较小的位置，把手动方位角调整到最大才能勉强到中点，这个问题咝咝大侠有没有遇到，你觉得该怎么解决

咝咝入扣

goldear51 发表于 2024-5-25 20:57
重新开始调整方位角中点，结果调整时可以把状态调成这样

不知道你这个调节方位角中点的步骤是按手册里面进行还是额外调节了其它部分，比如动过磁头上的那个小齿轮？！我之前操作是先将方位角齿轮手动调到物理中点后拔掉方位角电调电机的引线插头，然后在电调方位角不起作用的状态下调节磁头上的方位角调节小齿轮，校准磁头本身方位角之后复原方位角电调电机引线再执行手册调整步骤。供参考

goldear51

调整还没到磁头方位角这步，只是调整齿轮中点，调整结束按两次TEST，齿轮会自动逆时针转90度左右。这时候还没进入播放状态呢

goldear51

交易区新帖推荐

咝咝入扣 发表于 2024-5-25 23:09
不知道你这个调节方位角中点的步骤是按手册里面进行还是额外调节了其它部分，比如动过磁头上的那个小齿轮 ...

谢谢咝咝大侠，问题是由于CR7多年未校准，电压值偏离，继续调整了方位角电平后解决了

天籁的音

goldear51 发表于 2024-5-27 09:31
谢谢咝咝大侠，问题是由于CR7多年未校准，电压值偏离，继续调整了方位角电平后解决了
