求助：中道CR7调整方位角中点短路烧保险，各位维修大神请多指教

goldear51

中道CR7由于CAL必须先检测方位角回位，否则就无法自动CAL,于是我自制一个测试板进行调整。调整时忘记使用绝缘螺丝刀，结果悲剧发生了，短路烧了F401和F402保险管，其他的保险没有问题。换上新的保险没有再烧，各组电源没发现问题。但是主导轴电机不转，卷带电机反转，各按键无反应。请教各位维修大侠，该如何着手检查才好？

电源图

咝咝入扣

交易区新帖推荐

那就抓住主导轴电机不转这个故障点，顺着主导轴直驱电机供电线路往前查。说不定主轴电机恢复转动后卷带电机反转的问题也解决了

goldear51

咝咝入扣 发表于 2024-5-20 22:57
那就抓住主导轴电机不转这个故障点，顺着主导轴直驱电机供电线路往前查。说不定主轴电机恢复转动后卷带电机 ...

收到，多谢咝咝大侠，还要多向你请教

天籁的音

高手

goldear51

咝咝入扣 发表于 2024-5-20 22:57
那就抓住主导轴电机不转这个故障点，顺着主导轴直驱电机供电线路往前查。说不定主轴电机恢复转动后卷带电机 ...

前两天忙，昨天做了检测，遇到点问题，请教咝咝大侠：
我检测了到逻辑板的3条电源线CN6,CN7,电压正常，CN5的电压值和图纸上标注的不符，12脚为-12伏，34脚接地，56脚为+12伏，看连线和CN40一致，估计是图纸的问题，你的也是这样吗？





主轴电机驱动板的电原理图见图，它的连接时CN32，实质的连接线就是3，9，10 脚，分别是4.9伏，11.8伏和12伏，怀疑是3脚高电平使IC102关闭了驱动。3脚通过一个二极管连接到的power off这条线上，需要找到使power off成为高电平的原因解决了，这样分析有问题没？

咝咝入扣

交易区新帖推荐

goldear51 发表于 2024-5-24 09:57
前两天忙，昨天做了检测，遇到点问题，请教咝咝大侠：
我检测了到逻辑板的3条电源线CN6,CN7,电压正常，C ...

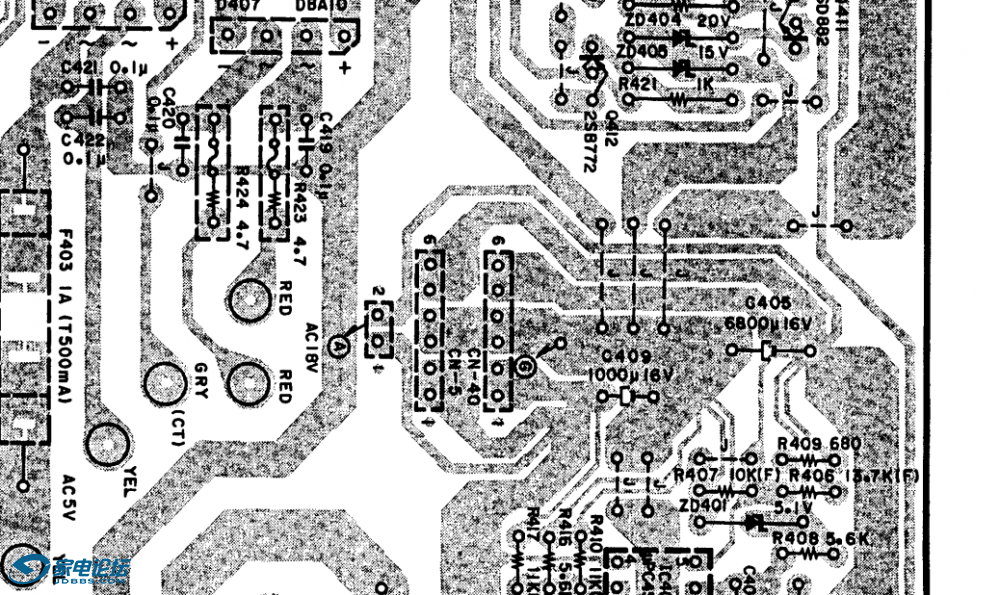

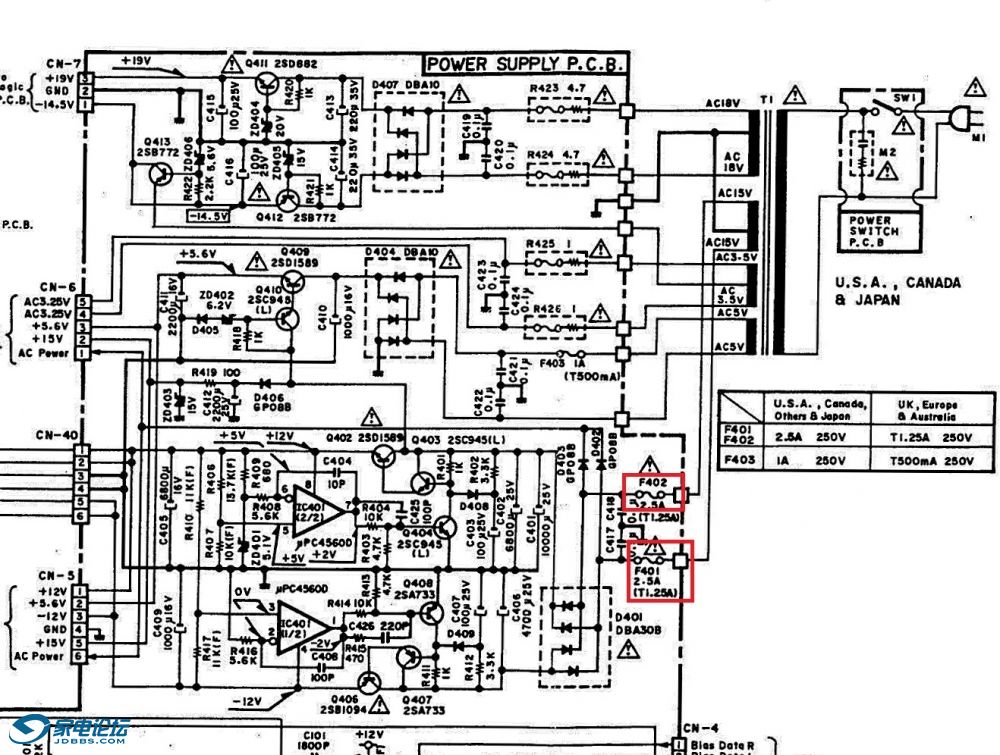

第一点，你测量到CN5的各脚电压值显然不正常，电路图上电压标注得清楚，如一楼截图所示。电路板上CN5和CN40紧挨在一起，从印板看跟电路图也不对。你确认找对了电路板上的CN5测量么？

第二点，思路对，可以从POWER OFF这个节点查。POWER OFF信号受控于Q617，可以检查相关部分电路。

goldear51

咝咝入扣 发表于 2024-5-24 11:12
第一点，你测量到CN5的各脚电压值显然不正常，电路图上电压标注得清楚，如一楼截图所示。电路板上CN5和CN ...

多谢回复，我再检查下CN5,老眼昏花了，不能确定

第二点只有晚上再看看了

咝咝入扣

咝咝入扣 发表于 2024-5-24 11:12
第一点，你测量到CN5的各脚电压值显然不正常，电路图上电压标注得清楚，如一楼截图所示。电路板上CN5和CN ...

从维修手册上看印板图有问题，CN5跟CN40是引脚并联的，跟电路图上的完全不一样。是手册资料出错了？

goldear51

咝咝入扣 发表于 2024-5-24 11:23
从维修手册上看印板图有问题，CN5跟CN40是引脚并联的，跟电路图上的完全不一样。是手册资料出错了？

目前网上只找到这一种图纸

goldear51

咝咝入扣 发表于 2024-5-24 11:23
从维修手册上看印板图有问题，CN5跟CN40是引脚并联的，跟电路图上的完全不一样。是手册资料出错了？

请教咝咝大侠，昨晚做了测试，测量了AC POWER电压为5.9伏Q618基极电压0.25伏，Q617基极电压0.31伏，power off电压为4.7伏。

ACPOWER 的电压是15伏交流全波整流得到，怎么用电压表测量只有5.9伏？
Q618的基极电压只有0.25，Q618就不应该导通，Q617的基极电压这么低，是否意味着Q617的be结击穿了吗？
2SC2002可否用2N5551代换？

咝咝入扣

goldear51 发表于 2024-5-25 13:52
请教咝咝大侠，昨晚做了测试，测量了AC POWER电压为5.9伏Q618基极电压0.25伏，Q617基极电压0.31伏，power ...

看看电源板上半桥整流中的D403、D402是不是其中一个烧坏了？

taojiansh

二个三极管的规格

goldear51

咝咝入扣 发表于 2024-5-25 14:25
看看电源板上半桥整流中的D403、D402是不是其中一个烧坏了？

我也怀疑这个，昨天在板子上测试是好的，一会再去取下来测试下

goldear51

taojiansh 发表于 2024-5-25 14:28
二个三极管的规格

谢谢兄弟，应该可以代换，只是脚位不同，23脚要交换下

咝咝入扣

goldear51 发表于 2024-5-25 16:40
我也怀疑这个，昨天在板子上测试是好的，一会再去取下来测试下

板子上测量不准，你看除了这个半桥相同的绕组还接有另一组全桥，变压器次级绕组也形成回路会影响在线测量的判断。两根保险管都断了就应该检查整流桥。二极管损坏除了短路还有开路。
