研究一下R55低电量的问题吧

Philips828

应该是电池内阻大了，电路也确实设计不够完美。这些问题SONY MD都有，一样的电池，用松下机器可以，CD/MD都可以，用索尼的CD可以，MD不行，因为MD都是单节电池升压，启动电流大，电池内阻压降大，电池监测就显示低电量。这样的问题不单R55R900 /R909/N1/N10一直都有，CD开始用一节电池了，也一样有问题如EJ2000，NE900/NE10/NE20，二节的EJ1000没有这些问题。

arthas_p

交易区新帖推荐

直接改锂电

xcgzs

yeeypc 发表于 2023-10-23 14:45
这个和升压电路无关。

有关的是各个触点的接触电阻，和电池的内阻。

我也怀疑过触点的问题，r55条电正极的触点设计得绝了。

如果加一个升压稳压的芯片呢？条电的的正负极先接升压稳压的芯片，然后再接到主板上。

feiyoun

机器里面有升压稳压电路，把1.2v的条电电压升高到3.3v（或者其它），因为电压提高了，能量守恒，条电需要提供的电流比为3.3/1.2=2.75倍(考虑到效率，可能3倍)，如果机器设定的低电压为1v的时候，条电内阻如果比较大，大电流一过，输出电压立马就下去了，机器cpuAd口检测但电压低于1v，立马就显示低电压了，
个人觉得可以下手的地方
1，换好的条电，这个也没啥选择，我只用过倍量，不用老的松下，索尼条电，那些内阻很大了，给随声听还可以，电流小
2，增大机器电池过去的水桶电容，空间允许的话用钽电容大容量的
3，找出输入cpu ad口的分压电阻，把检测电压提高，
4，条电链接件，比如电池仓转轴，这个是检查重点，一定要接触好，因为机器用了很久，转轴松动

feiyoun

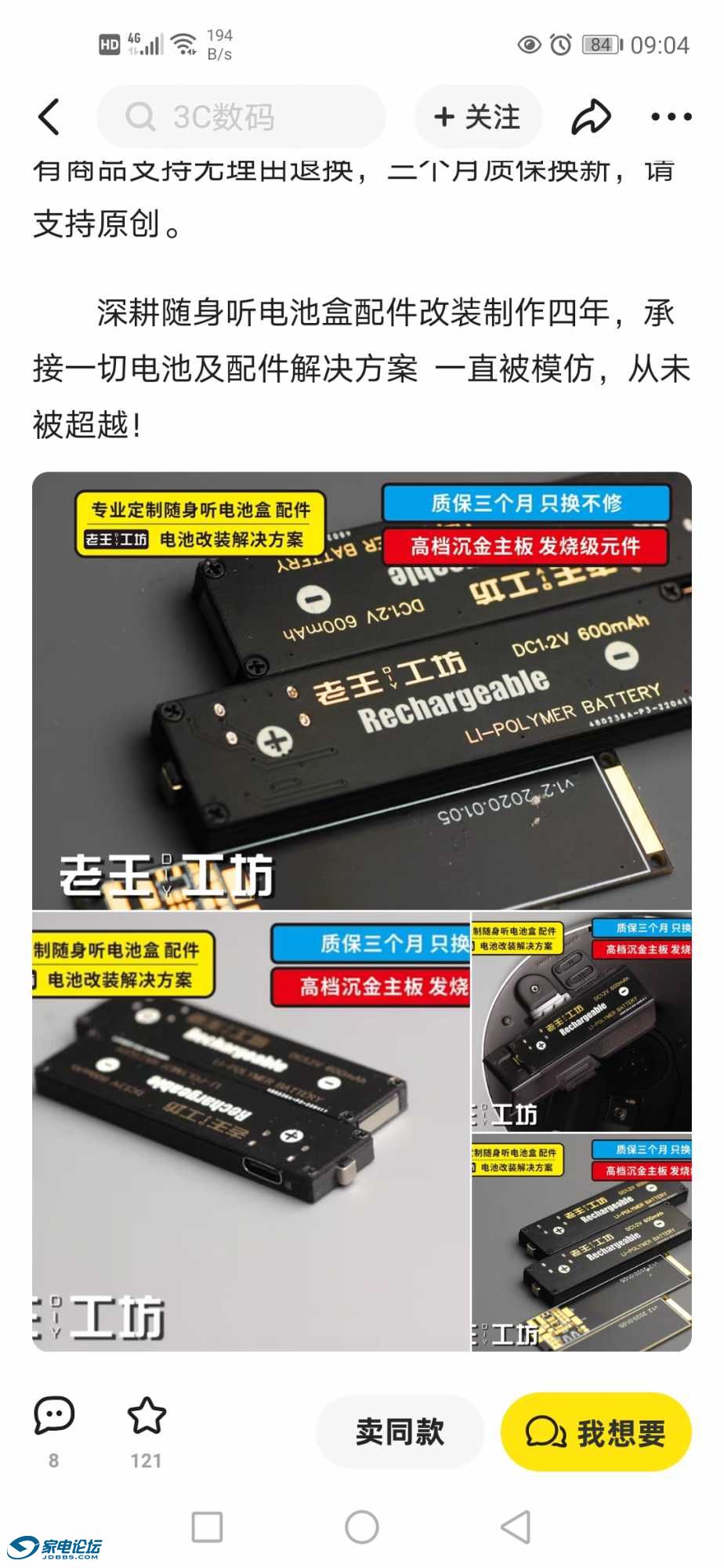

刚才去看了下闲鱼，也就是楼主说的外加稳压，果然还有这东西，就是锂电池的口香糖电池，自带稳压输出，就是贵
这样cpu得到的电压永远是1.2v，永远满电状态

feiyoun

交易区新帖推荐

补充下，因为是锂电池加降压电路，所以内阻很小，应该可以解决md机瞬间大电流的问题，这个就可以不动机器，但是因为是开关电源，开关频率一般是上mhz,是否对音质有影响未知，听说对收音是有点影响的。

arthas_p

DC口接锂电，稳稳的

xcgzs

arthas_p 发表于 2023-10-24 09:36
DC口接锂电，稳稳的

这个必须稳。我目前也是这么用的。

理想状态还是让条电可以用啊。

xcgzs

feiyoun 发表于 2023-10-24 09:05
刚才去看了下闲鱼，也就是楼主说的外加稳压，果然还有这东西，就是锂电池的口香糖电池，自带稳压输出，就是 ...

我说的不是这个，我说的是在机子内部加升压稳压的芯片，让普通的条电可以正常使用。

feiyoun

xcgzs 发表于 2023-10-24 10:46
我说的不是这个，我说的是在机子内部加升压稳压的芯片，让普通的条电可以正常使用。

但无论如何加升压电路你都避不开条电内阻问题啊，因为cpu是直接通过分压电阻检测条电电压(原理应该是，我没具体看电路图)
唯一办法是吧cpu检测低电压的线改了，改到3.3v哪里去，然后用分压电阻分个合适的电压给cpu检测
或者改cpu检测低电压的分压电阻

arthas_p

xcgzs 发表于 2023-10-24 10:44
这个必须稳。我目前也是这么用的。

理想状态还是让条电可以用啊。

你怎么解决充电问题

xcgzs

feiyoun 发表于 2023-10-24 08:55
机器里面有升压稳压电路，把1.2v的条电电压升高到3.3v（或者其它），因为电压提高了，能量守恒，条电需要提 ...

第3点，之前有个帖子说过：https://www.jdbbs.com/forum.php? ... ypeid%26typeid%3D70

我觉得先检查触点的问题。在主板上焊两条导线，直接接1.2v的锂电。排除触电的问题，看看效果。测完给大家汇报。

zl-zhy

R919下分压电阻加大，或者R918上分压电阻减小，提高监测电压不就行了？

xcgzs

arthas_p 发表于 2023-10-24 10:58
你怎么解决充电问题

这个不难，两个方案。


第一，做一条5v降到3.3v的线，接充电宝用。

第二，也是我现在用的方案。买个电池盒，装两节并联的18650，接一个降压芯片，从芯片上接个dc头。既能给r55用，也能当充电宝用。



左边是线，右边是电池盒。

xcgzs

zl-zhy 发表于 2023-10-24 11:07
R919下分压电阻加大，或者R918上分压电阻减小，提高监测电压不就行了？

https://www.jdbbs.com/forum.php? ... ypeid%26typeid%3D70

这个帖子说过这个问题。等最后再试，尽量不想从主板上拆元件。
