研究一下R55低电量的问题吧

xcgzs

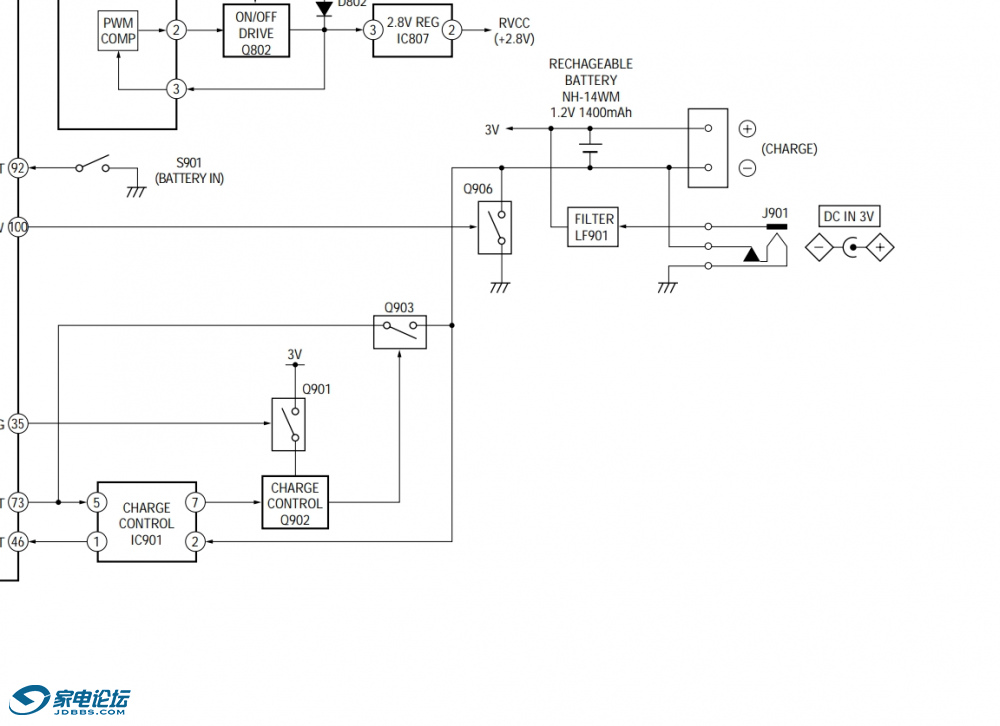

看来r55的的电路图，应该是把条电（1.2v）和电池盒干电池(1.5v)的电压升到3v使用，我测了电源，标的3v，实际供电3.3v。


再往下看，应该是通过一个电感L801(MA728，10uH)和一个二极管D802(MA2Z748001S0)完成的升压。




L801给具体参数了，D802只给了个MA2Z748001S0，哪位大神知道这是什么东西？

另外，哪位前辈手里有不低电量的R55，能否量一下这两个元件，咱试试，如果更换它们能解决低电量的问题，也是功德一件啊。

blsxmz

交易区新帖推荐

会有不出现电量低的SONY R55机子吗？等大家的测试结果并支持楼主钻研解决。

xcgzs

blsxmz 发表于 2023-10-23 11:49
会有不出现电量低的SONY R55机子吗？等大家的测试结果并支持楼主钻研解决。

曾经，我有一台，那个时候，我不知道r55有低电量的问题。

渐渐豁达

奇丑无比的机器 垃圾货 不喜欢
那么多机器 咋喜欢它呢

xcgzs

渐渐豁达 发表于 2023-10-23 11:52
奇丑无比的机器 垃圾货 不喜欢
那么多机器 咋喜欢它呢

用索尼的话说，这个机子“非常个性，非常索尼”。当年的广告语。

解决这个问题，不是因为喜欢这个机子，而是因为，想解决这个问题。如果这个问题出现在其他机子上，我也会想研究一下。仅此而已。

当然了，维修这块我是小白，纯属好奇。

对于整个MD来说，我也是小白，去年我才知道还有这种东西。

zy0778

交易区新帖推荐

我用一个5号电池盒加上去(没有原装电池盒),使用5号锂电池恒压1.5v,可以完美使用
多次测试,猜测是启动电流需求过大,造成低电量,,,因为读碟以后取下5号电池后面读碟切歌可以一切正常
后续的镍氢电池不行,,早期的镍镉电池状态好的也能用但是电量显示有波动(实测镍镉电压比镍氢高)...
我就一台垃圾机器测试结果...

xcgzs

zy0778 发表于 2023-10-23 14:05
我用一个5号电池盒加上去(没有原装电池盒),使用5号锂电池恒压1.5v,可以完美使用
多次测试,猜测是启动电流 ...

我上次用电池盒也不行，我再测试一下

yeeypc

这个和升压电路无关。

有关的是各个触点的接触电阻，和电池的内阻。

zy0778

xcgzs 发表于 2023-10-23 14:16
我上次用电池盒也不行，我再测试一下

那是接触电阻大了...我是直接焊接在主板上的...
而且条电盖那块我也是处理过的..

zy0778

yeeypc 发表于 2023-10-23 14:45
这个和升压电路无关。

有关的是各个触点的接触电阻，和电池的内阻。

对,这个是关键

cls-cqdiy

电流超大，启动和切歌的时候，1.2A+，电池和触点内阻稍大就会lowbatt
拆机把电源夹到主板上试试

blsxmz

不是接触不良导致电阻增大问题，这个机子的问题本论坛已有很多人研究过，我记得改功率电阻阻值的做法对部分机子有效果，不具普适性。

303808739

承前启后的奇葩机型，电机组件和硕大的光头，原来是用在r50的，那是用锂电池供电的，结果弄到这机子用条电，不低电量才怪

MEGABASS1976

很久以前看过一个技术贴 换一个电阻解决问题

xcgzs

zy0778 发表于 2023-10-23 15:53
那是接触电阻大了...我是直接焊接在主板上的...
而且条电盖那块我也是处理过的..

巧了，我也试过这样弄，有的机子可以，有的不可以。
