前几天又收了个老家伙，R22的末代全直流变频ZC12

浊世之蓝

233点 发表于 2023-7-10 20:11
Ah的拆机图删了一堆，剩几张，将就看，但ah这个机我现在手上就有，有空在拆吧

感谢

233点

Ah大部分的图都删了，剩几张，将就看吧，AH早期松下电机，18 19年以后，有一些是芝浦，然后是卧龙

233点

浊世之蓝 发表于 2023-7-10 20:15
感谢

楼下还有一些

浊世之蓝

233点 发表于 2023-7-10 20:18
楼下还有一些

大佬怎么评价AH/AHJ这机子？

jounkardon

233点 发表于 2023-7-10 17:39
松下直流30W电机，这个应该是小日子进口的，不是杭州松下，但这个电机有个通病，10年以上会轴承异响，得 ...

美培亚国产轴承？

cbinbinbin

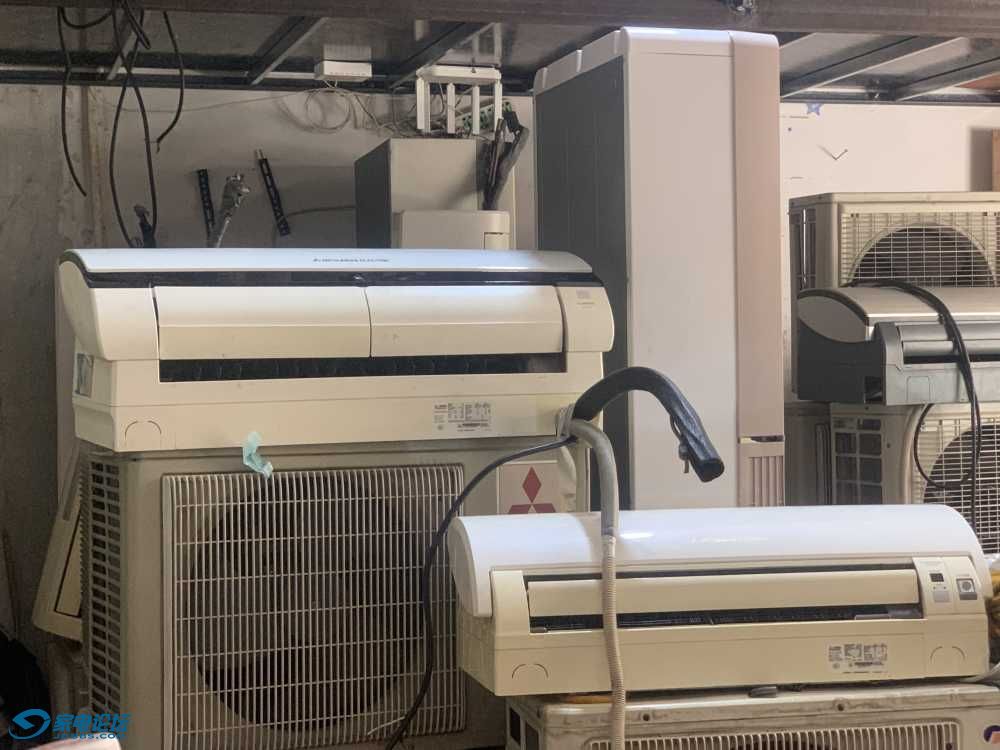

我的ZC12

jounkardon

233点 发表于 2023-7-10 17:51
装好，完工，三电和大金的内机设计是真的好，又好拆又好装，螺丝又少，走线规整，绝不多用1厘米 ...

修十台进口机  都不愿修一台国产机  各种不规范 让人思绪混乱   各种原厂就有的BUG  让人没有复原的欲望 各种不确定性  各种对修理人员的不尊重  ......

233点

浊世之蓝 发表于 2023-7-10 20:58
大佬怎么评价AH/AHJ这机子？

划时代但廉颇老矣，后继无机

AH/ZH是真正帮助三电打下现在地位的机子，12年出来的时候拳打大金东芝，脚踹松下日立，只要在热除湿，全域慧眼PLUS，低温制热，这三板斧抡下去，就没有别的对手什么事了。

zzhzgxwgh

cbinbinbin 发表于 2023-7-10 21:08
我的ZC12

看来三菱电机参数贴纸贴歪由来已久阿。。。这些细节怎么都不处理好呢

jounkardon

ZC12   小1.5P 当 38机使？

浊世之蓝

233点 发表于 2023-7-10 21:12
划时代但廉颇老矣，后继无机

AH/ZH是真正帮助三电打下现在地位的机子，12年出来的时候拳打大金东芝， ...

大佬，ah内机是几排多少对铜管？这种多排蒸发器的机器是不是制冷的时候天生除湿量会比较高（相对ZF来说）？

VSFDBP

233点 发表于 2023-7-10 19:23
新的国产2匹32变频，很大一部分都是5MM的细管，有一些好点的是7MM，10MM的管基本不存在，只谈铜管的话， ...

9.52mm管径的蒸发器应该很少了。5mm管网上吹得天花乱坠，但看拆机发现从7mm换成5mm后蒸发器没怎么增加铜管的数量，怀疑达不到原来7mm的效果。我没有想到直径缩小后管壁也会变薄，以后普及R290估计会有比较大的隐患

浊世之蓝

VSFDBP 发表于 2023-7-10 21:53
9.52mm管径的蒸发器应该很少了。5mm管网上吹得天花乱坠，但看拆机发现从7mm换成5mm后蒸发器没怎么增加 ...

原来三电2P机型用的是40根10mm铜管，现在新的好像也换成跟1.5p一样的7mm×48根了。。。

浊世之蓝

233点 发表于 2023-7-10 18:01
外机部分没啥好说的，40条10MM双排，90CM长，总长36米，进口的50瓦外电机，不二宫机膨胀阀 ...

外风机：ryoden asahi technica（菱電旭テクニカ），三菱电机日本的子公司

233点

浊世之蓝 发表于 2023-7-10 21:35
大佬，ah内机是几排多少对铜管？这种多排蒸发器的机器是不是制冷的时候天生除湿量会比较高（相对ZF来说） ...

44还是48，忘记数了
变频机制冷量是动态的，除湿量也是动态的，理论上说AH除湿量会更大，但不是因为冷排多，而是因为AH的内机大，换气量大，可能只看图片，很难理解AH有多大，我问朋友要了一些对比图你就知道了。实际上ZF对比国产品牌内机来说，已经是体积很大的机型了，然而AH还要大得多，比两台格力U系堆起来还要大……

另外三电1和1.5匹走的是小压机大两器路线，同样的蒸发器，却匹配有1.1.5.2匹三种匹数，4种排量压缩机。这种方案会导致一个问题，那就是小压缩机的机型，开机的时候内机排只有一部分凉，一部分不凉，需要一个比较长的时间后才能让蒸发器进入一个比较好的状态，但如果蒸发器全部凉下来后，因为蒸发器的规模对于1匹和1.5的来说又会太大，很容易超出额定制冷量，为了精准控制制冷量，三电的变频机蒸发器部分都配置有两个管温传感器来检测温度，同时匹配电子膨胀阀来调控制冷量，相对的除湿量也会被动态的调节。

而完全体则是匹配130那些双转子的型号，比如YD18，YE18，ZH12，这些才是最终的完全体，他们一开机就能轻松拉20度的温差，开放环境35度，出风的风温都能低到15度以下。
