前几天又收了个老家伙，R22的末代全直流变频ZC12

233点

等审核，过了上图，
先说明白，压缩机型号拍不到，但是看得见是广州产。有点失望，因为前阵子听人说有一小部分的ZC12的压缩机是日本产双转子130(R22)，一下来了兴趣，跑去废品站蹲了几天，然后蹲到一台，然后打开一看广州产，有点小伤心。

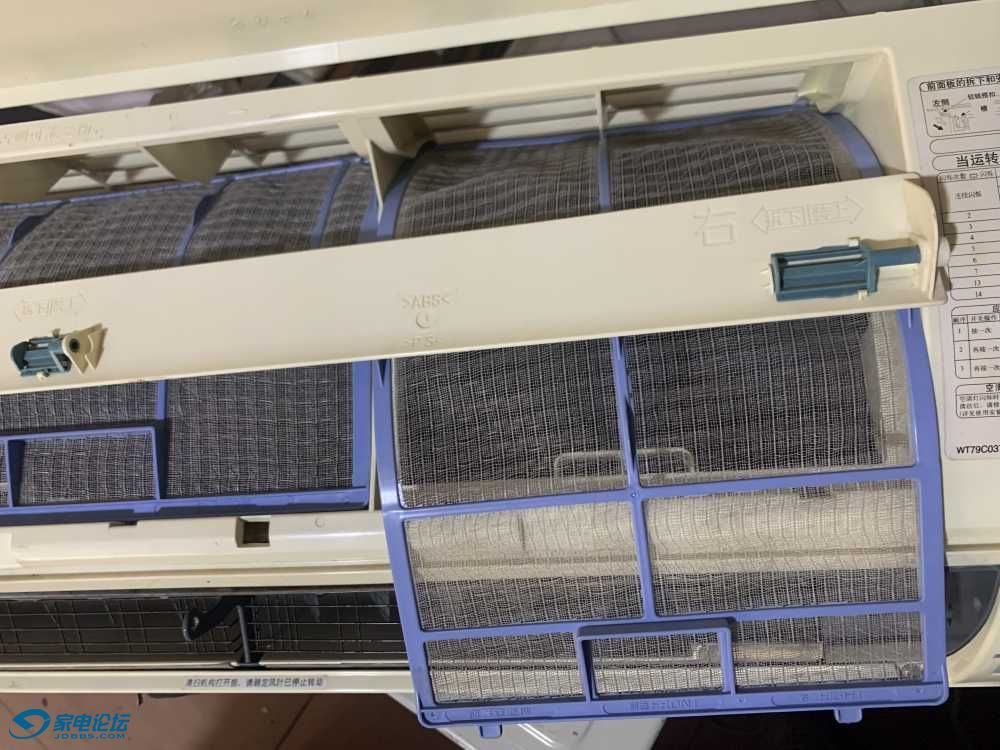

外机随手拍了几张，没啥好看的，看看内机吧。从0组装，ZC，ZD，ZF，ZFJ以及一堆单摆叶的三电型号都通用

233点

底板，风轮，内机排，额，这些东西，没啥好说，非要说大概就是做工好，双管温传感器(别家基本都单个)，另外，这些东西，ZC/D/F/FJ都通用

233点

松下直流30W电机，这个应该是小日子进口的，不是杭州松下，但这个电机有个通病，10年以上会轴承异响，得拆开换轴承，不过做工确实好，我从没见过这个电机坏的，这一点上比芝浦的强一条街都不止，还是通用一切三电5线内机。

233点

安装水槽和主板

233点

装好，完工，三电和大金的内机设计是真的好，又好拆又好装，螺丝又少，走线规整，绝不多用1厘米的线，一切都刚好，所有挂机空调里面，摆叶最好拆的就是三电。

233点

三电的挂板也是国内空调中最厚重和最大的，且是最好安装的，三电的挂板会详细标注各种孔位的安装信息，这一点上，其他牌子多少有点不厚道

高飞远走

楼主什么时候发外机拆机?想看看ZC12外机的管路和压缩机（记得ZC12的电子膨胀阀是不二工机）

233点

外机部分没啥好说的，40条10MM双排，90CM长，总长36米，进口的50瓦外电机，不二宫机膨胀阀，三电标准配置，安静是真安静。

VSFDBP

楼主辛苦了，压缩机看不到没事，安静就行。大双排、50瓦电机是现在国产2匹空调的换热水平，并且管子比较粗，至少低温制热肯定比很多国产1.5匹新一级靠谱

高飞远走

233点 发表于 2023-7-10 17:29
底板，风轮，内机排，额，这些东西，没啥好说，非要说大概就是做工好，双管温传感器(别家基 ...

内机95mm风轮。三菱电机R22交流变频的内机风轮也是直径95MM

233点

VSFDBP 发表于 2023-7-10 18:46
楼主辛苦了，压缩机看不到没事，安静就行。大双排、50瓦电机是现在国产2匹空调的换热水平，并且管子比较粗 ...

新的国产2匹32变频，很大一部分都是5MM的细管，有一些好点的是7MM，10MM的管基本不存在，只谈铜管的话，这些细管32高压力的耐久性，很一般。见过出厂一个月就漏的。就国内那两大厂的，一两年内漏的也很多。相反，各大厂的老古董，特别这种大厚管的这些，因为管壁厚，很少见漏的，除非人为。

233点

高飞远走 发表于 2023-7-10 19:22
内机95mm风轮。三菱电机R22交流变频的内机风轮也是直径95MM

只要是单条摆叶的三电，蒸发器，风轮都是通用的，交流的主要是内机主板接头不一样，是3+3。
同样，双条摆叶的三电，那些东西也是通用的。三电就这样，缝缝补补又一年，这十多年来除了更新了一个WX大挂机，JL JY这个进口内机，其他的基本都是换汤不换药的摆烂躺尸

浊世之蓝

可能三电最均衡的就是Z系列了，我家两台ZFJ12/09非常满意，虽然我还是喜欢ce09那种定频特有的冷感，但ZF在静音这点上强太多了。。。

浊世之蓝

233点 发表于 2023-7-10 19:52
只要是单条摆叶的三电，蒸发器，风轮都是通用的，交流的主要是内机主板接头不一样，是3+3。
同样，双条 ...

大佬，以后有机会拆一个AH/AHJ内机给我们看看这个型号的内机拆机图全网就没看到过。。。

233点

浊世之蓝 发表于 2023-7-10 20:03
大佬，以后有机会拆一个AH/AHJ内机给我们看看这个型号的内机拆机图全网就没看到过。。。

Ah的拆机图删了一堆，剩几张，将就看，但ah这个机我现在手上就有，有空在拆吧
