请教jx505收音部分

我是马甲么 · 发表于 2021-11-4 08:02

szxw 发表于 2021-11-4 07:20
这个，我觉得还是干脆买耳房爽利

等我把机芯都拆掉，电池和板塞进去就爽利了。。。

zy0778 · 发表于 2021-11-4 09:06

这个机器我没搞过,,,其他几个jx810 629 729 707什么的,,,我是直接把mic断了飞线到收音芯片的LR2脚搞定的...

我是马甲么 · 发表于 2021-11-4 09:17

zy0778 发表于 2021-11-4 09:06
这个机器我没搞过,,,其他几个jx810 629 729 707什么的,,,我是直接把mic断了飞线到收音芯片的LR2脚搞定的... ...

707应该一样，mic在哪？地线接耳机口的共线么。

zy0778 · 发表于 2021-11-4 09:38

我是马甲么发表于 2021-11-4 09:17
707应该一样，mic在哪？地线接耳机口的共线么。

看维修手册的图,

银河哥哥 · 发表于 2021-11-4 11:42

我是马甲么发表于 2021-11-4 00:05
接线容易，但找到接线位置难，而且还要断开一些地放。。。。。

重点是不知道接哪里！

看你后面更新的拆机图，你的机器收银芯片是TA8122AF，左右声道分别是14、13脚，已经引出在主板上排线上了

我是马甲么 · 发表于 2021-11-4 12:32

银河哥哥发表于 2021-11-4 11:42
看你后面更新的拆机图，你的机器收银芯片是TA8122AF，左右声道分别是14、13脚，已经引出在主板上排线上了 ...

不是这个芯片啊

我是马甲么 · 发表于 2021-11-4 12:34

银河哥哥发表于 2021-11-4 11:42
看你后面更新的拆机图，你的机器收银芯片是TA8122AF，左右声道分别是14、13脚，已经引出在主板上排线上了 ...

mic是什么啊，断了FM还能用不？

银河哥哥 · 发表于 2021-11-4 14:28

我是马甲么发表于 2021-11-4 12:32
不是这个芯片啊

我第一次回复你了，TA3122与TA8132的收音输出引脚完全一样的

我是马甲么 · 发表于 2021-11-4 14:57

银河哥哥发表于 2021-11-4 14:28
我第一次回复你了，TA3122与TA8132的收音输出引脚完全一样的

没发现有麦克风啊，也在前面板么？

银河哥哥 · 发表于 2021-11-4 16:32

我是马甲么发表于 2021-11-4 14:57
没发现有麦克风啊，也在前面板么？

你找毛科峰干什么？你的机器是带录音功能的，看到机器的红色插孔就是MIC输入插孔

我是马甲么 · 发表于 2021-11-4 17:46

银河哥哥发表于 2021-11-4 16:32
你找毛科峰干什么？你的机器是带录音功能的，看到机器的红色插孔就是MIC输入插孔

唉，蓝牙和jx505共用锂电噪音巨大。。。

搞不定了。

银河哥哥 · 发表于 2021-11-5 09:33

我是马甲么发表于 2021-11-4 17:46
唉，蓝牙和jx505共用锂电噪音巨大。。。搞不定了。

完全可以共用一个电源

我是马甲么 · 发表于 2021-11-6 10:48

银河哥哥发表于 2021-11-5 09:33
完全可以共用一个电源

滋滋的噪音，没法听

我是马甲么 · 发表于 2021-11-6 23:13

本帖最后由我是马甲么于 2021-11-6 23:17 编辑

银河哥哥发表于 2021-11-5 09:33
完全可以共用一个电源

1.蓝牙放弃，双电源供电噪音有变小但还是有，直接手机接有线就没底噪

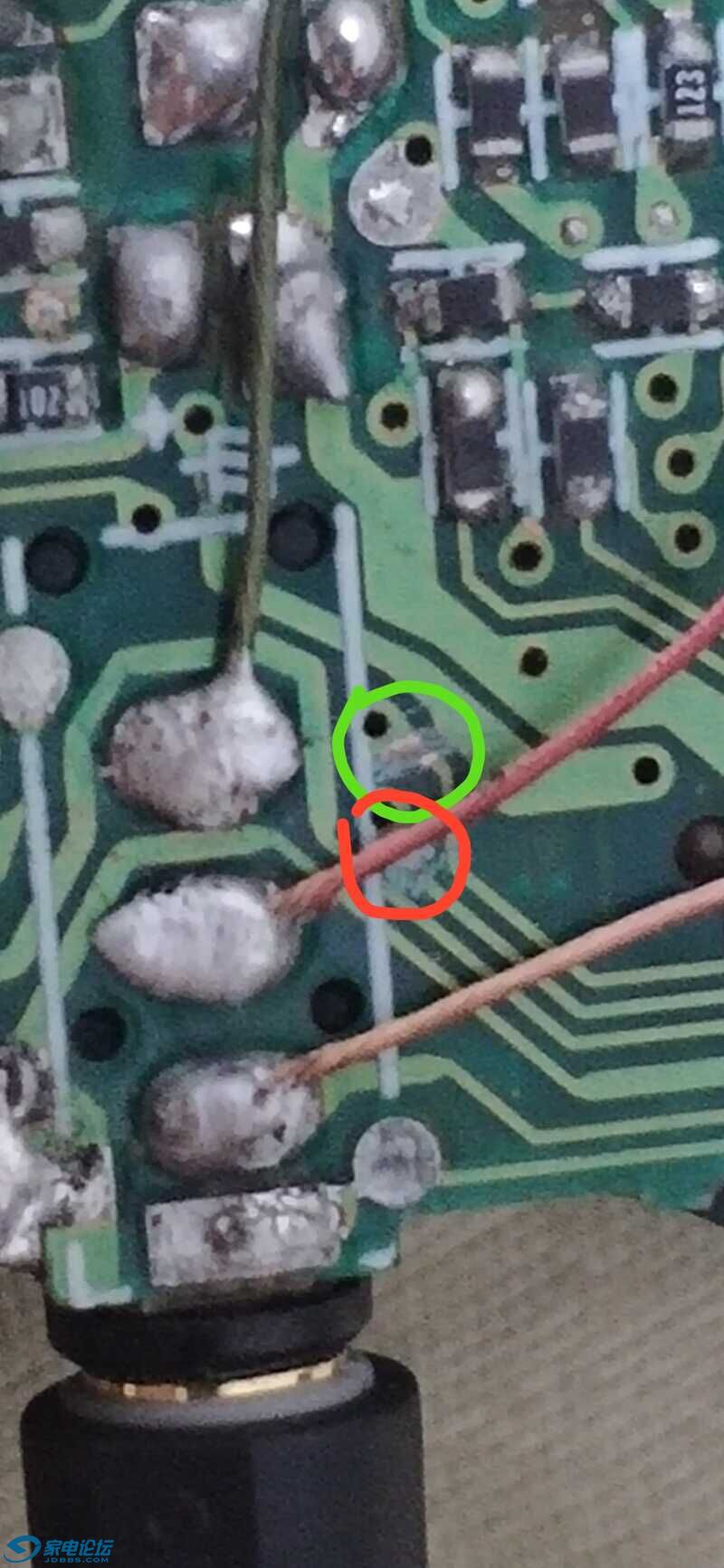

2.断开线控孔的所有线路（两个过孔+背面两个小电阻），用这个插孔输入音频成功

相当爽啊

我是马甲么 · 发表于 2021-11-6 23:19

蓝牙不仅有噪音，音质还差。。。
