请教jx505收音部分

我是马甲么

szxw 发表于 2021-11-2 13:45
不难拆啊。但是这样不如断开收音通道的音频输出好吧？下载一个维修手册查找一下线路哈。

到哪可以下载啊朋友？

我是马甲么

交易区新帖推荐

我就是爱音乐 发表于 2021-11-2 13:51
画红圈的两个是电磁铁，用来控制机芯的，千万别动这里，搞坏了就没法放磁带了。

好的，昨天差点一剪刀下去了。。。

x_rockman

1.天线磁棒在有屏幕的那块板子上，拆开就能看到。
2.把天线的两根线，通过一根导线短接，就可以了。

银河哥哥

我是马甲么 发表于 2021-11-2 13:07
在画圈位置输入音频。。。

然后让AM无信号进来，不就行了么？

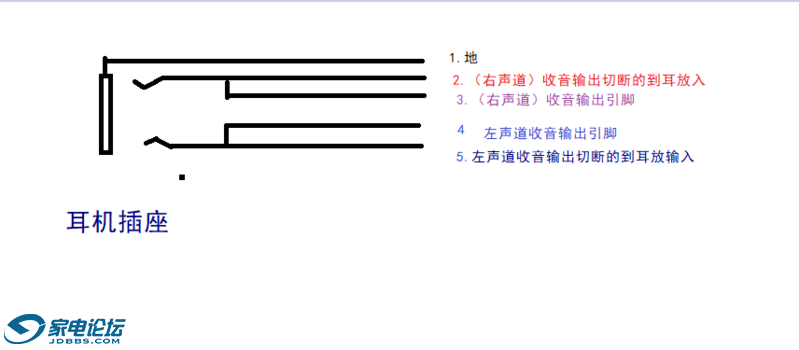

爱华许多卡带随身听的的收音芯片为TA8312AN/AF。如果想从收音输出引脚出加入耳放信号输入，要想获得无干扰信号可以用一个带自动切断开关的立体声耳机插座，其信号输入引线与收音输出都接在耳机插座上即可。其原理见下图：当输入信号线未插入耳机孔时，收音输出信号与原耳放信号输入世界通的，当耳机插座插入外部信号输入是自动切断了收音信号，外部输入信号与原耳放信号输入接通，从而达到把随身听单纯的当耳放使用。

银河哥哥

如果网上找不到收音芯片原理图，可搜我几年前的一篇帖子“爱华JX929磁带无法播放、AM收音无声——伤筋动骨全过程”，前提是你的机器的收音电路型号相同

x_rockman

交易区新帖推荐

银河哥哥 发表于 2021-11-2 14:59
爱华许多卡带随身听的的收音芯片为TA8312AN/AF。如果想从收音输出引脚出加入耳放信号输入，要想获得无干 ...

我猜测楼主的意思是，AM不用了，选择AM时，外部信号输入，当耳放，FM还是要用的，保留，所以希望切断AM的磁棒，杜绝AM的干扰。
而您提供的方法是，插入信号时，收音整个断开了。。。拔掉后收音正常。。。

银河哥哥

x_rockman 发表于 2021-11-2 15:57
我猜测楼主的意思是，AM不用了，选择AM时，外部信号输入，当耳放，FM还是要用的，保留，所以希望切断AM的 ...

他就是这个意思，但是对于这个卡带随身听这样的的改造要想的到无损音质是不可能的，之前已经回复

x_rockman

银河哥哥 发表于 2021-11-2 16:27
他就是这个意思，但是对于这个卡带随身听这样的的改造要想的到无损音质是不可能的，之前已经回复

你的方法对于楼主来说，可能有点不容易。。。。

银河哥哥

x_rockman 发表于 2021-11-2 16:35
你的方法对于楼主来说，可能有点不容易。。。。

其实，这是最简单有效的办法。要知道，这类机器的收音输出AM/FM不是分开的

我是马甲么

x_rockman 发表于 2021-11-2 16:35
你的方法对于楼主来说，可能有点不容易。。。。

兄弟你说得很对，那个有难度。。。

干掉磁棒比较简单，我先按你方法搞。后面再慢慢学习了升级。

还有个问题，短接磁棒和断开磁棒哪种方法更优？

x_rockman

我是马甲么 发表于 2021-11-2 17:42
兄弟你说得很对，那个有难度。。。

干掉磁棒比较简单，我先按你方法搞。后面再慢慢学习了升级。

短接更好一些

我是马甲么

银河哥哥 发表于 2021-11-2 16:41
其实，这是最简单有效的办法。要知道，这类机器的收音输出AM/FM不是分开的

非常感谢大佬讲解，您的方法肯定更好，但对我来讲过于高深。以后再研究，哈哈~

我是马甲么

x_rockman 发表于 2021-11-2 17:43
短接更好一些

好的谢朋友，晚上开搞。。。

szxw

我是马甲么 发表于 2021-11-2 14:17
到哪可以下载啊朋友？

网站 【便携数码产品】分坛就有啊
https://www.jdbbs.com/thread-5220389-1-1.html

我是马甲么

szxw 发表于 2021-11-2 18:57
网站 【便携数码产品】分坛就有啊
https://www.jdbbs.com/thread-5220389-1-1.html

看到了，感谢朋友，下载试试
