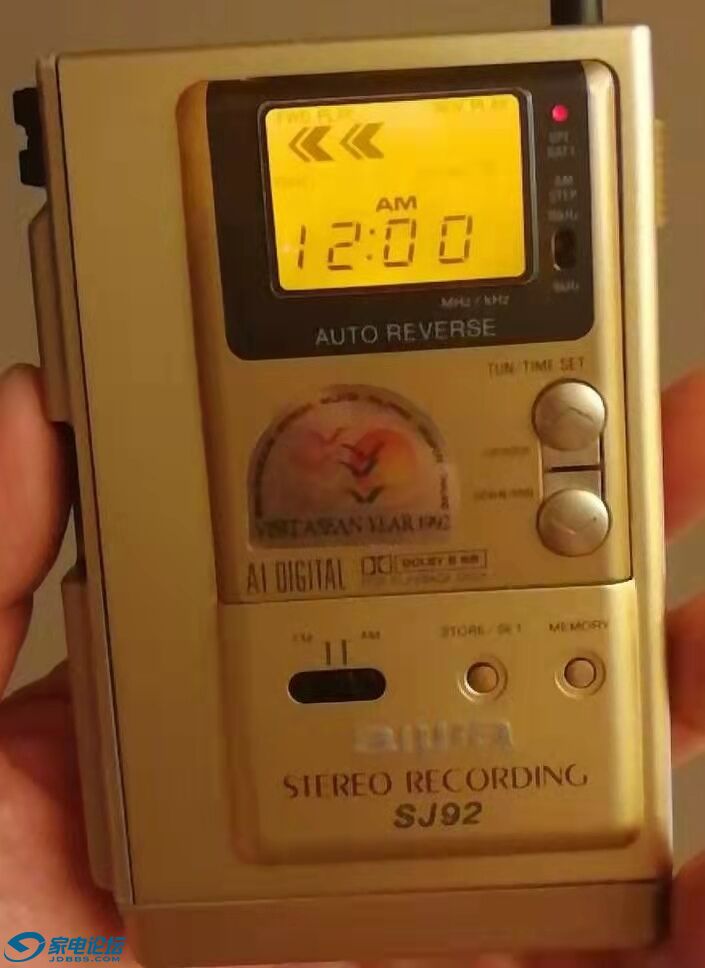

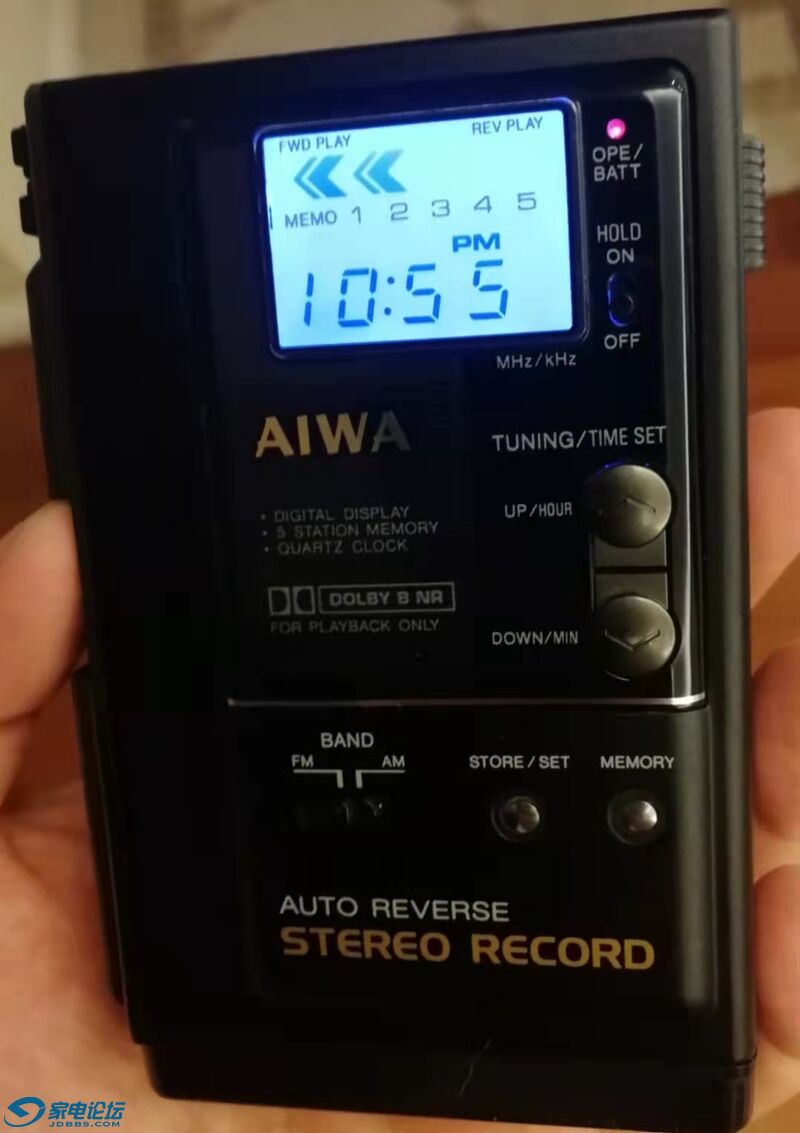

随身听加装舱内led

hgsjf · 发表于 2021-10-20 09:07

红色，草绿色，淡黄色的1.5就可以了，白色蓝色纯绿色就要3v电源

ldl820919 · 发表于 2021-10-20 09:08

fengshuai_1984 · 发表于 2021-10-20 09:10

本帖最后由 fengshuai_1984 于 2021-10-20 09:19 编辑

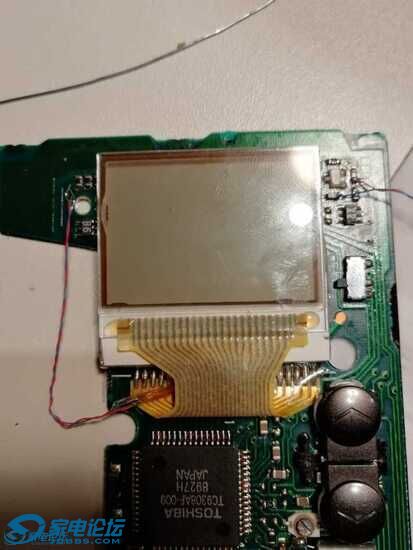

再说说液晶屏，一般4层结构：从底到顶
反光膜
偏振片
液晶玻璃盒
偏振片
对于没有背光的液晶屏幕，最底下一层反光膜是全反射膜，也就是光线全从正面进去，全部反射回去。也就是不透光。想加背光就要把这层膜撕掉。注意有的屏幕最后这层反光膜与底层偏振片黏贴紧密，撕掉就一起下来了，需要重新贴底层偏振片。
另外，进阶的，如果想要背光不亮时，屏幕仍然有很好的显示效果，（撕掉全反射膜后不亮背光效果变差）需要贴半透半反一体偏振片。一般的普通偏振片都是全透型的，这种半透半反射偏振片比较特殊，以前类似GBA GBC游戏机用的就是这种的，可以搜索gba gbc关键词找这种偏振片

fengshuai_1984 · 发表于 2021-10-20 09:22

本帖最后由 fengshuai_1984 于 2021-10-20 09:59 编辑

再说下偏振片，如果自己贴偏振片，要自己旋转找下角度，角度偏了效果不好，不过如果刚好偏转90度，可以出现负显效果，即原来黑色变白，原来白色变黑。

fengshuai_1984 · 发表于 2021-10-20 10:06

最后说下升压,如果机器本身有最好,直接接来用, 白光LED点亮要高点,接近3V, 其他颜色的低一些,2V多.实在不行就升压,升压采用DCDC电路,关键是体积要小,能放入机器. 另外提醒下做好滤波和屏蔽,不然dcdc开关噪声会对收音机和音频可能造成干扰

jjjiangjiang · 发表于 2021-10-20 10:11

交易区新帖推荐

fengshuai_1984 发表于 2021-10-20 10:06
最后说下升压,如果机器本身有最好,直接接来用, 白光LED点亮要高点,接近3V, 其他颜色的低一些,2V多.实在不行 ...

高手

shadoweyes · 发表于 2021-10-20 11:10

fengshuai_1984 发表于 2021-10-20 09:22
再说下偏振片，如果自己贴偏振片，要自己旋转找下角度，角度偏了效果不好，不过如果刚好偏转90度，可以出现 ...

高手，这个升压板都是自己设计的，厉害佩服

shadoweyes · 发表于 2021-10-21 08:07

生鱼片7219 发表于 2021-10-20 09:03
楼主这个加LED似乎难度很大，显示屏被一个金属罩包着，一是LED体积稍大，二是LED放在旁边根本无法导入到屏 ...

我买过EL冷光片，可到手一看傻了，电压是12V，还要一个小盒子的驱动电路模块，这只能在台式机上可以搞，随身听根本放不下吧

lylinxin · 发表于 2021-10-21 08:19

都是高手啊

80後／幻葙者 · 发表于 2021-10-21 08:22

fengshuai_1984 发表于 2021-10-20 09:22
再说下偏振片，如果自己贴偏振片，要自己旋转找下角度，角度偏了效果不好，不过如果刚好偏转90度，可以出现 ...

这显示亮度的确是很均衡，赞一个~
