随身听加装舱内led

shadoweyes · 发表于 2021-10-19 08:20

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

以前好像有讨论的帖子，但是没有看到特别合适的方法。

特别是后期的超薄随身听，如果加装那种贴片的小功率led，因为电池是1.5v的没法直接点亮，还要加升压模块

完了还要和磁带播放电路联动，不知道那位高手有干过这个，求分享分享

shadoweyes · 发表于 2021-10-19 08:38

交易区新帖推荐

以前我有买过一个太阳能的灯串，大概有30个led灯，有个控制器可以控制灯的流水交错效果，用的储能电池就是1.2v的镍氢电池，感觉这里面肯定有个升压电路，震荡电路，之类的。
不知道怎么移植到随身听上来

zy0778 · 发表于 2021-10-19 09:20

本帖最后由 zy0778 于 2021-10-19 09:23 编辑

光空想没用,还是要有动手能力,,不拆开机器测量一下怎么就知道点不亮呢?
我从d350第一个开始加背光,后续好多机器都加了,唯一难度就是怕屏幕碎了
最近把dat,天琴p1也加了冰蓝,前天周日又把md的先锋r1加了

shadoweyes · 发表于 2021-10-19 09:24

楼上兄弟，我刚刚还在想，或许随身听电路板上本来就有+2.5V以上的点呀，本来就有升压电路呢，呵呵，一会儿拆开试试看

happyxihualyp · 发表于 2021-10-19 09:25

zy0778 发表于 2021-10-19 09:20
光空想没用,还是要有动手能力,,不拆开机器测量一下怎么就知道点不亮呢?
我从d350第一个开始加背光,后续好 ...

给点经验学习一下，谢谢

zy0778 · 发表于 2021-10-19 09:27

交易区新帖推荐

happyxihualyp 发表于 2021-10-19 09:25
给点经验学习一下，谢谢

不怕拆坏机器,,,用万用表找合适供电,拆屏幕取led背光加装,

yebokwang · 发表于 2021-10-19 09:28

zy0778 发表于 2021-10-19 09:20
光空想没用,还是要有动手能力,,不拆开机器测量一下怎么就知道点不亮呢?
我从d350第一个开始加背光,后续好 ...

看着很漂亮！

zy0778 · 发表于 2021-10-19 09:39

shadoweyes 发表于 2021-10-19 09:24
楼上兄弟，我刚刚还在想，或许随身听电路板上本来就有+2.5V以上的点呀，本来就有升压电路呢，呵呵，一会儿 ...

就是这个意思,,你不拆怎么可能知道呢
磁带机改了有jx810 629 729 gx688好些了

还有几台jx707原生态机器丢着没时间打理,都是可以改的

风险在于屏幕非常脆弱

shadoweyes · 发表于 2021-10-19 09:59

zy0778 发表于 2021-10-19 09:39
就是这个意思,,你不拆怎么可能知道呢
磁带机改了有jx810 629 729 gx688好些了

求gx688改装照片，哈哈，谢谢啦

happyxihualyp · 发表于 2021-10-19 10:06

直接接电池是可以，但是延时怎么处理呢

我就是爱音乐 · 发表于 2021-10-19 10:21

延时熄灭，有操作再亮灯，这个需要一点技巧的吧

shadoweyes · 发表于 2021-10-19 20:11

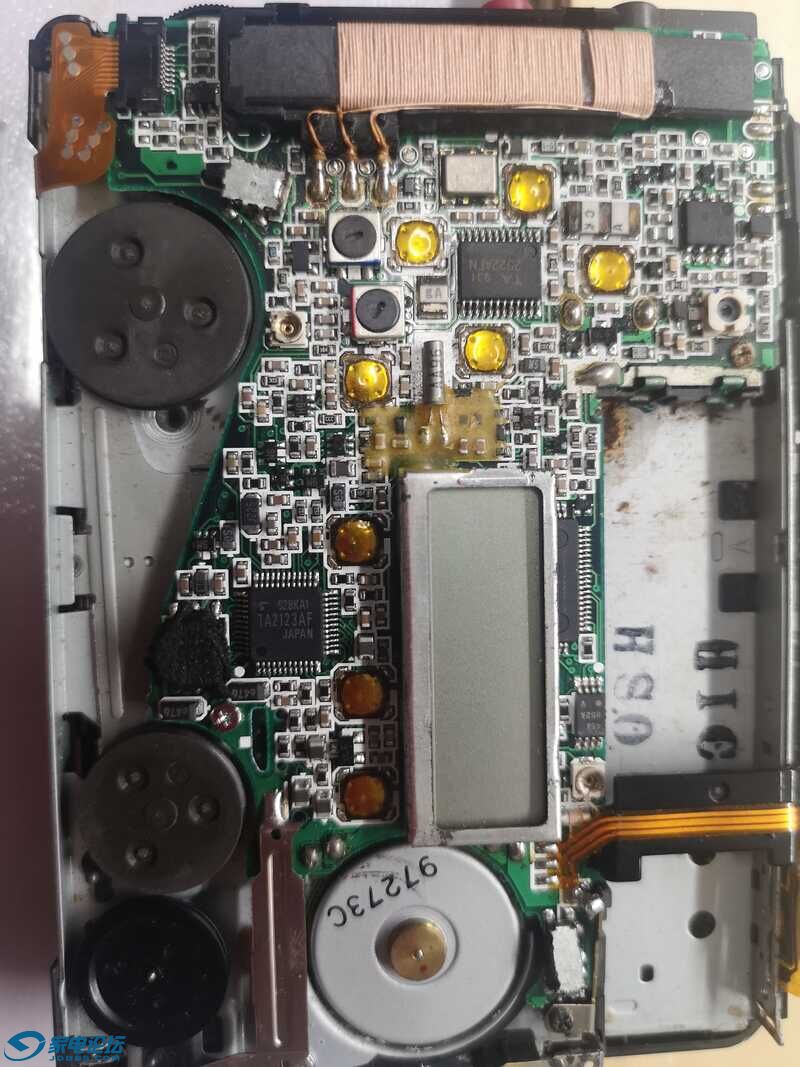

这个液晶屏，要怎么改造加背光呢？

下午找到了2.5v的点了，有升压电路。


这个是按前面老兄说的买的iphone的背光板，拆开后是一排串联的白光led

群雄割据 · 发表于 2021-10-20 08:28

经验要分享不然来干嘛

fengshuai_1984 · 发表于 2021-10-20 09:01

也不一定非得用手机背光板，用便宜的小尺寸屏幕背光板即可，淘宝咸鱼几块钱一个。大致结构：
光源  侧发光LED
从底到顶：反光材料
                  导光板
                  匀光纸
                  增透膜（一层或两层）
屏幕背光总成做的都很薄，适合放到液晶背后

生鱼片7219 · 发表于 2021-10-20 09:03

本帖最后由生鱼片7219 于 2021-10-20 09:11 编辑

楼主这个加LED似乎难度很大，显示屏被一个金属罩包着，一是LED体积稍大，二是LED放在旁边根本无法导入到屏幕内，只有装EL冷光片放在屏幕下方有可能实现，EL冷光片厚度只有零点几毫米，跟纸张的厚度差不多，放在屏幕背后应该是没有问题的，而且发光非常均匀，很多线控背光好像就是用的冷光片，可以找个废旧的拆了利用。但是要做到按操作键点亮，延时熄灭这个需要点技术含量
