【直播中】直播Sony MD底座R4ST/R5ST屏幕拆解，解决液晶屏发黑的问题

david-ease · 发表于 2021-1-11 11:26

再跟之前的比较下，没有对比就没有伤害

david-ease · 发表于 2021-1-11 11:32

交易区新帖推荐

装好外壳，拧好螺丝。
把外壳擦擦干净，
找张MD碟，又可以美美的听听歌。

david-ease · 发表于 2021-1-12 11:47

本帖最后由 david-ease 于 2021-1-12 11:52 编辑

上面更换了R4ST的偏光片，屏幕完美复活。
接着再解决下上次拆过了的R55机器小屏幕发黑的问题。
元旦前，已把R55液晶屏上已变质的反光膜撕下来了。

但上面的那层偏光片是很难清理干净的。
买来了的液晶屏专门的除胶剂后，发现效果也很一般，清理干净这个小屏幕就要1个小时。

最后清理干净后是这样的：

小钮扣 · 发表于 2021-1-12 11:55

大卫兄。这个膜放在水里泡一下。能不能让它自动分解？？

david-ease · 发表于 2021-1-12 12:18

小钮扣发表于 2021-1-12 11:55
大卫兄。这个膜放在水里泡一下。能不能让它自动分解？？

没有试过放水里泡。
但可以肯定水是并不能把它自动分解。。。

david-ease · 发表于 2021-1-12 12:33

交易区新帖推荐

清理干净屏幕后，接着找找反光膜。
上面也有朋友在问，用什么做反光片合适？
液晶屏专用的发光片，是否在淘宝上有卖的，我不太清楚，万能的淘宝上我估计应该能买得到吧。因为这种黑白液晶屏现在还有很多工厂在生产，这种简单的液晶屏使用范围非常广泛。
这些液晶屏专用的反光片据说以前已有朋友找到了。
不过我手上没有。

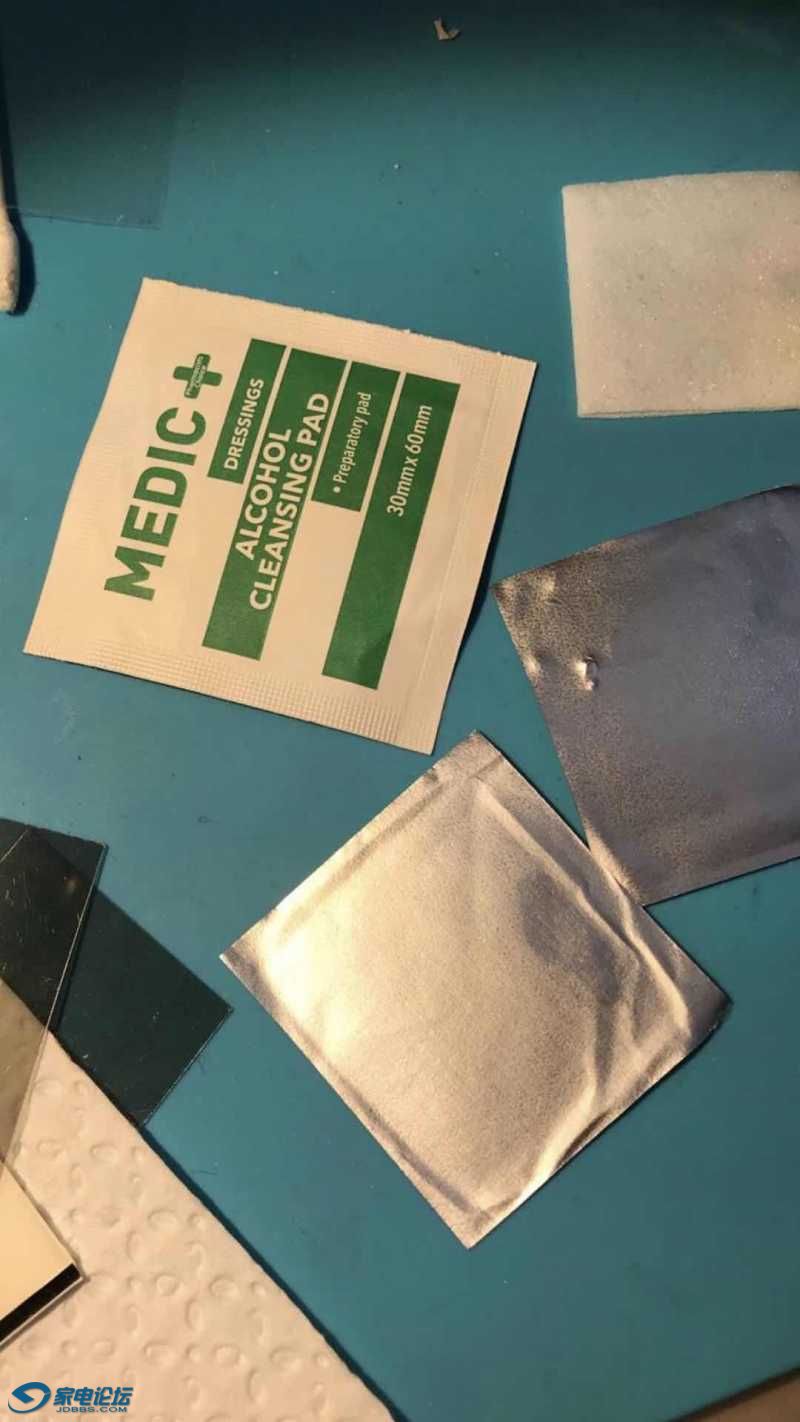

我找了几片医用酒精消毒擦片，剪开，把它反过来，类似锡纸。

david-ease · 发表于 2021-1-12 15:33

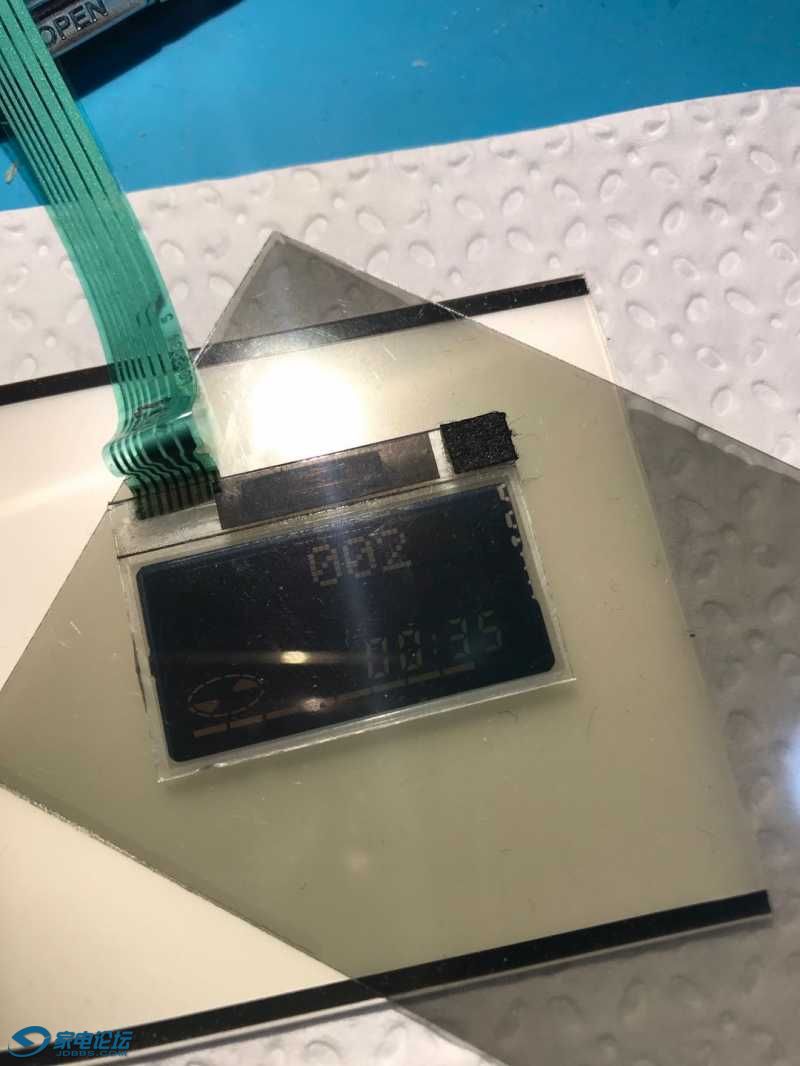

先试试酒精擦片的包装袋作为液晶底片的效果，
屏幕下方放的是偏振片，再下面是银色的反光底片。
但发现效果一般般。

david-ease · 发表于 2021-1-12 15:42

翻出来之前买到的手机背光版，把它作为液晶底片看看。
效果很好、显示清晰。

david-ease · 发表于 2021-1-12 15:44

把偏光片旋转不同的角度，会有不同的效果。这种是反色。

david-ease · 发表于 2021-1-12 15:56

这种手机背光片我之前已经专门介绍过了，是解决DAT D7/D8的背光问题的关键方案。

几乎零成本自己动手解决DAT随身听D7 D8的背光问题
https://www.jdbbs.com/forum.php?mod=viewthread&tid=8565057&extra=&page=1&mobile=2

这款本来没有背光的低端CD，把液晶屏上不透光的银色反光底片撕掉，放入裁剪好的背光版，点亮背光版上的LED，机器就拥有了均匀漂亮的背光了。

david-ease · 发表于 2021-1-12 19:23

把偏光片裁剪好，粘在液晶屏背面。再测试下屏幕。发现液晶屏显示出来的图案数字显示越来越淡了，最后发现亮度还没有正常时候的50%，很奇怪，百思不得姐。

david-ease · 发表于 2021-1-12 19:27

上面这块液晶屏因为显示越来越淡了，故最后也就没有装到机器上。
于是又找了一块黑屏，先测试下。
正常的屏幕，虽然发黑了，但液晶显示还是非常清晰的：

david-ease · 发表于 2021-1-12 19:46

本帖最后由 david-ease 于 2021-1-12 20:11 编辑

把被腐蚀了的银色反光片撕下来。
这次不打算把背面的偏光片一起撕下来。
而是尝试把偏光片上面的这些OCA粘胶擦除干净。
用棉签沾上除胶剂，使劲的慢慢擦。既不能擦破原来的偏振片，又要彻底清洁干净，不能留下任何残胶痕迹，很难的，不信自己试试就知道了。

david-ease · 发表于 2021-1-12 19:50

擦除干净上面的残胶后，把手机背光板裁剪成屏幕的大小。取出里面的导光板，减少它厚度，放在液晶屏的背面就可以了。再测试看看效果

david-ease · 发表于 2021-1-12 19:59

装好，最后比较一下原装的反光片和更换了新底片的效果。
左边这台是原装的，右边这台是新换的。

原装的反光片看上去有颗粒感：

新换的背光底片很光滑细腻，但没有原装那种银色发亮的效果。总体还是很满意的。
