【直播中】直播Sony MD底座R4ST/R5ST屏幕拆解，解决液晶屏发黑的问题

david-ease · 发表于 2020-12-31 00:29

本帖最后由 david-ease 于 2020-12-31 00:31 编辑

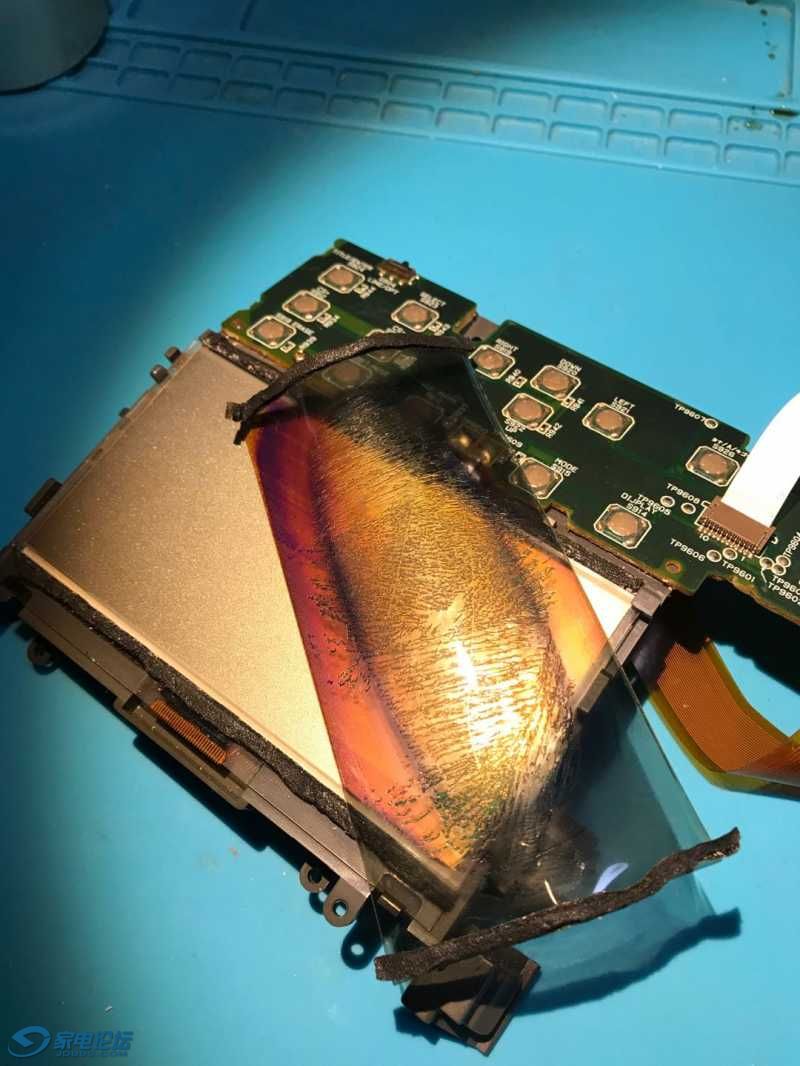

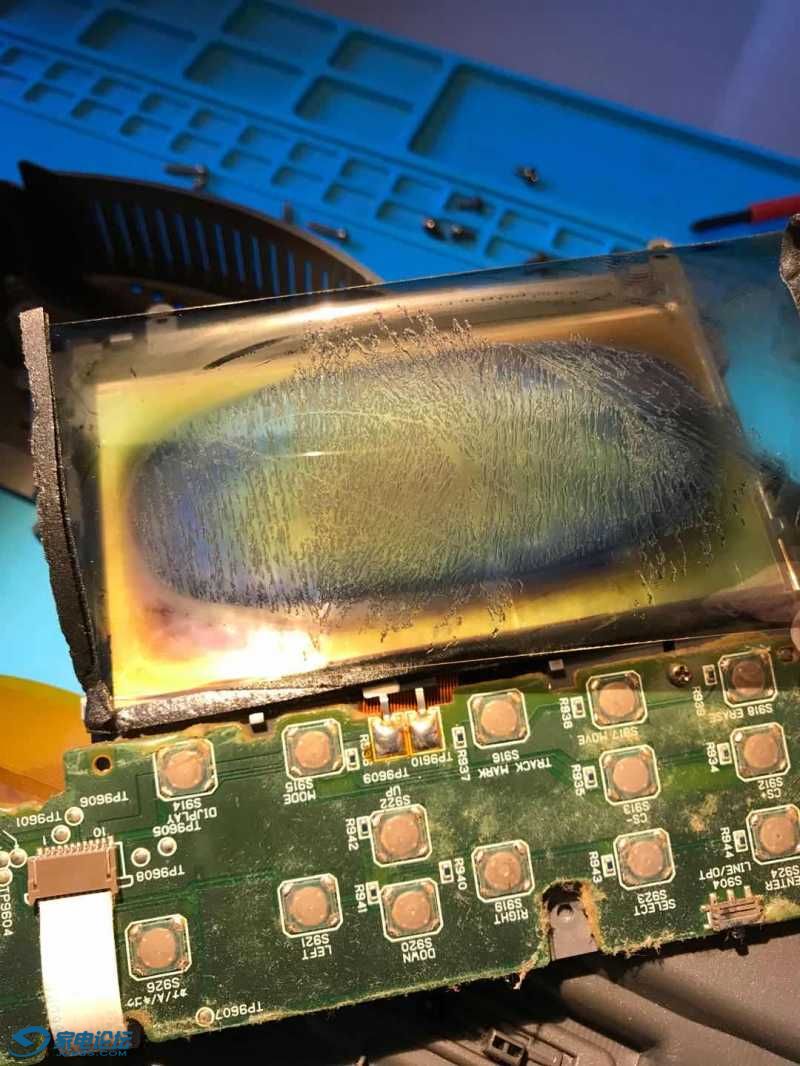

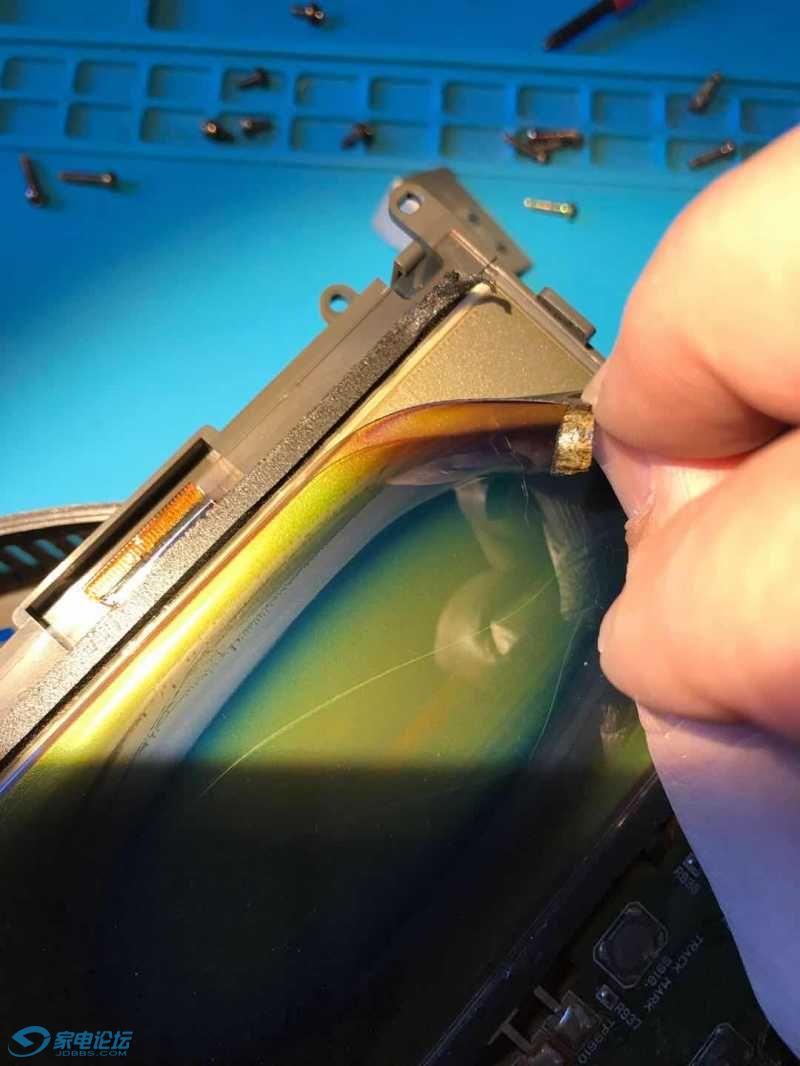

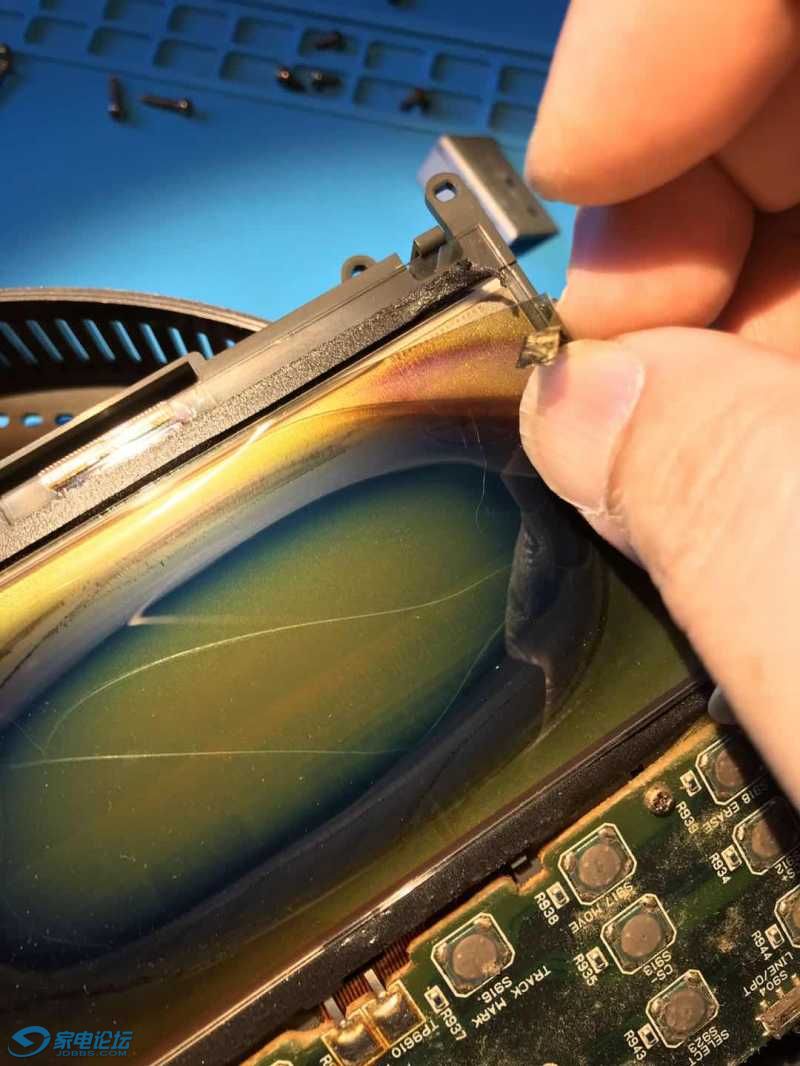

把被“烧烤”过的这快偏振片撕开一点点看看。
是不是看到液晶玻璃板上又洁白如雪了？

jxcbq · 发表于 2020-12-31 00:31

交易区新帖推荐

液晶屏的模样，感觉真的像是楼主说的，是由于高温导致的！

david-ease · 发表于 2020-12-31 00:34

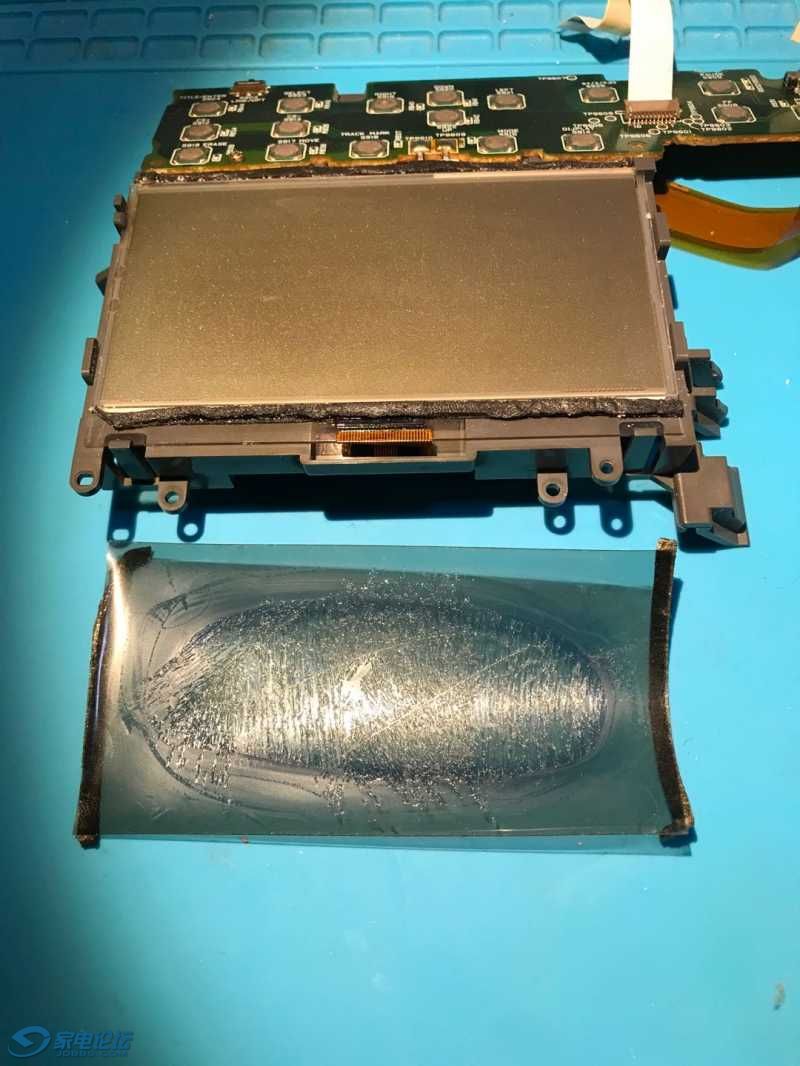

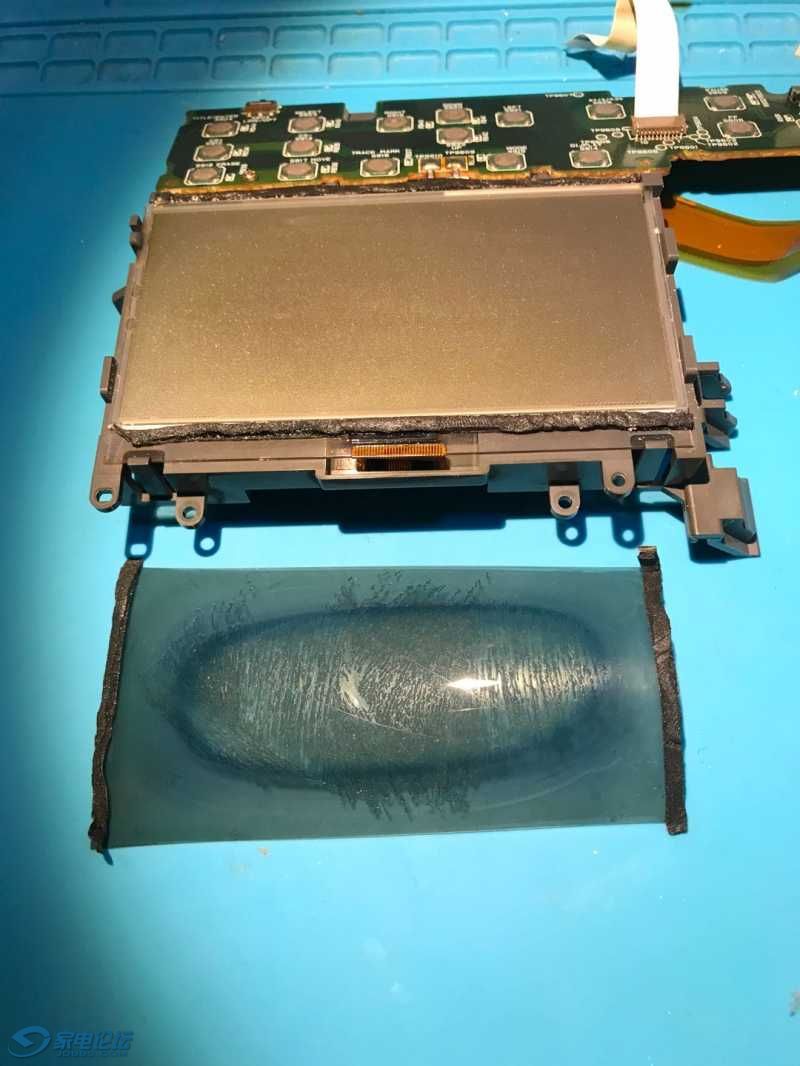

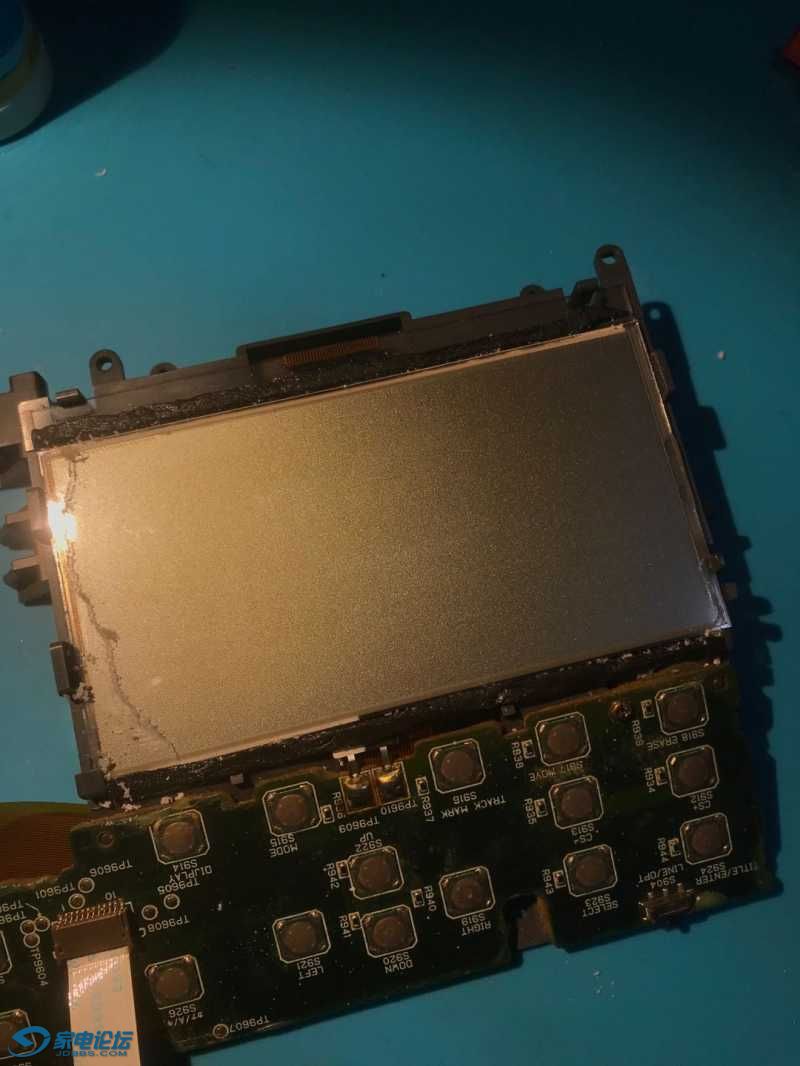

把整块已发黑变质的偏振片撕下来，就变成这样了。
可以看到整块液晶屏还是洁白如雪的。

david-ease · 发表于 2020-12-31 00:35

jxcbq 发表于 2020-12-31 00:31
液晶屏的模样，感觉真的像是楼主说的，是由于高温导致的！

我可没有说液晶屏是高温导致的，别误会了

david-ease · 发表于 2020-12-31 00:40

上面有朋友一看到这样的图，就已被迷惑了

david-ease · 发表于 2020-12-31 00:45

交易区新帖推荐

本帖最后由 david-ease 于 2020-12-31 00:47 编辑

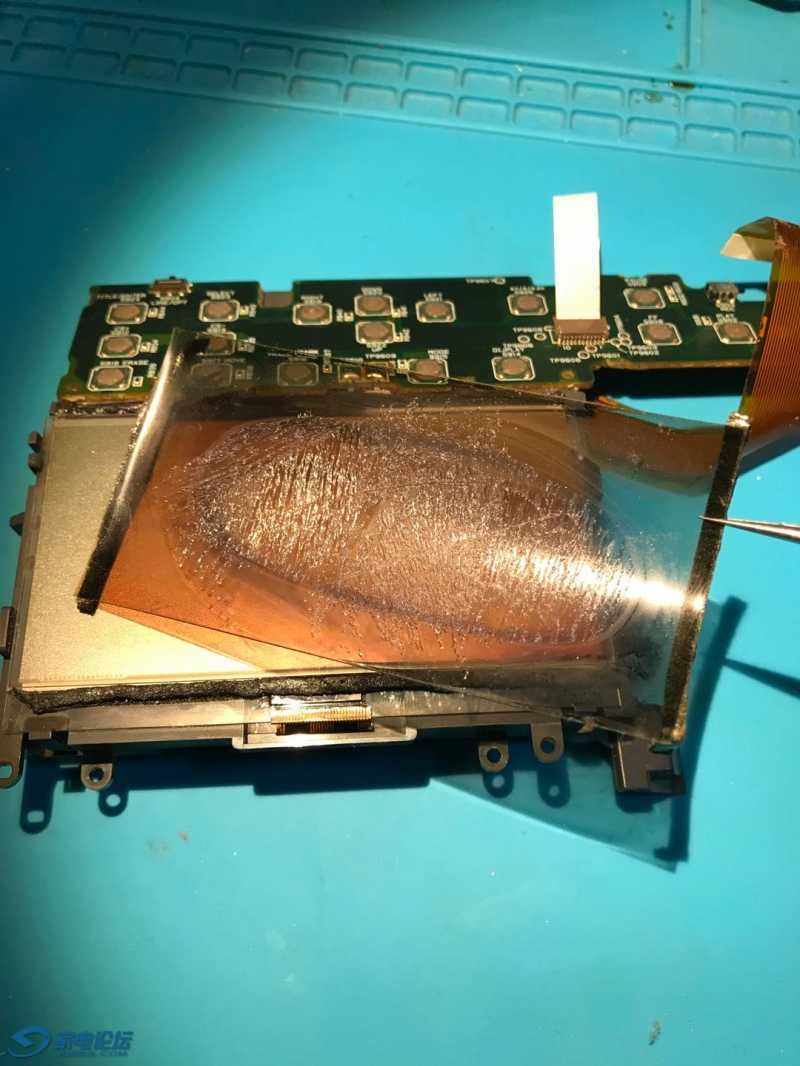

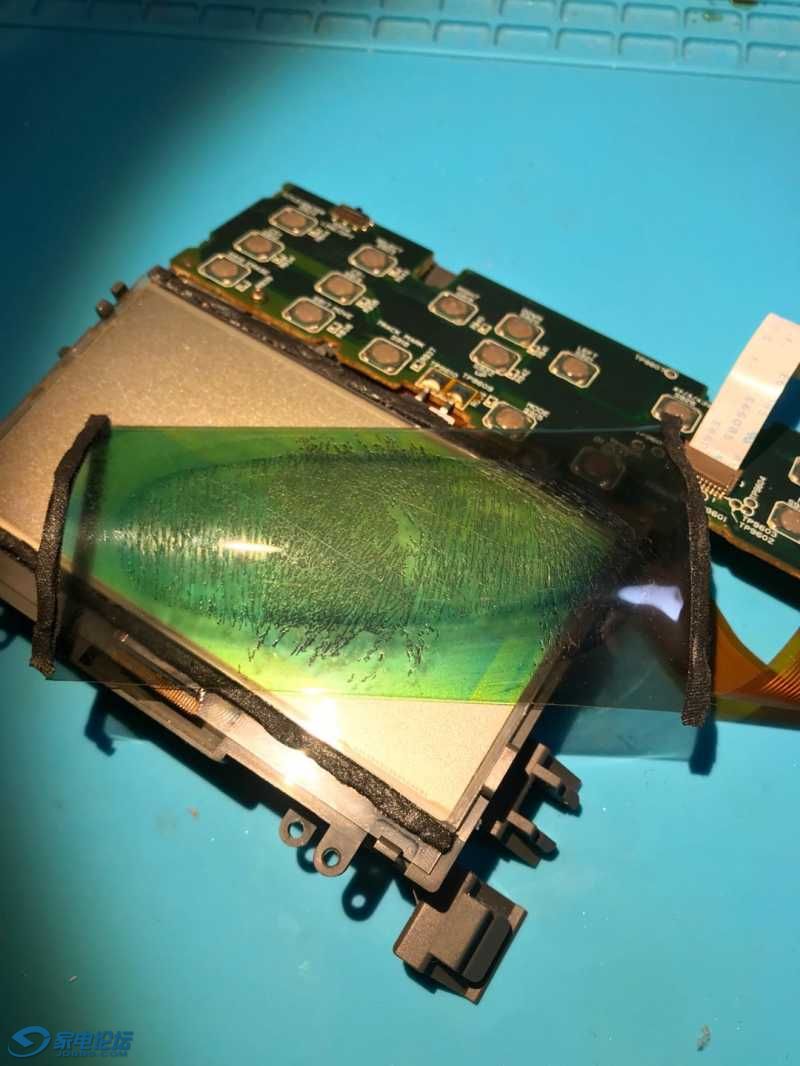

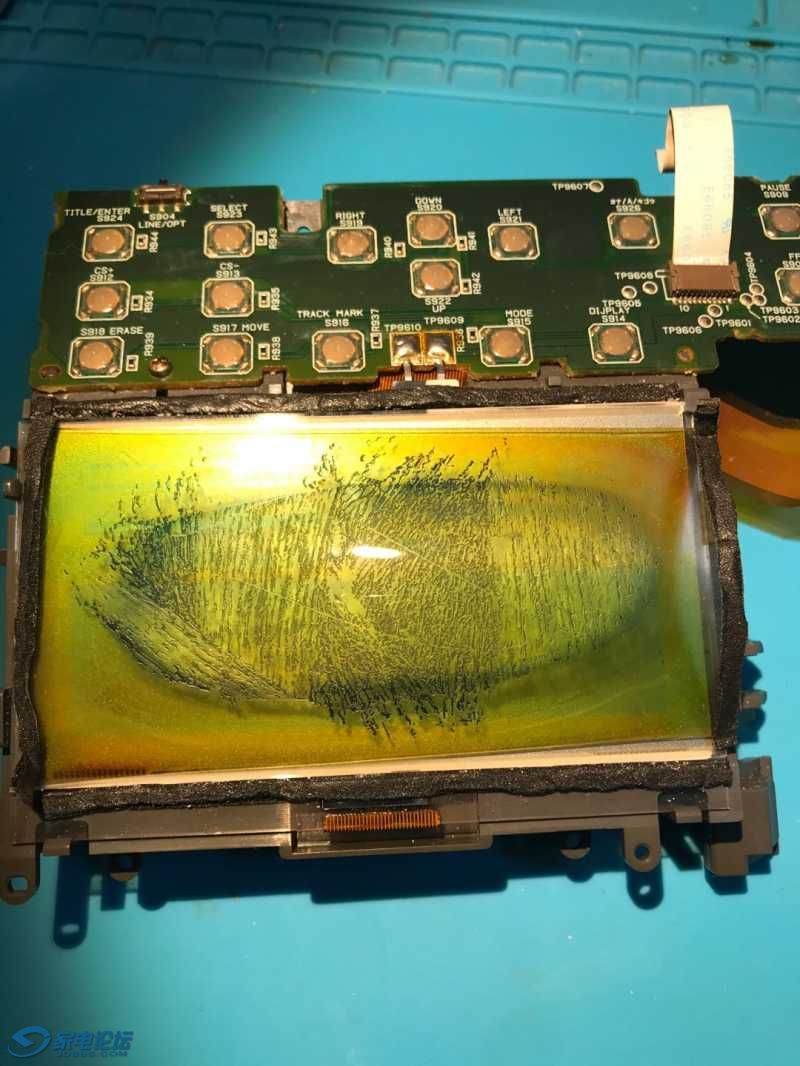

把撕下来的偏振片再放到液晶屏上看看，
是不是效果又像是被高温烧烤过的那样了？

david-ease · 发表于 2020-12-31 01:02

本帖最后由 david-ease 于 2020-12-31 01:09 编辑

其实，这哪里来的高温烘烤，这完全是偏振片变质后，和液晶面的贴合面发生了变化后，显示出来的错觉——看着想被烧黑烘烤过的样子！
只是因为R4ST机器里面有一个变压器，所以很多人就把这个液晶屏变黑的黑锅甩给了变压器罢了！

对没有变压器的R5ST，它的屏幕也同样出现这样的效果。所以对R5ST，哪来的高温烘烤？？？

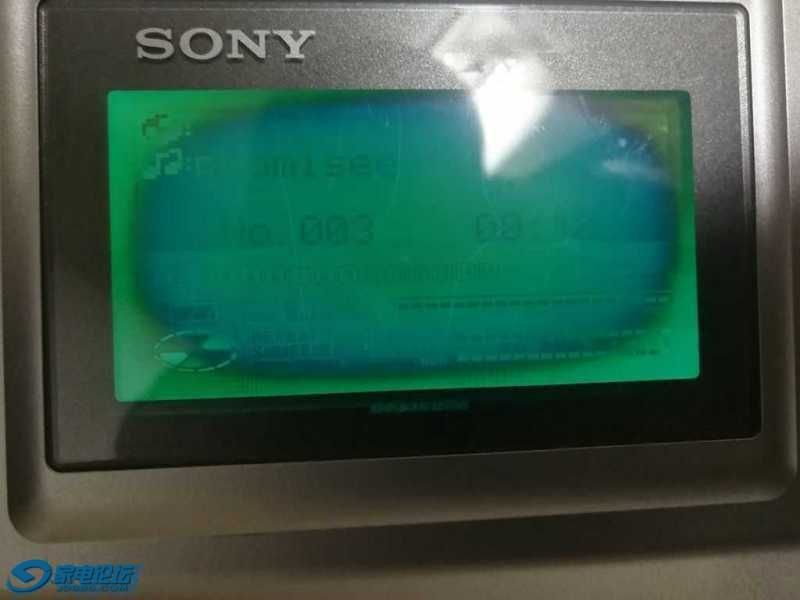

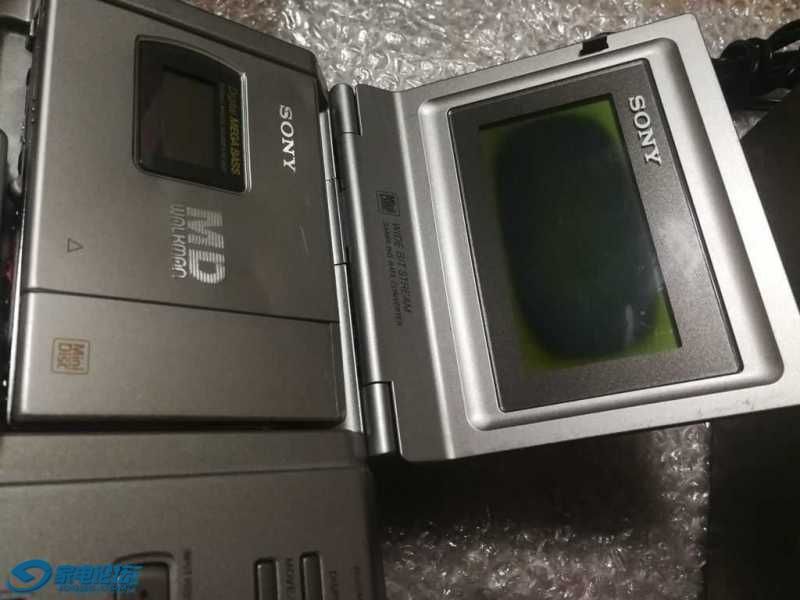

有一些初玩MD的朋友可能分不清楚R4ST和R5ST的区别，再发两张别人的R5ST的屏幕照片。

david-ease · 发表于 2020-12-31 01:06

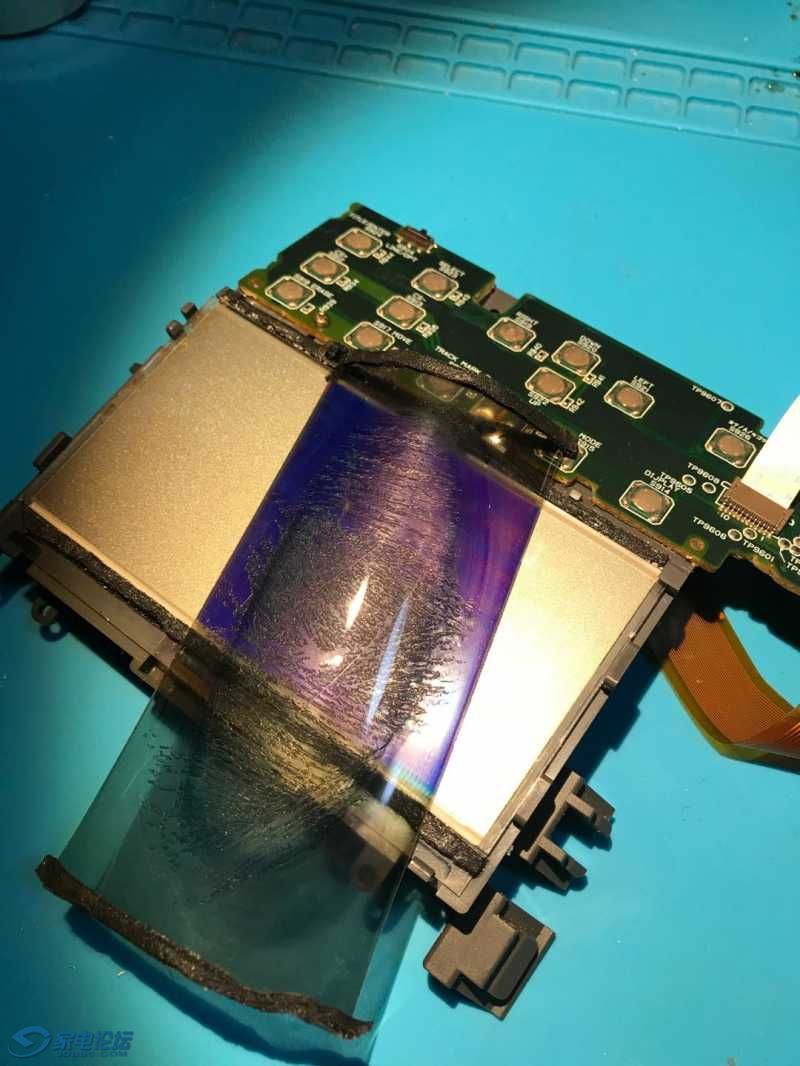

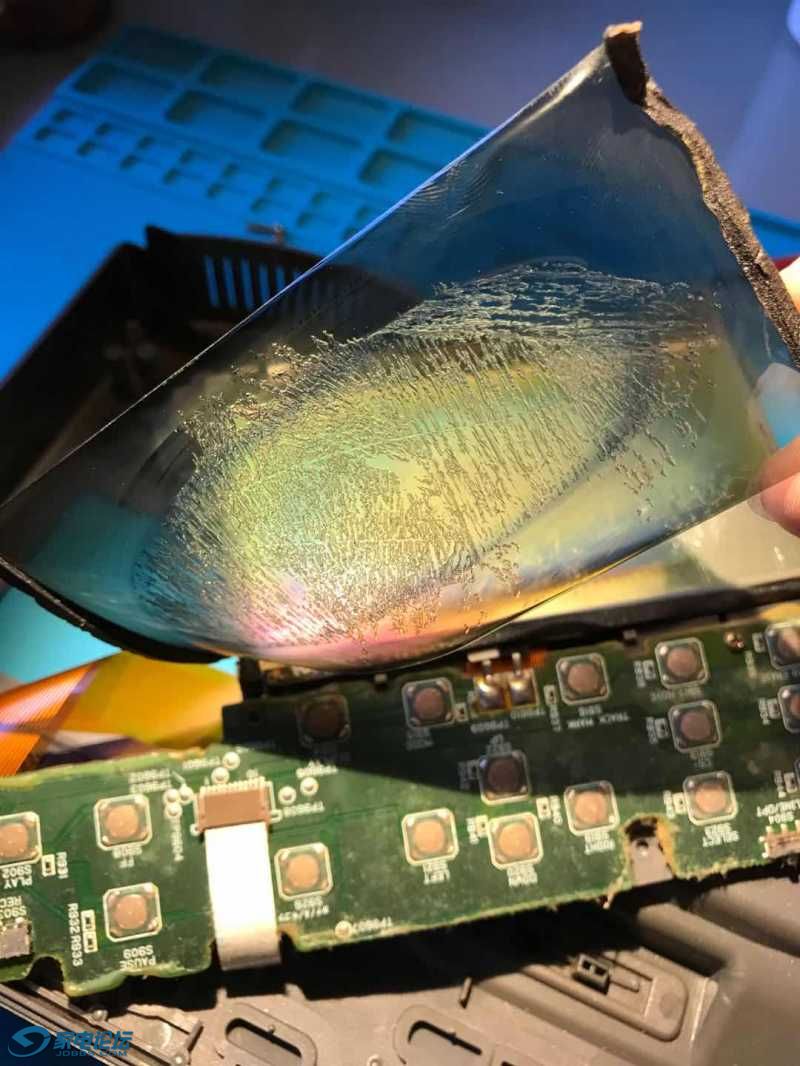

再来看看神奇的偏振片。

把它放一半液晶屏上面，对比下效果。

david-ease · 发表于 2020-12-31 02:14

本帖最后由 david-ease 于 2020-12-31 03:46 编辑

上面说明了R4ST/R5ST黑屏显现出来的“烧黑”效果，只是偏振片老化后带来的一个错觉。也不是某些人想当然的认为是“里面的一层纸被变压器发热烤黑了”
R5ST没有变压器发热，屏幕也会出现这样的效果。

其实，那些认为屏幕被“烘烤”导致发黑的人，也不想想，如果真要烧成这样的恐怖效果，得需要多高的温度？R4ST的变压器的发热有这样恐怖吗？
若真被高温“烘烤”导致，而变压器在液晶屏的后面，又不是在液晶屏的正下方，屏幕要被“烤”坏了，也应该是从离变压器最近的地方黑起，不可能从中间黑起来，边缘却是好的，对吧？
下面，再看看是什么原因导致偏振片出现这种“老化”现象的。液晶屏，是多层的层膜结构，层与层之间是通一层薄薄的透明双面胶之类的（通俗点称它为胶水，但实际成分我不清楚）粘合的。偏振片和这层“粘胶”慢慢发生化学反应，只是过了20-30年后，这种老化腐蚀的效果慢慢的从量变到了质变。
在撕开老化的偏振膜的时候，会发出一阵酸臭的化学气体，非常刺激难闻。
那为什么腐蚀会从中间开始呢？
我个人的理解，是因为边缘的地方，偏振膜和粘胶是没有完全密封，即暴露在外，而在中间位置是最为密封的，当偏振膜和粘胶发生化学反应时，中间位置受力是最大的，故这种腐蚀，往往从中间开始，再向边缘扩散。这种受力不均引发的现象，仔细想想应该都不难理解。
以上只是我个人的理解。信不信随你，哈哈。
如果有朋友能提出更令人信服的解释，欢迎跟帖，我会感激你的

david-ease · 发表于 2020-12-31 02:40

本帖最后由 david-ease 于 2021-1-2 08:32 编辑

把发黑的偏振片撕下后，是不是简单的帖一张新的偏振膜上去就完事了呢？
如果真是像某炮嘴说得那样只需要“一撕一帖”就成技术大王，以为so easy的话，那么就是太天真了。

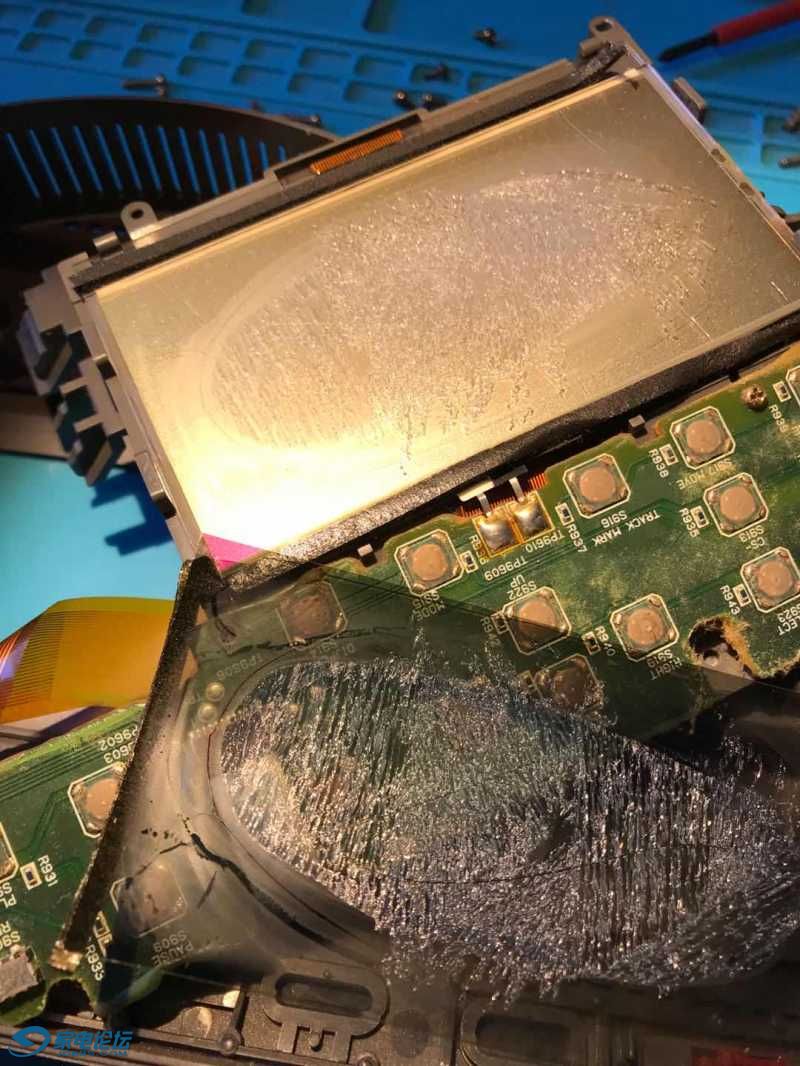

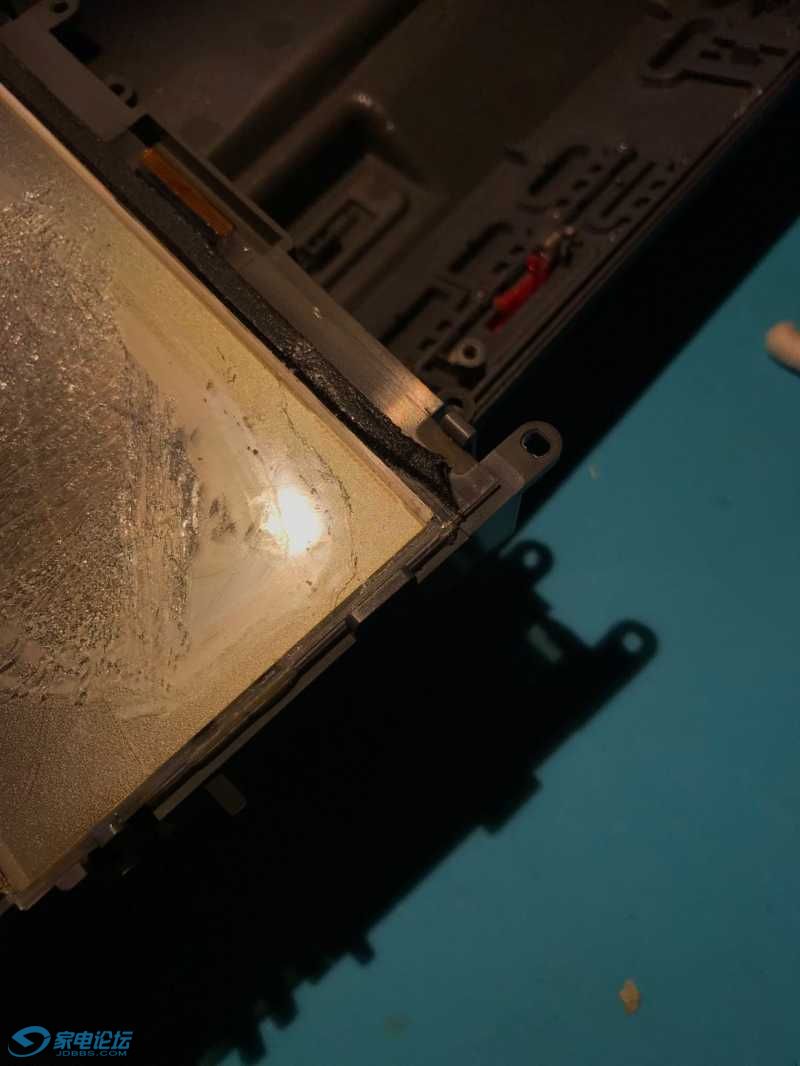

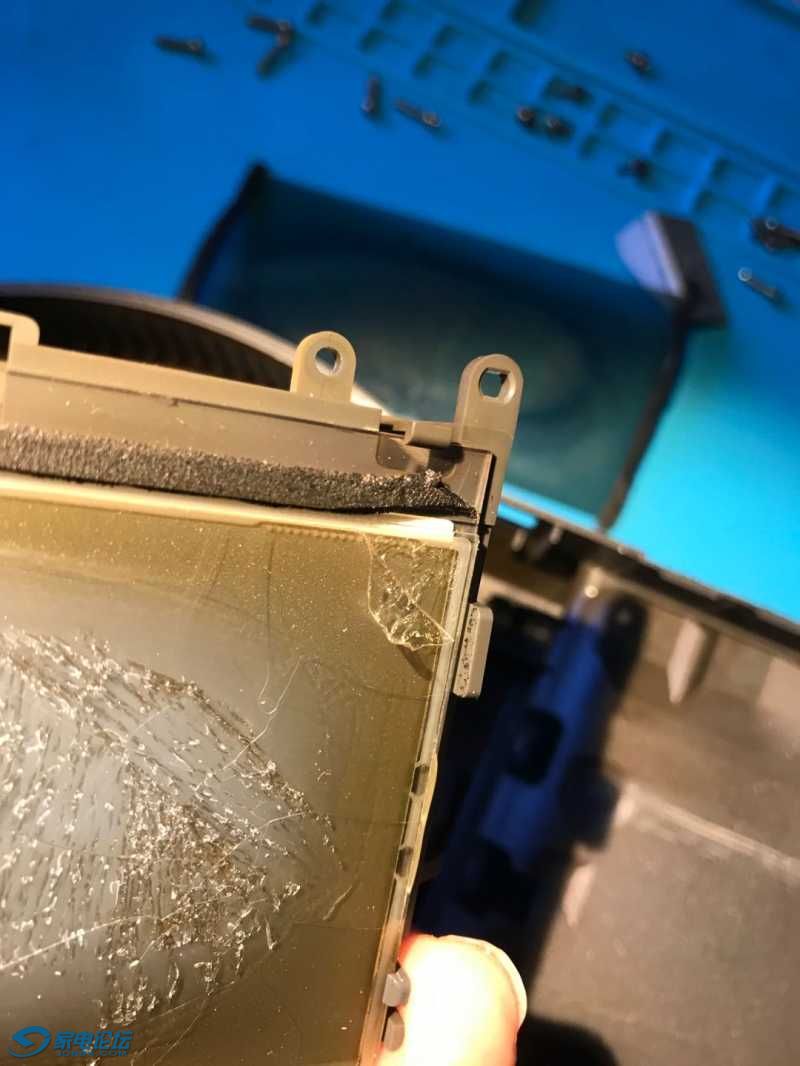

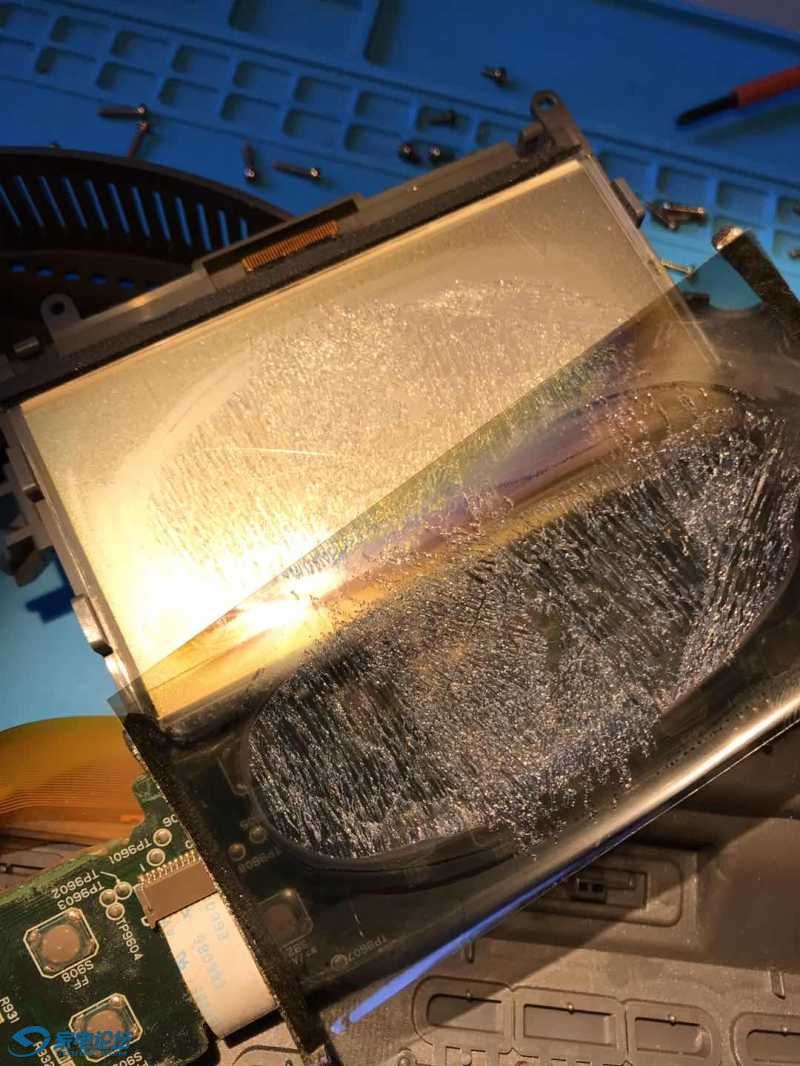

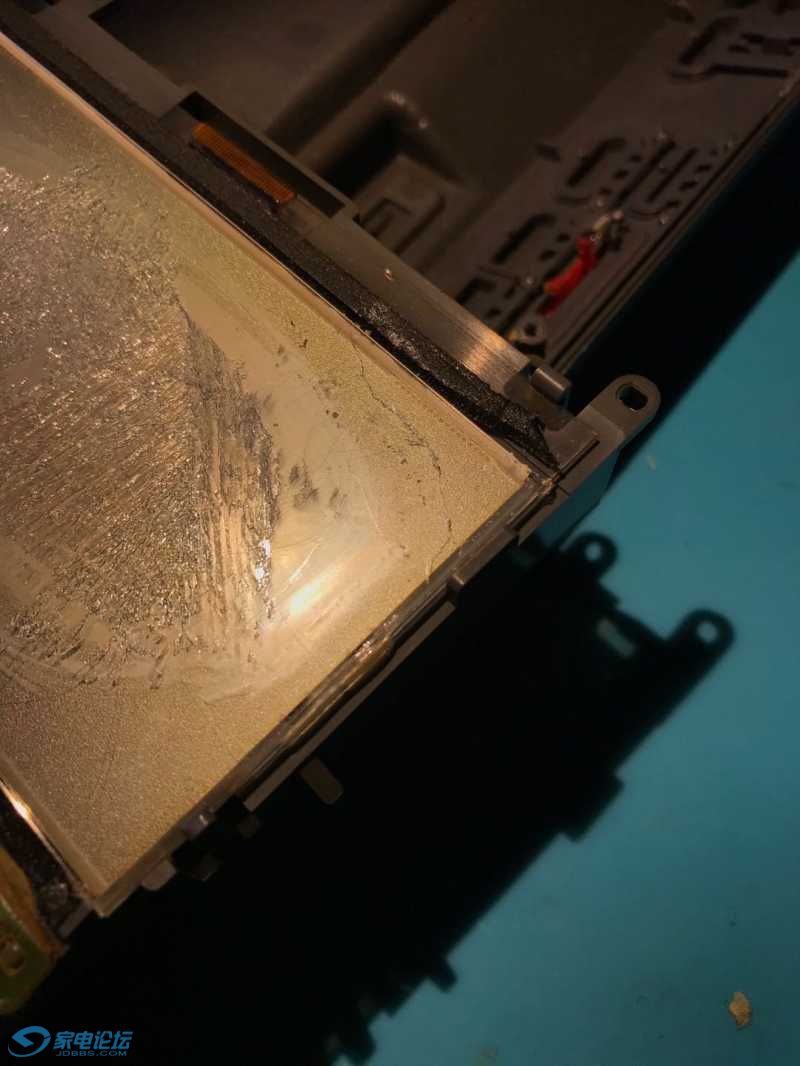

可不是那么简单的，这种老化严重的屏，整块偏振片撕下来后，液晶屏幕上出现了像白色雪花那样的碎裂样子。

在偏振片和液晶玻璃层之间，有一层薄薄的像钢化玻璃一样的透光层，屏幕拆解前看到的龟裂，就是这一层破裂导致的。
换上新的偏振片之前，需要先把这一层清理干净。
而要清理干净这一层，是非常非常不容易的。
稍有不顺，就可能把整块薄薄的液晶屏搞碎！

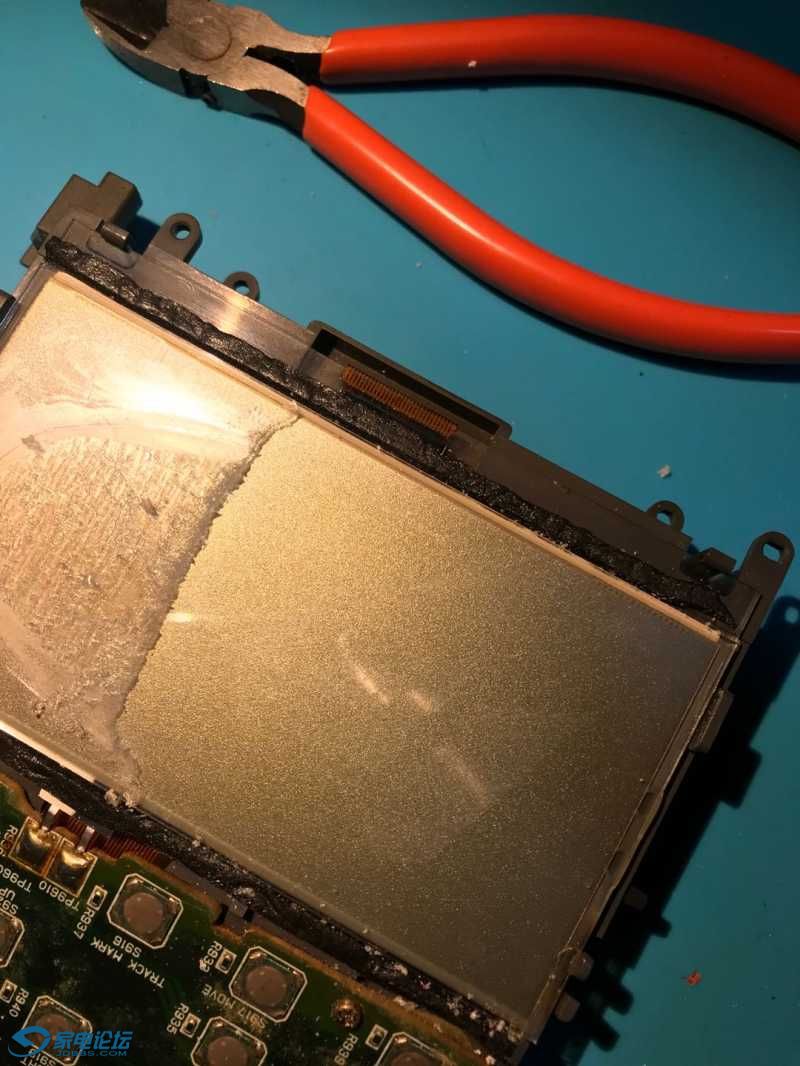

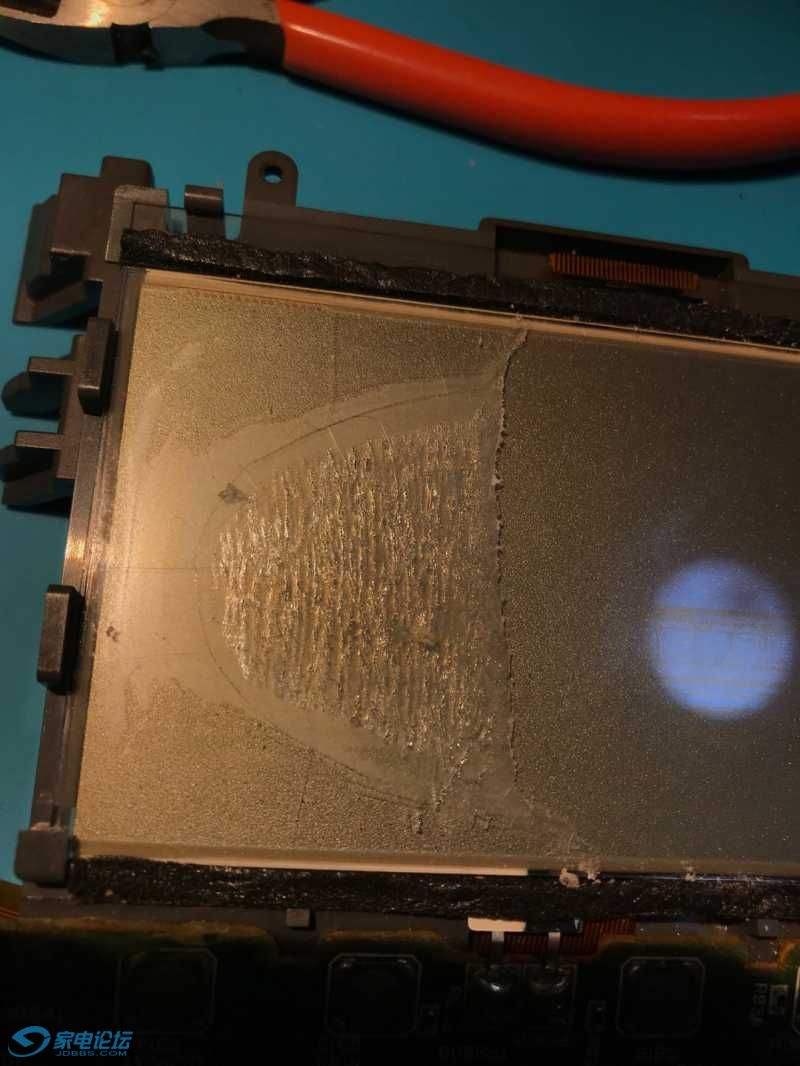

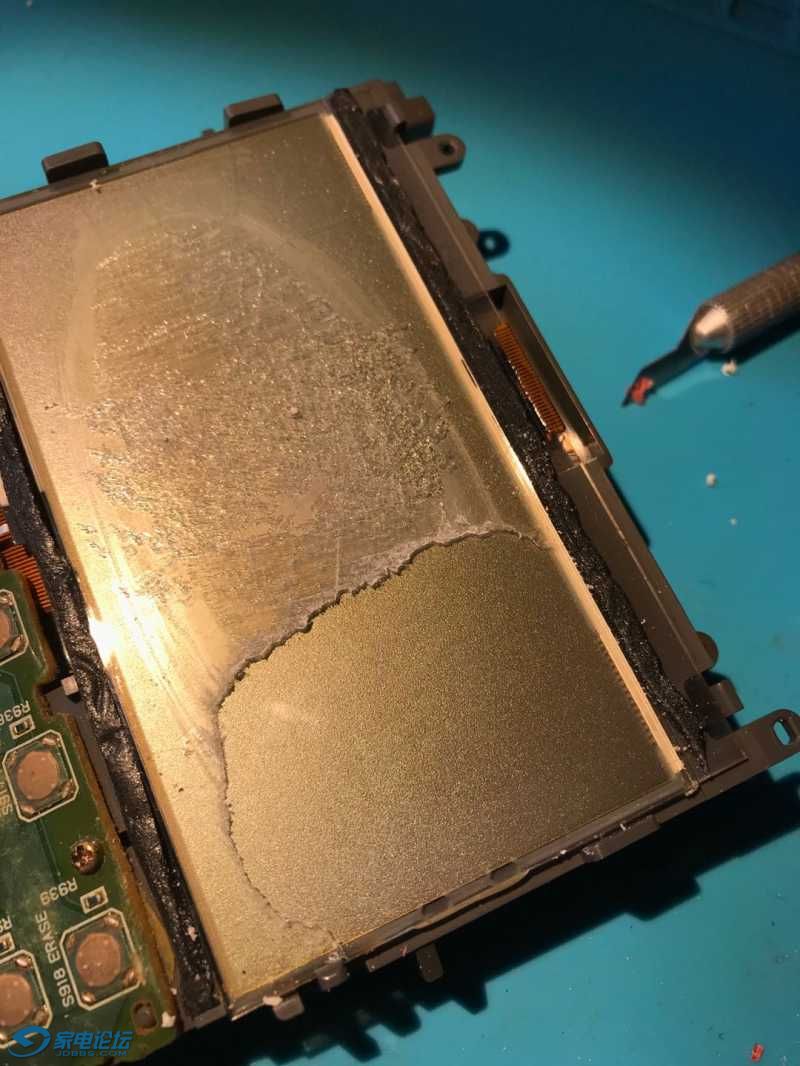

以下是我小心翼翼的刮了差不多2个小时后才有的成果。
太他妈的不容易了！

david-ease · 发表于 2020-12-31 03:14

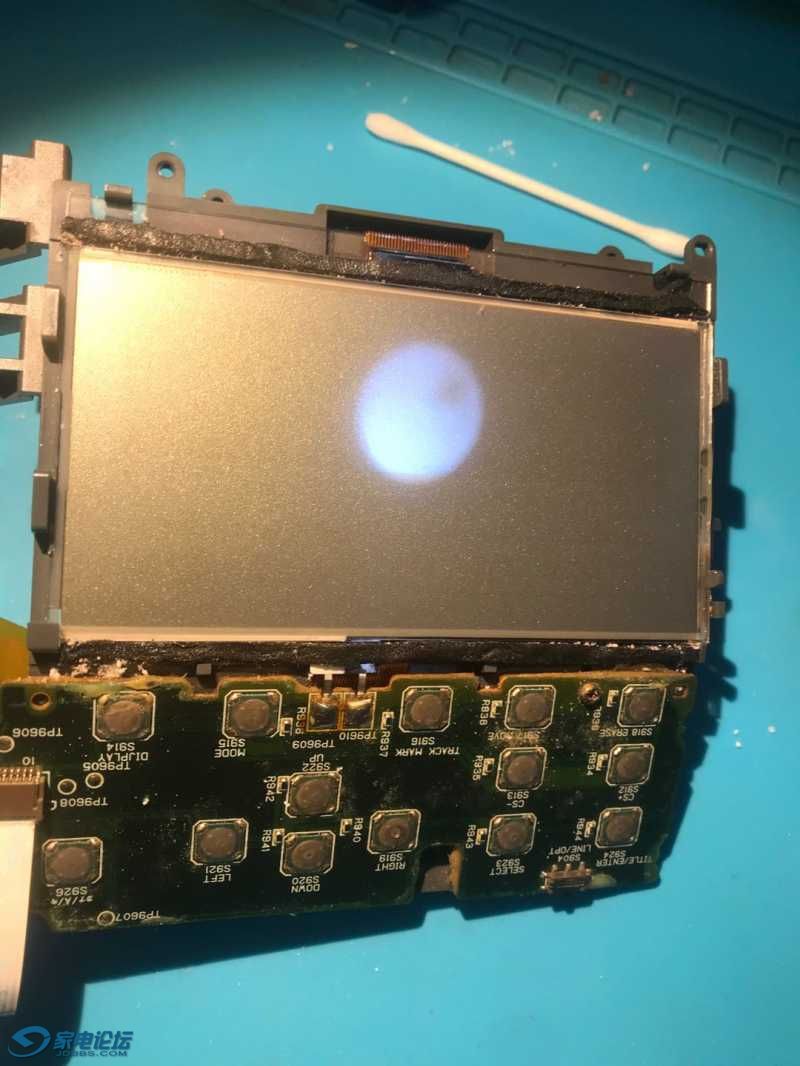

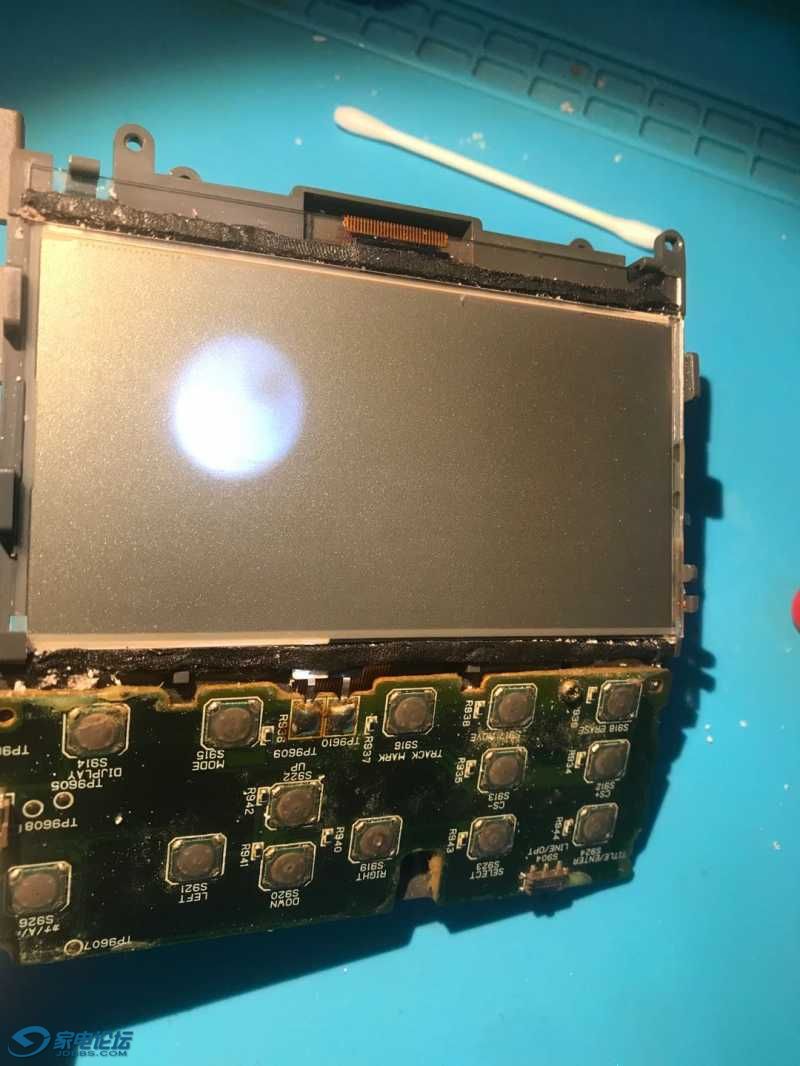

又刮了很久，才终于都把表层这层恶心难搞的东西清理干净了。整块液晶屏又靓丽如新了，没有一点瑕疵，不容易啊！

david-ease · 发表于 2020-12-31 03:19

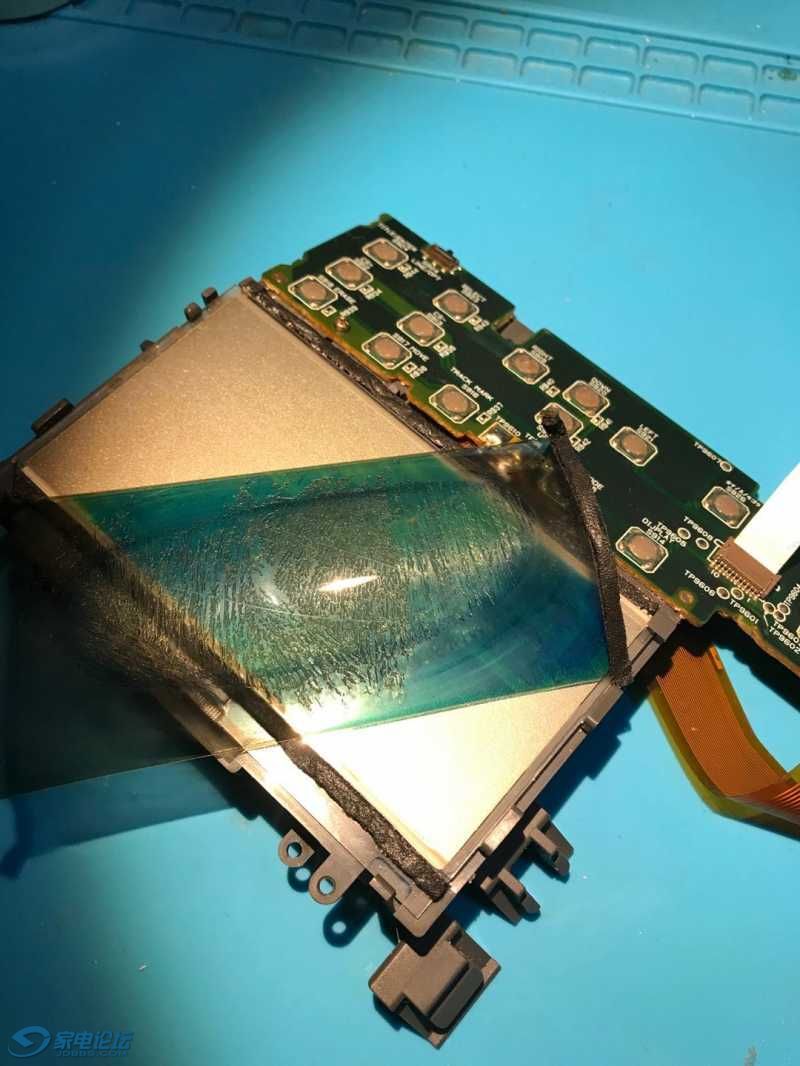

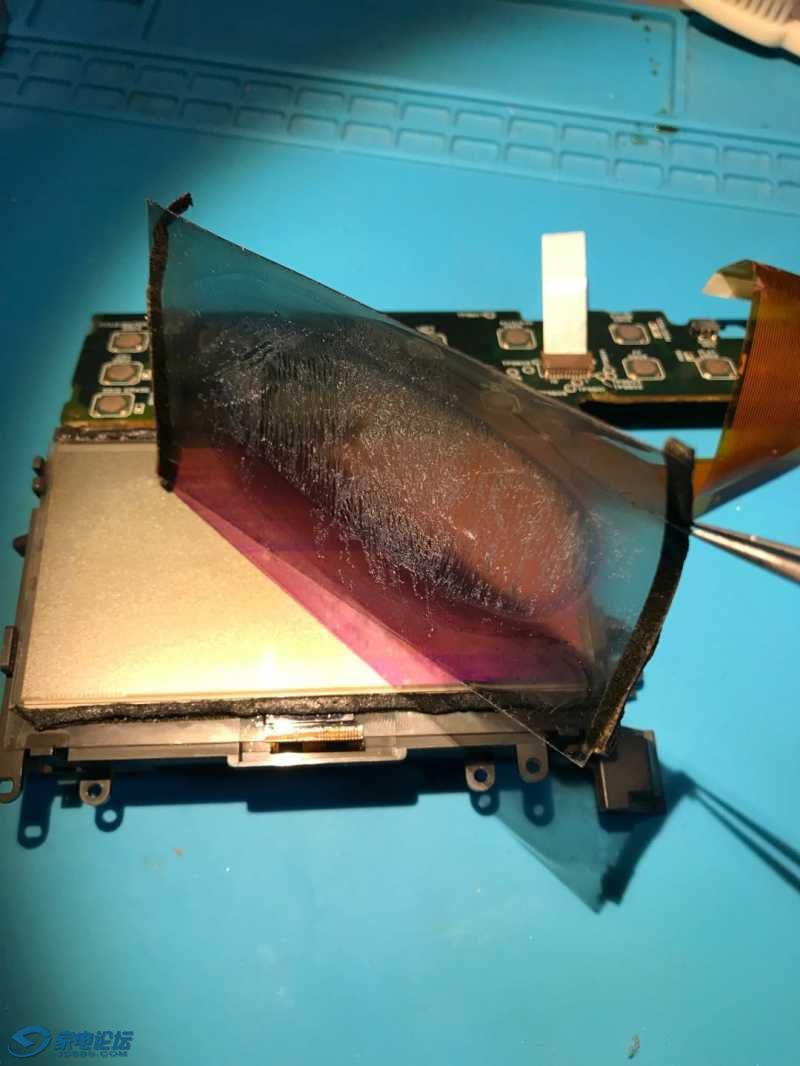

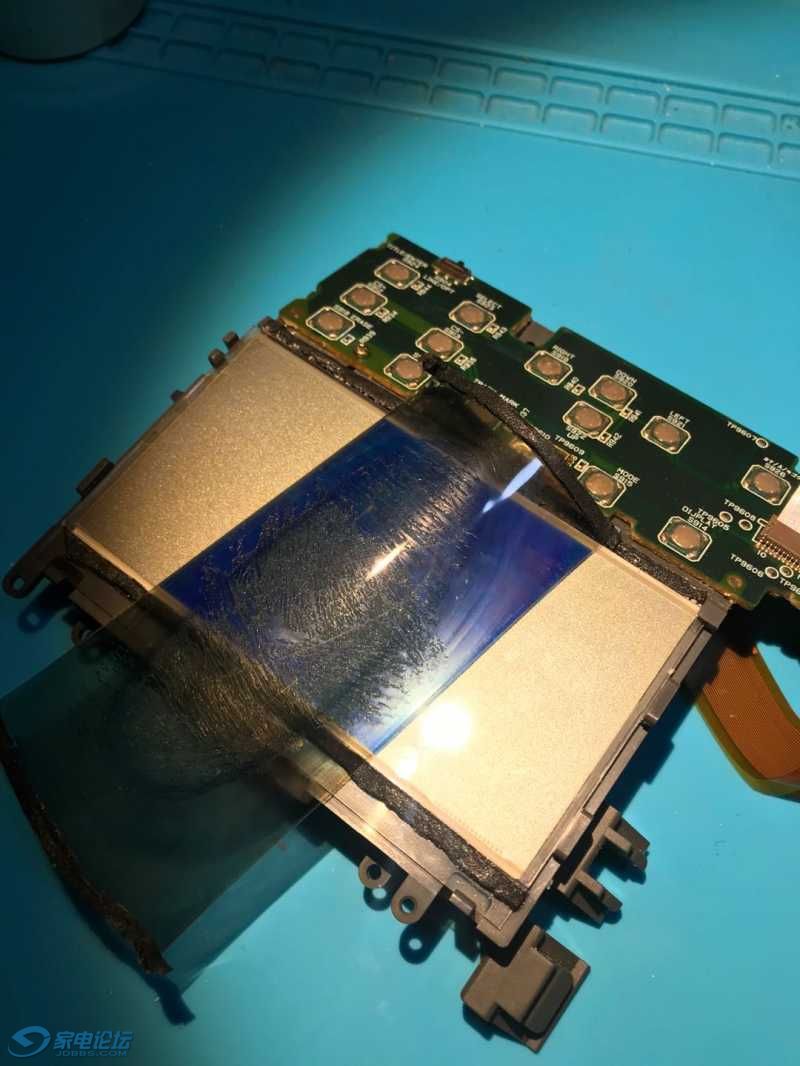

再把这块偏振片以不同的角度放到液晶屏上面，
看看不同的摆放角度，所看到的神奇效果。
五颜六色的

david-ease · 发表于 2020-12-31 03:25

本帖最后由 david-ease 于 2020-12-31 03:28 编辑

今晚的直播就到此结束了。我明早还得7:30早起上班。
明天再去淘宝上买点好的偏振片，到时再换上。
如果大家有高质量的偏振片可以介绍的话，欢迎提供链接。

以上只是R4ST/R5ST屏幕发黑原因以及修复方法。
但一般机器上的小屏幕的发黑原理和解决办法又是不太一样的。
明晚再找台MD机器上发黑的小屏幕拆拆。。。。。

bughuihui · 发表于 2020-12-31 05:30

我的M90收音机屏幕也这样，哪来的热源啊，就是老化了。

pzy0913 · 发表于 2020-12-31 07:31

都说了是氧化造成的了
