做了个完整 的MBL6010前级--感觉满意

zprocess

从2019年初开始规划做的前级，因为喜欢，外观，声音表现。


实际以做6010前级时间，可以前推到2011年开始做了，自已泡三氯化铁做的；
第2版，在2014年发打样厂打样；
第3版出来了，在2017年，按当时的发现的问题和需求再度完善PCB，
间中也有玩WJ88版的PCB，还有毛毛虫版的
在感觉各方面完善的情况下，2019年初开始完全自己的MBL6010整机制做，大工程啊！

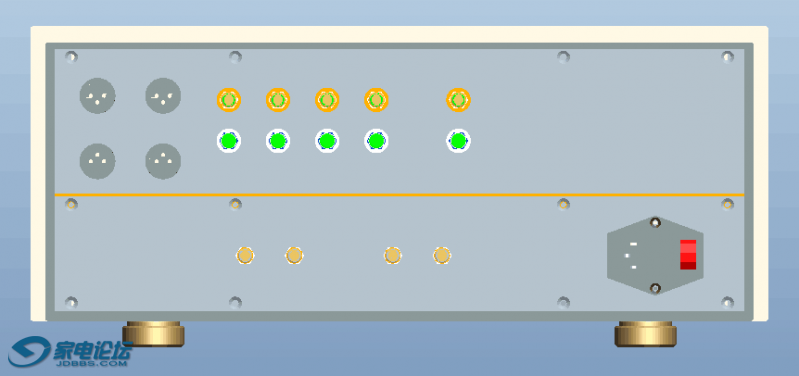

在机箱报价，旋钮制作时才发现当初的相法有点天真了，

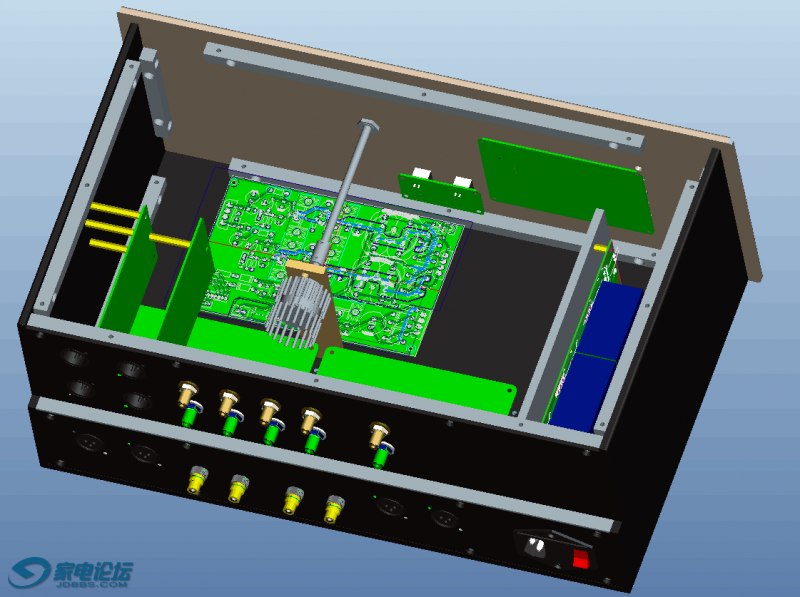

根据箱子/旋钮的报价情况，做了些结构的调整 ，以方便能够产出这个前级

焊电位器--MAA晶圆电阻，23档，优化前5档，按-75dB分档制做。

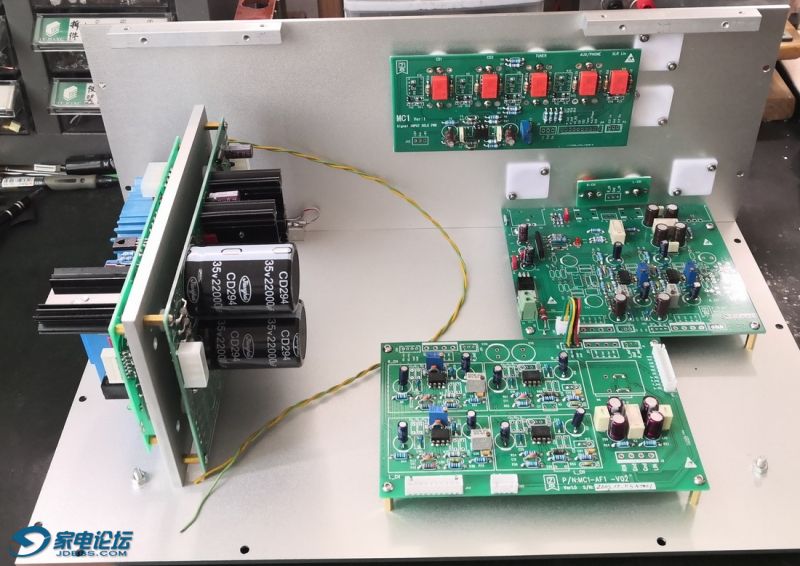

组装电源组件
先装上FR4绝缘片，作为220V安规预防用的。




总装


方波极限测试，600KHz方波 -0.3dB左右时，图中信源是方波源，在600KHz时，上升沿/下降沿开始出现弧形了，这是极限了。

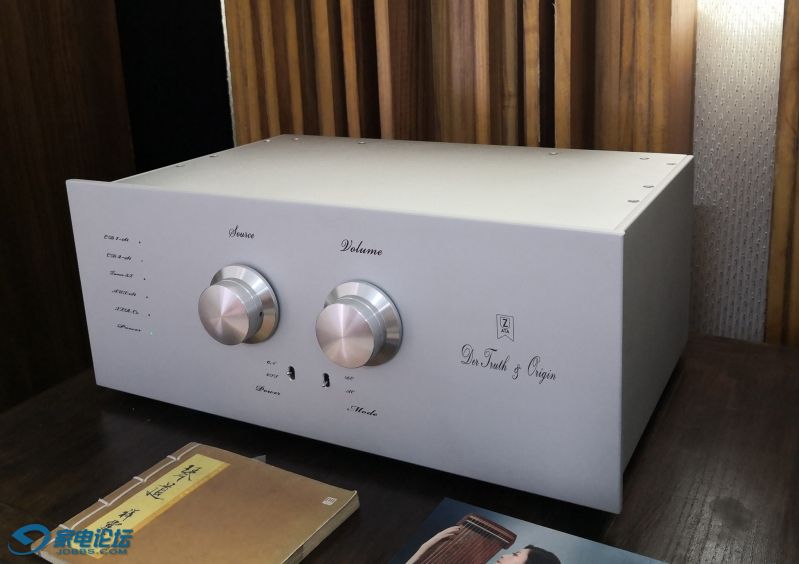

整机效果

信号号输出：

l  RCA 输出 L/R (DC ：0-600KHz@<1KHz +0/- 0.3dB) ,DC ：1MHz>有效带宽

l  RCA (DC模式，音量置中) 中点输出电压 L-R<0.5mV, L&R 中点电压误差<0.2mV

l   XLR输入(仅预留结构或线路，无功能)

整机电压放大增益：10倍(和MBL6010 原机相当)

前级主要细节

*>采用15W   TALEMA牛做音频电源，控制电路电源单独牛供应。*>整流与稳压是MBL6010 加强和改良形，提高电源滤波(在未稳压前电压纹波控制在50mVP_P)，采用二级稳压电源，+/-17.5V输出，     电源响应带宽，是MBL6010D原机200倍。(MC1/4  +/-15V；MC1/7  +/-17.5V)*>IC电源退耦配合电源板优化做了相应变化，跟随稳压电源优化，化繁为简。

之音频放大电路部分

*>基于MBL6010 优化改良，去除了原机的琴鍵部分(信源通道电平预置板)，将4通道改为2通道，符合普通用户使用即可，减少这部分电路对信号分衰减和分流。

*>原机的晶体管输入升级为高灵敏度FET输入缓冲级+放大级+输出级；

*>偏置部分做了优化(减少弱音底噪和提高弱音还原，提升微动态效果；

*>增加前级输出端延迟导通、和DC输出关断功能

*>最大化减少音频回路上各器件音频特征之处理工艺----确保机器到用户手上不用老化就可以有宽松、自然、流畅声音。

电位器：23档级进电位器，-75db设计(和市面-60dB可控范围更低)，MAA 低噪低损晶圆电阻作为各级音量电压分压。
