再次深度研究sony绿键机fx50

99546988

    绿键机是出了名的难修，有人说是垃圾机芯。我以前发过一个帖子，讲了一些维修的过程，最近深度研究，结果汇报如下：
   1、一般绿键机需要维护的部件是，清洁皮带、更换压带轮，维护电机，更换三个齿轮，更换电路板上贴片电解电容。
   2、尽可能选择一些比较新的机器，会降低维修难度。
   3、需要一台指针式电流表，监控电流的瞬间变化。
   下面介绍近期深度研究的过程和记录的数据。
   先上机器的照片，正在打开中


打开外壳以后是这样的，依次拿下三个排线，取下主板。

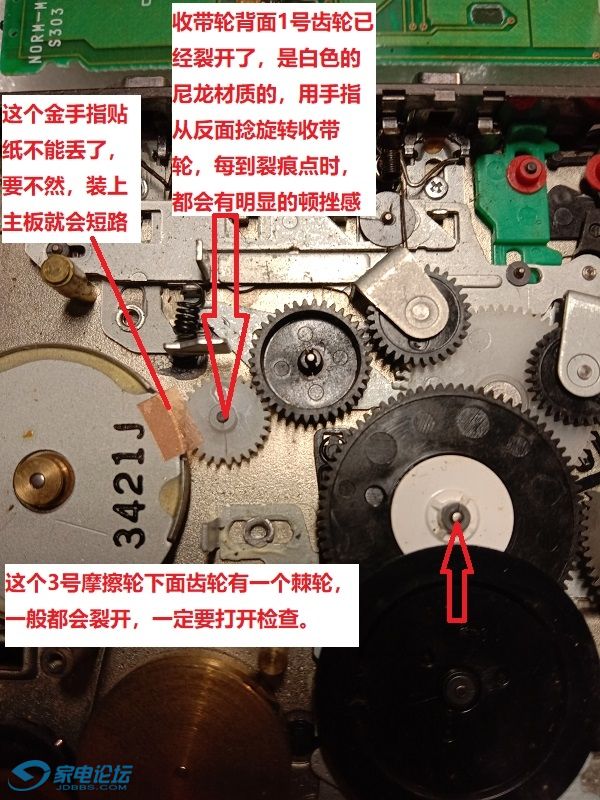

先维护机芯，我习惯把左侧收带轮后面的齿轮叫做1号齿轮，右侧收带轮后面的叫做2号，棘轮称作3号。
一号齿轮已经裂开了，更换成黑色的。三号齿轮用手试了一下，还行，但是，一旦打开，还是裂开了，需要更换。

更换以上两个齿轮，用手模拟机器运转，比较顺畅。

绿键机比较难打理，还是机芯的需要更换的部件比较多，这个机芯，更换了1号、3号、齿轮，清洁了机芯，更换了压带轮，运转基本良好。
下面详细介绍一下电机的处理过程
准备工作，把主板上电容全部清洁好（这部分以后再介绍），用细导线短接power键。
1、本来想不打开电机，把电机与主板的四根线依次连接好，用自制电源1.2v接在主板电源接口，电机开始运转，电流打150ma以上，放到酒精中浸泡。
2、一般圆轴电机，在酒精中通电旋转一个小时，电流会降到30-50ma，这个电机，浸泡一天，空载电流仍然在150ma。取出沥干，空载电流约100ma。
3、用刻刀小心划开电机保护盖，依次取出金属磁环、线圈板，和稀土转子，很幸运，稀土转子没有起泡。
4、清洁后，加油，注意不要带入棉絮等杂物，用极少量uv胶固定线圈板和保护盖，再检查空载电流，30ma。指针纹丝不动，电流稳定，电机修复成功。

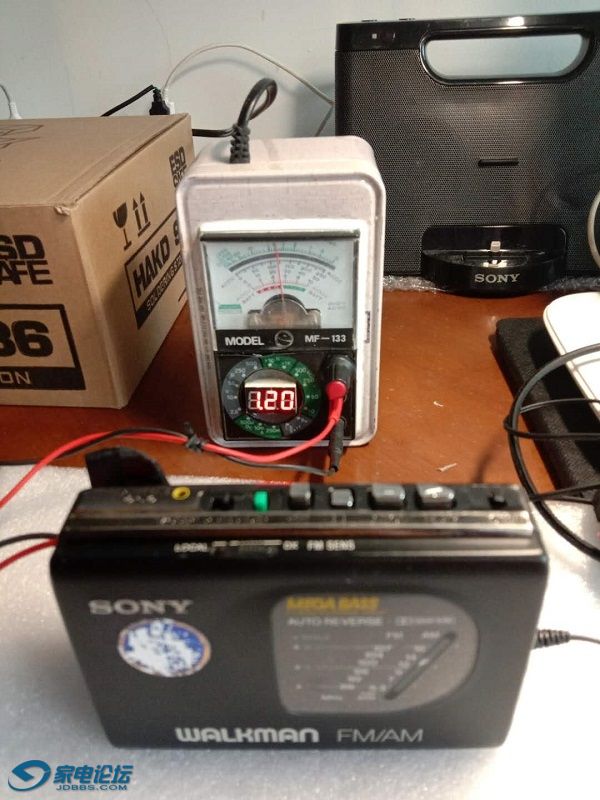

来一张检查电机时，连接主板的照片

这次电机修理中，做了几处改进1、不再使用501等瞬间胶，而使用uv胶，因为501胶水流动性太强，稍多一点就到处跑。2、打来电机保护盖用刻刀，分离线圈板，用尖针，少用刻刀，防止损伤线圈板。3、要等胶干透后，再测试。4主要的，先用软导线连接主板的电机，不仅操作方便，而且减少对软排线的破坏。

99546988

第二部分，检查机芯运转情况。
先彻底清洁机芯和主导轴处的皮带残渣。打开带仓，松开压带轮。
1、检查皮带是否合适，先装上电机，通电，空载电流30ma，不抖动。




    更换了几款皮带，尽量选择电流小，抖动较少的皮带，经反复比较，使用105mm的0.6mm某一款皮带，空运转电流仅70ma。
   这是最理想的一根皮带。




2、检查2号齿轮，按下ff键，1号齿轮愉快的运转，电流表示数75ma，抖动很小，与手册基本一致。


3、检查3号齿轮，按下rew键，2号齿轮应该飞速旋转，同时，导向杆应该有规律的摆动，电流表75ma，抖动幅度很小，与手册基本一致。

4、检查空载电流和reverse功能，按play键，电流显示75ma，按绿键，反带动作两次，正常。

5，装上磁带，检查工作电流，依次显示如下
play，130ma；
ff    ，125ma；
rew， 120ma；

这个数据，非常理想，表示电机驱动有力，机芯运转良好。

99546988

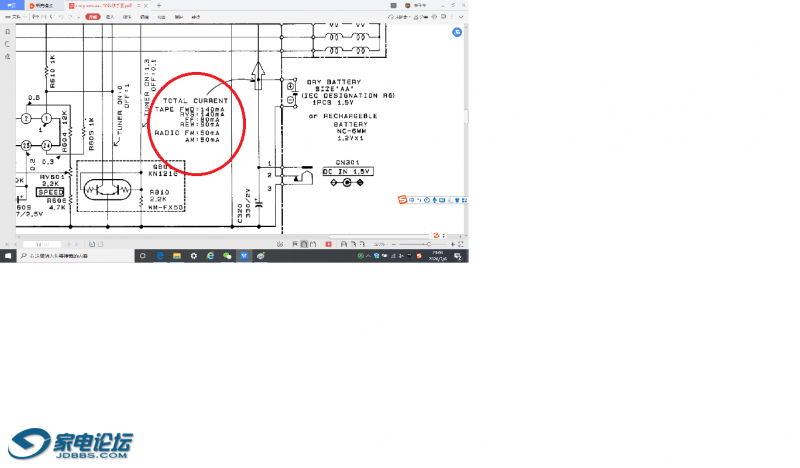

手册中，各状态下，工作电流

与打理后的基本一致，实际听声音，抖晃的情况可以从电流表指针的抖动直接反映出来，这台机器，抖晃率较小。稍后，用测试带和软件进行检查。

naruto9876

好机器啊！铜飞轮！

hgsjf

换了你说的这3个齿轮，电机，飞轮都清理干净了，不装磁带运转正常，装上磁带一面卡卡响，再拆，折腾一个下午，装上磁带，两面都卡卡响，一会就不转了，赶快停机，磁带变麻花了，一气之下直接扔垃圾桶，2天时间白辛苦。

99546988

hgsjf 发表于 2020-7-6 22:15
换了你说的这3个齿轮，电机，飞轮都清理干净了，不装磁带运转正常，装上磁带一面卡卡响，再拆，折腾一个下 ...

估计是齿轮有问题，我也遇到，齿轮处理不好，空载运转看起来很正常，实际上，不良的齿轮在运转的时候，电流明显偏大的，你需要用电流变监测电机的负载电流。

hgsjf

不想搞了，修好了也不值钱，累死人了。

ccwzjsy

其实绿键机的三个齿轮和电容都不是什么大问题，基本都可以修复。唯独马达内部的永磁体。外表是看不出好坏的，打开如果光鲜平整，恭喜你，可以继续打理。
如果起泡掉漆退磁那么直接扔了吧，换电容修齿轮都没有必要了

Syu.james

看到有帶外包裝盒的綠鍵機，
外包裝盒上都會註明使用....非結晶磁頭，
磁頭用的好、聲音自然不差。

99546988

Syu.james 发表于 2020-7-7 07:57
看到有帶外包裝盒的綠鍵機，
外包裝盒上都會註明使用....非結晶磁頭，
磁頭用的好、聲音自然不差。

对于单电池的超薄机来说，由于设计时追求小型化，电机扭矩、传动机械机构余量非常小，主要音响音质的因素是运转的平稳和抖晃率。
我现在手上有两台fx50，工作时电流正常都在140-150ma，说明主要电机、皮带、齿轮等已经基本合格，听音感觉都还不错。但是，但是，运转的时候，电流表会有轻微的抖动，反映在声音上，高音会有一点失真，下面将结合抖晃率测试，进一步降低抖晃率。

99546988

昨天用刚学会的模拟声卡简单测试了抖晃率，大约在0.6-0.8之间，另外，正面和反面的带速分别是3000，2970，听觉上已经相当不错了。
关于抖晃率，凭记忆记得有几个数值，A类低于0.1%，b类0.2%，c类0.3%，超过0.3%，人可以听出音调的变化。比如，一般专业卡座是0.05%，sony的d6是0.04%，一般dd机是0.08%，所以这台机器的抖晃率还是偏大的。
稍后，
第一步，将改进测量抖晃率的系统，将声卡外置麦克风改为直接接磁头放大电路，减少外界干扰。
第二部、从电机开始、皮带、主导轴、压带轮、最后是收带轮和送带轮的传动机构，一个一个环节进行检查。
              大概率上，绿键机机芯，影响抖晃率比极大的因素是收带轮，也就是2号齿轮。因为2号齿轮和附近组建不仅负责收带，还要管反带功能、自停机构。并且，绿键机以后的机器，监测反带和自停功能的机构都改为用光电转轮或霍尔元件来检测2号齿轮是否转动了，说明这个设计本身就存在进一步改良的空间。

99546988

hgsjf 发表于 2020-7-6 22:15
换了你说的这3个齿轮，电机，飞轮都清理干净了，不装磁带运转正常，装上磁带一面卡卡响，再拆，折腾一个下 ...

你是高手，不是一般的高

gdhdzwj

请教:电机加什么油，可以稳定运行？

79240162

99546988 发表于 2020-7-7 09:50
昨天用刚学会的模拟声卡简单测试了抖晃率，大约在0.6-0.8之间，另外，正面和反面的带速分别是3000，2970， ...

“模拟声卡简单测试了抖晃率”，这个能教教我们吗？需要什么器材或工具？

79240162

gdhdzwj 发表于 2020-7-8 00:03
请教:电机加什么油，可以稳定运行？

我认为加微量的缝纫机油就很好
