随身听主板焊接拆焊操作悲剧上演

医者

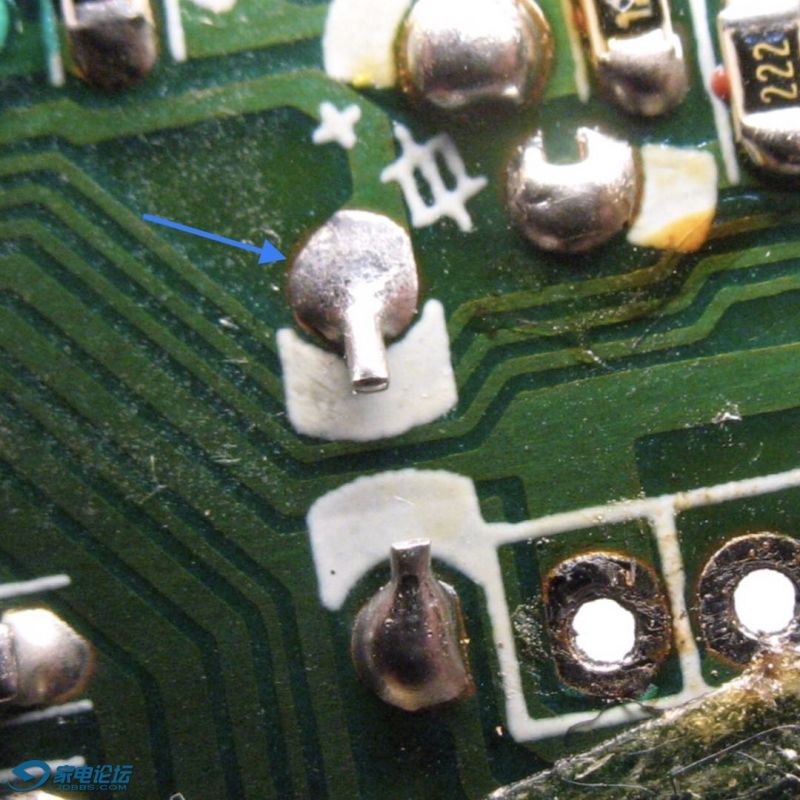

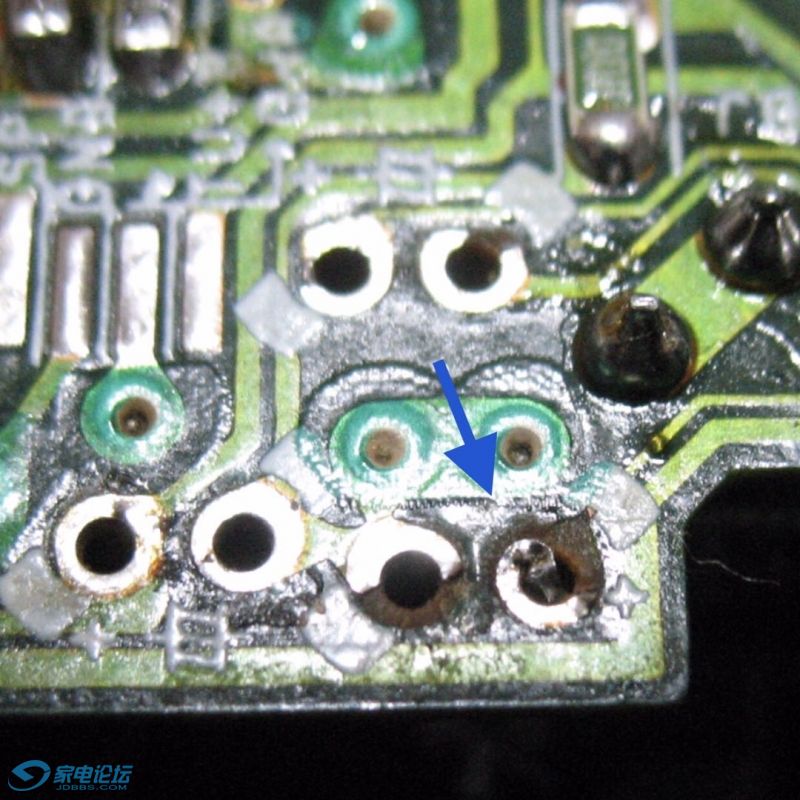

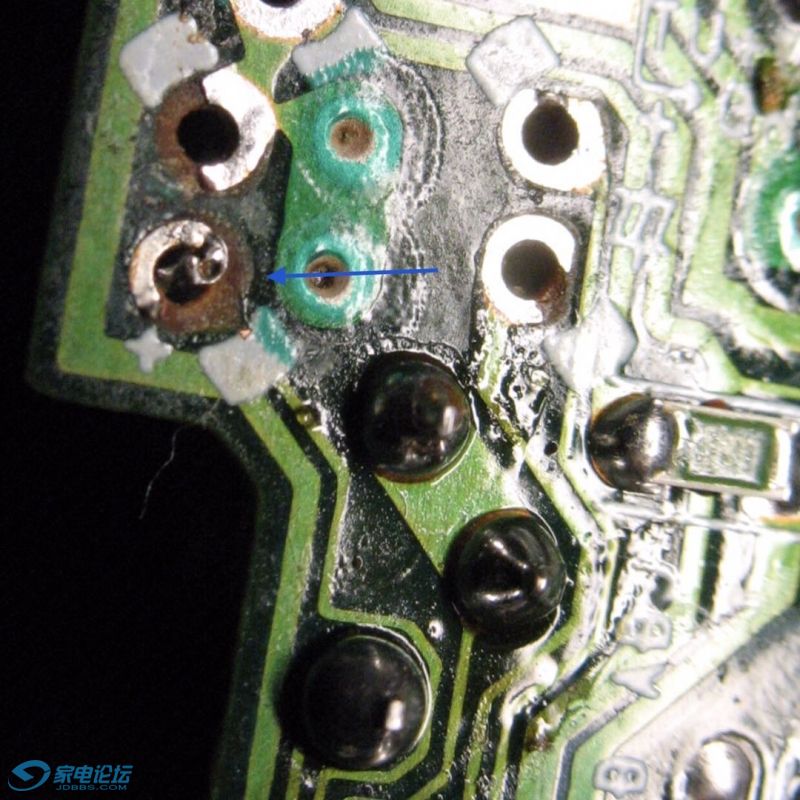

手头的JS315机器，因为没声音，强烈怀疑电容问题。所以一早一时兴起把电容全拆了。但是电容在穿过板子以后的引脚都是压弯然后焊上去的。以前那种直的引脚很好处理。但是这样弯的不好处理，虽然用除锡带处理了，但是引脚下面和焊盘之间还是有黏连，然后一拽就坏了，印刷电路板脱皮了。后来想先把引脚掰正然后再解焊，但是一掰也造成了焊盘印刷电路剥离。
再后来从板子的另一面用小钳子直接把电解电容拽下来，就是把电容器主体和两根引脚分离，然后前面板用烙铁一加热引脚就掉了。总觉得这样的操作太粗暴了，恨不放心。
还有就是直接用烙铁融化焊锡，一边晃动电容的话，因为电容是由两根引脚固定所以定位比较稳固，由不能同时给两个引脚加热，这样也容易造成焊盘损坏。
问问大家这样的板子有什么好办法处理吗？
我同样的原因以前弄HS-JX70的板子时候就这么废的。虽然那个机器是贴片电解电容，问题都是无法给两个焊点同时加热，导致在取下的时候拽脱了焊盘。后来淘宝看那张跟镊子一样的烙铁到是也有300块左右。这个也顺便请教一下，有没有什么更好的方法。
玩随身听，有时候想法很好，但是落实到具体焊盘操作上面就比较眼高手低了。毕竟也是一门焊接技术了。

ccwzjsy

这样设计的好处是，可以防止在焊接的时候，引脚焊锡熔化，原件掉落到机器内部。因为这机器有很多飞线，有的需要直接焊接在原件的引脚上。这种电容摘取方式，必须两个引脚同时加热，保证焊锡充分融化，然后垂直拔出即可。拉坏焊盘多数是横向拉动，或者只有一个引脚融化，或者融化不充分

sz一只鱼

先清理氧化表面，加热融化两边焊点，使焊点光亮，这样就可以快速加热融化。如果直接加热有氧化层的焊点是比较慢的。

医者

ccwzjsy 发表于 2020-5-24 12:05
这样设计的好处是，可以防止在焊接的时候，引脚焊锡熔化，原件掉落到机器内部。因为这机器有很多飞线，有的 ...

这个机器很便宜，就当交学费了，不过猜想那个电容飞个线也行。但是问题是打击了自己的信心。
看来还得花300多去买个双头加热的工具。搞这种维护操作没有趁手的家伙还是不行的。

医者

sz一只鱼 发表于 2020-5-24 12:51
先清理氧化表面，加热融化两边焊点，使焊点光亮，这样就可以快速加热融化。如果直接加热有氧化层的焊点是比 ...

表面氧化层，你咋处理？直接上BGA焊膏？

医者

对了，又想起来那个MDR-E741耳机了，耳机线还是粘不上锡，还是修不好。
卧槽，这个都弄了两年了~~~~~

医者

ccwzjsy 发表于 2020-5-24 12:05
这样设计的好处是，可以防止在焊接的时候，引脚焊锡熔化，原件掉落到机器内部。因为这机器有很多飞线，有的 ...

顺便问一下，兄弟你做维修的吗？
像JS315这样的机器弄的多吗？

sz一只鱼

医者 发表于 2020-5-24 16:45
表面氧化层，你咋处理？直接上BGA焊膏？

拿小刀刮一点点就可以，烙铁烫挂掉的那个位置即可。

hgsjf

医者 发表于 2020-5-24 16:44
这个机器很便宜，就当交学费了，不过猜想那个电容飞个线也行。但是问题是打击了自己的信心。
看来还得花 ...

技术怎么来的？技术不是问出来的，是报废的板子越多技术越高，一般修机高手家里拆报废的主板最少有几十块，甚至上百块，你才拆了一个就心疼了啊。

医者

hgsjf 发表于 2020-5-24 20:26
技术怎么来的？技术不是问出来的，是报废的板子越多技术越高，一般修机高手家里拆报废的主板最少有几十块 ...

咱自己得要求高一点嘛，本来也算一个半技术工作者。、
想到家里那个741耳机线还没能上锡，就 比较恼火。

hgsjf

医者 发表于 2020-5-24 22:43
咱自己得要求高一点嘛，本来也算一个半技术工作者。、
想到家里那个741耳机线还没能上锡，就 比较恼火。

这个一分钟就可以解决的问题

医者

hgsjf 发表于 2020-5-24 22:53
这个一分钟就可以解决的问题

完了，又受刺激了

医者

话说随身听这种东西我统计一下使用的电容种类、想淘宝从一家店买齐还不容易，大小和参数值都一样的不好买啊。各位有什么好办法？

hgsjf

医者 发表于 2020-5-25 07:07
完了，又受刺激了

多练习就会了，高手也是从小白开始的

ccwzjsy

医者 发表于 2020-5-24 16:48
顺便问一下，兄弟你做维修的吗？
像JS315这样的机器弄的多吗？

修过几台315 ，电路问题不是很严重，换了电容就好了。主要是这机器机芯不太好弄。抖晃高，皮带规格和网上的也不符。
