隔离变压器

笔想说

lavalake 发表于 2019-12-6 22:20
被逼无奈呀。一开始车上就放个随身扛，毫无压力。
后来忍不住玩卡座，空间就紧张了。
为了行车安全，现 ...

你对卡座已经走火入魔了.副驾放任何“大件物体”对驾驶都有影响.

笔想说

交易区新帖推荐

今天终于组装完成

笔想说

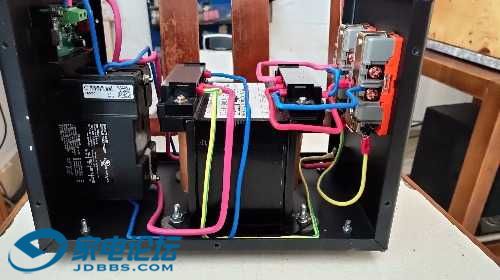

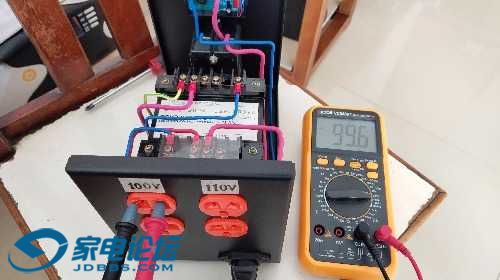

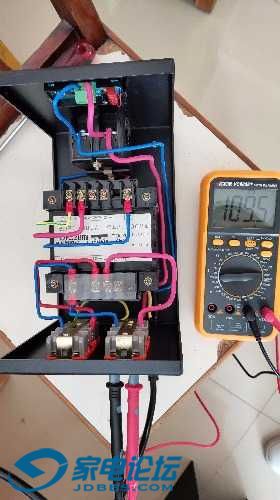

搞了一个下午组装完成。

lavalake

笔想说 发表于 2019-12-11 22:59
搞了一个下午组装完成。

成果很理想，走线很规整，赞！

笔想说

lavalake 发表于 2019-12-11 23:04
成果很理想，走线很规整，赞！

搞这个有点超预算了

2017915

交易区新帖推荐

笔想说 发表于 2019-12-11 23:07
搞这个有点超预算了

不错嘛，丰澄300W变压器是多少钱购买的?

笔想说

2017915 发表于 2019-12-12 17:10
不错嘛，丰澄300W变压器是多少钱购买的?

250元.大约有九成新

笔想说

今天用这个变压器插上索尼333esj播放没电流声.但录音有轻微电流声.接上功放音箱听没感觉.但用耳放解码耳机听就能听出来..坛里的大哥有这样试过吗？

lavalake

笔想说 发表于 2019-12-13 13:50
今天用这个变压器插上索尼333esj播放没电流声.但录音有轻微电流声.接上功放音箱听没感觉.但用耳放解码耳机 ...

变压器本身应该没问题，试下改善接地和屏蔽。

笔想说

lavalake 发表于 2019-12-13 14:01
变压器本身应该没问题，试下改善接地和屏蔽。

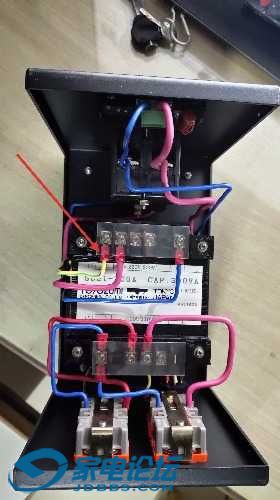

地线已经接了（黄绿线这条）

笔想说

已经接了，黄绿双色线

lavalake

笔想说 发表于 2019-12-13 15:05
地线已经接了（黄绿线这条）

我的电源前面是逆变器，那玩儿意干扰更厉害，我把原装的两线电源线，换成了3线的，也接地了（我在车里接车壳上），但电平表还是不归零，后来在卡座机壳底部又加了一跟地线，单独接到椅子上，电平表才归零。而且卡座壳子一定要装上，不装的话不管怎样，电平表都不能归零。
可能我在车上用，逆变器在封闭空间造成电磁环境更恶劣吧。

2017915

笔想说 发表于 2019-12-13 15:09
已经接了，黄绿双色线

看不清楚详细的接线图，一般电源输入的三插口尾座的接地端子引进线接要与变压器的接地端子连接在一起就近接地，可以简单的就近接在一个变压器固定螺丝上，用一个铜鼻子把电源进线接地端、变压器接地端和去输出插座的接地的三个端子连接在一起固定在变压器固定螺丝处，就可以了。正常情况下不会有什么噪音之类的干扰问题，这种丰澄变压器品质很不错的。

笔想说

2017915 发表于 2019-12-13 15:33
看不清楚详细的接线图，一般电源输入的三插口尾座的接地端子引进线接要与变压器的接地端子连接在一起就近 ...

是这样的，已经接尾插了。

2017915

笔想说 发表于 2019-12-13 16:54
是这样的，已经接尾插了。

没有看到电源输入尾插的地线与变压器接地端和输出到插座的接地端子，要链接到一起，最好是在电源输入尾插的就近接地，就是要接到机箱上，简单一点也可以连接到变压器固定在机箱的那颗螺丝上，就完成了接地处理。
