这台机器调整中，碰到的第一个问题，就是后级阴极电阻发热。



大家电路图可以看到，后级阴极用了一只750欧的电阻。这个地方，我的阴极电压约35~37V，折合电流约45~50mA。
此前我参考一些电路时，他们在相近屏压屏流(或更高)都只是用到6W以内的阻值。并且多数只用3W以内。有一个烧友用到100mA屏流时也只用到3W电阻，另一个按其方案仿制的甚至只用了2W电阻。然后他们都说声音怎么好，怎么欣慰高兴之类的听感。

我也大意，参考着随手用了上图这两个3W电阻。在50毫安内屏流，不到两分钟就发热至有异味了。表面计算，这里的功耗不足2瓦，似乎一切没问题。但这里运用的新特性，就是有价值的地方之一。

先排除了自激原因，短暂开声测试声音也没有异常。就是功率问题了。
先是换用两只松下。阻值调高至820，功率提到5W：

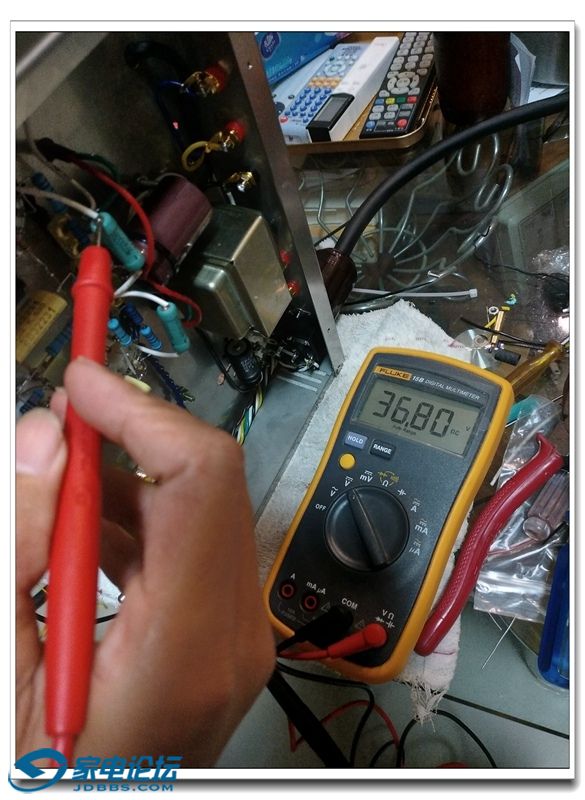

36.8V，折合44.9mA电流，但发热超过100度。
再3只3W2K并联，相当于9W667欧：



电压约34V，算得屏流约50mA。
测量发热仍然超过100度。
继续:




4只3W750欧串并，得到较为满意效果。
温度控制在80度左右。

至此后级阴极元件方案基本确定：功耗10~15W，对应680~820欧。
之后继续不同搭配方案，求得最佳声音表现：



前后使用了5、6个方案吧。
高温金属膜电阻，这里的声音最为稳定。走向布局，这里也要认真对待。
是否需要无感，则视各人条件及实际声音表现而定。无感电阻的运用，与一些因素有关，比如频率。这是另一个话题，有机会再分析。
