长春周边的烧友们，这款土炮功放可以被您所拥有，欢迎前来品鉴

saechina

音乐思想家 发表于 2019-5-23 12:18
又在胡言乱语，本坛一高级电工一早就指出了：不要将音响当文化，就是个玩耍。

这段话罚你抄100 次

描红本你描了多少本了？

告诉你，高级电工也是不可复制的，别描了，毛笔都秃了。

deng123

交易区新帖推荐

回归技术、谈点技术吧。我觉得凭锗霸的这个电路，和玩单端纯甲类的Nelson Pass老头有得一比的，Pass老头都不一定能想出这样的玩法。都说单端纯甲类才最能体现出功放管的“味道”，我感觉这个纯甲类单端版本，可能比锗霸现在的50w OCL更有“锗味”

deng123

deng123 发表于 2019-5-23 12:33
回归技术、谈点技术吧。我觉得凭锗霸的这个电路，和玩单端纯甲类的Nelson Pass老头有得一比的，Pass老头都 ...

胆管300b、2a3，都是单端纯甲输出，比推挽输出更有胆味，而对这个锗管来说，也可能也是如此，更有味道？

音乐思想家

deng123 发表于 2019-5-23 12:46
胆管300b、2a3，都是单端纯甲输出，比推挽输出更有胆味，而对这个锗管来说，也可能也是如此，更有味道？

爆炸头说烧焦味是不可复制的，就像他的猪脑一样

deng123

deng123 发表于 2019-5-23 12:33
回归技术、谈点技术吧。我觉得凭锗霸的这个电路，和玩单端纯甲类的Nelson Pass老头有得一比的，Pass老头都 ...

大道至简，我觉得这是一个很有创意的电路。前面那些DIY电路高手，能进来谈谈这个电路吗？

saechina

交易区新帖推荐

什么味都不要就对了。

用了有味的东西，那就去接受这个味。

有本事改善这个味。

不然就上架售卖掉

gaoqicai

deng123 发表于 2019-5-23 12:33
回归技术、谈点技术吧。我觉得凭锗霸的这个电路，和玩单端纯甲类的Nelson Pass老头有得一比的，Pass老头都 ...

A类，有锗管放大，还用了场效应管输入（电压控制放大还有电子管味）。小小东西用了三种晶体管，奇思妙想。

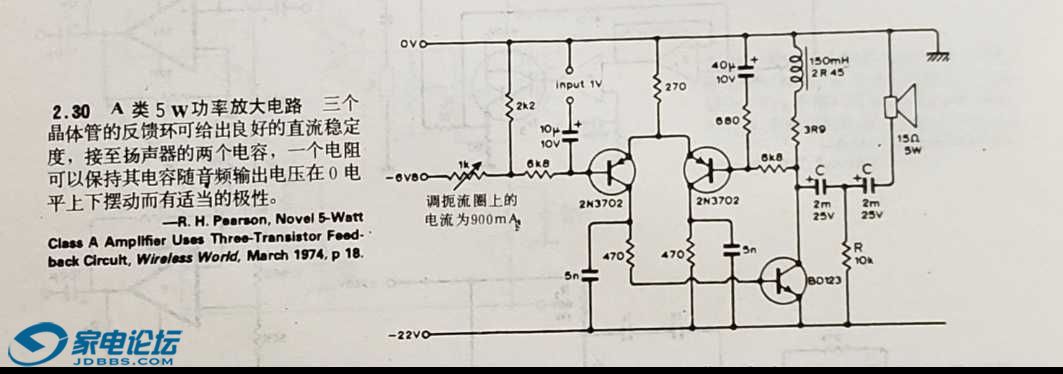

我三十年前买的书，里面刚好有个5W甲类功放，把前面两只用锗管可行。

deng123

gaoqicai 发表于 2019-5-23 12:55
A类，有锗管放大，还用了场效应管输入（电压控制放大还有电子管味）。小小东西用了三种晶体管，奇思妙想 ...

你这个电路输出功率绝对没有锗霸的大，锗霸用了一个很巧妙的方式，可以让锗管输出大电流，又能最大功率地驱动负载，而锗管自身功耗还不大，这是这个电路厉害的地方

deng123

gaoqicai 发表于 2019-5-23 12:55
A类，有锗管放大，还用了场效应管输入（电压控制放大还有电子管味）。小小东西用了三种晶体管，奇思妙想 ...

我记得你之前猜测说锗霸只是用锗管做二极管、锗管没有加散热片不是输出管、锗管不参与信号放大，你猜测说锗霸可能是造假了，我觉得凭上面这个电路，你可以跟锗霸道歉了，哈哈

gaoqicai

deng123 发表于 2019-5-23 12:59
你这个电路输出功率绝对没有锗霸的大，锗霸用了一个很巧妙的方式，可以让锗管输出大电流，又能最大功率 ...

我觉得锗管大电流是在饱和状态附近，此时0.3伏x4.5安=1.35瓦，这只管子没散热片最多2瓦。

晶体管要输出功率，自身必然耗费一定功率，这取决于实际效率，任何大功率功放都有散热片设计，锗霸若能设计出耗散2个2瓦，输出50W的乙类功放，那他不是人，他是神。

从内部图可看出，功率输出是4只硅管，这是常识，若不存认硅管是功率输出管，请把硅管散热器取掉，估计立马烧了。

deng123

gaoqicai 发表于 2019-5-23 13:16
我觉得锗管大电流是在饱和状态附近，此时0.3伏x4.5安=1.35瓦，这只管子没散热片最多2瓦。

晶体管要输 ...

我们不讨论那50w功放，我们就看上面这个电路: 锗管是不是功率输出管之一？起码是是功率电流放大管？
这个电路，能输出多少瓦功率？

gaoqicai

deng123 发表于 2019-5-23 13:19
我们不讨论那50w功放，我们就看上面这个电路: 锗管是不是功率输出管之一？起码是是功率电流放大管？
...

这个图要测试实际工作点。看实物图锗管有没有大散热器，有没有大热量散发，若有就是功率输出。

这个图与现在的锗霸功放图完全不一样。

潮烧王

deng123 发表于 2019-5-23 12:33
回归技术、谈点技术吧。我觉得凭锗霸的这个电路，和玩单端纯甲类的Nelson Pass老头有得一比的，Pass老头都 ...

这电路图帖子跟帖有个人仿真了，加了负反馈，仿真得到失真0.03% 1khz

gaoqicai

争论的焦点是50瓦的这台，别把以前这台拿出来争论，这样只会越论越混。

deng123

gaoqicai 发表于 2019-5-23 13:26
这个图要测试实际工作点。看实物图锗管有没有大散热器，有没有大热量散发，若有就是功率输出。

这个图 ...

所有乙类功放甲乙类功放、推挽功放，都是从最基础的甲类单端开始的变形和扩展的。大道至简、管中窥豹，从这个最简单甲类电路，我相信锗霸是有一套的。
