在控制播放的时候，发现在播放一开始，磁带的转轴会咯噔一下， 想来是因为播放的时候，应该拉力要有个从小到大的过程，但具体是怎么实现的呢。那就用逻辑分析仪看一下原机是怎么做的。先看原理图。工作过程是这样的 IC8的24脚发出16个脉冲， 第25发送对应的数据位， 然后26发一个脉冲，这样移位寄存器IC12，13，的输出 Q1...16就输出刚才接收到的数据对应的高低电位，从而控制卷带电机继电器等。
卷带电机的力量大小是由Q1...5 Q9..13来控制的。

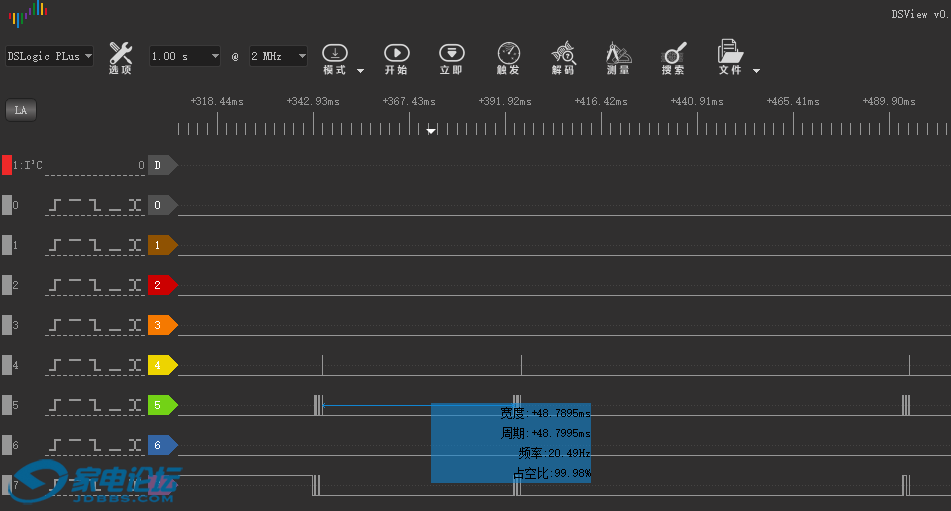

按一下播放，然后用逻辑分析仪看数据，发现一共发了三次数据，第分析间隔50ms 和100ms

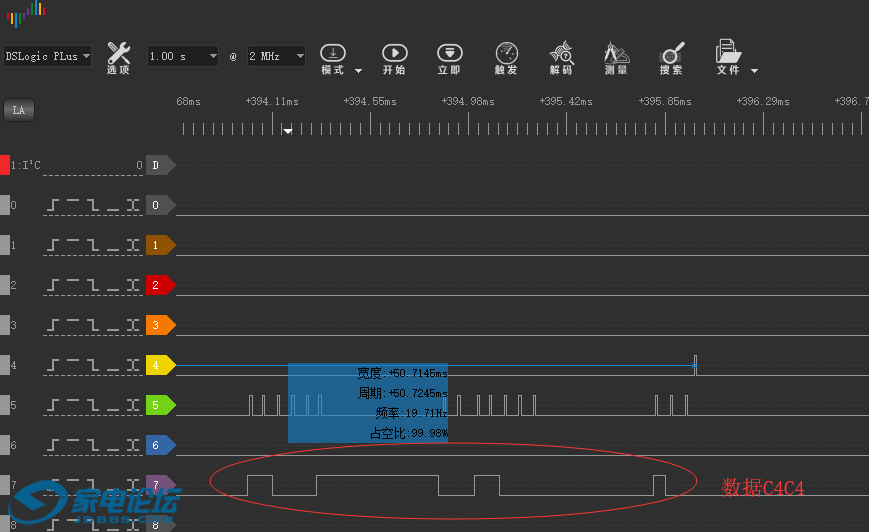

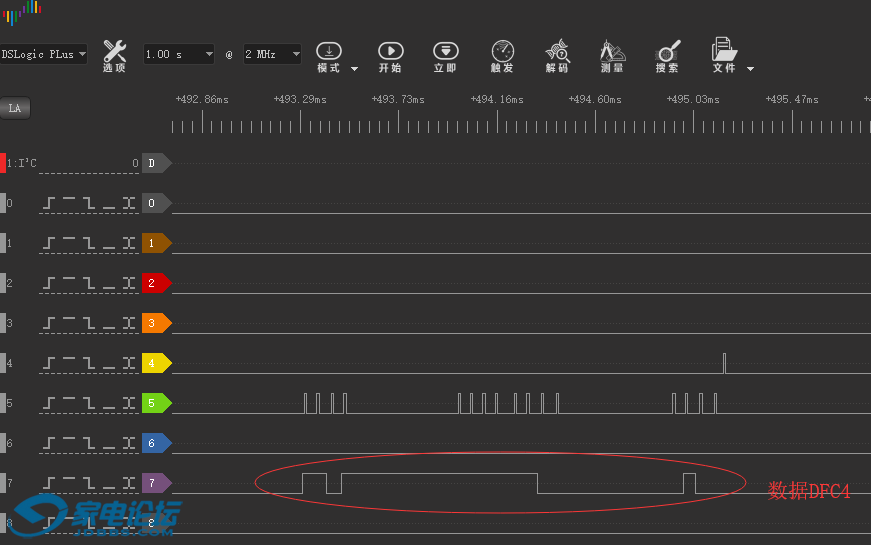

放大后传送的数据分别是 0XC484 过50ms后0XC4C4    100ms后 0XDFC4  , 对应上面的电路图简单点说就是，第一个，拉力小不启动反向张力 第二个拉力小启动反向张力， 第三个，拉力加大。  虽然仅仅是一个0.15秒的延时，磁带的启动就显得柔和了。

老冒

老师,最近我的revox B215放音罢工了,按放音键没反应,磁头不加载,是不是光电检测开关坏了?
出问题前的现象:1,放音时偶有停顿,不明显,瞬间自行恢复
                      2,自停时间逐渐加长,按停止再放音可恢复,其间主导轮一直运行,显示屏有播放信号显示
                      3,偷停间隔更长,只能关机拔电源可恢复,偷停期间磁带一直运行,有信号显示,将功放开到最大声能听到微弱的放音声
                      4,最终无法放音,按play键磁带快速前进几秒后停止,类似快进,磁头不能加载
您是这方面的专家,能否指点一下问题出在哪里,在此感谢!

老冒

老师,最近我的revox B215放音罢工了,按放音键没反应,磁头不加载,是不是光电检测开关坏了?
出问题前的现象:1,放音时偶有停顿,不明显,瞬间自行恢复
                      2,自停时间逐渐加长,按停止再放音可恢复,其间主导轮一直运行,显示屏有播放信号显示
                      3,偷停间隔更长,只能关机拔电源可恢复,偷停期间磁带一直运行,有信号显示,将功放开到最大声能听到微弱的放音声
                      4,最终无法放音,按play键磁带快速前进几秒后停止,类似快进,磁头不能加载
您是这方面的专家,能否指点一下问题出在哪里,在此感谢!

乡村猎手

老冒 发表于 2019-8-7 15:05
老师,最近我的revox B215放音罢工了,按放音键没反应,磁头不加载,是不是光电检测开关坏了?
出问题前的现象: ...

放音键没反应及第4点故障，这和光电检测开关 无关， 可能是因为检测磁带装入的微动开关接触不良。

第1、2、3是不是指磁带运行正常电平显示正常，但却没输出 ？在这种情况下耳机口应该会正常，一声道不无输出还是两声道无输出？

老冒

交易区新帖推荐

乡村猎手 发表于 2019-8-7 16:04
放音键没反应及第4点故障，这和光电检测开关 无关， 可能是因为检测磁带装入的微动开关接触不良。

第 ...

1,2,3运行正常,但没输出,将功放开到最大能听到一点声音,耳机输出没注意;是信号放大电路出问题了吗?
第四点故障,我开始有一个最左边的微动开关上掉下一个塑料卡子,当时放音正常就没去装,我回头装好再试试,
感谢老师回复,非常感谢!

乡村猎手

老冒 发表于 2019-8-7 17:09
1,2,3运行正常,但没输出,将功放开到最大能听到一点声音,耳机输出没注意;是信号放大电路出问题了吗?
第四 ...

电平表有显示但输出没有声音，因为电平表的信号已经非常靠近输出的位置了，后面的电路已经很少了，应该比较好查，大概率耳机是有输出的。

老冒

乡村猎手 发表于 2019-8-8 08:54
电平表有显示但输出没有声音，因为电平表的信号已经非常靠近输出的位置了，后面的电路已经很少了，应该比 ...

昨晚将掉下的塑料片装回了微动开关上，放音键恢复正常了；听了一个小时发现又出现有输出没声音的情况，用耳机监听也没声音，但将功放音量调至最大时听到一点声音，过几秒钟声音突然回复正常，我又清洁了另外两个微动开关，听了一段时间暂时没发现异常，后续想再听一段时间看；
这个现象比较奇怪，耳机没输出但功放有轻微声音，不知这几个微动开关接触不良，为何产生上述现象？

乡村猎手

老冒 发表于 2019-8-8 10:03
昨晚将掉下的塑料片装回了微动开关上，放音键恢复正常了；听了一个小时发现又出现有输出没声音的情况，用 ...

有没有声音和微动开关没有关系  。
