REVOX B215 MCU替换方案（连载）

乡村猎手

欢迎转载，但请注明出处，在开盘机论坛也同步发贴.
前段时间在论坛发贴了710的mcu替换方案https://www.jdbbs.com/thread-8490340-1-1.html，本来那个就是为做215的方案准备的，这贴算是正式开了.215是使用3个mab8440的mcu也是定制的ic,对应的可编程应该是mab8441p, 懒得再去找这个ic的相关资料再去学习编程 ，所以不审决定使用 类似于710的那种方式 ，找小封装的stc8，再使用转换座的方式 。
我们先看一下215关于mcu的功能简图。

棋盘子龙睛

交易区新帖推荐

必须点赞

乡村猎手

先stc8是因为它有硬件I2C功能，stc有32个IO口，mab8440有23个，所以够用了。之前那个手焊转换座花了不少时间，这次直接在本网上做pcb了，几十块钱就搞定了。下面是转换座的管脚对应表，以及电路图\pcb\实物图.

dadaliu

猎手大神利害了

乡村猎手

最近事多，好久没更新了。 才刚开始，要做的还很多，还是象之前那个，先将每个局部的功能做demo测试。
先做认为最麻烦的屏幕显示的问题，215的屏是使用飞利浦的pcf8577T来驱动显示的，使用的i2c总线接口。
实际可以将pcf8577当成是一个存储器，写入数据，它就会显示出来，不改变不用刷新。
要写入数据当然要先搞清楚数据格式，下图就是8577的数据格式，差不多意思就是 设备地址+控制字节+数据 ，
其实，要直接看文档并不那么容易测试成功，可以将逻辑分析仪接到一个正常机器的ic2，

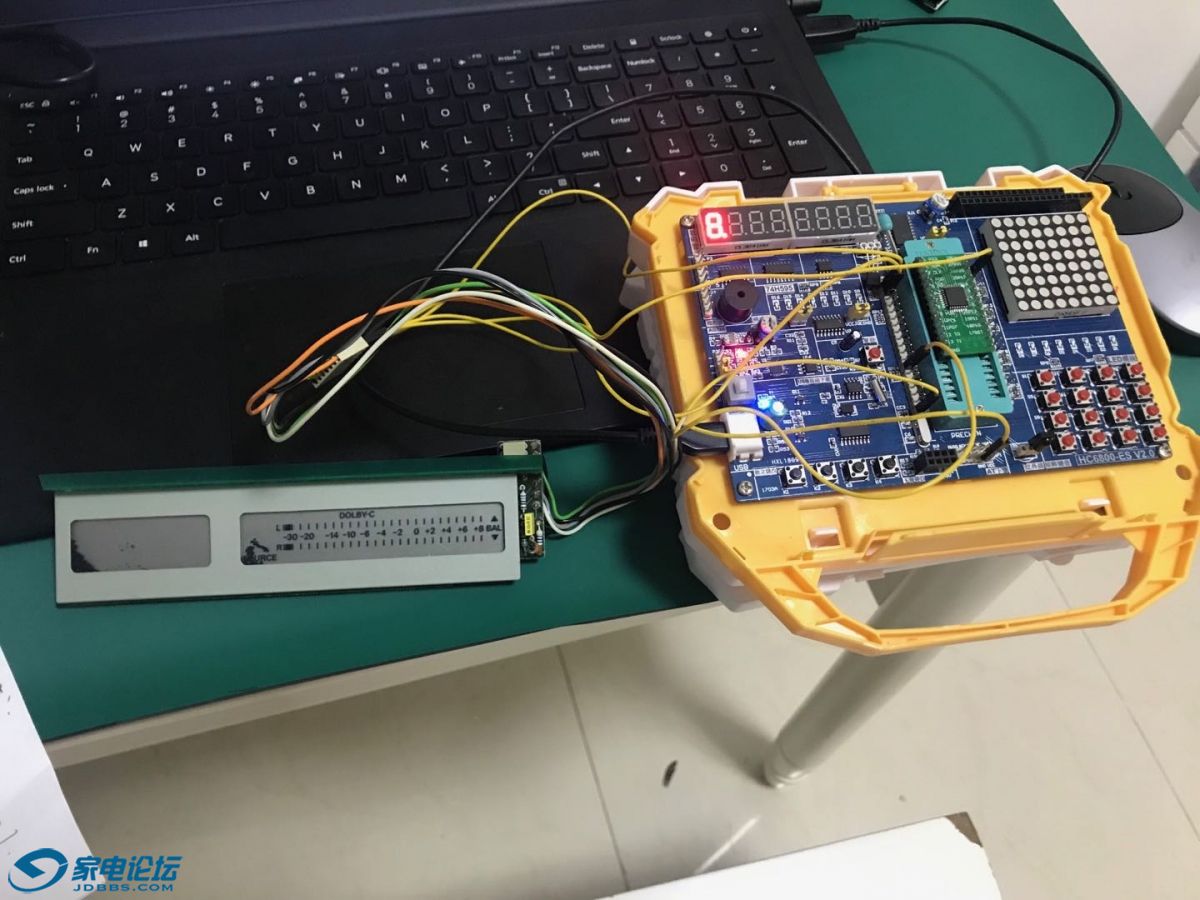

这样，直接看正常机器的数据再结合文档就非常容易了，基本没费太多波折，demo就成功了，可以驱动显示了。

-李鬼-

交易区新帖推荐

强贴留名

lxk81

大师，帮我修kenwood 880g好吗？没有显示

zhongv8

高手

Friday

这也行啊，太强了！

sdxdzaoyi

技术厉害

xa9999

好文章，赞\(≧▽≦)/，祝你新年快乐！

xluu

乡村猎手

因为懒很久没更新了，前两天有位玩家说需要这个，好吧，那再继续。

之前因为有几个没想清楚的问题:

1、 几个mcu使用I2C如何协同，互相通讯时主从模式怎么切换？

2、 磁带显示时间是怎么实现？

3、 偏磁测试如何实现 ？

第一个问题，如果要和原机一样的方式来协同，需要使用逻辑分析仪去逆向分析工作过程，这样也挺费事，想着还是根据机器的功能全部重来，当然，这种方式的话，是无法部分更换三块MCU，要换就要全部换。虽然每个MCU在I2C都需要发送和接收数据，但为了使用逻辑简单一点，始终用IC9做主控芯片，每个MCU保存自已上次的数据当数据有变化时，告诉主控(原机就留一个io口连接不同MCU)，由主控去查。然后主控根据数据送去显示。

第二个问题，之前没想明白，其实也简单，它这个时间一是倒带到头的时候，显示00:00,另一个是在中间位置播放几秒后会显示一个时间(磁带总时间之前需要手动选择)，如果在中间快进退是不能显示时间的。实际上左右转轴的转速比就是两边磁带长度的反比（当然要考虑磁带转完后空盘还有大小），下面是公式，但是不是正确，还得装机后再验证。

                当时显示时间  =  磁带总时长 *(右边转速 – 空盘转速) / [(左边转速–空盘转速) + (右边转速–空盘转速



第三个问题，下次再写了，欢迎有兴趣的开友提供思路。

乡村猎手

这次看一下电平表是怎么实现的。  基本的原理就是单片机循环输出数字量（1到127 ）到AD7524，这样不停输出不同电压到ref， 然后用信号电压和这个ref比较，当信号电平高于ref时，那么这个时候单片机输出的数字量就代表这时信号电平高低了。 电平表一共是-30 到 +8 ,那具体每一格，给到ad7524应该是多少呢？取+8db位置数字量是127，其它再取相对值 ， 当然，这里只需要相对值就行，绝对值机器上有个电位器可调的。
下面这个表列出了每个db值对应的数字量， 电路图和代码.

dbV	V	dac电压设置
8	2.5118864	127
7	2.2387211	113
6	1.9952623	101
5	1.7782794	90
4	1.5848932	80
3	1.4125375	71
2	1.2589254	64
1	1.1220185	57
0	1	51
-1	0.8912509	45
-2	0.7943282	40
-3	0.7079458	36
-4	0.6309573	32
-5	0.5623413	28
-6	0.5011872	25
-8	0.3981072	20
-10	0.3162278	16
-12	0.2511886	13
-14	0.1995262	10
-16	0.1584893	8
-18	0.1258925	6
-20	0.1	5
-30	0.0316228	2

void check_meterLeve()
{
        unsigned char i ;
        bit l,r;
        s_meter_l = 0 ;
        s_meter_r = 0 ;
        for (i=23;i>0;i--)
        {

                P_REF = meterCode[ i - 1 ];
                LR = 1;  //检测左声道
                COMP = 1;
                if (COMP == 1 && l==0  )
                {
                        l = 1;
                        s_meter_l = i;
                }



                LR = 0;  //检测右声道
                COMP = 1;
                if (COMP == 1 && r==0  )
                {
                        r = 1;
                        s_meter_r = i;
                }

                if(l == 1 && r==1)  //如果左右声道都检测到了，那就没必要再检测了
                {
                        i=0;
                }
        }

}

乡村猎手

为了避免频繁插拨ic，直接从座上焊三根线用来下载程序，这样方便多了。
