REVOX B710 MCU芯片MK3870替换方案（连载）

yeahlxy

猎手兄高人，期待继续~

zailushang

交易区新帖推荐

刚搬过板凳来。学习。。。。。

乡村猎手

程序弄好了，将程序下载到芯片里就可以装机测试了，先到网上买个开发版，很便宜，而且对初学者特别合适，做了demo立马试一下就能看到效果。
装机时要注意，原机的复位是低电位有效，但51芯片是高电平有效，一开始没注意这个，没法工作。所以暂去没接这个口，运行也没问题，下次得装个非门转一下。
因为目前 实现 的这些逻辑较简单，所以基本装上就可以用。
但现在还只实现了基本的按钮响应，接下来要做计数器显示这部分，对于我这个第一次接触单片机来说，还是稍复杂了一点，时序总有点不对。等过几天再写一下详细的解决过程。

乡村猎手

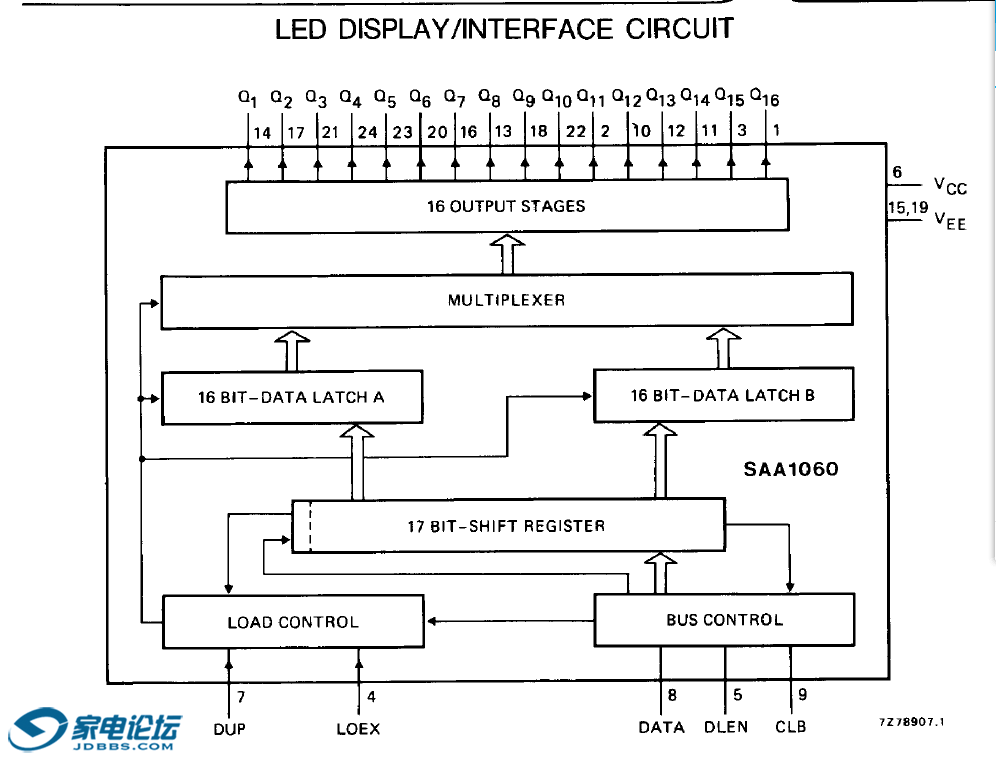

下面我们看一下计数器是怎么显示的：是使用一片飞利浦的SAA1060芯片来驱动显示的，是将串行数据转成并行输出显示数据管，输出是是16位，每个数据码管需要8脚控制（数字7个，一个点），所以只能切换显示。也就是显示一、三个、然后再显示二四个（图上的AC1和AC2电压控制），来回切换。我们拍照的时候，如果快门速度较高时，就会看到这里显示的有两个是灭的，就是因为这个原因，实际是在闪烁而不是连续显示的。
这种芯片也是比较老的了，不象后来的显示芯片象B215机器就就是用I2C总线传输，因为不是标准的协议，就得看一下传输的时序是怎么样的。
从图上看，传输一次要19次时钟周期（这里的时钟并不是指单片机时钟而是输入时钟线的频率），前导0，然后16个数据位，第19周期是指存到A或B锁存器，最后一个周期保存数据 ，还有数据使能端(DLEN)要高电平。

eoopoo

楼主是真正的高手

乡村猎手

交易区新帖推荐

搞明白了怎么显示了，先写个显示的demo显示数字0，为了便于仿真，不停输出，实际使用的时候，是可以锁在的，不改变数字时，不用写入，然后再用proteus仿真一下，因为proteus里没有SAA1060这个元件，要不可直接看数码管显示，现在只能看虚拟仪器里的时序了，代码附后，代码写得效率可能不是很好，但看仿真的结果应该是没有问题。


#include "reg52.h"    //此文件中定义了单片机的一些特殊功能寄存器

sbit yData = P2^0;
sbit yDLEN  = P2^2;
sbit yCLK = P2^1;
const int   dailyCount = 200;



void delay(unsigned int i)
{
        while(i--);
}


void disp(unsigned int num )
{
        unsigned char i ;

        unsigned char dispA[20];
        unsigned char dispB[20];

        unsigned char num1;
        unsigned char num2;
        unsigned char num3;
        unsigned char num4;
    unsigned char segR[10]   ;  //右
           unsigned char segL[10];         //左

        //左
                 segL[0] = 0x12;
                 segL[1] = 0xFA;
                 segL[2] = 0x0E;
                 segL[3] = 0x2A;
                 segL[4] = 0xE2;
                 segL[5] = 0x63;
                 segL[6] = 0x2A;
                 segL[7] = 0x7A;
                segL[8] = 0x02;
                segL[9] = 0x22;



                //右
                segR[0] = 0x88;
                 segR[1] = 0xEB;
                 segR[2] = 0x85;
                 segR[3] = 0x83;
                 segR[4] = 0xE2;
                 segR[5] = 0x92;
                 segR[6] = 0x90;
                 segR[7] = 0xCB;
                segR[8] = 0x80;
                segR[9] = 0x82;


        num1=num /1000;
        num2=(num /100)%10;;
        num3=(num /10)%100;;;
         num4=num%10;




        dispA[0] = 0;
        dispB[0] = 0;


        for (i=0;i<8;i++)
        {
                dispA[i+1] =  (segR[num2]>>i)&0x01;
                dispB[i+1] =  (segR[num1]>>i)&0x01;

                dispA[i+9] =  (segL[num4]>>i)&0x01;
                dispB[i+9] =  (segL[num3]>>i)&0x01;
        }



        dispA[17] = 1;
        dispB[17] = 0;

        dispA[18] = 0;
        dispB[18] = 0;

        dispA[19] = 0;
        dispB[19] = 0;

        yCLK = 1;



        for (i = 0;i<20;i++)
        {
                yCLK = 1;
                yData = dispA;
                delay(2);
                if(i>17)
                {yDLEN=0;}
                else
                {yDLEN=1;}

                delay(dailyCount);
                yCLK = 0 ;
                delay(dailyCount);
        }

        yCLK=0;
        yData=0;
        yDLEN=0;
        delay(dailyCount*10);



        for (i = 0;i<20;i++)
        {
                yCLK = 1;
                yData = dispB;
                delay(dailyCount/10);
                if(i>17)
                {yDLEN=0;}
                else
                {yDLEN=1;}

                delay(dailyCount);
                yCLK = 0 ;
                delay(dailyCount);
        }

        yCLK=0;
        yData=0;
        yDLEN=0;
        delay(dailyCount*10);
}




void main()
{
        while(1)
        {
                delay(4000);
                  disp(0);
        }
}

zl-zhy

陈哥厉害了，好久没有逛过这里的卡座论坛，竟然有这么牛的技术强帖 搞这个费时费力啊，先要搞明白输入输出的逻辑关系，再coding, debug，一套下来等于做个小型毕设了。

iamsamuel

不错，这个帮顶

likaiwei

技术派高手

乡村猎手

有段时间没有更新了，继续：后来加入了开关机处理、倒带到头的检测、磁带转轴检测（处理计数和停转的停止），两个电机不同步的停机处理。 这些加入后，基本就可以了。
但是，问题来了，磁带快进或倒带的时候，计数器不准确，因为显示的时候，发送的信号需要一定长度，这样，检测磁带转到的脉冲取样率就不够了，会漏掉一些脉冲。

所以要对于转动的检测要用用计数器和中断来实现，之前在逻辑分板仪里看到原装芯片发出的时钟是长短不一的，现在想想应该就是中间处理中断才会出现这种情况。
如果要改成中断方式，那么这两个脚要接到专门的I/O口，这样要改那个转换座才行，而且原来那个转换座看起还是不是太爽。所以还是重新弄个转换座。
思路是使用一个小封装的单片机，这样，整个东西弄出来就和一个ic差不多大小，之前手工焊过一次了，这次直接做个pcb.
pcb倒是很简单，但对于从没画过的小白来说还是有点麻烦，从选什么软件画，安装软件，选元件，如果没有度娘还真不知道怎么下手。
不过最后交给TB客服看文件只是修改了一次（没有画外形），对最终结果还是挺满意的，比想象中还要顺利。

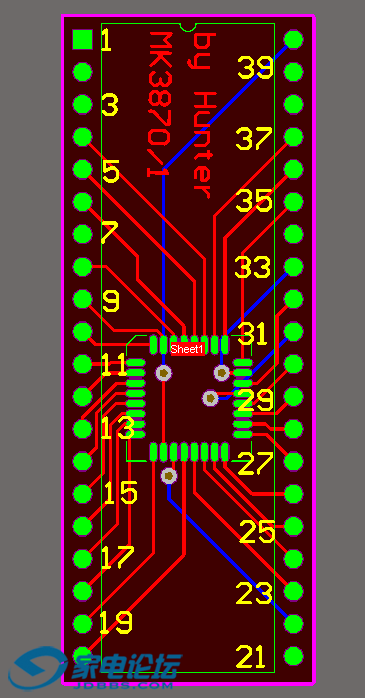

下面的图是预想类似的效果及画册的PCB图，因为没有高频电路，所以不太要考虑走线的问题，能用就行。

乡村猎手

最终的样子就是这样啦。现在这样好看多了。就弄了这些功能：播放，录音，停止，快进，快退 ，clear ,倒带或快进自停，磁带不转自停，两主轴速度不同步自停，计数器手动加1，计数器清零。一点小经验就是，代码里应该要对所有IO要重命名，不要直接使用使用ic的的管脚的名称，这样的话，使用不同的ic时，程序改动就会很少。

zaggy

Friday

思路清晰，技术高超！说明以现在的技术对付老机器还是游刃有余哈

xa9999

感谢楼主的无私奉献！

xiaoganglu

强帖留名，楼主高手
