REVOX B710 MCU芯片MK3870替换方案（连载）

乡村猎手

欢迎转载，但请注明出处.
前不久在给一哥们在修一台B215时，发现三个mab8440都坏了，就想着能不能找到替代的方案，找到方案只是一方面，对未知的东西学习的过程也是一种享受。
虽然是个码农，但之前没有接触过单片机编程。 所以决定从简单的开始，先找B710 MCU替换的方案。

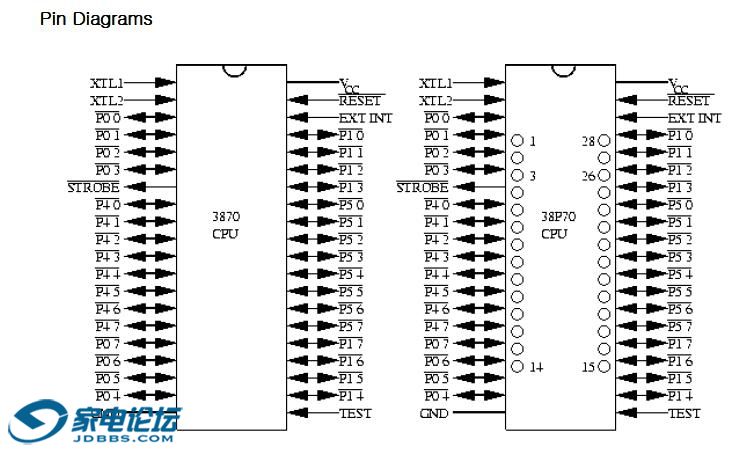

710的MCU型号是MK3870/20 , 是70年代仙童和mostek一起开发的，分别命名为F8和mk3870, 还有外置ERROM的 mk38p70,
后来意法收购了mostek ,后期的就都是意法生产的，还有了管脚兼容的 MK41H80/MK97501 。
但是问题来了：mk3870是定制生产的，无法再次写入程序，mk38p70早已停产了，而且没有找到详细的资料。
所以只能用其它芯片代替，看管脚3870是32个I/O口，因为710应用时的逻辑也算简单，所以什么位数、速度、RAM大小不用考虑，
现在生产的芯片肯定是够用的，决定暂时使用很常见51系列单片机来代替,学习什么的也简单。
只不过51单片机管脚和mk3870是不兼容的，可以做一个转换座来解决:转换座主要是保证电源、地、复位这些对应(晶振可以不用，用内置的振荡器)，I/O线对I/O线就行,
因为不是直接用原来的程序，所以I/O口位数不用对应，比如P1.0不一定要对应P1.0 ,可以是任意I/O线（如果P0口做输出要加上拉电阻），所以转换座跳线会简单一点。
(待续)

CLJ1957

交易区新帖推荐

E-坤

咝咝入扣

非常强大的帖子，搬板凳坐等讲解

棋盘子龙睛

支持资料分享！

乡村猎手

交易区新帖推荐

因为接下来的逻辑分析和编程都会和转换座有关系 ，所以先画一下转换座的跳线。设想是两个插座水平错开一点，两种方案走线，一种是大部分水平连接，少数几根长的飞线。另一种不追求水平走线，这样每根线都很短.而且飞线间没有交叉，最终用第二种。

但是，买的洞洞板到手时才发现，单面板这样水平错开不太好焊接，所以先垂直错开，这样飞线会很乱，但先实现功能再说，以后可以弄成上下两层的，这样就不会显得乱了。

乡村猎手

功能上看，MCU主要实现几个方面的
1.响应操作，控制继电器，卷带电机等。
2.接收转动的计数，两主轴的转带是否同步，磁带结束信号等。
3.计数器输出
4.定时开机的相关功能。
那么先挑简单的，先考虑实现第1个功能，先做一个各状态下的输出表。

gdhdzwj

强帖留名

qiaozhaohui

卧槽，这等难度活你也会搞？请收下膝盖

jazzyoung

牛逼坏了！

乡村猎手

前面输出的状态有了，现在来看一下按钮该如何处理。先看电路图和主要器件CD1542的真值表.CD1542的功能其实就是根据ABC脚的不同值Z输出x0...x7其中一个脚的电位。
对应到电路就就是单片机不停的输出不同的值到ABC(图中的IC6的 11,12,13)，
然后检测输出Z（IC6第14脚），当检测到是低电位了，这时对应刚才输出的地址就知道是按了哪个键了。



---------------------------------------

------------------------------------

乡村猎手

输入和输出的逻辑弄清楚了，写代码就是分分钟的事了。下面是这些功能的C源码。实现的功能就是快进、进退、停止、播放、录音的功能。代码当然有很多种写法，status变量暂时还没用到，可以用在进入某个一功能时判断用，如果机器已经是某个状态再按哪个按钮以不用响应，不过实际试的时候不判断好象也没什么问题。是不是其实很简单呢？
#include <reg51.h>

sbit key1 = P0^7;

char status=0; //1:play 0:stop  2:forw 3:rew 4:rec  9:off

char recflag = 0 ;

void Play(void)
{
        P1=0X48;
        P2=0XF1;
        P3=0X01;
        status=1;
}
void Rec(void)
{
        P1=0X48;
        P2=0XF5;
        P3=0X01;
        status=1;
}


void Stop(void)
{
        P1=0X8E;
        P2=0XF3;
        P3=0X48;
        status=0;
}



void Forw(void)
{
        P1=0X7C;
        P2=0XF3;
        P3=0X20;
        status=0;
}

void Rew(void)
{
        P1=0X0C;
        P2=0XF3;
        P3=0X27;
        status=0;
}



void main(void)
{

        unsigned char i;
         unsigned int k;
//        unsigned char j;
        P1=0;
        Stop();
        key1=1;
        while(1)
        {

                recflag = 0 ;
                for (i=0;i<8;i++)
                {
                         P0= i<<4 ;
                        for (k=0;k<1000;k++)
                        {
                         //        for (j=0;j<10;j++);
                        }

                        key1=1;


                        if (i==0&&key1==0)//play
                        {
                                recflag=1;
                        }

                        if (i==1&&key1==0) //stop
                        {
                                Stop();
                        }

                        if (i==2&&key1==0)//play
                        {
                                if (recflag==1)
                                {
                                        Rec();
                                }
                                else
                                {
                                        Play();
                                }

                        }

                        if (i==3&&key1==0)//Forw
                        {
                                Forw();
                        }

                        if (i==4&&key1==0)//Rew
                        {
                                Rew();
                        }
                }
        }

}

乡村猎手

代码写好了，可以先使用proteus仿真一下，检查一下代码是否有问题。仿真的时候可以非常直观的看到各脚的电压，比装在机器上检查方便太多了。大家有兴趣的话可以对照我上面的那个表格，看这个图里的输出和表格里的状态是否是一致的（播放状态，单片机32，33，34，35的几个输入仿真的时候是不停跳动的，截图没法体现，其它的地方地固定的）。
