新打造的300B

坚强的孩子 · 发表于 2018-9-7 13:54

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由坚强的孩子于 2018-9-7 15:19 编辑

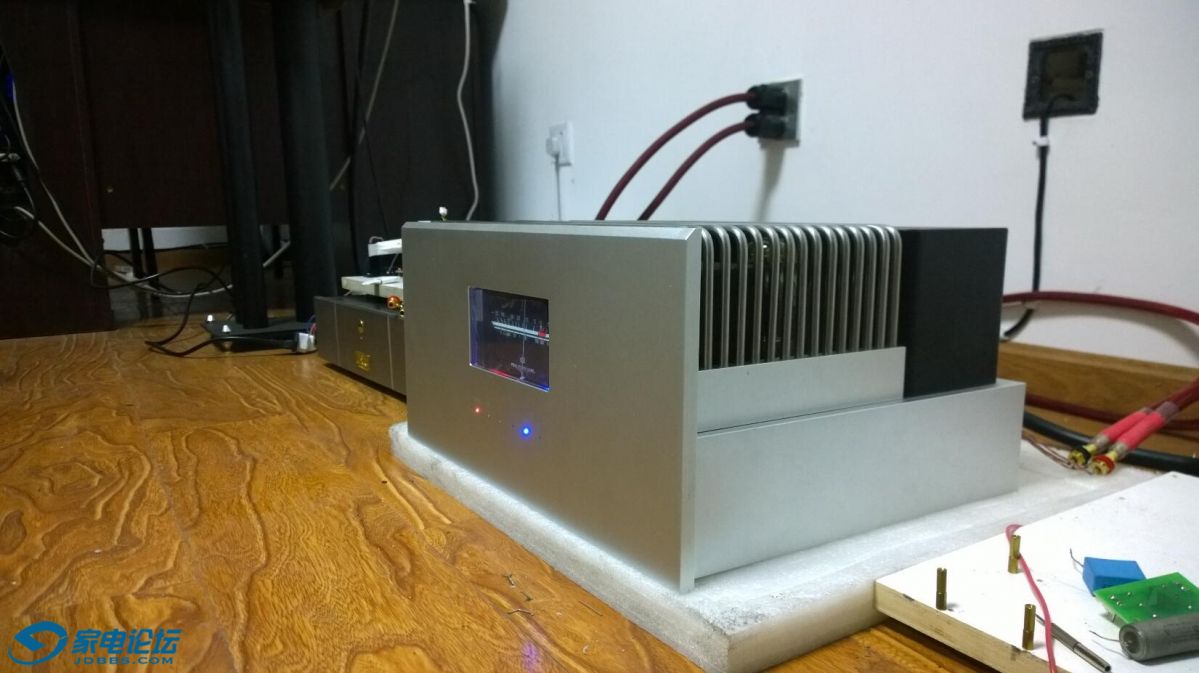

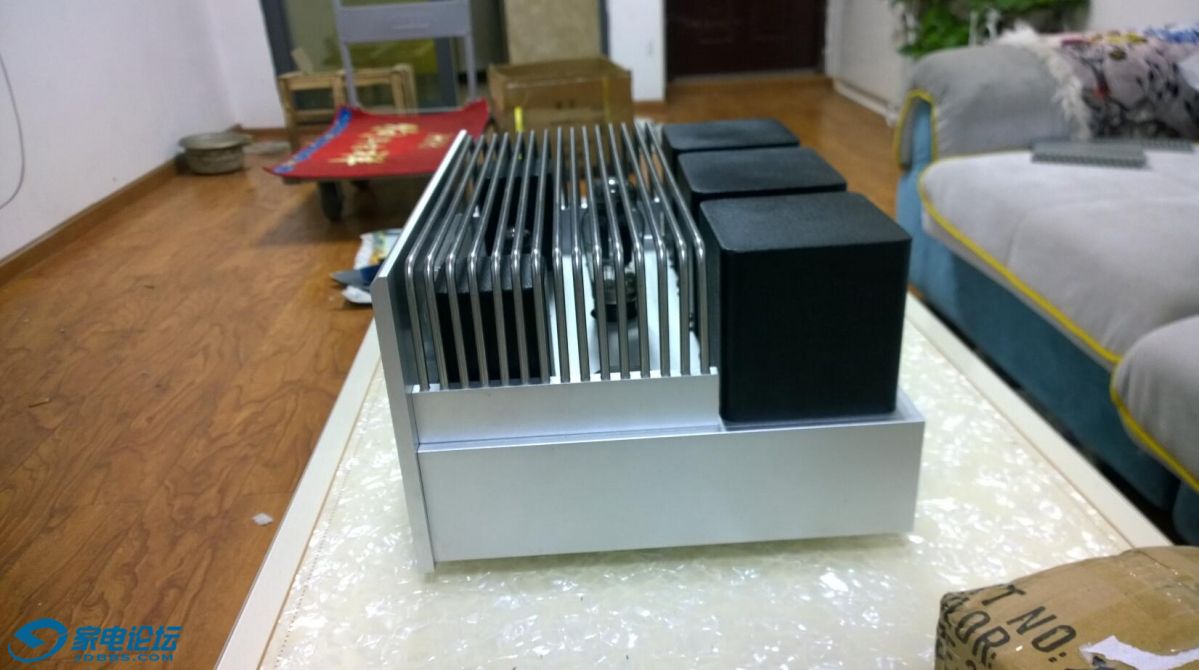

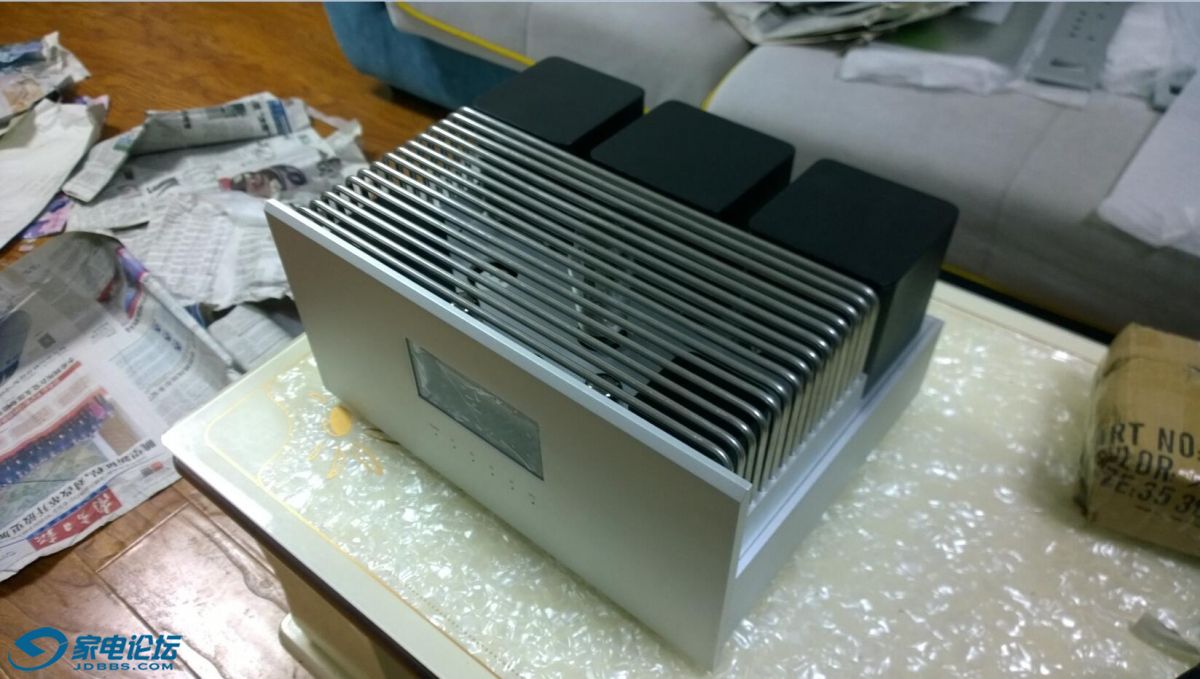

历时半年打造的300B单端样机，KT88推挽也是同款机箱，电路采用两级共阴加推动变压器，可加入平衡接口，这次的样机未考虑平衡接口，整机50斤左右，可推动雨后C7和P3，及3/5A等书架箱，声音框架平衡，音染低，控制力佳，适合十五平米内的听音环境


坚强的孩子 · 发表于 2018-9-7 23:54

交易区新帖推荐

审核没通过？

坚强的孩子 · 发表于 2018-9-9 22:36

关于机器设计：说到300B发烧友都不陌生，他是一支典型的直热氧化物阴极直热管，其优点就不做多赘述，说说他的短板。300B在圈内一直都是褒贬不一，其中说的最多的就是他的低音问题和推动问题，综合这些问题，前后共试验了十来种电路，这其中就有那些经典的五极管推动电路，包含91电路，两级三极管共阴直藕电路，两级共阴加推动牛电路，反复对比后，决定用两级三极管加推动变压器来推动300B，五极管推动声音有特点，动态也可以，只是五极管音染偏重，个人比较喜欢那种低音染的声音。。主高压用胆石混合整流，取它的原因是，胆石混合整流具有电子管整流的声音特性，也具有动态电流足的优点，也可方便更换不同整流电子管，输出电压为380V。推动级为独立一组电压整流，采用场效应管稳压输出，输出电压为260V。机器为固定偏压设计栅压为-60V--- -120V，主要考虑300B功率本来不大，如果采用自偏，那电压会抬高到400V以上，阴极电阻电容选用不当都会影响声音，机器工作的时候阴极电阻会白白损失掉几十瓦的功耗，同时发热量也很大，自偏压动态有明显不足，虽然有朋友觉得自偏的声音更柔和，其实声音柔和与硬朗不是由偏压方式完全决定的，电路架构和元件也会影响。

老伍 · 发表于 2018-9-9 23:06

很漂亮的机器，不懂蛋鸡，看造型很不错，顶。

sweidong · 发表于 2018-9-9 23:41

机箱造型不错，如果面板上部不做那条倒角（或尽量小）感觉更好更精致个人以为；

另，胆机我还是喜欢纯搭棚的做法。

R6696 · 发表于 2018-9-9 23:43

交易区新帖推荐

能工巧匠真多

馬交石 · 发表于 2018-9-10 00:54

美式風格

清风米兰 · 发表于 2018-9-10 05:20

300B很值得胆机烧友一玩儿，对周边器件敏感性很大，支持楼主！

清风米兰 · 发表于 2018-9-10 06:16

胆机能玩出通透的声音就好了！

laoziyao · 发表于 2018-9-10 07:53

怎么看都只有五头🐂，俩输出，一高压一低压，一厄流圈，推动牛藏哪里了呢？

红尘有我 · 发表于 2018-9-10 08:49

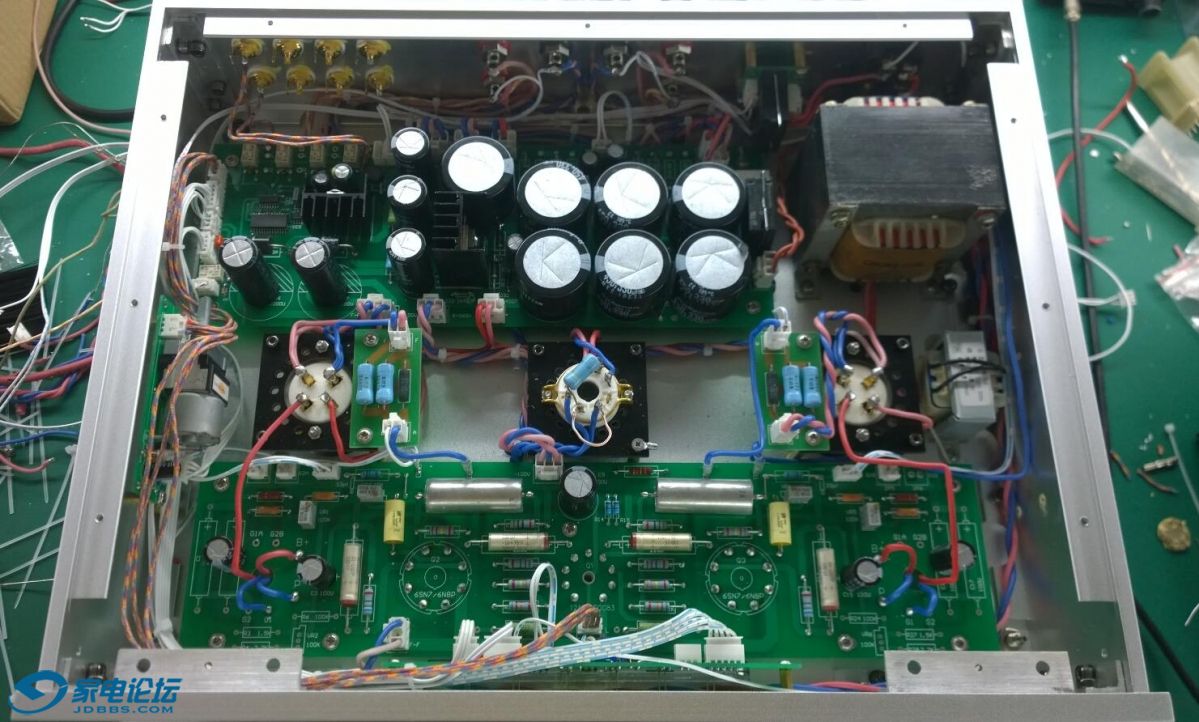

外观不错，功率管与电路板分开，赞。

6f6g · 发表于 2018-9-10 09:01

支持动手，可惜没有电路图

slquan · 发表于 2018-9-10 09:53

接插件有点多。

坚强的孩子 · 发表于 2018-9-10 10:06

老伍发表于 2018-9-9 23:06
很漂亮的机器，不懂蛋鸡，看造型很不错，顶。

感谢支持

坚强的孩子 · 发表于 2018-9-10 10:07

清风米兰发表于 2018-9-10 06:16
胆机能玩出通透的声音就好了！

胆机确实要通透，，这也对设计和选料提出了很高的要求
