中央电视台HDR测试片《光影可鉴》拍摄与制作

bluebay999

如果有杜比视界HDR母版制作后赠送的免费SDR版本流出拿来在老机器上看一定是个不错的选择

大米周

bluebay999 发表于 2018-6-9 13:30
互联网电视压根就只是把电视当成和他内容捆绑的平台，如何以极低的价格通过电视端圈定用户才是它追求的首 ...

小米这种互联网企业进入传统行业就是差异化竞争来的，就是要淘汰掉你传统行业的中低端价格又贵产品力也不怎么样的垃圾。其实就和现在的手机市场一样，想想看这些年中高端产品产品力强的哪个合资品牌被打倒了？不仅合资的没倒，国内的品牌也是要多有竞争力就多有竞争力。而中低端市场呢？现在还能见得到三星的坑钱中低端a系列或者c系列卖吗？还能看见索尼的垃圾中低端占领市场吗？诚然商人都是以盈利为目的，但是消费者不全都是傻子，产品力本身要过得去才行。

sunjia0738

bluebay999 发表于 2018-6-9 13:30
互联网电视压根就只是把电视当成和他内容捆绑的平台，如何以极低的价格通过电视端圈定用户才是它追求的首 ...

这怎么叫恶性竞争，电视和内容本来就是相呼应的，传统电视早就可以做整合了，为啥不做。比如传统手机开发商不重视系统软件，结果软件开发商倒过来做硬件，整合起来把你传统手机厂商搞死了，智能手机是种恶性竞争手段？传统厂商死的冤？苹果捣乱了还是安卓捣乱了市场？现在智能手机某一家独大了？打电话效果比大哥大差还是诺基亚差？何况小米这种自主品牌，多点包容，以后自主品牌起来了，行业里有发言权了，能制定标准了，你再喷他也不迟。当年日厂起步的时候我相信离不开自家老百姓的包容和支持。真把自家公司在起步阶段用不切实际的期望去喷，喷死了自豪？

bluebay999

sunjia0738 发表于 2018-6-9 14:29
这怎么叫恶性竞争，电视和内容本来就是相呼应的，传统电视早就可以做整合了，为啥不做。比如传统手机开发 ...

哈哈，你说得对，希望哪天小米们能够制定行业标准，引领中国制造从胜利走向胜利

smallwhale12

《光影可鉴》这个片子之前一直听说过 好想找机会看看啊

不过估计要等到广电下半年推广超高清频道以后才有机会……

leader的示波器真是业界翘楚…………

mentsm

可以看到在本系统中，所有的SDI都是通过那个矩阵。记住：利用矩阵，你就可以把同一个源分配给不同的目标。Resolve的HDR信号输出送到HDR监视器上，同时也送到CMU上。CMU的输出送到SDR参考监视器上。图中还包括了两台非必需的client monitor。另外，我从参考监视器引了一路环出给到FSI BoxIO，以做高级校准之用。

对于HD工程，3GB或1.5GB SDI就可以了。对UHD工程，信号线的连接就略微复杂一些，因为目前CMU只支持3GB信号，也就是说，每台设备的入出各需要4根线！

BMD或AJA都有很便宜的转换器，可以将quad link 3GB转成12GB。已经列入我明年采购计划的FSI XM310K提供12GB接口，而我现有的Decklink卡也是12GB的。但是我的视频矩阵只有6GB。所以，要实现单根线传输444 UHD的梦想，我得等BMD发布一个小型12GB矩阵才可以——现在的12GB矩阵是40*40的，对我来说太大了。

好了，一旦确认了设备连接无误，下一步就该验证CMU是否处于正常状态，Resolve中的杜比视界工具是否能够启用，然后进行project设置了。

确保CMU处于正常工作状态

只有首次配置CMU的IP地址时才需要VGA监视器和USB口键盘，之后就以黑盒状态运行了。在杜比视界日常操作中，只需要在调色工作站上打开浏览器，输入CMU的IP地址，就可以访问和操作CMU了。（小贴士：记得把IP地址保存到收藏夹里）

mentsm

CMU的软件用户界面十分简单、直观。

要想正常工作，CMU需要一个软件许可（license）来激活。所以第一步就是切换到Licensing页签。你得把Licensing页签中显示的Host ID抄下来发送给杜比，来获取这个软件许可。

点击Home页签，这里显示的是CMU当前的工作状态（如上图）。在这个页面也可以手动设置其工作状态：Normal正常模式，Pass-Thru直通模式，或者输出测试图模式。Restart按钮用于重启Kona板卡服务。

在Home页中，你还可以看到当前的工作状态、CMU的映射目标格式以及输入信号的规格。最下面是CMU软件版本，杜比会不定期更新版本。

最后，切到Configuration配置页签。这里可以给每一台CMU分配ID，以及设置SDI信号规格。

经过以上步骤，确认了CMU处于正常状态，接下来就要在调色软件中激活杜比视界功能了。

mentsm

在Resovle中激活杜比视界功能

因为我一直使用Resolve调色，所以接下来主要介绍如何在Resolve中激活杜比视界功能。BaseLight等其他调色软件的设置过程可能不同，但基本原理一致。

在Resolve中，新建一个工程，然后进入DaVinci Resolve > 偏好设置。然后点击‘高级’。作为杜比视界母版及回放服务协议的一部分，杜比会提供给你三段字符串，这就是激活杜比视界功能的秘钥。输入秘钥，保存设置并重启Resolve软件。

译者注9：欲获取秘钥，请直接联系杜比实验室。
中文：minghao.zheng@dolby.com　 英文：ilowe@dolby.com

重新进入软件之后，新建或打开一个现有工程，随便导入一些素材，新建一条时间线，然后打开工程设置（快捷键shift＋9）。假如之前操作无误的话，此时你应当可以看到一个新的设置：Dolby Vision。在这里可以启用杜比视界功能、选择主监视器型号以及CMU映射目标。每个项目可以单独设置是否启用。我使用X300作为HDR主监，所以Master
Display选1000-Nit, P3, D65, ST 2084 Full。CMU映射目标选100-Nit, Rec 709, BT. 1886, Full。



在这里，虽然也可以选择其他的映射目标，但是100尼特的目标是最佳方案。带着1000尼特母版和100尼特目标的信息，这样的杜比视界内容经过编码、传流，最终到达电视机终端时，电视机内的杜比视界芯片就会把画面恰当地映射为面板的最大显示能力。

当然，选择其它映射目标也是可以的。杜比视界支持多种映射目标。假如对你的客户来说，在600尼特的LG OLED电视机上的回放效果至关重要，你也可以选择600尼特映射，然后用微调工具为这个映射做优化。

mentsm

为杜比视界进行工程设置

对一个Resolve工程做杜比视界的设置是非常简单的，但首先，你得先转变一下固有的思路。

在讲解细节之前，我们先简单谈谈“媒体”的概念。

杜比视界（以及其他HDR标准）跟媒体文件的保真度有着很大的关系。要想得到最佳效果，媒体文件至少应该达到10bit精度。RAW文件或轻度压缩的log文件是最理想的。由于PQ曲线的特性，8bit素材很可能会出现伪轮廓现象（banding）。

在工程设置窗口中，找到主工程设置Master Project Settings。按照平时的参数来设置时间线格式，在视频监看部分做如下设置：

1） 杜比视界仅支持逐行信号。所以，根据你所用的帧率，在视频格式下拉菜单中选一个HD/UHD的逐行选项。

2） 确认4:4:4 SDI选项被选中。

3） 在SDI设置中，如果当前是HD工程，选择Single Link或Dual Link（取决于系统物理连接使用哪种标准）。如果当前是UHD工程，因为CMU仅支持3GB，因此需要选择Quad Link。

4） 数据级别选择“全”（Full）。注意：杜比视界永远使用Full Range。

5） 最后，数据位深选择12bit。


这张截图显示的一个HD工程下的杜比视界设置。注意444，Full和12bit这几个选项。

如果上面这些设置有些你看不到的话，就说明你的BMD I/O硬件太旧或者根本不支持。

在Resolve中，Resolve Color Management（RCM）或者ACES色彩管理对于HDR工程是最友好的。简明起见，下面以RCM为例。关于如何使用ACES色彩管理做杜比视界，我会写另外一个教程。

1） 在工程设置中点击Color Management页签。

2） 点击Color Science下拉菜单，选择DaVinci YRGB Color Managed。

3） 对于Input Color Space，我通常在这里设置为Bypass，然后手动去设置每条素材的输入色彩空间。如果使用RAW素材的话，这个转换可以自动进行。

4） Output Color Space设置为ST2084，后缀的尼特数应当与你所用的HDR监视器匹配。在我的系统中，我选择ST2084 1000nit。

5） Timeline Color Space是个有趣的话题，稍后我会解释。不过在挑选一个色彩空间之前，选择“Use Separate Color Space And Gamma”先。

6） 选中这个选项后，Output Color Space的色域会自动选为Rec2020，曲线仍然是ST2084 1000nit。这个是没错的，与HDR监视器的设置相符。

7） Rec2020是否真的是正确的输出色彩空间呢？事实上，没有哪个监视器能覆盖100% Rec2020色域，通常HDR物料要求表中都写明“P3 D65，在Rec2020容器内”。这意味着，你需要交付的母版是Rec2020的，但是真正的颜色不能超过P3 D65范围。开始凌乱了对伐！

8） 在Timeline Color Space下拉菜单中选择P3-D65，ST2084 1000nit。这样，根据RCM的工作原理，你的调色就会被限制在P3色域内，而输出时则会使用一个Rec2020的容器。

译者注10: 好消息是：国内的对于杜比视界的物料要求通常为P3 D65容器，所以对应Output Color Space也选P3-D65，就不存在文中所说的问题了。

mentsm

一个典型杜比视界的正确设置。RCM功能对杜比视界来说就像一股清风。

当完成上述配置之后，点击“保存”来保存当前工程设置。现在，假如你使用的不是RAW格式文件的话，可以开始为每一条素材设置输入色彩空间了。之后就可以在ST2084 PQ下享受调色过程了。

哦！还有HDR示波器

我在本文最开始时介绍过，PQ曲线在数字编码值与真实光强之间有着一一对应的关系。我们观看波形图和分列图的传统需要作出某些改变，以适应PQ曲线。

幸运的是，Resolve提供了HDR示波器功能，使得画面的幅度可以在SMPTE2084 PQ下面进行度量。



1） 在Resolve软件中进入偏好设置，User页签，选择Color。

2） 在页面上方，找到“Enable HDR Scopes For ST.2084”，选中它。这个设置会让波形示波器和分列示波器的纵坐标显示为尼特数。

3） 做了这个设定之后，再打开示波器窗口，波形图和RGB分列图就不再以10bit编码值显示了，而是0～10000的尼特数。这代表着HDR下所有可用的PQ编码。

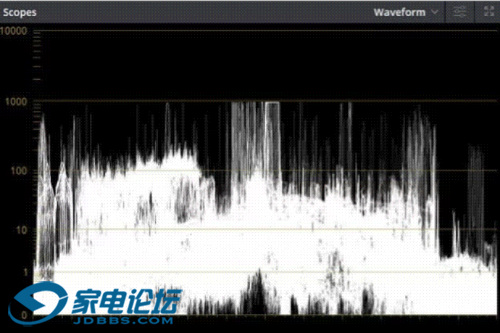

注意波形图的左侧，0～10000尼特。HDR示波器的度数值与实际光强相符。

虽然杜比视界的工程设定看起来比较乏味冗长，但只要亲手做过一次，保存Resolve的配置（还可以导出），以后再使用就会变得很简单了

bluebay999

“我知道这可能有些滑稽，但是我的感觉是：先做杜比视界HDR调色，然后从中派生得到一个SDR版本，这个SDR比传统的SDR调色的效果要更好！”HDR调色是在什么基础上进行的呢？是在SDR源基础上还是在HDR源上？如果是HDR源，为什么又要输出个SDR给监视器作为参考？另外在摄影环节是否就已经包含了HDR信息？总之这段看得有点晕
