雅佳GX4500维修

black159

咝咝入扣 发表于 2018-5-25 15:56
未试,因为维修用的齿轮还在快递的路上飞奔着

跟我的机芯一模一样，就那个软齿轮废了。

咝咝入扣

交易区新帖推荐

JEEPSRT 发表于 2018-5-25 16:12
这个得做个动平衡吧！

严格来说要做动平衡的，不过手头没条件做，就简单的找块平板玻璃做垫底，尽量调水平，然后将飞轮从机芯取出来，将主轴靠压带轮一头靠在玻璃上，让飞轮在玻璃上自由滚动。如果有不平衡点自然会滚动到那个点。不过装机后通电试了一下，发现飞轮转动起来本身都轻微有一点点不平整。这个就是机芯做工的问题了。

咝咝入扣

black159 发表于 2018-5-25 18:13
跟我的机芯一模一样，就那个软齿轮废了。

松下某个系列机芯通用

咝咝入扣

忙了几天，来补个结局作业。
更换用的齿轮上周日已经收到，一收到就经迫不及待的动手更换，并为机芯关键处点上润滑脂。然后将机芯一一装机试验，机芯恢复正常运转。但感觉播放磁带有点发闷，听感是磁头方位角不准。试调了一下，原来两卡磁头方位角螺丝都已经被调过，没有固封的感觉。用自己GX67卡座录的带子调了一下，将就着听几天，等收到测试带后再精确调整。
等候快递的时间是比较煎熬的，在这等候的时间里面，仔细检查了卡座播放中的电路状况，发现I卡电磁感应声有点大，于是把变压器调了一下方位，将感应干扰降到最低。然后观察了一下机器内部结构，决定为变压器加一个屏蔽挡板。于是就有了后来照片中的那个挡板。又摸了摸电路板上几个功率管（都是电源管），发现工作时间长了几只功率管热量都不小，于是又为它们都加上了散热器。这几个管子就算装上了散热器发热量高的都还有近50°。可想而知不加的情况下有多糟糕。
前天测试带收到了，使用电脑示波器分别检测了播放电平、带速、方位角等主要参数，校准了磁头方位角。然后方位角螺丝点上固封胶。最后双开同时录制一组8、90年代英文歌，作为盖棺定论前的测试。
齿轮快递包装

齿轮买了两对，一对备用（省点快递）

取出一对

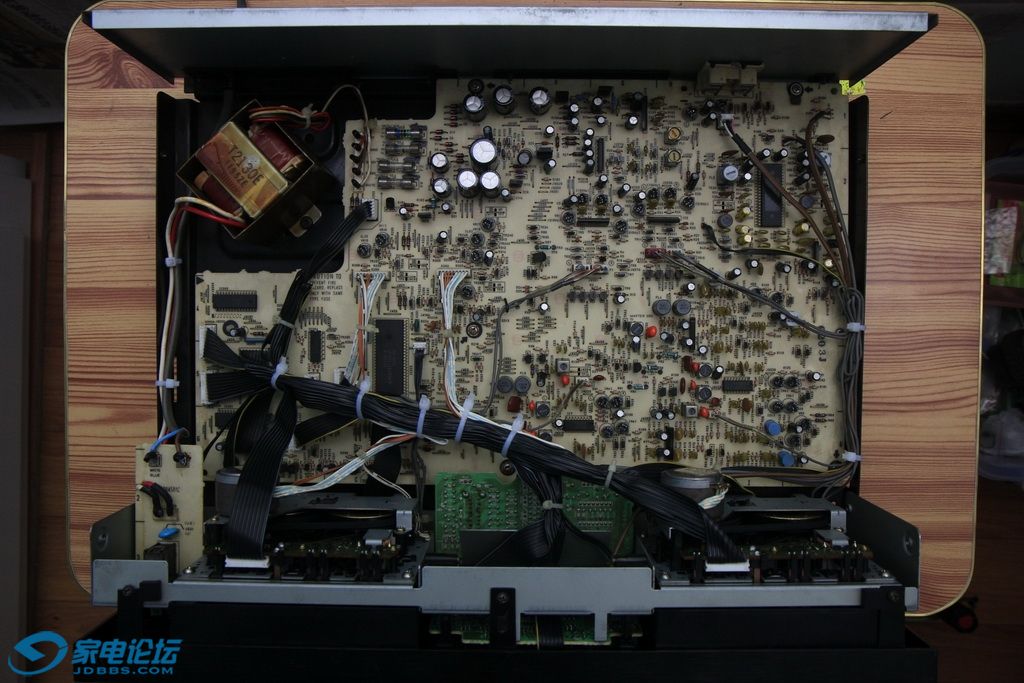

机芯复位试验正常后将所有因维修而解散的连线绑扎好

检测带速

检测播放电平

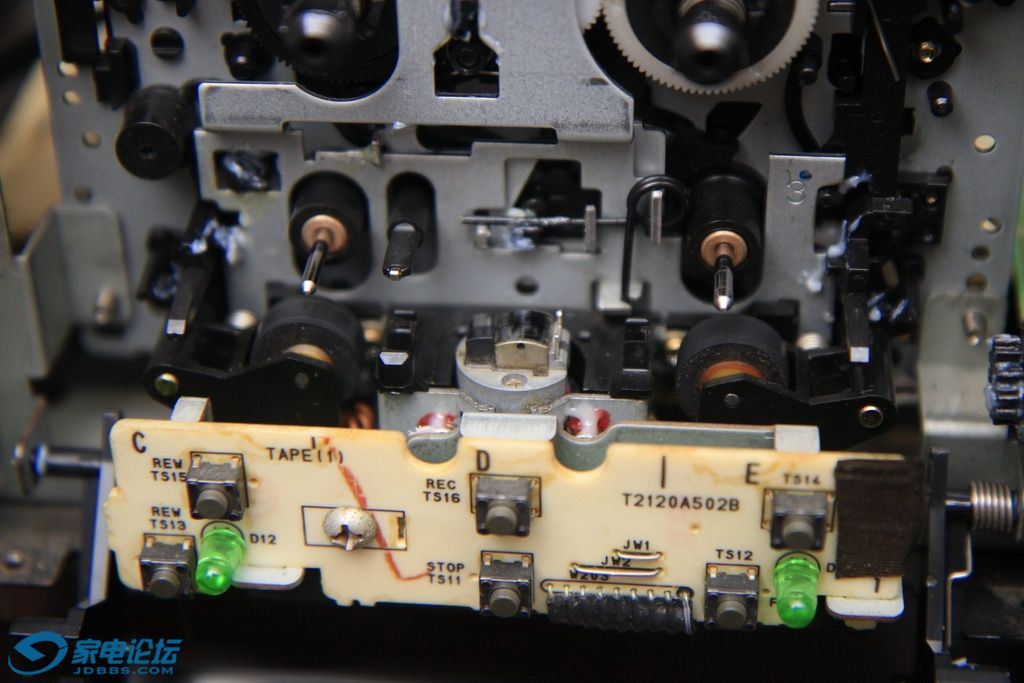

校正磁头方位角

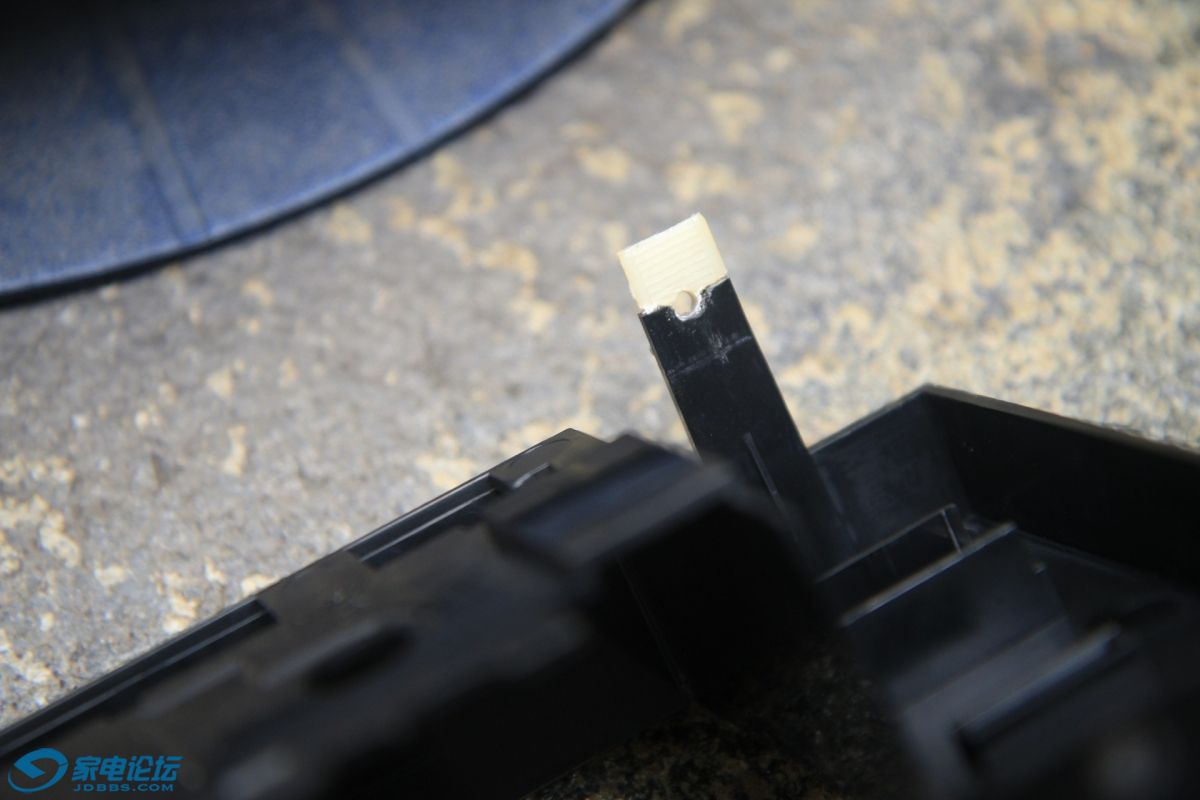

机器面板的固定脚断了一个，找个塑料片做“骨科手术”



磁头调整完毕后点上固封胶



为电源功率管加上散热器

为变压器加装屏蔽挡板

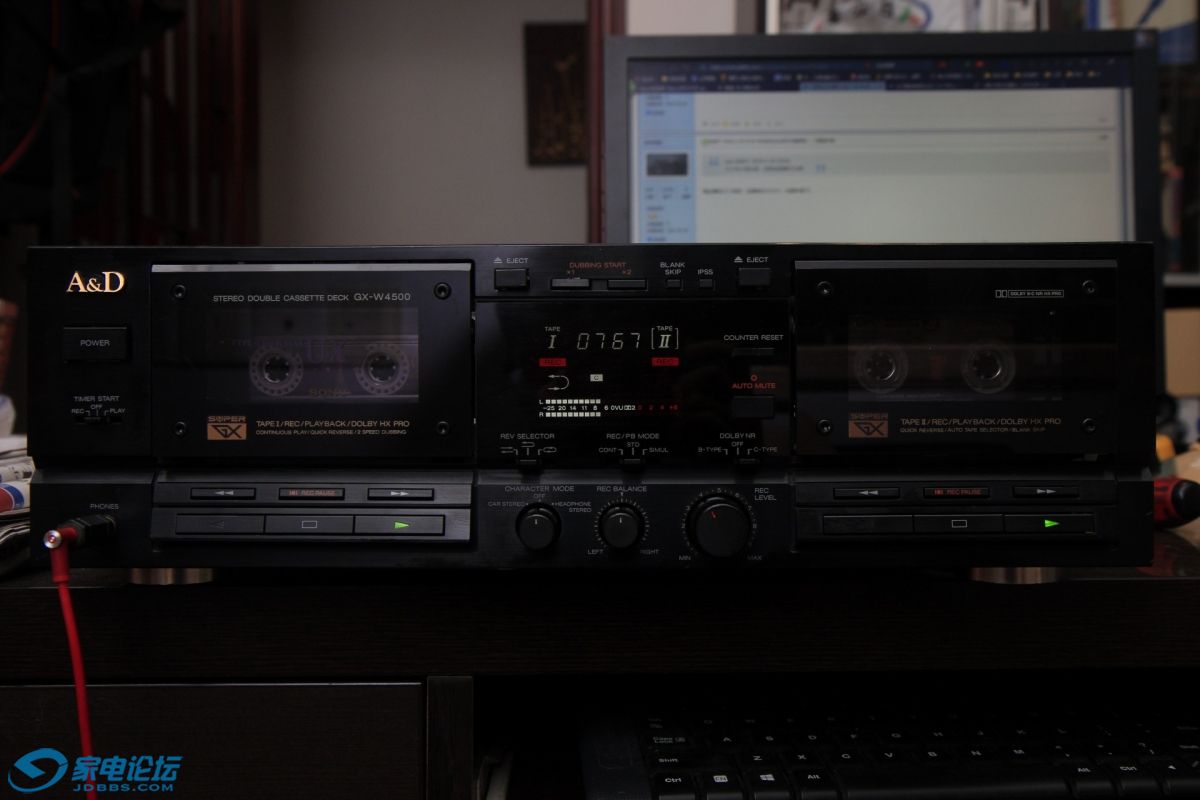

封上盖板前的录音

Capstan

真不错。感觉机器到了你手就是最好归宿。
PS：飞轮平衡可以自己做，当然需要一个平衡架，有成品的。我玩航模动手精细平衡了无数飞机和船的螺旋桨，五万以上RPM不平衡的桨分分钟能把航模震散架。

咝咝入扣

交易区新帖推荐

Capstan 发表于 2018-5-30 23:05
真不错。感觉机器到了你手就是最好归宿。
PS：飞轮平衡可以自己做，当然需要一个平衡架，有成品的。我玩航 ...

多谢点评。期待分享下你的动平衡经验。

音乐传真999

高手，我连拆机都不会………

贵州知音

你好，可以给一下这个齿轮卖家的联系方式吗？我刚收了一台这样的机器。

咝咝入扣

贵州知音 发表于 2019-4-30 21:36
你好，可以给一下这个齿轮卖家的联系方式吗？我刚收了一台这样的机器。

https://market.m.taobao.com/app/idleFish-F2e/widle-taobao-rax/page-detail?wh_weex=true&wx_navbar_transparent=true&id=554917274016&ut_sk=1.V%252F%252BDgjKlETADAMSqwk22KMUa_21407387_1556674297931.Copy.detail.554917274016.196440037&forceFlush=1
坛子里面搜索一下吧。记得有人发过同类齿轮供应帖。搜松下卡座齿轮

贵州知音

你好，请问前脸这么拆下来？

咝咝入扣

贵州知音 发表于 2019-5-6 20:15
你好，请问前脸这么拆下来？

面板顶部和底部都有螺丝

贵州知音

咝咝入扣 发表于 2019-5-6 23:04
面板顶部和底部都有螺丝

底部3颗螺丝已拆，顶部3颗螺丝也拆了，但前脸还是拆不下来。现在情况是A卡录放一般，B卡录放声音都发闷。

咝咝入扣

贵州知音 发表于 2019-5-6 23:19
底部3颗螺丝已拆，顶部3颗螺丝也拆了，但前脸还是拆不下来。现在情况是A卡录放一般，B卡录放声音都发闷。

两个舱门取下没有？此外舱门也要在打开状态才能取下面板。

贵州知音

咝咝入扣 发表于 2019-5-7 08:23
两个舱门取下没有？此外舱门也要在打开状态才能取下面板。

仓门取下了，但还是卡起的，是不是那里还有螺丝？

咝咝入扣

没有了。仔细检查一下哪里扣住了吧
