请教个雅佳GX67的故障处理问题

咝咝入扣

【GX67完结篇】

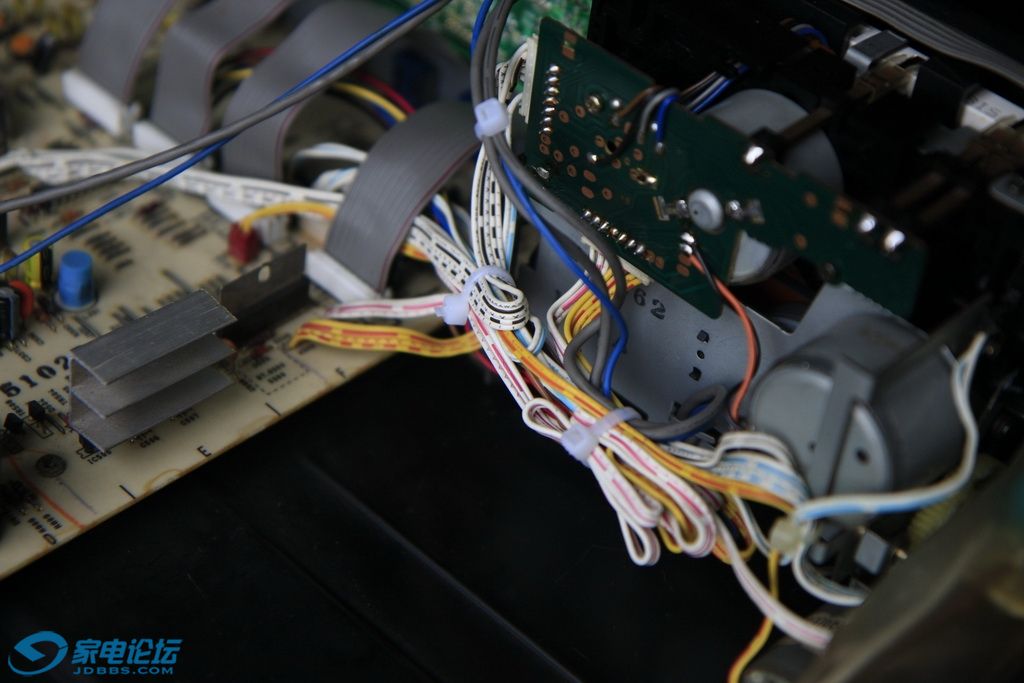

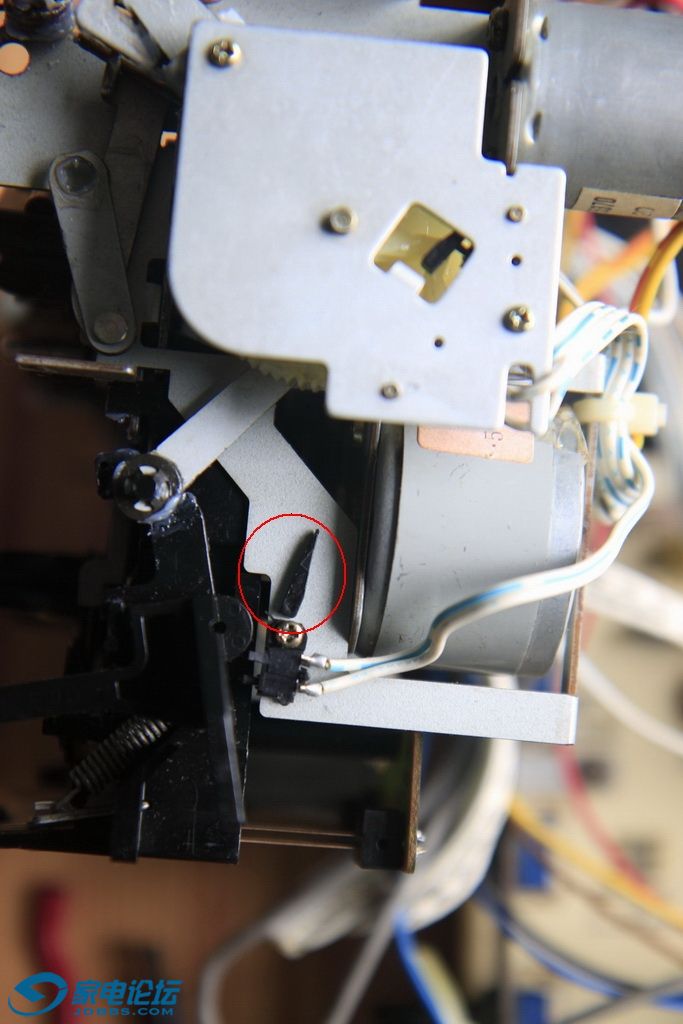

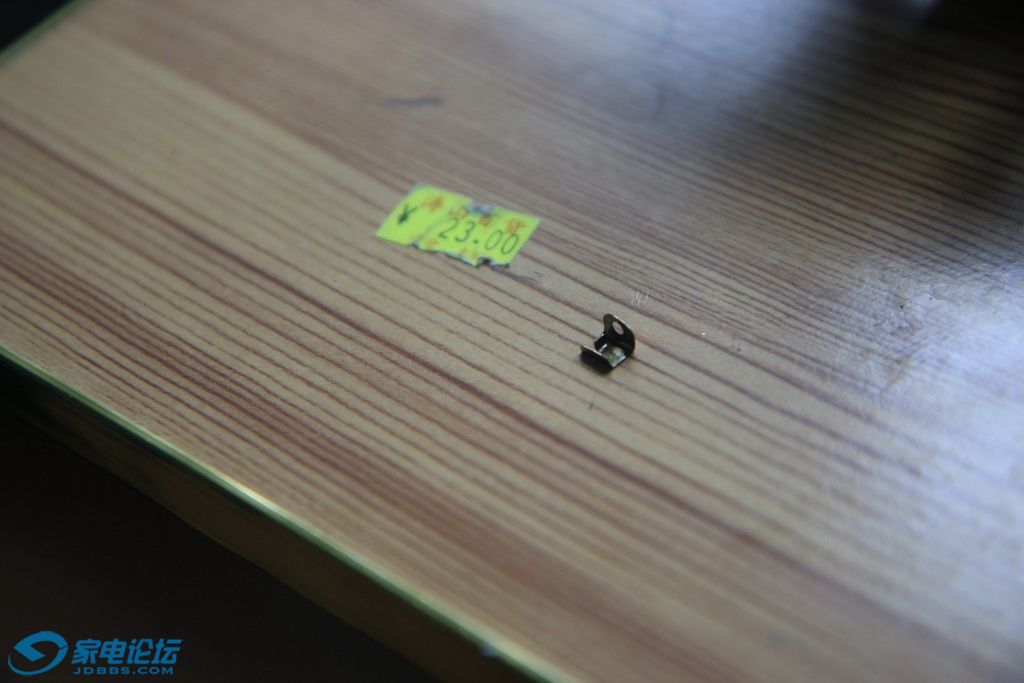

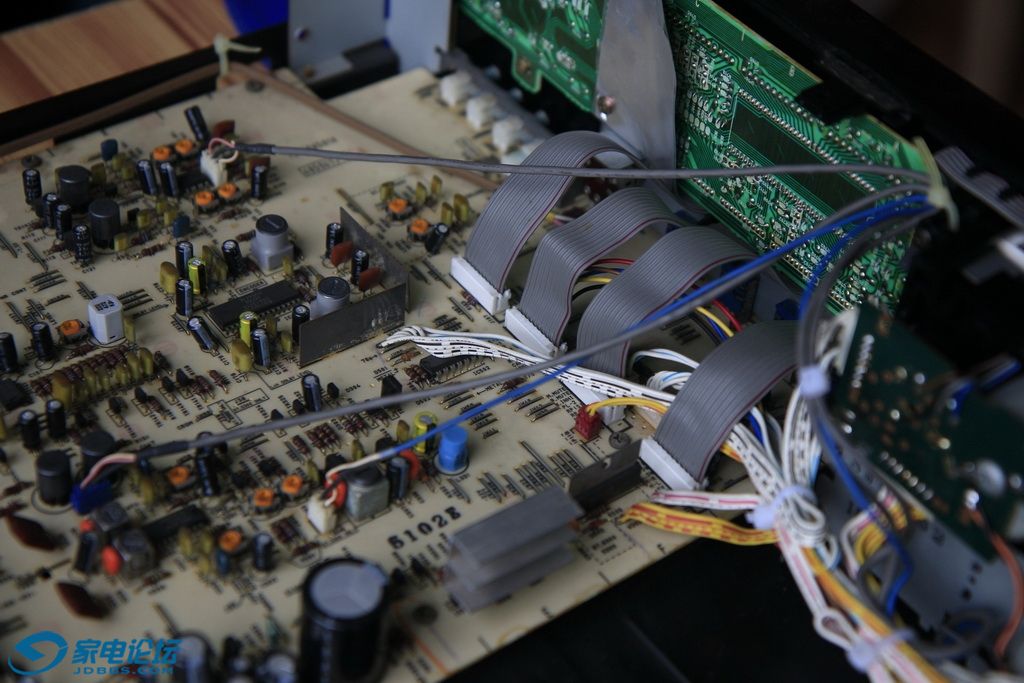

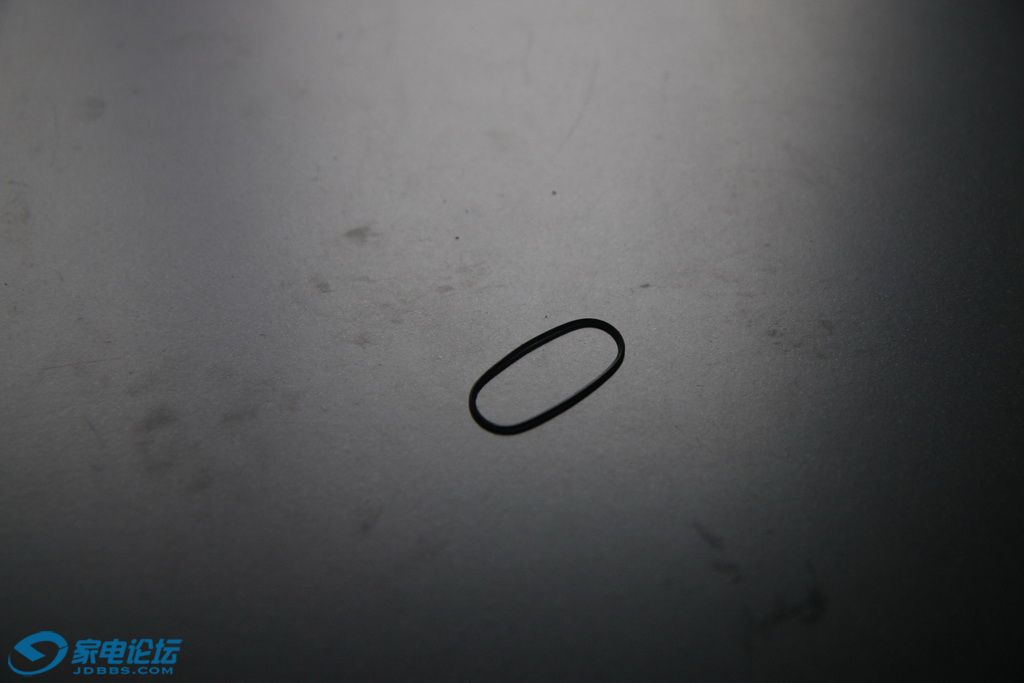

今天收到补订的送带轮阻尼轮皮带，所有需要更换的皮带到齐，于是着手GX67的最后一步修复工作。拆这个机芯可真不容易，得将面板及电源开关附件整个拿下，为免遗漏或未完善处理事项导致装上又再拆下，所以在拆下机芯后需要仔细试验确认无误后再装回去。装卸皮带的时候需要特别小心不要让机芯上的润滑脂粘到皮带上，操作的时候也尽量不让手碰触到这些润滑脂。可是在复位机芯的时候意外发生了。舱门闭合微动开关D的触板在复位的时候不小心给碰断了，从根部断了！！这个位置是最薄弱的地方，不能采用502之类的万能胶水粘合。观察了开关位置的构造，想到了办法，马上用码电线用的铜片（以前电工用这种铜片码电线的了）做了个定位锁定挡板，利用微动开关的固定螺丝拧紧到机芯上，连通主板试机，正常。放入磁带试听，走音消失了，之前90分钟磁带带头部分容易扎带的问题也因供带轮阻尼恢复而迎刃而解。于是断电开始复原机芯到面板上，一切复位。完成后将线路按维修前的样子扎好，只待盖上盖板。在盖板前又接通电源在复核一次。谁知通电一刻舱门关闭又打开！！！再重按CLOSE/OPEN键依然！！！！瞬间脑袋一片空白。。。。。怎么“临天光赖尿”了（广东话意思是事情到了本该完结的时候出篓子了）？那一刻，心情多么崩溃啊！！！究竟哪里出了问题？！冷静片刻分析了一下，将微动开关D检查了一下，怀疑操作时碰到铜片挡板，使其扣压过度导致开关不能发出断开信号了，将铜片掰了一下释放一下空间，再通电试机，这下正常了！！！终于可以“盖棺定论”了!!!

大蕉

交易区新帖推荐

床底冬眠20年

我以为我的GX-65在桌底吃灰7年都很厉害了，看来雅佳卡座是经得起长时间存放的好机

shadoweyes

咝咝入扣 发表于 2018-4-30 07:48
【GX67完结篇】
今天收到补订的送带轮阻尼轮皮带，所有需要更换的皮带到齐，于是着手GX67的最后一步修复工 ...

仔细看了dx67和dx57，发现和dx59的电路板几乎是一样的，不管是主板还是控制板。

我的机器dx59，目前加载都正常，就是没合适的阻尼皮带上，空着，不知道有什么影响。直观就是放音速度慢很多。

还有就是我的控制板显示屏的问题，时间显示不完整，电平显示错乱

shadoweyes

咝咝入扣 发表于 2018-4-30 07:48
【GX67完结篇】
今天收到补订的送带轮阻尼轮皮带，所有需要更换的皮带到齐，于是着手GX67的最后一步修复工 ...

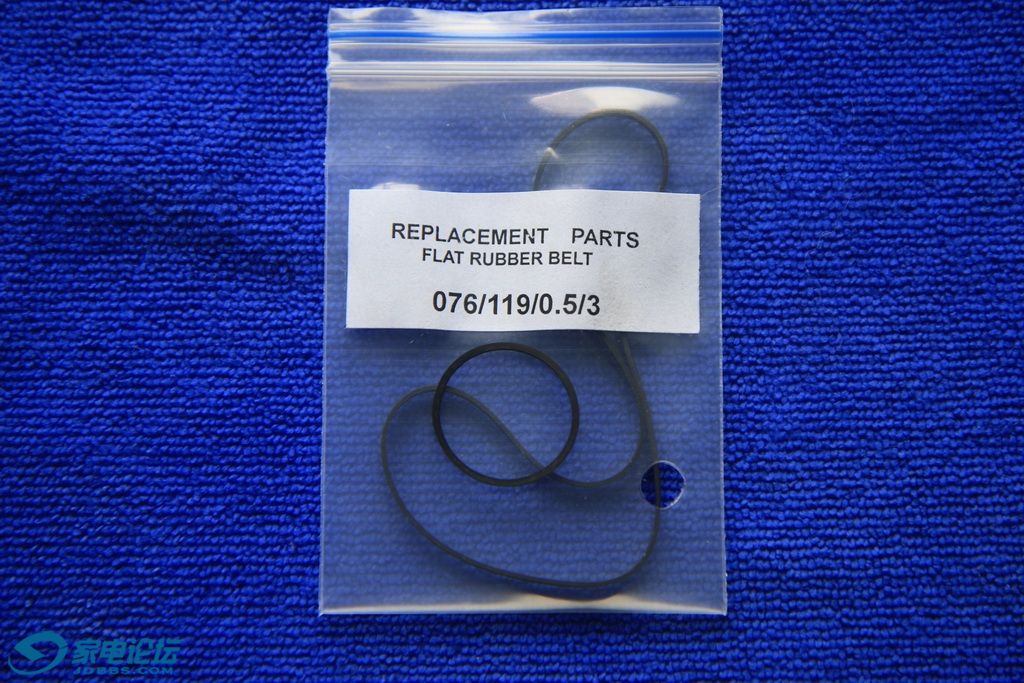

对了，这两个皮带的规格，一个扁平皮带的看到了，076/119/0.5/3，那个小的阻尼皮带的规格是什么呀？谢谢

咝咝入扣

shadoweyes 发表于 2019-4-17 20:38
仔细看了dx67和dx57，发现和dx59的电路板几乎是一样的，不管是主板还是控制板。

我的机器dx59，目前加 ...

DX57和GX67主板印刷电路是一样的，但根据机型不同主板上采用跳线来区分，另外因为DX57采用的是普通铍镆合金磁头，特性与GX磁头不一样，所以磁头放大电路和磁带补偿电路也不一样。如果简单把DX机芯连接到GX主板上，虽然能动作，但录音是要打折扣的。阻尼皮带规格我也忘记了，当时我是测量供带轮和阻尼轮的距离然后结合皮带轮半径计算出来的大约对折长度。

shadoweyes

交易区新帖推荐

咝咝入扣 发表于 2019-4-18 09:09
DX57和GX67主板印刷电路是一样的，但根据机型不同主板上采用跳线来区分，另外因为DX57采用的是普通铍镆合 ...

DX-59和DX-57一样没有CAL功能，确有BIAS调节。我录音的时候切换声源和磁带，发现声源的电平高于磁带录的，调节LEVEL二者均升降，但是差异保持不变。请问一下这个是正常的吗？
还有就是BIAS调节感觉没什么用，录的过程中监听不出什么差别

咝咝入扣

shadoweyes 发表于 2019-4-24 02:06
DX-59和DX-57一样没有CAL功能，确有BIAS调节。我录音的时候切换声源和磁带，发现声源的电平高于磁带录的 ...

卡座主板上还有录音电平预置调节电阻。但前提首先是要检查这台机器的放音电平是否标准。把放音电平设置标准了再设定预置录音电平电阻。BIAS没感觉的话有可能这个电位器引脚开路或接触不良了。雅佳机器这个毛病比较常见

shadoweyes

咝咝入扣 发表于 2019-4-24 08:49
卡座主板上还有录音电平预置调节电阻。但前提首先是要检查这台机器的放音电平是否标准。把放音电平设置标 ...

您的意思是把放音电平和录音电平要调整成相同对哇

lili88957507

雅佳gx67是直驱机么

lili88957507

ppypp

没想到楼主一年以后神一般的搞定99，看你2018的故障应该是印板上有虚焊点，这种单面板真坏器件是小概率事件。

咝咝入扣

lili88957507 发表于 2019-12-23 21:52
雅佳gx67是直驱机么

不是。卡座末期的各大厂产品已经放弃高端路线，都不采用直驱了

咝咝入扣

ppypp 发表于 2019-12-23 22:06
没想到楼主一年以后神一般的搞定99，看你2018的故障应该是印板上有虚焊点，这种单面板真坏器件是小概率事件 ...

这台67是CPU故障。

summer1231

你好卡座磁带舱门有吗

咝咝入扣

summer1231 发表于 2020-8-8 15:30
你好卡座磁带舱门有吗

没有。
